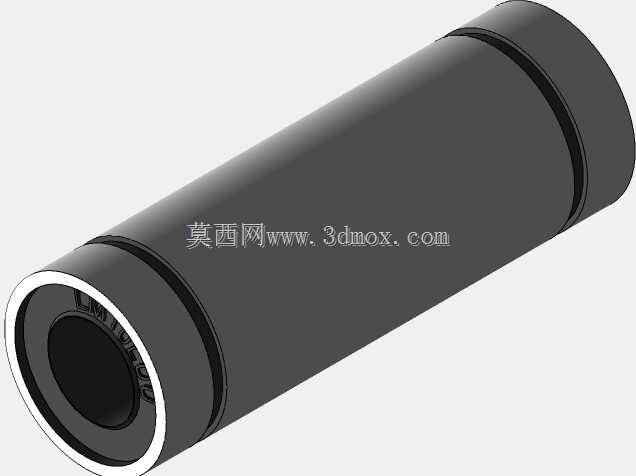

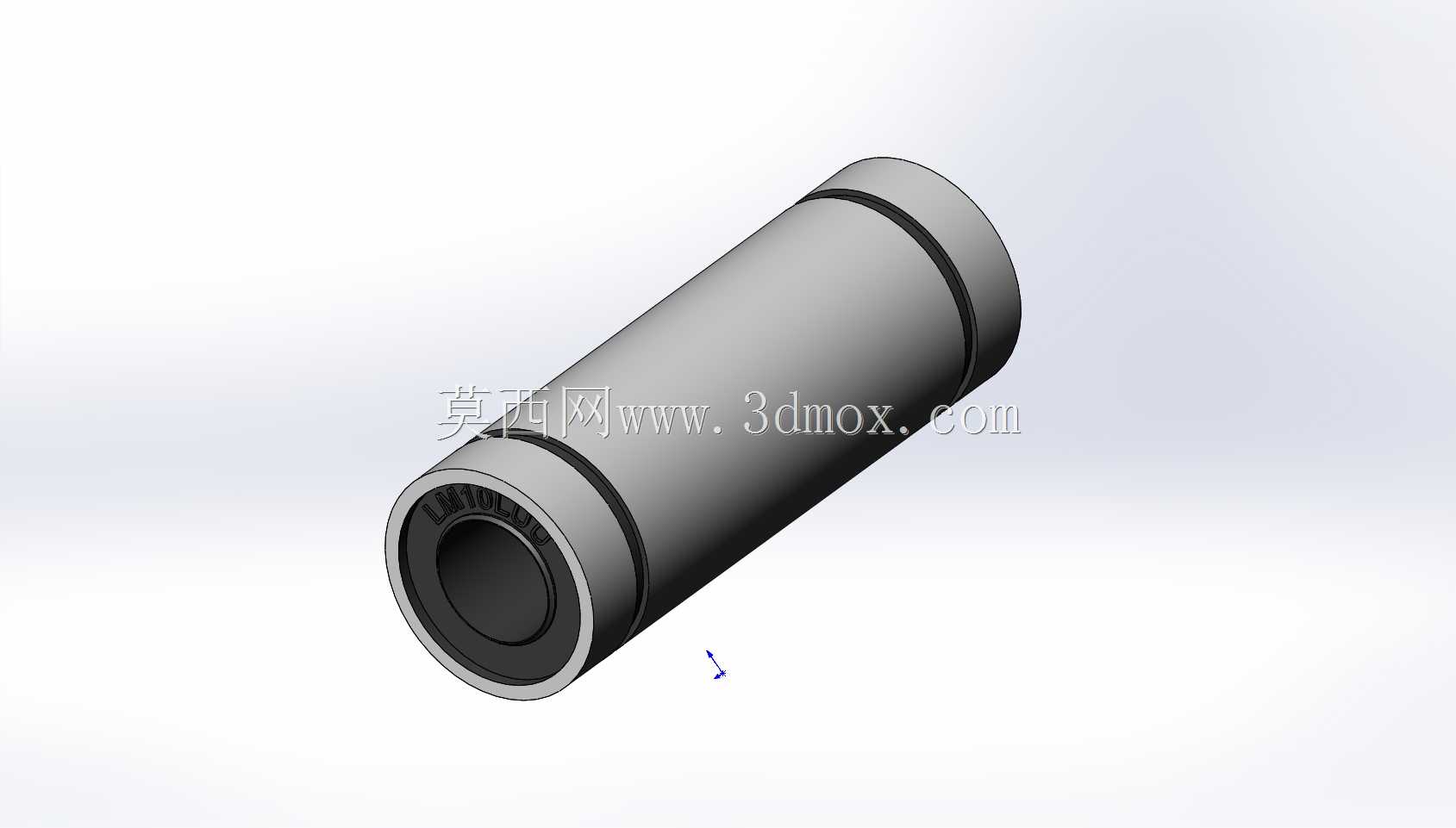

LM10LUU加长型直线运动轴承结构设计

这款LM10LUU加长型直线轴承，是直线往复运动场景中应用极为广泛的核心导向部件，在各类需要低阻力线性位移的机械设备中承担着关键的运动支撑与导向作用。从实际应用场景来看，这类加长型直线轴承常被部署在自动化生产线的直线滑台模组、3D打印设备的运动轴系、包装机械的推料机构、木工雕刻机的进给导轨副、医疗检测设备的位移平台，以及小型工业机器人的线性执行单元中，相比标准长度的同内径直线轴承，更长的本体结构能够提供更大的支撑跨度，有效降低运动过程中的偏转力矩，提升轴系运行的平稳性与负载能力，尤其适合悬臂式安装或者行程较长、对运动直线度要求较高的传动场景。从产品功能特性来看，该轴承采用外圈合金钢套筒搭配内部保持架与滚动体的经典结构，工作时与配套的淬硬光轴配合，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，同时具备双向承载能力，能够承受一定的径向载荷，在往复运动过程中保持稳定的导向精度，不会出现卡滞、爬行等问题，加长的壳体设计也让内部可以容纳更多的滚动体列数，相比标准款LM10轴承，其额定动载荷与静载荷都有明显提升，能够适应更高频次的往复运动工况，使用寿命也得到有效延长。从设计思路层面，这款轴承在设计时充分考虑了通用互换性要求，内径尺寸适配公称直径10mm的标准直线光轴，外径与长度尺寸遵循行业通用的规格标准，能够直接替换同型号的进口或国产同规格轴承，无需对安装位进行二次修改；壳体两端设计有密封挡圈结构，能够阻挡工作环境中的粉尘、碎屑进入轴承内部，避免滚动体与滚道出现磨粒磨损，保持内部润滑脂的清洁度，减少日常维护的频次；外圆柱面采用高精度磨削加工，能够与安装座的孔位实现精准过渡配合，保证安装后的同轴度，避免因安装偏差导致的运动阻力增大、轴承过早失效等问题。从外形尺寸与安装边界来看，该轴承整体为等直径圆柱结构，无额外突出的法兰或安装耳，安装时直接嵌入安装座的对应通孔内即可，依靠外径与安装孔的配合实现定位，不需要额外设计复杂的固定结构；加长的本体长度让轴承在安装后与安装座的接触面积更大，能够更好地分散承载时的应力，避免安装孔出现局部压溃变形；两端的倒角设计方便装配时快速导入安装孔，也能避免装配过程中刮伤安装孔内壁，影响配合精度。在实际选型应用时，需要注意配套光轴的表面硬度、粗糙度与直线度要匹配轴承的使用要求，同时根据实际负载与运动速度选择合适的润滑方式，才能充分发挥这款轴承的性能优势，保障设备长期稳定运行。
