方法兰加长型直线运动轴承结构设计

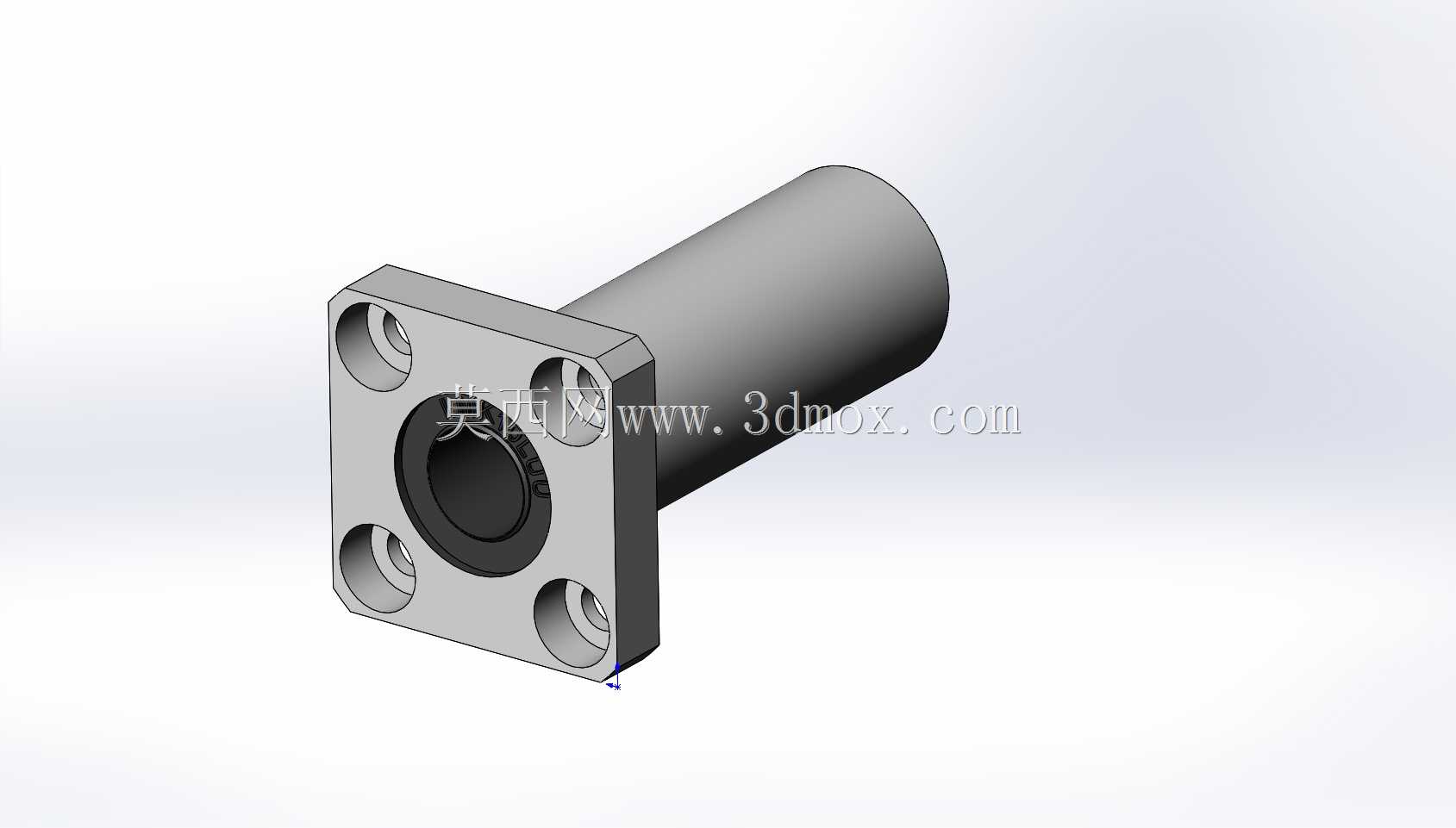

这款方法兰结构的加长型直线轴承，是线性传动系统中承担滑动导向与运动支撑的核心基础部件，广泛应用在各类需要精准直线往复运动的工业场景中，比如自动化生产线的滑台导向、3D打印设备的运动轴支撑、包装机械的推料机构导向、检测设备的探针位移导轨、电子制造设备的取放料模组滑动支撑等场景，能够在连续往复的直线运动工况下，为配套的光轴提供低阻力、高同轴度的滑动约束，避免运动过程中出现轴体偏摆、卡滞、窜动等问题，保障整套传动机构的运动精度与运行稳定性。

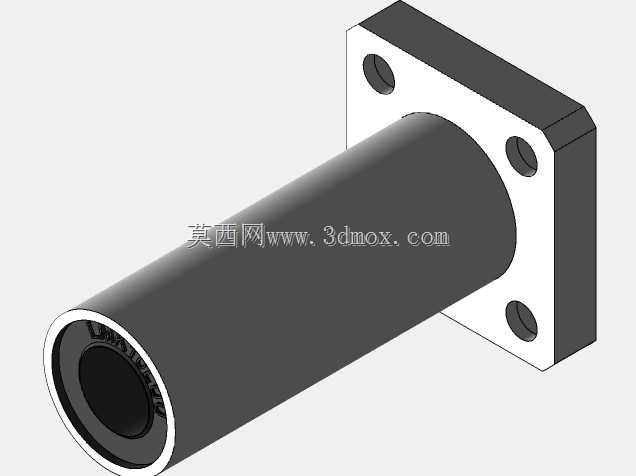

从功能特性来看，这款轴承采用加长型筒体设计，相比标准长度的同规格直线轴承，内部可容纳更长的滚珠循环列，大幅提升了与配套光轴的接触支撑长度，能够承受更高的径向载荷，同时在承受一定倾覆力矩的工况下也能保持稳定的滑动精度，不会因为悬臂负载出现卡滞问题；端部的方法兰结构采用一体化成型设计，法兰端面上预留了四个对称分布的安装沉孔，安装时无需额外配置固定支座，可直接通过螺栓将轴承锁紧在设备安装面板上，大幅简化安装结构，降低装配复杂度，同时方形法兰的贴合面相比圆形法兰拥有更好的防转定位效果，在高频往复运动的工况下不会出现轴承本体跟转移位的问题。

在设计思路上，这款轴承的结构完全围绕直线运动的低阻力、高同轴度、易安装需求展开：筒体内部设计有精密的滚珠循环通道，配合保持架将钢珠均匀约束在滚道内，运动过程中钢珠可沿循环通道持续滚动，将轴与轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，减少运行过程中的磨损与温升；法兰与筒体的衔接位置做了过渡圆角强化处理，避免应力集中导致的法兰断裂问题，同时法兰安装面与筒体内孔的垂直度做了严格的公差约束，保障安装后轴承内孔与安装面的垂直精度，避免轴体安装后出现偏斜导致的磨损加剧。

从安装边界来看，这款轴承适配公称直径10mm的标准直线光轴，法兰端的四个安装孔呈对称方形分布，安装时需要在设备面板上预留与轴承筒体外径匹配的穿过孔，同时按照法兰安装孔的孔位预留对应的螺栓固定孔，安装过程中需要保障光轴与轴承内孔的同轴度，避免强行压装导致内部滚道变形，影响后续的运动顺滑度；加长的筒体结构让轴承在安装后拥有更长的导向支撑跨距，即使在高速往复运动的工况下，也能有效抑制轴体的径向跳动，保障终端执行机构的运动重复定位精度，适合对运动平稳性有较高要求的中低负载直线传动场景使用。
