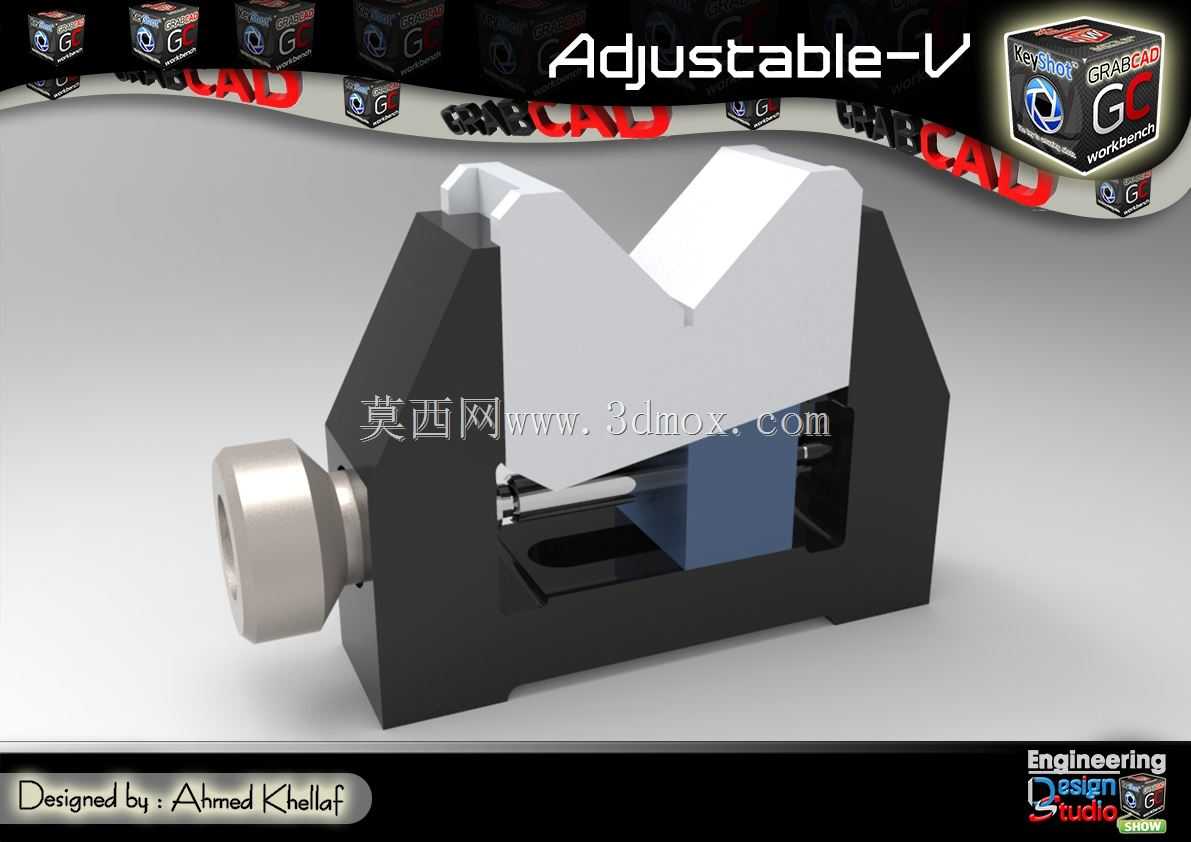

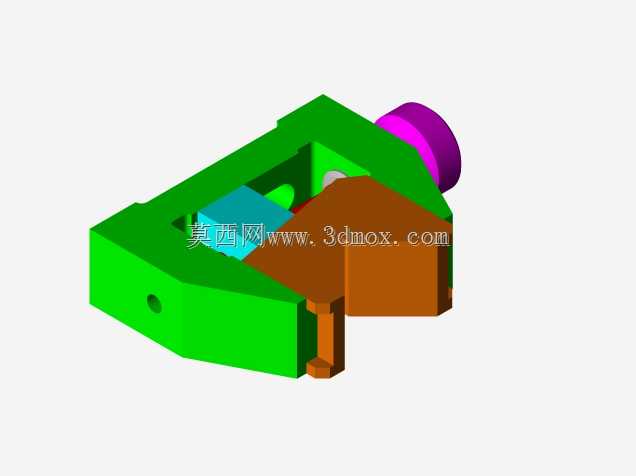

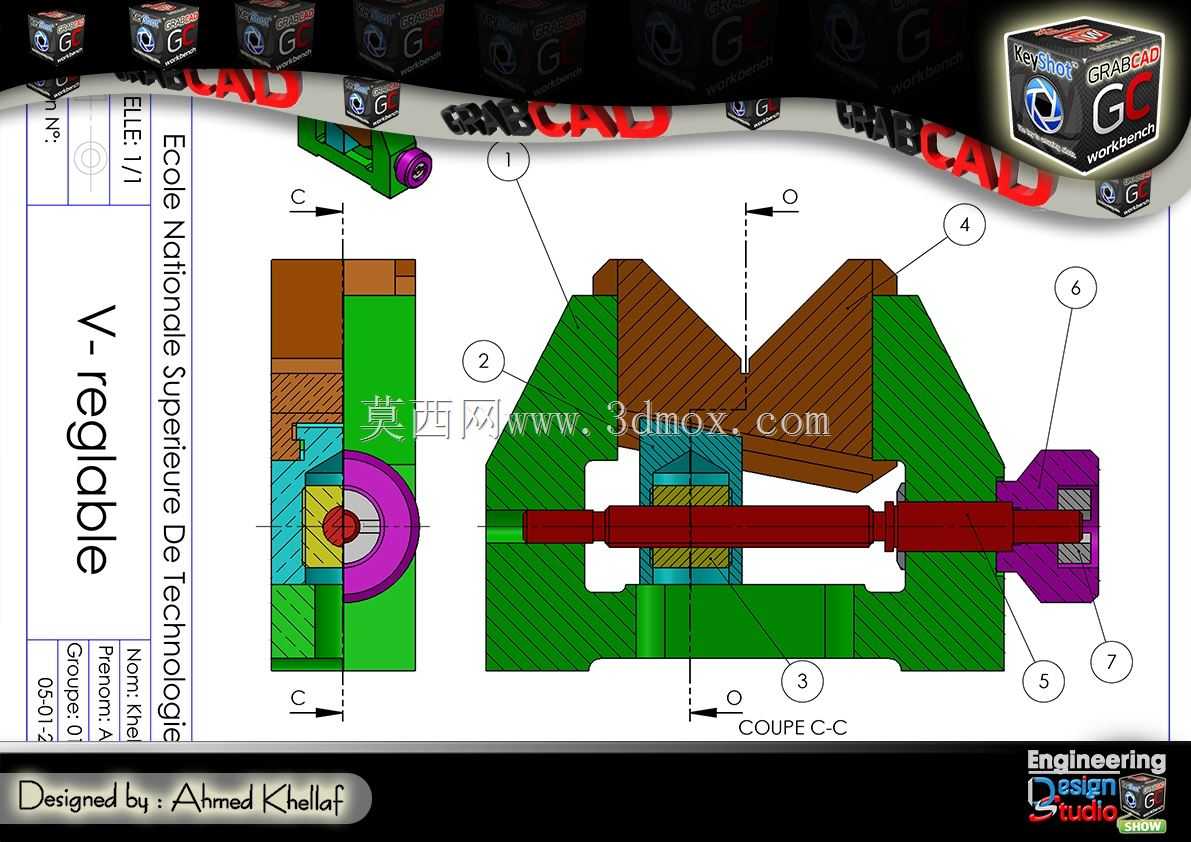

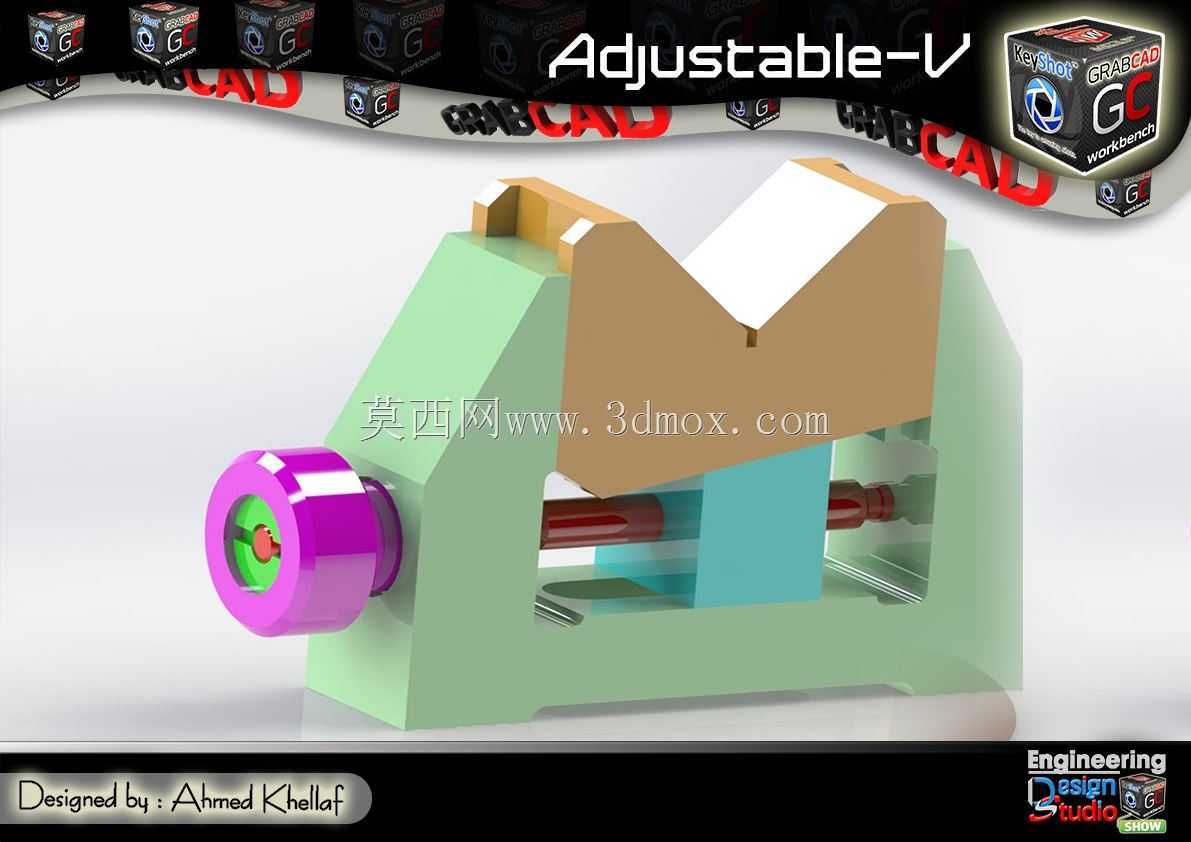

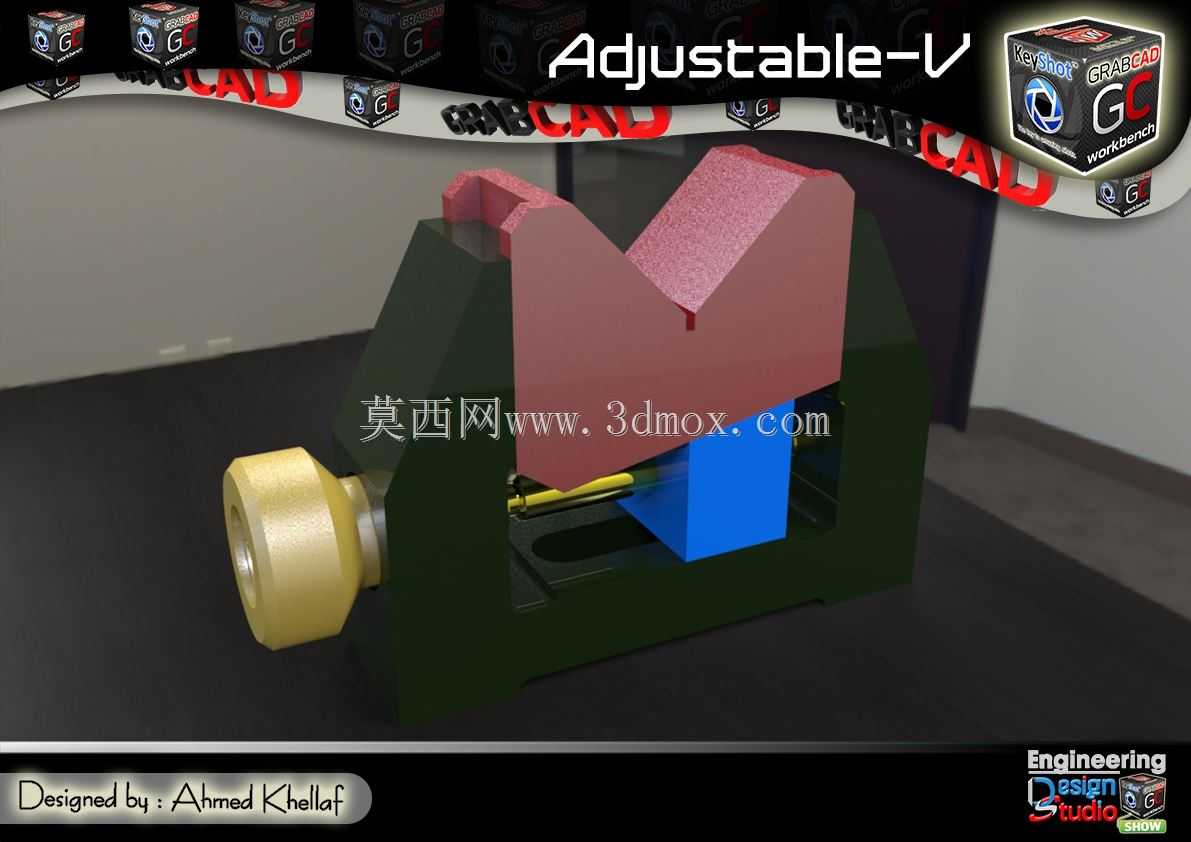

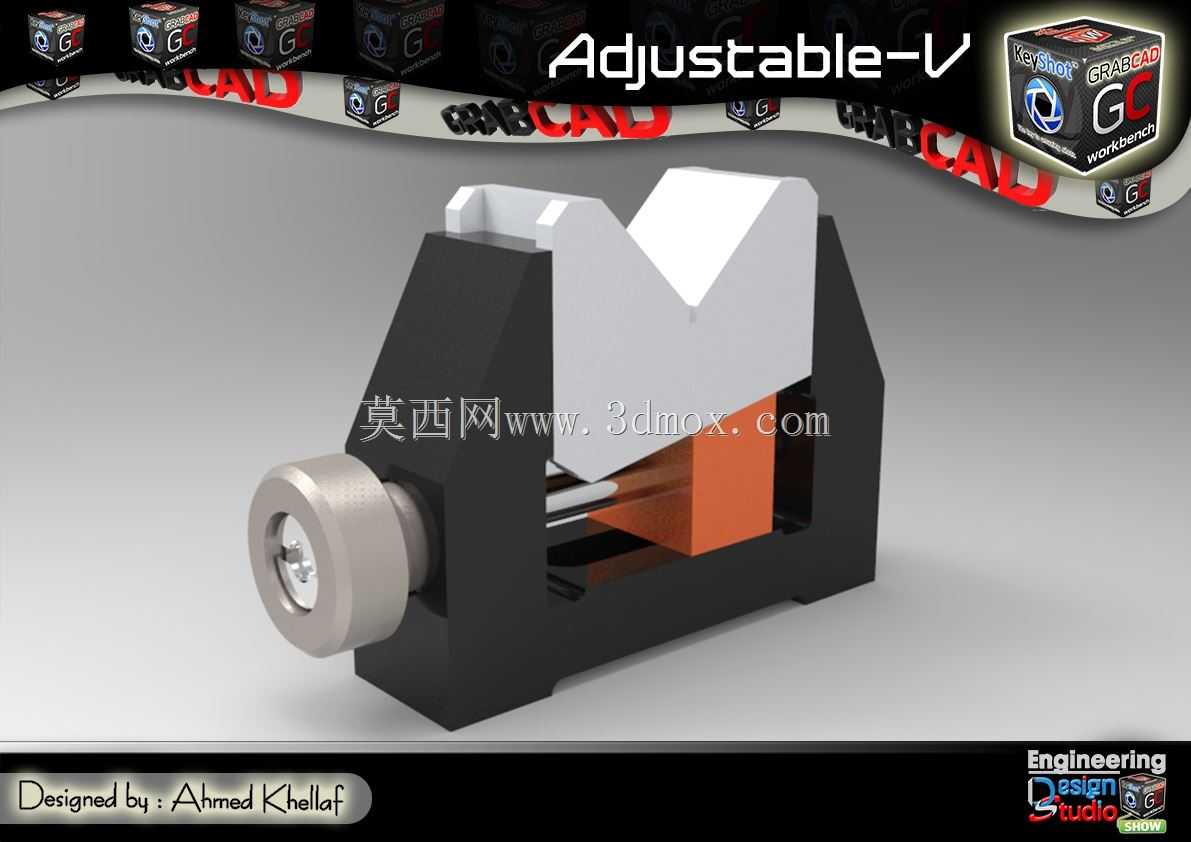

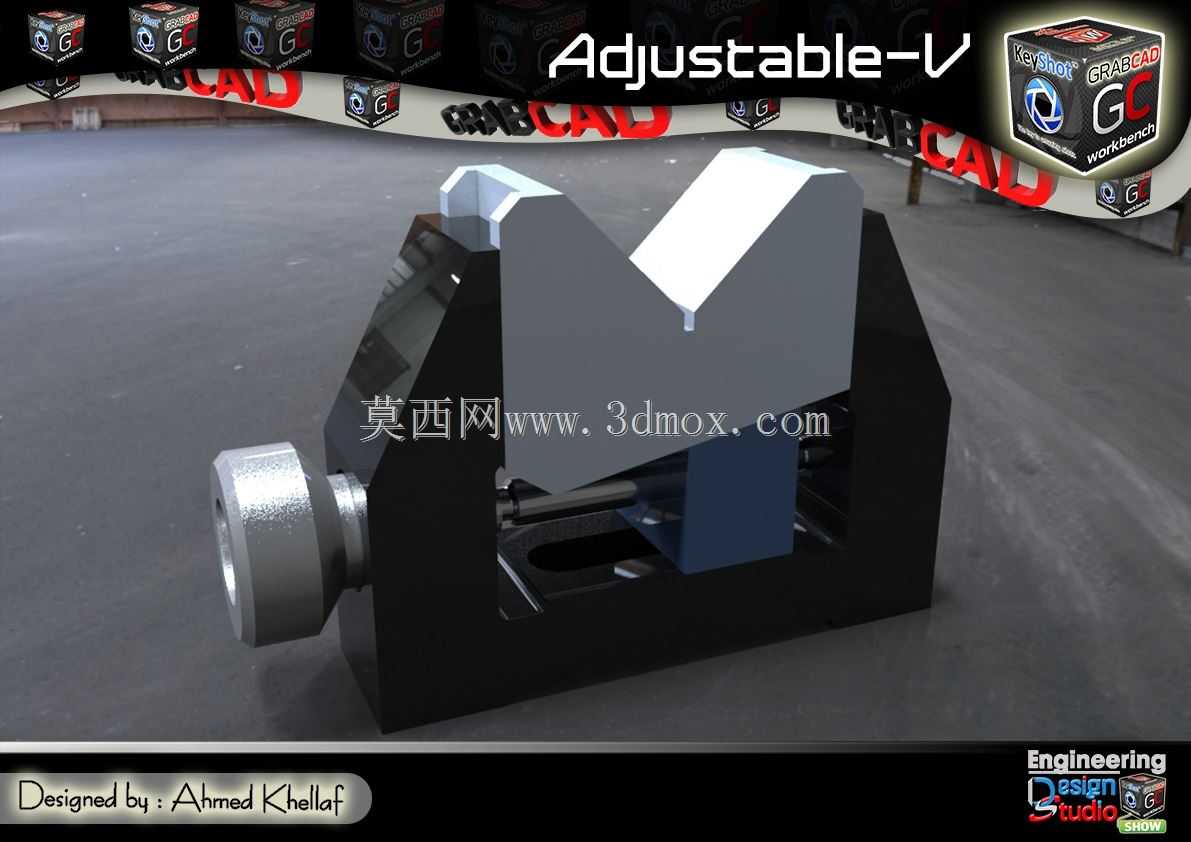

可调式V型工件夹持固定座结构

这款可调V型夹持座是机械加工、装配检测环节中常用的定位工装，主要应用于普通车床、磨床、钻床的工件装夹工序，也可在三坐标测量、钳工划线作业中作为圆柱类零件的定位基准使用，能够适配不同直径的轴类、管类圆形工件的装夹需求，解决传统固定V型块适配直径范围窄、更换频繁的作业痛点。在实际生产场景中，轴类零件的外圆磨削、径向孔钻削、键槽铣削加工都需要稳定的周向定位支撑，这款可调V型座通过侧方的调节旋钮驱动内部传动结构，可带动V型挡块沿底座导轨方向平稳滑移，实现不同直径工件的快速对中夹紧，无需更换不同规格的V型块即可覆盖常用直径区间的圆形工件装夹，大幅缩短工装切换的辅助时间，提升小批量多规格零件加工的作业效率。从功能设计来看，V型工作面采用90度夹角设计，能够保证圆形工件装入后自动对中，轴心线始终与底座基准面保持平行，避免装夹偏斜带来的加工误差；底座采用整体式框架结构，具备足够的刚性，可承受加工过程中的切削力与夹紧力，不会出现受力变形导致的工件位移；侧方的调节螺杆采用细牙螺纹设计，夹紧过程平稳无冲击，锁紧后具备可靠的自锁性能，即便在振动较大的粗加工场景下也不会出现松脱移位的问题。在安装边界与尺寸适配方面，这款V型座的底座底面为精加工基准平面，可直接安装在机床工作台T型槽、磁力吸盘或者专用工装平板上，安装时无需额外制作转接底座，通过常规的压板螺栓即可完成固定；V型挡块的可调行程覆盖了从小直径销轴到中等直径管材的常用加工范围，夹紧后工件的轴心高度保持在合理区间，能够适配多数机床的加工行程范围，不会出现工件超出刀具加工行程的问题；整体结构无突出的尖锐边角，作业过程中不会剐蹭操作人员，V型工作面做了耐磨强化处理，长期使用后不会出现压痕、凹陷，能够长期保持定位精度，减少工装校准维护的频次。在装配检测场景中，这款V型座可配合百分表完成轴类零件的径向圆跳动检测，也可作为焊接工装的定位基准，保证圆管类工件拼接时的同轴度要求，适配多场景的工装使用需求。
