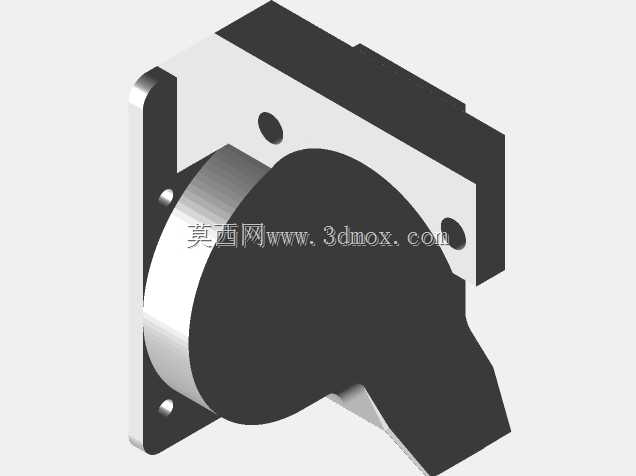

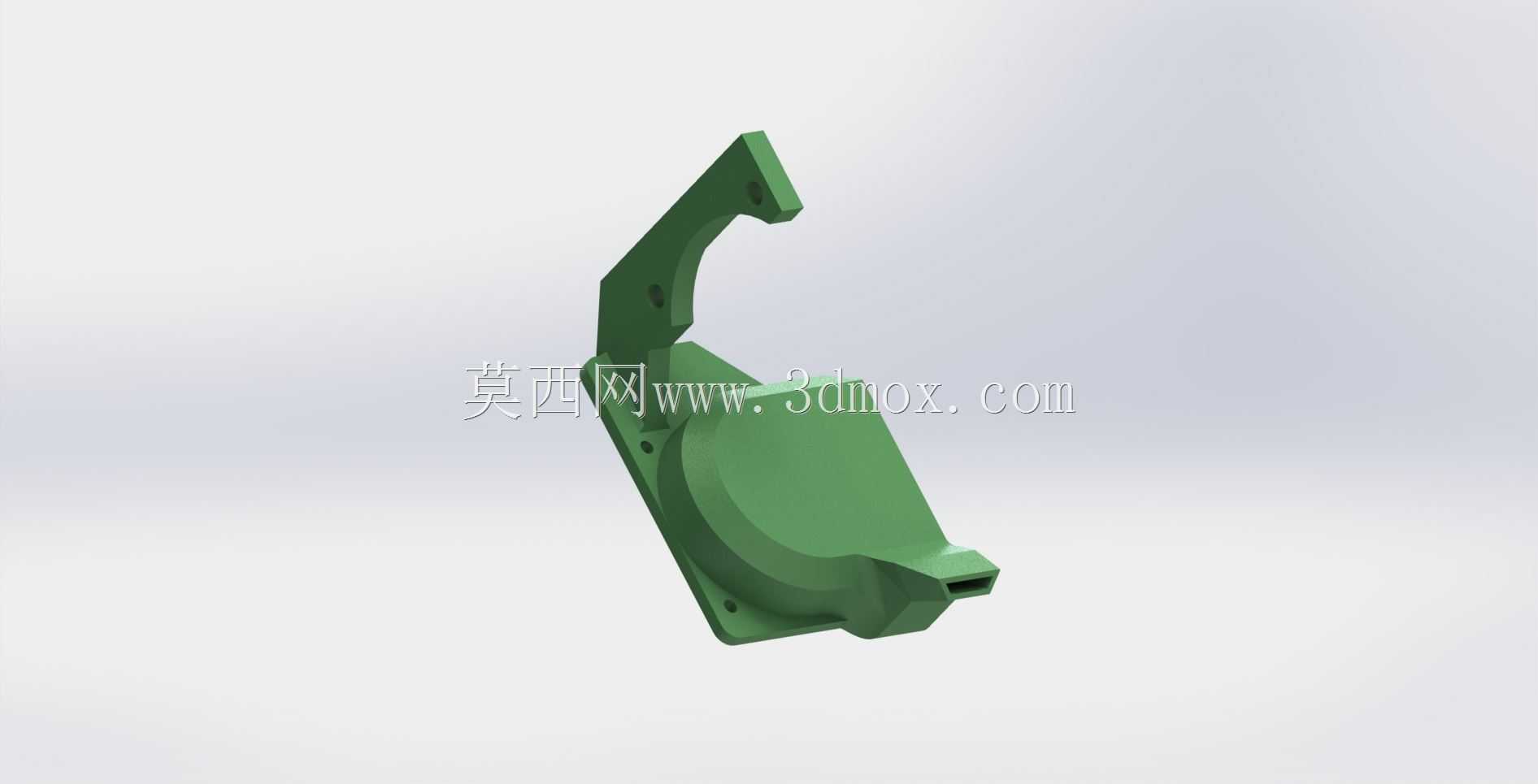

3D打印机MK8热端散热风扇固定支架结构

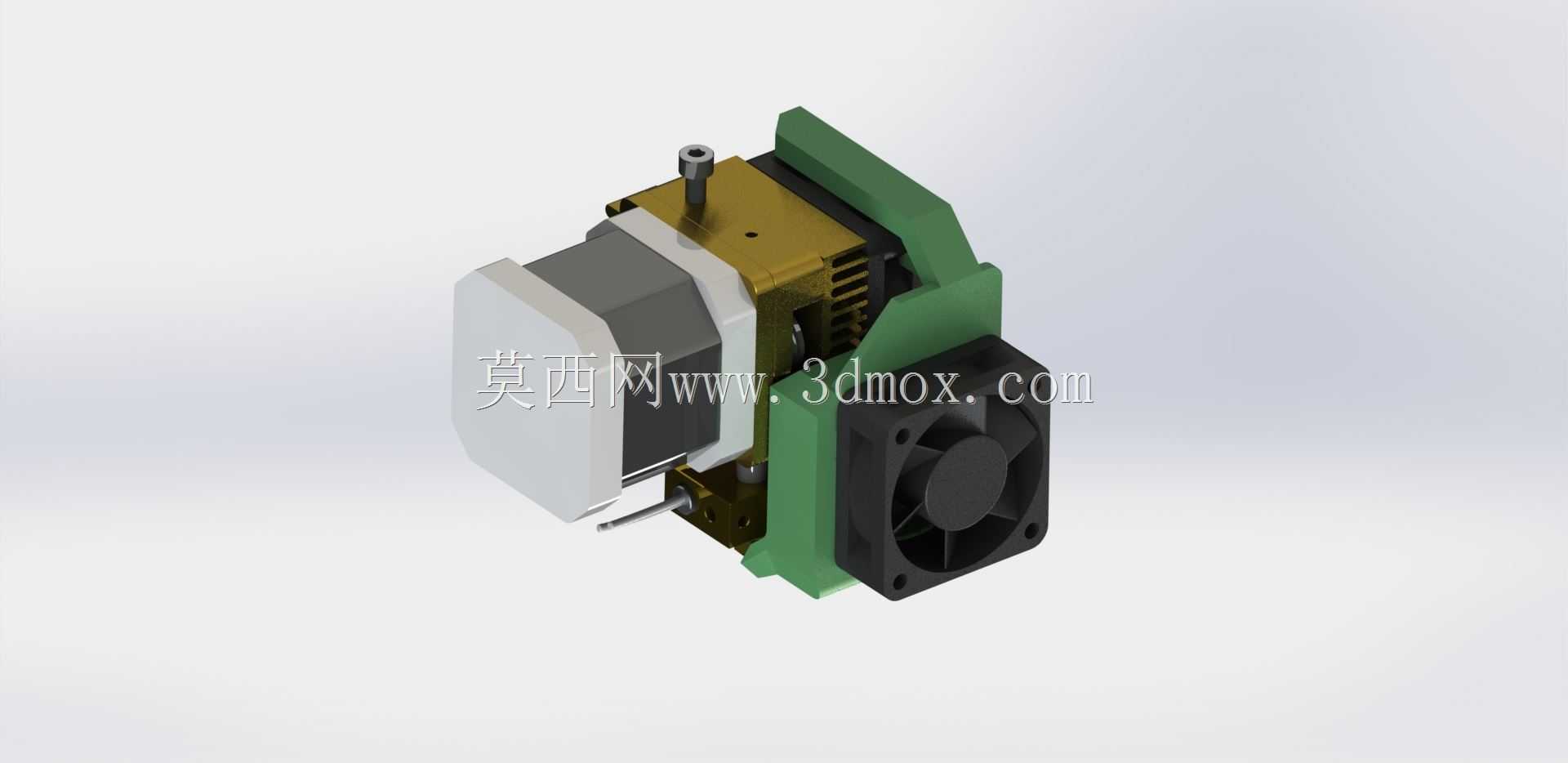

该结构件是桌面级FDM熔融沉积成型3D打印机挤出系统的核心配套组件，主要服务于消费级、入门级桌面3D打印设备的热端散热需求，适配国内通用的MK8规格挤出热端，广泛应用于个人DIY改装、桌面级商用3D打印机生产组装、创客教育实训设备搭建等场景，能够解决MK8热端工作过程中散热不足导致的耗材提前软化、堵头、出料不畅等常见故障。从实际用途来看，该支架承担双重固定功能：一方面为MK8热端的加热块、喉管、喷嘴组件提供侧向支撑定位，保证热端与挤出机步进电机的出料轴线保持同轴，避免长期工作震动导致的热端偏移、出料错位问题；另一方面为轴流散热风扇提供精准的安装位，让风扇出风面正对热端的散热鳍片区域，引导气流定向流经散热结构，快速带走喉管上部传导的热量，确保喉管内的固态耗材不会提前熔融，维持耗材送料段的刚性，保证送料轮能够稳定推送耗材进入熔融腔。从功能特性来看，该支架采用半包式环抱结构贴合热端金属壳体，接触区域做了贴合面的适配处理，无需额外加装复杂连接件即可完成定位，安装后整体结构紧凑，不会与打印机的X轴运动滑台、打印平台调平结构产生运动干涉；支架预留的风扇安装孔位适配常规40mm规格的轴流散热风扇，孔位间距符合通用风扇的安装标准，用户更换不同品牌的同规格风扇时无需重新打孔适配；支架侧边的延伸结构还能对热端的接线端子形成侧向防护，避免打印过程中运动的线材剐蹭到接线部位导致线路松脱。从设计思路来看，该结构充分考虑了桌面3D打印机的轻量化改装需求，整体采用薄壁加筋的结构形式，在保证结构强度、避免长期受热变形的前提下尽可能压缩自身重量，降低X轴运动组件的负载，减少运动过程中的惯性冲击，提升打印运动的定位精度；设计时充分考虑了安装边界，支架整体外轮廓不会超出挤出电机的侧边投影范围，适配多数i3结构、十字轴结构桌面3D打印机的挤出头安装空间，不会在打印大尺寸模型时剐蹭到模型边缘；支架与热端的接触面做了避空处理，不会遮挡热端的温度传感器、加热棒的走线槽，方便用户后期维护更换热端配件。从安装边界来看，该支架适配的MK8热端为通用1.75mm耗材规格，安装后整体挤出组件的横向宽度控制在65mm以内，纵向突出热端的距离不超过25mm，风扇安装面与热端散热鳍片的间距保持在5mm左右，既保证气流能够充分覆盖散热区域，又不会因为距离过近导致气流受阻，适配绝大多数采用MK8挤出结构的桌面级3D打印机改装与装配需求。
