工业级台式砂轮机结构设计方案

台式磨床是机械加工车间、五金维修站点、小型制造工坊中普及率极高的固定式磨削加工设备，常被安置在钳工工位旁、维修操作台边角区域，承担各类小型金属工件的去毛刺、飞边打磨、表面光整加工，以及车刀、钻头、錾子、丝锥等常用切削刃具的刃口修磨作业，也可用于小型五金零件的除锈、焊点打磨、倒角处理等工序，是一线加工与维修场景中不可或缺的基础加工设备。

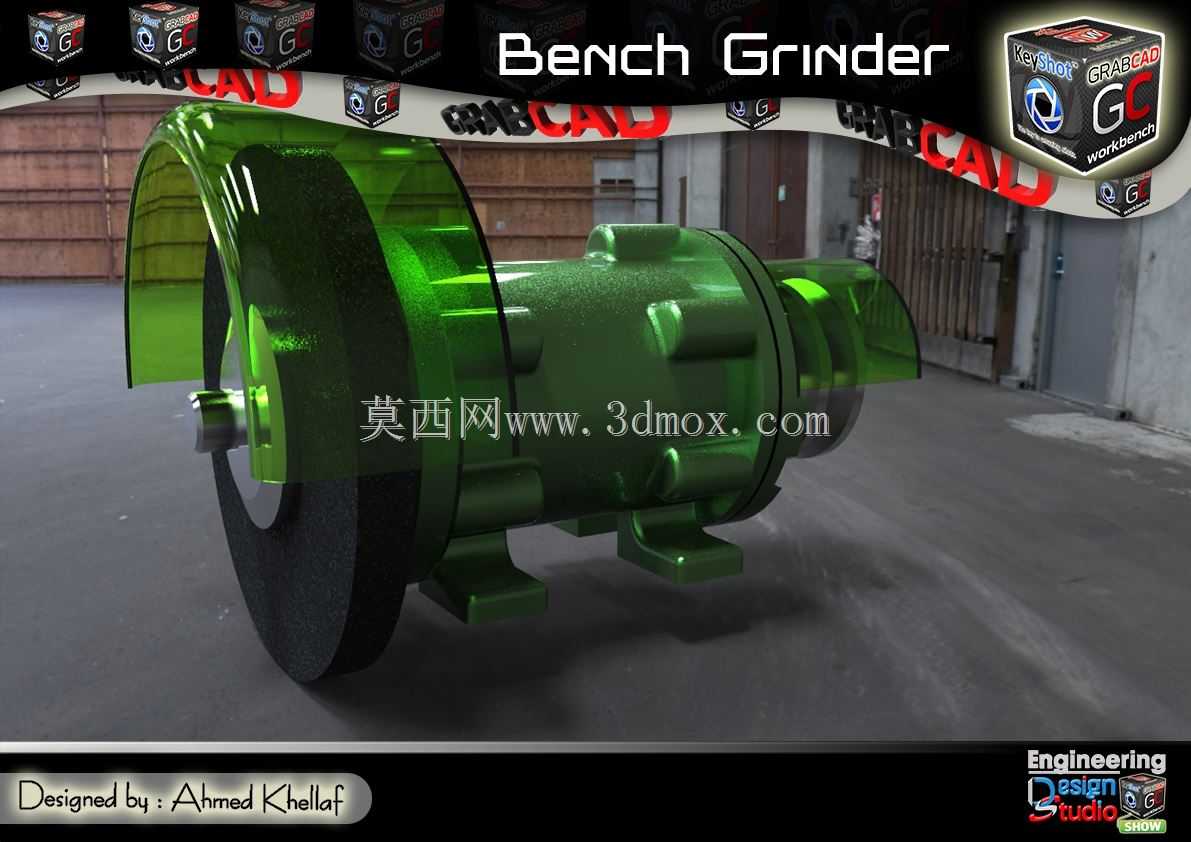

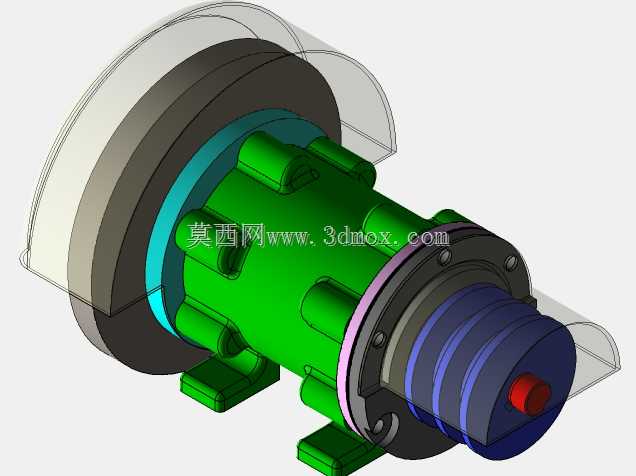

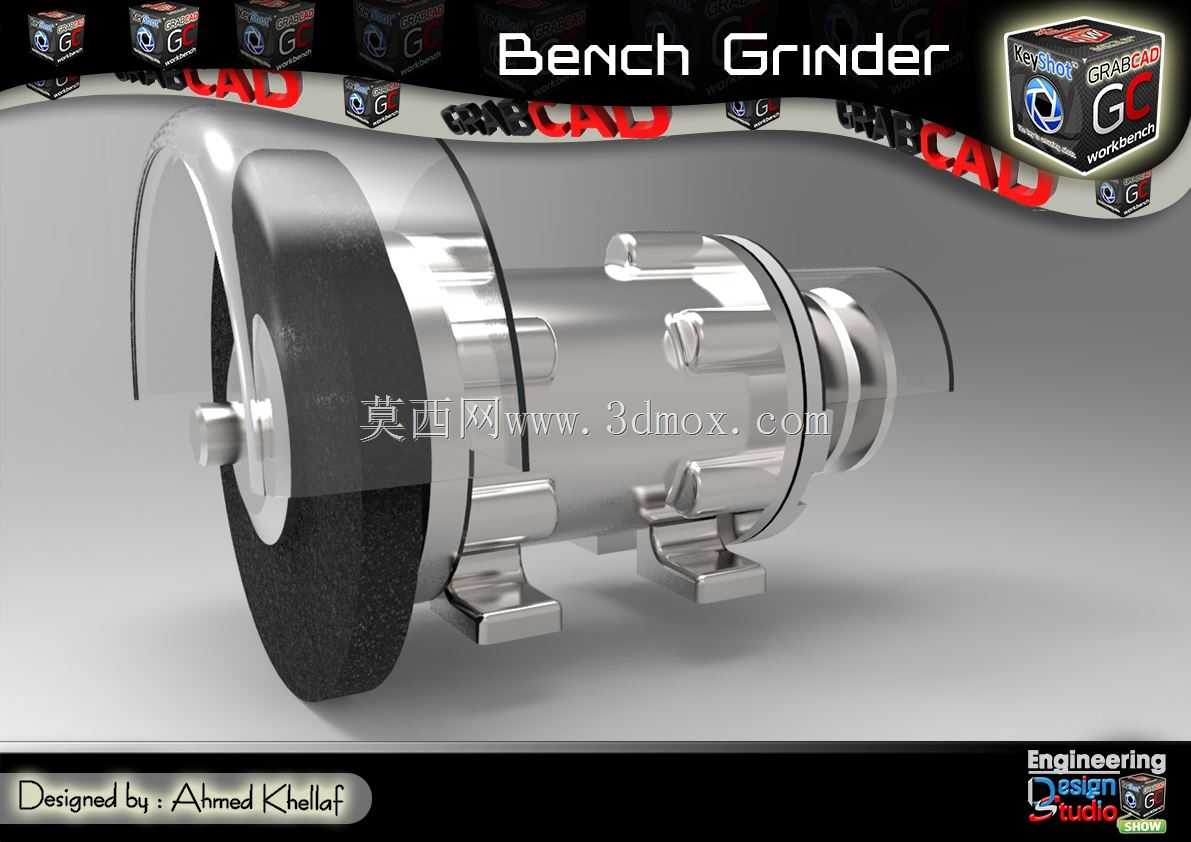

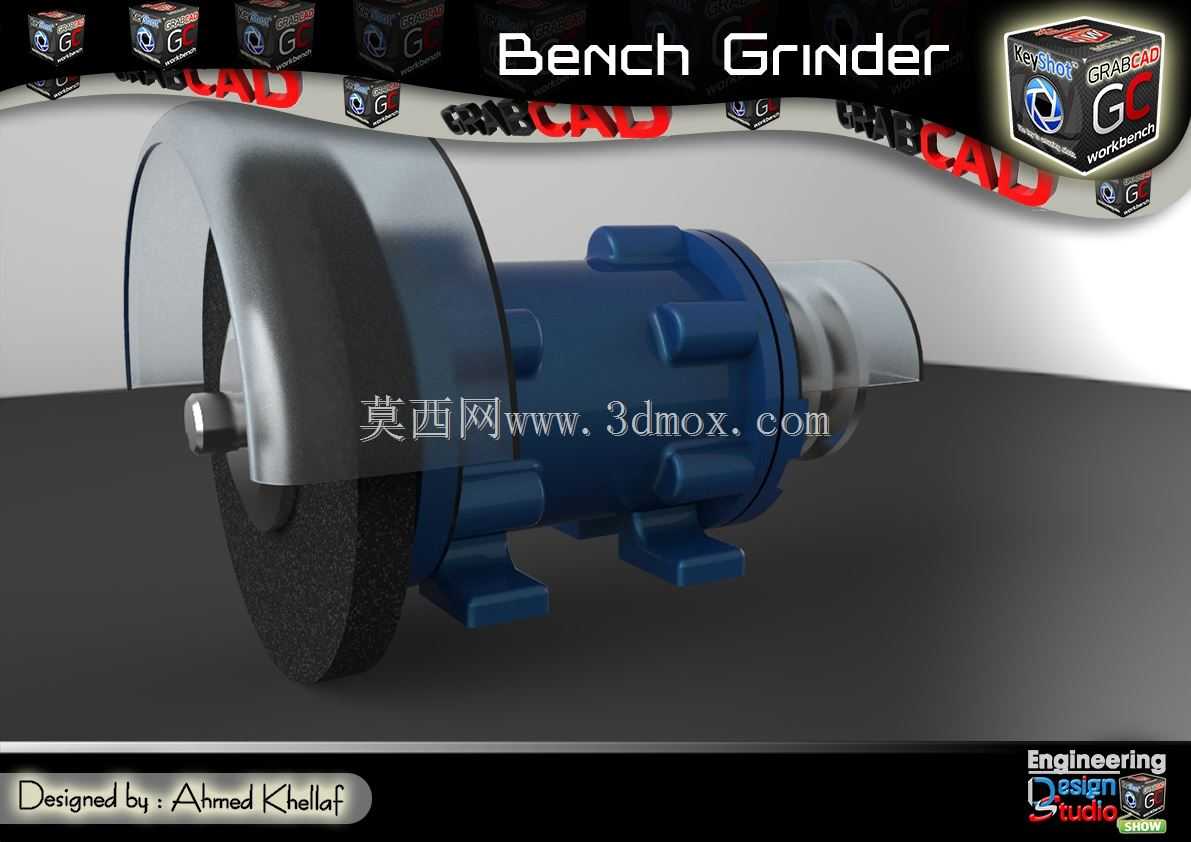

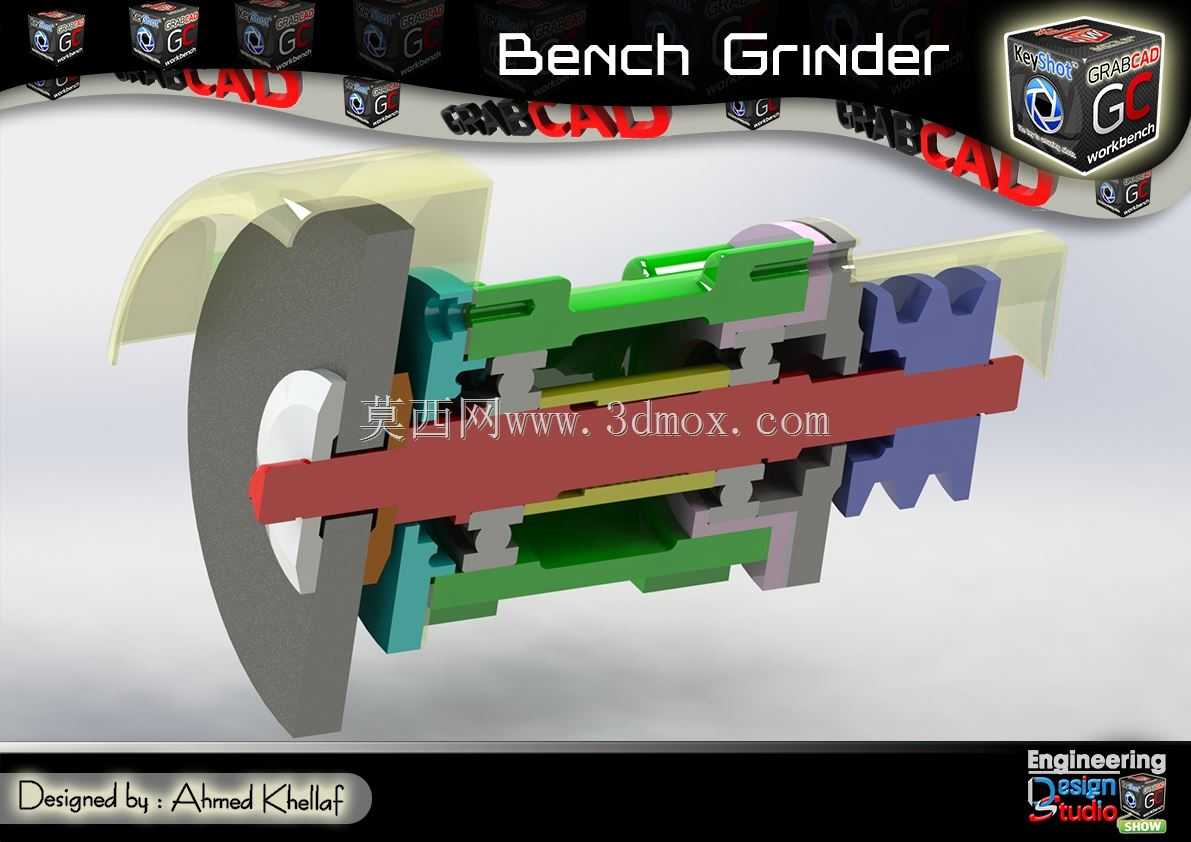

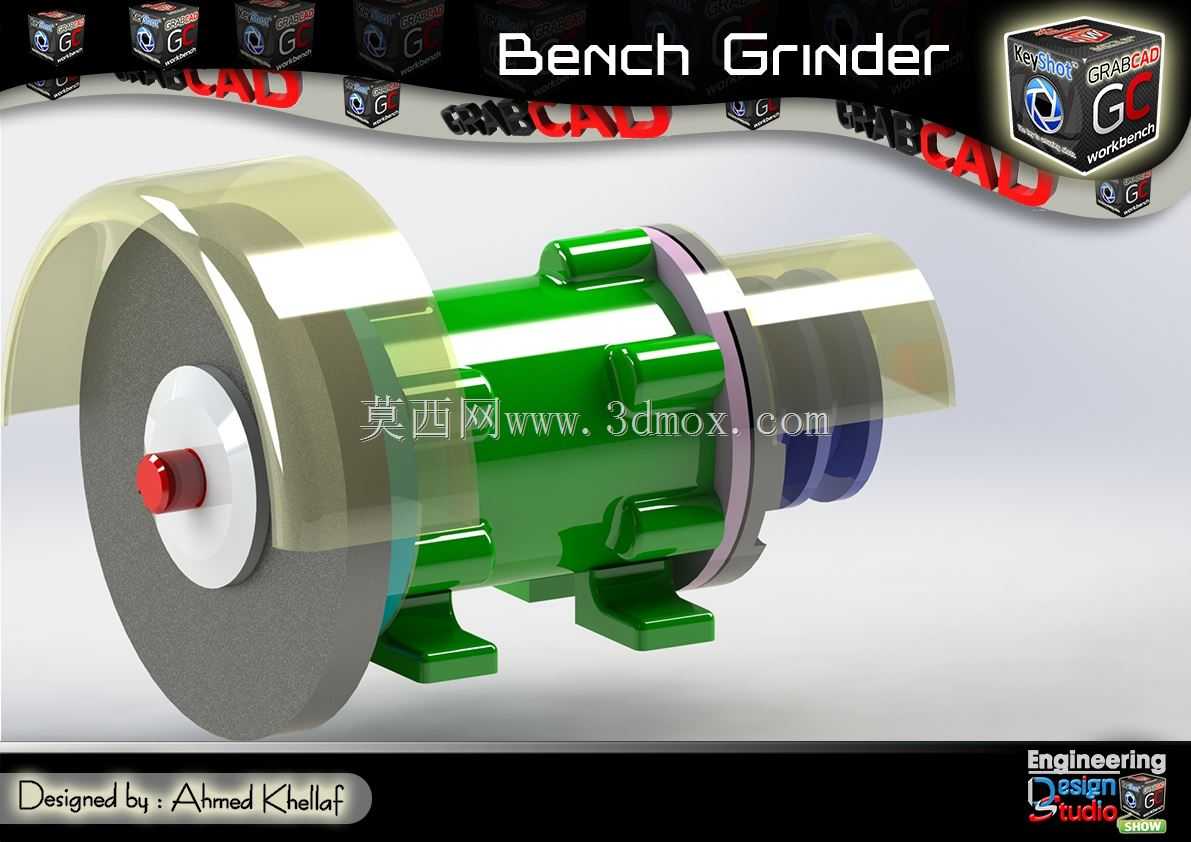

这款台式磨床采用卧式单主轴悬臂式布局，核心结构由驱动电机主体、双端伸出的砂轮安装轴、砂轮防护护罩、工件托架、可调式挡屑板、机身固定底座几部分组成。设计过程中优先考虑设备运行的稳定性与操作安全性：电机外壳采用一体化铸造成型的金属壳体，既可以为内部定子转子提供可靠防护，也能借助金属壳体的散热筋结构快速散出电机长时间运行产生的热量，避免连续作业时电机过热烧毁；电机两端的砂轮安装轴设置了高精度同轴定位台阶，保证砂轮安装后径向跳动量控制在极小范围内，减少磨削作业时的振动，提升磨削精度与操作手感。

两侧的砂轮防护护罩采用厚钢板冲压成型，护罩开口角度严格控制在安全范围内，仅留出朝向操作位的作业开口，其余区域完全包覆砂轮，一旦砂轮发生意外碎裂，护罩可以有效阻挡碎裂的砂轮块飞溅，保障操作人员安全；每个砂轮前方都设置了可调节位置的工件托架，托架与砂轮表面的间隙可以根据磨削工件的尺寸灵活调整，作业时操作人员可以将工件稳定放置在托架上进给，避免手持工件进给时因砂轮反作用力脱手引发安全事故，也能保证磨削进给量的稳定可控。

设备的安装底座采用加宽加重的平底结构，设计时预留了多个螺栓固定孔位，可以通过膨胀螺栓将设备牢牢固定在混凝土操作台或者钢制工作台上，抵消砂轮高速旋转时产生的振动，避免设备运行时出现移位、跳动的问题；整体外形尺寸适配常规工位的安装空间，不会占用过多操作台面积，机身两侧的操作空间预留充足，无论是修磨小型刃具还是打磨尺寸稍大的小型工件，都不会出现操作干涉的问题。

从功能设计来看，这款设备的砂轮适配性较强，可以根据不同的作业需求更换不同粒度的砂轮：粗粒度砂轮用于快速去除工件余量、打磨厚重飞边焊点，细粒度砂轮用于刃具精磨、工件表面高光整处理；设备的启停开关设置在机身正面便于操作的位置，带有明显的启停标识，紧急情况下可以快速切断电源，整体设计完全贴合一线加工场景的实际使用需求，兼顾了作业效率、操作安全与安装便利性。
