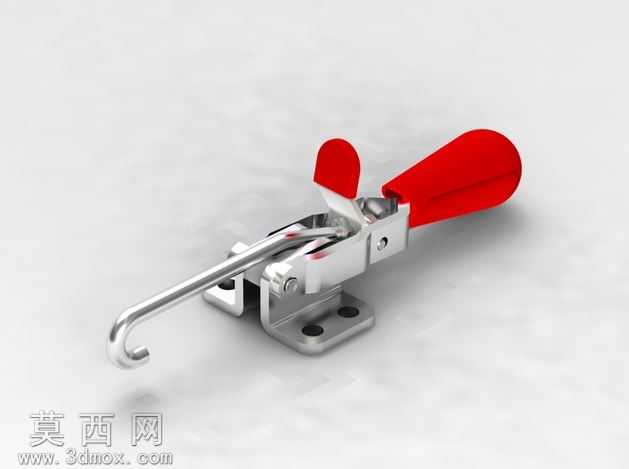

带红色握把的钩式快速压紧切换夹具

本模型为钩式手动快速切换夹具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差规范，对各活动部件的装配间隙做了合理预留，确保虚拟装配状态下各运动副可实现顺畅的开合动作，无结构干涉问题。模型完整还原了夹具的全部结构细节：包含带安装孔的镀锌钢制底座，底座采用加厚板材设计，两个沉头安装孔可适配标准螺栓实现工作台面的固定安装；中部的四连杆联动锁紧机构是夹具的核心功能结构，各铰接销轴、联动杆件的尺寸均参照行业通用快速夹钳规格设定，可实现扳动握把时的行程放大与锁紧自锁，当握把下压至锁紧工位时，前端弯钩可产生稳定的拉紧锁紧力，避免受外力作用出现松脱；操作握把与前端安全拨片均采用浸塑红色防滑材质，建模时对塑料件的表面做了细微的磨砂质感处理，还原浸塑工艺的哑光触感，金属部件则区分了不同的表面处理效果：铰接销轴、弯钩杆件采用亮面镀铬金属质感，底座与联动支架采用镀锌哑光金属质感，通过材质参数的调整区分不同零件的工艺特征，提升渲染效果的真实度。渲染阶段采用工作室柔光布光方案，主光源从侧上方投射，勾勒出金属部件的轮廓高光，辅助光源补全暗部细节，避免铰接缝隙处出现死黑区域，背景采用浅灰色哑光背景突出夹具主体结构。设计思路上，该夹具针对需要频繁切换装夹的工位场景优化，钩式结构可适配带挂点的工件快速拉紧，相比传统螺栓压紧方式可大幅缩短装夹耗时，四连杆自锁结构可保证锁紧状态的可靠性，红色握把的醒目配色可让操作人员快速识别操作位置，符合工装夹具的人机工程设计要求，模型各零件均为可编辑参数化特征，可根据实际使用需求调整弯钩长度、底座安装尺寸、握把长度等参数，适配不同的装夹工位需求。
