尼康单反相机外观结构三维设计

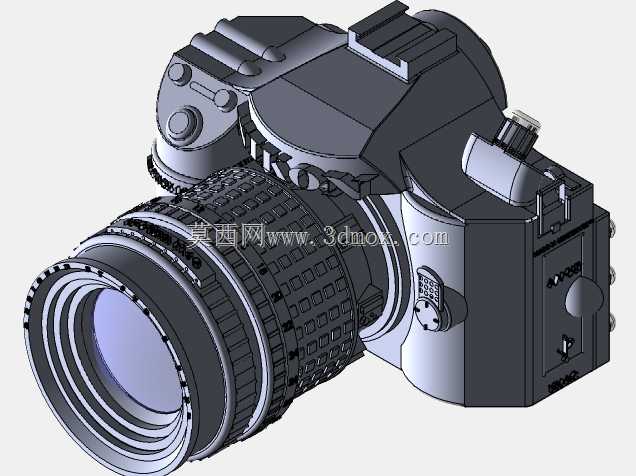

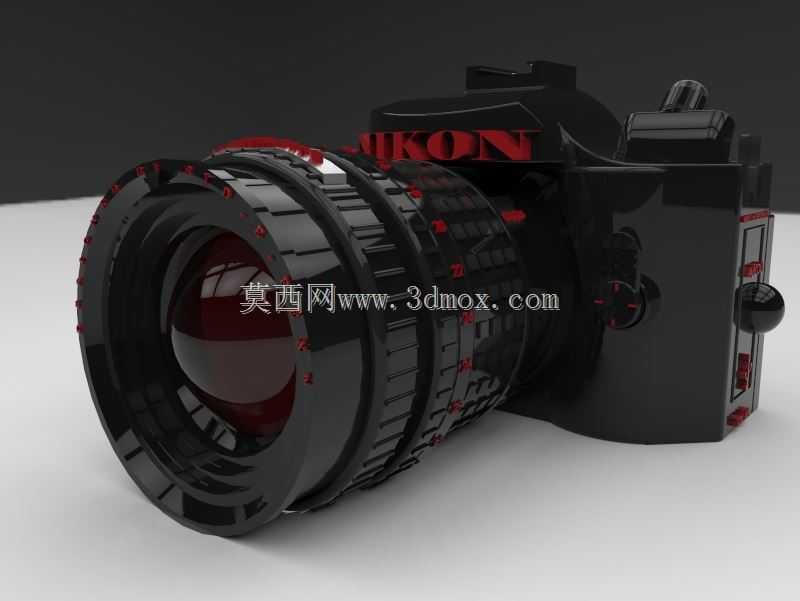

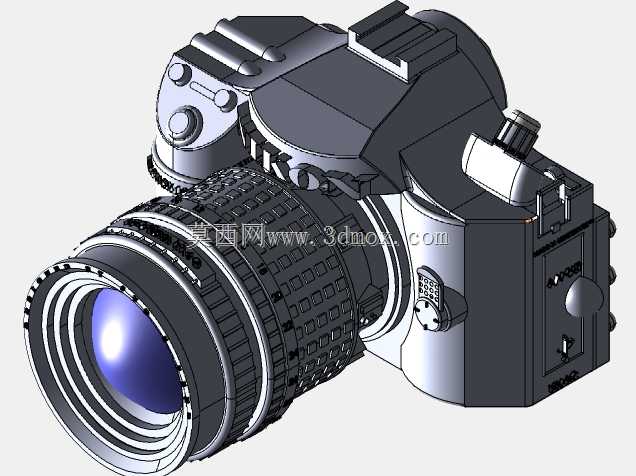

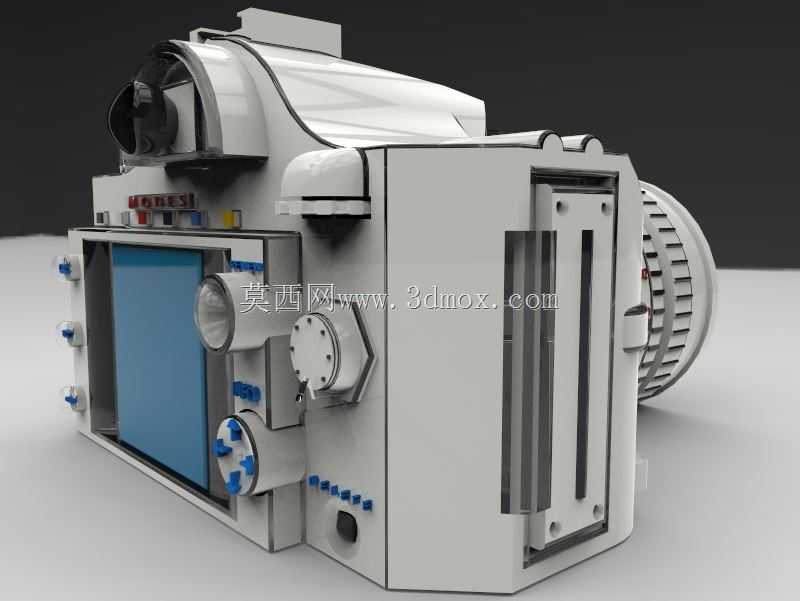

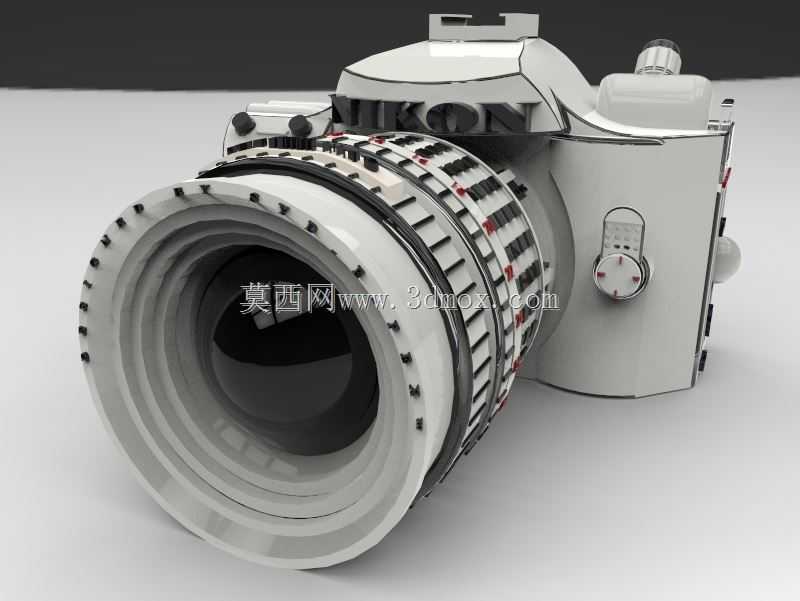

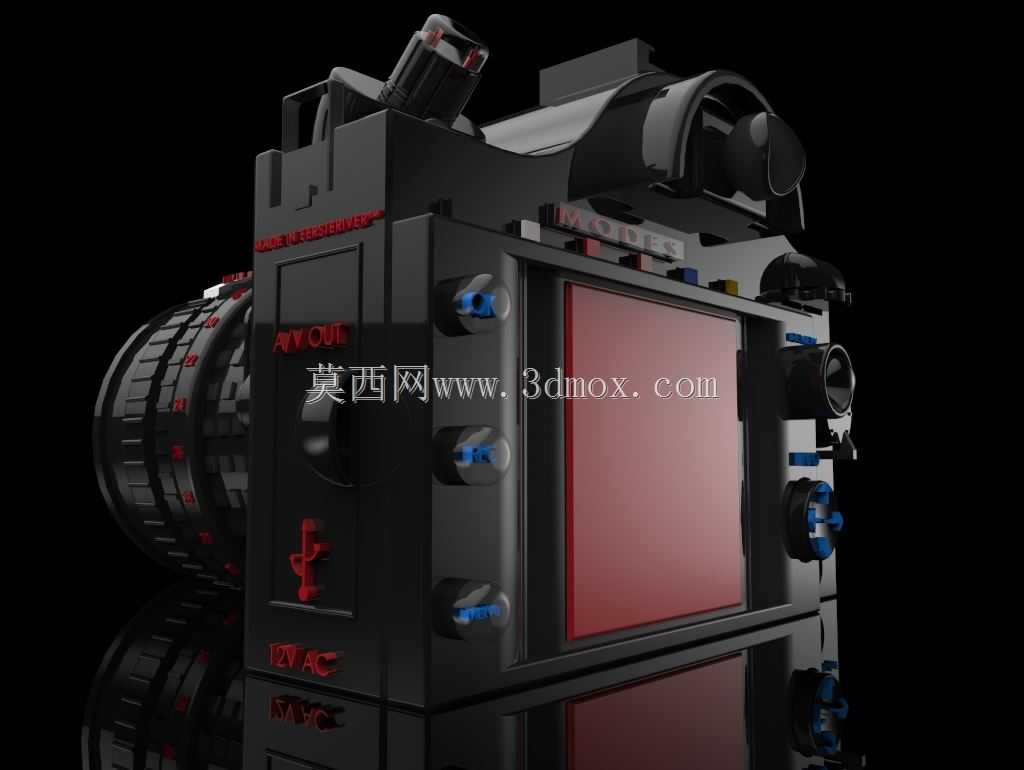

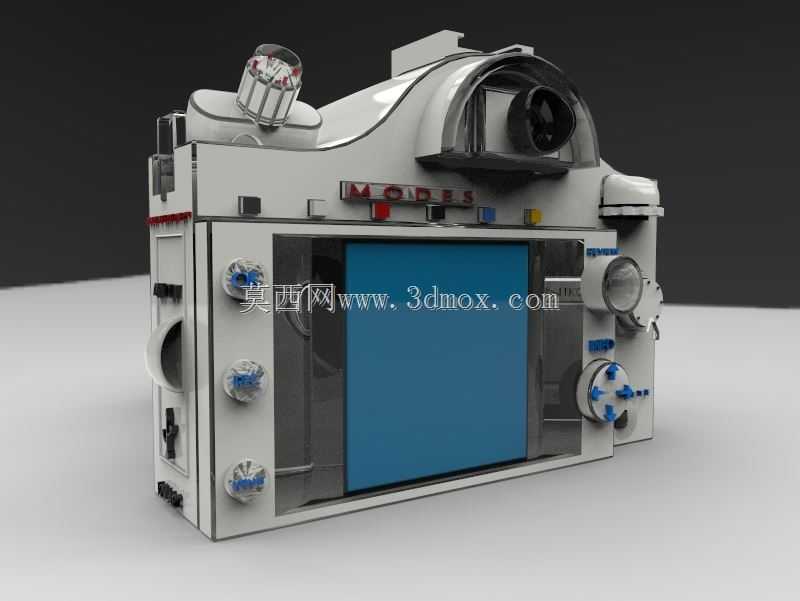

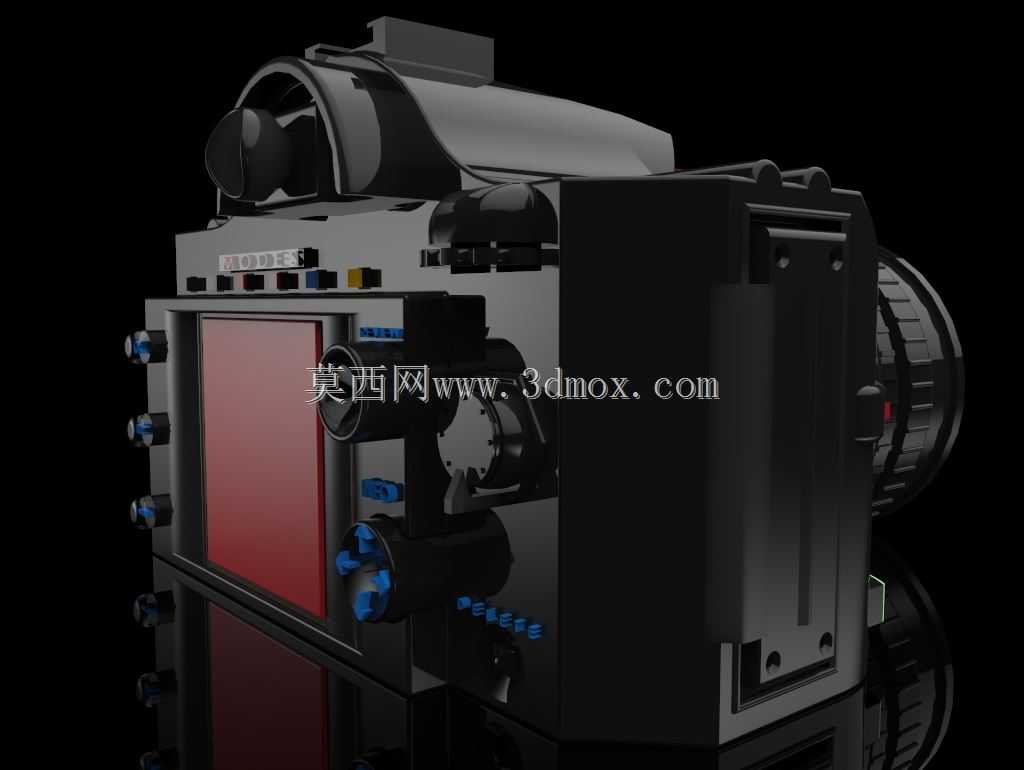

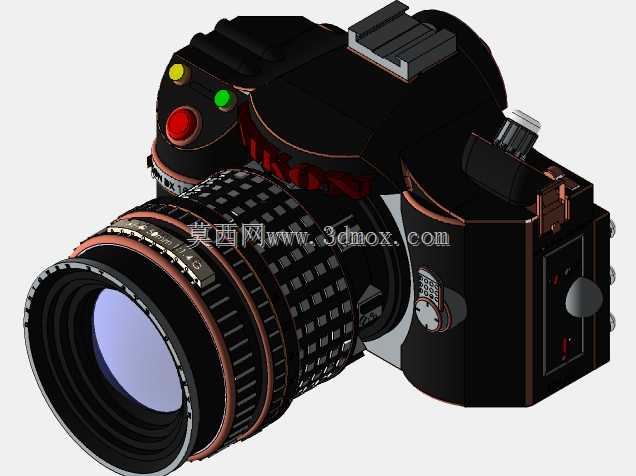

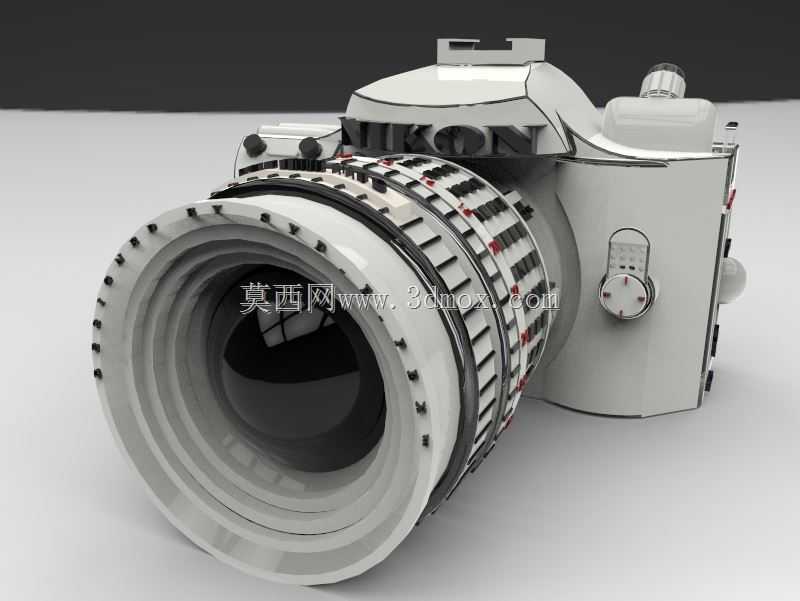

本次设计的单反相机三维结构，面向民用影像拍摄、专业摄影创作、摄影教学演示、影视道具开发等多类应用场景，可作为消费电子外观结构验证、摄影器材功能样机开发、文创周边衍生设计的核心参考载体。从实际用途来看，该结构完整还原了单反相机的核心功能分区，包含可更换式镜头模组、机身握持区、顶部操控按键区、侧方参数调节拨盘、内置闪光灯收纳舱等核心功能模块，能够直观呈现单反相机从握持操作到参数调节、从镜头对焦到闪光补光的全流程操作逻辑，可用于产品研发阶段的人机工程验证、装配干涉检查，也可作为摄影入门教学的具象化演示载体，帮助初学者快速理解单反相机的结构组成与操作逻辑。在功能特性设计上，镜头模组采用多段式镜筒分层结构，还原了对焦环、变焦环的凹凸防滑纹理设计，镜筒边缘预留了镜头卡口的装配定位槽，可兼容同卡口规格的替换镜头模型；机身握持区按照人体工学做了弧度收窄处理，表面预留了防滑蒙皮的装配贴合面，能够匹配成年用户单手握持的手掌贴合弧度，降低长时间持握的疲劳感；顶部区域设计了闪光灯弹出舱、快门按键、模式拨盘的安装位，侧方预留了数据接口、电池仓的开合结构，所有功能按键的位置排布都参考了主流单反的操作逻辑，确保拇指、食指在握持状态下可自然触达常用操控按键。设计思路上优先还原单反相机的经典造型比例，在保证外观辨识度的基础上做了结构简化，将内部复杂的光学成像、电路主板结构做了模块化整合，既保留了外观的真实质感，也降低了结构验证阶段的装配复杂度；机身外壳采用分件设计，前壳、后壳、顶壳、底壳之间预留了卡扣与螺丝柱的装配位置，可直接用于手板制作的结构拆分参考。外形尺寸方面，整体按照全画幅单反的常规比例设计，含镜头的总长度约为145mm，机身宽度约为130mm，机身最大厚度约为75mm，镜头最大外径约为82mm，所有外凸结构如拨盘、闪光灯弹出后的高度都控制在常规相机包的收纳尺寸边界内，安装时可按照从内到外的顺序先装配内部支撑骨架，再依次扣合各面外壳，最后卡入镜头模组完成整体装配，各部件之间的配合间隙预留了0.15mm的公差余量，可满足3D打印手板、注塑开模验证的尺寸精度要求。
