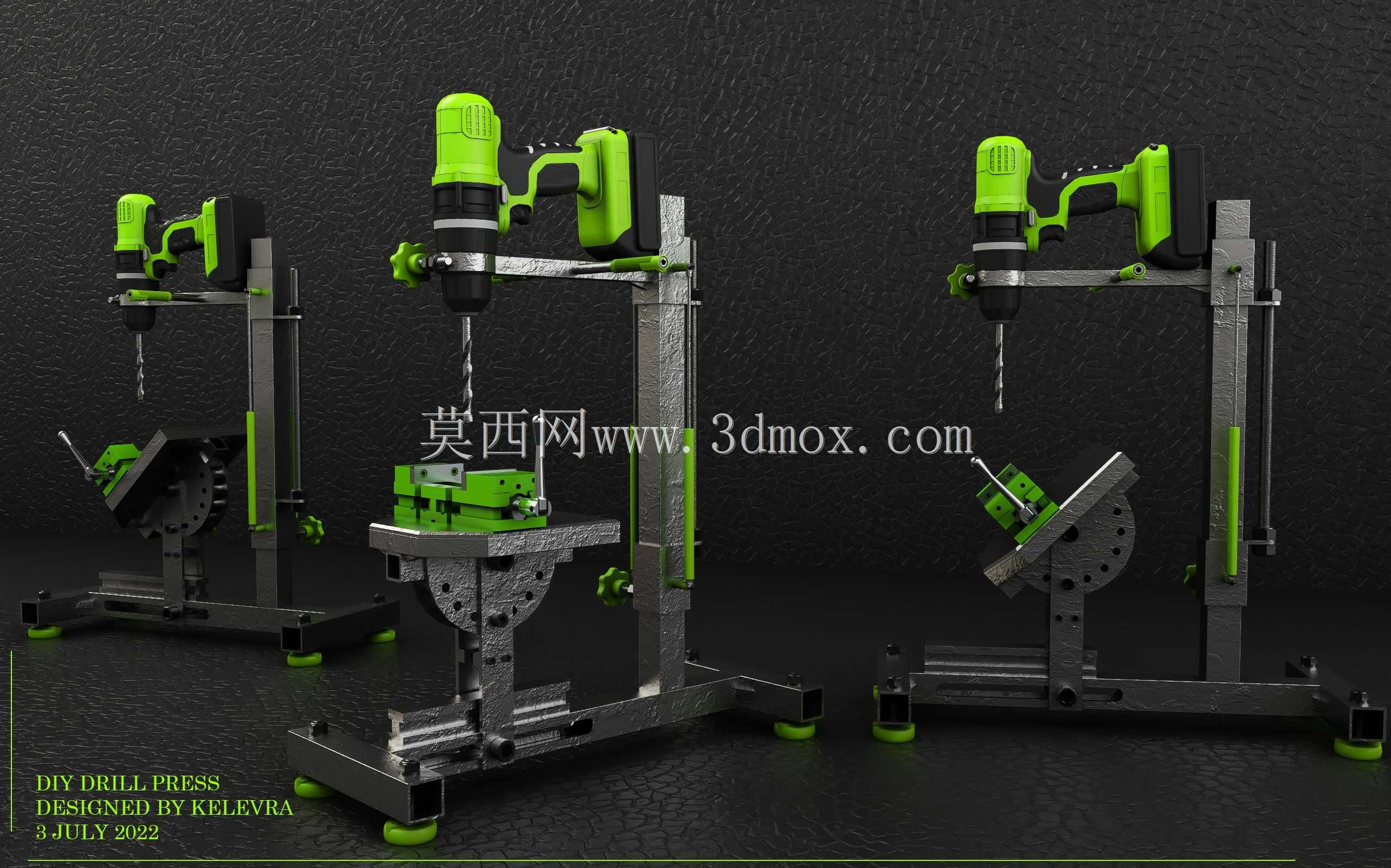

自制可调角度立式DIY钻床结构设计

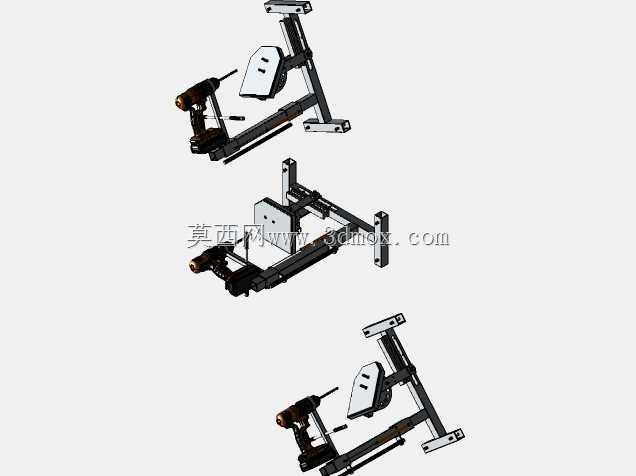

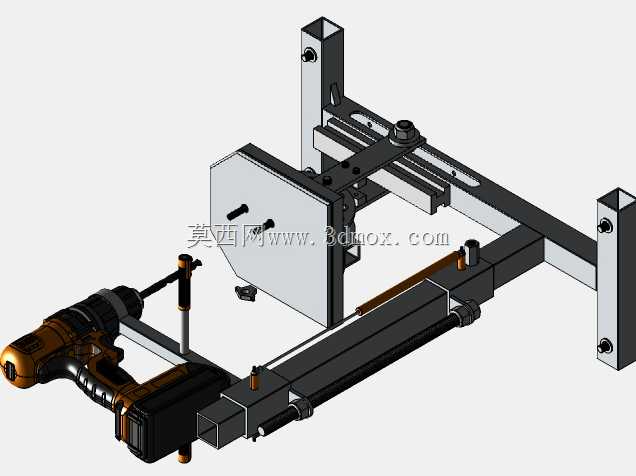

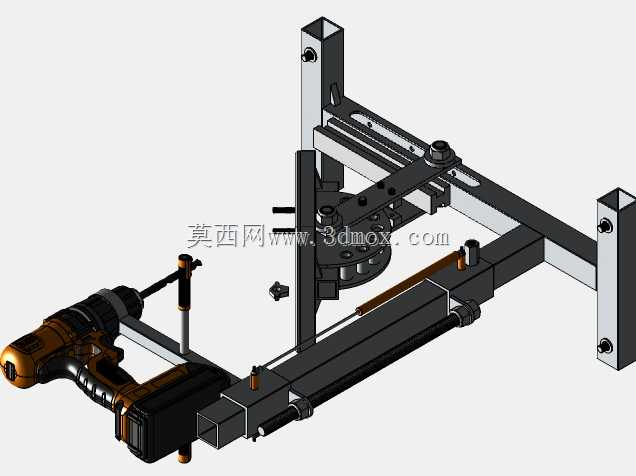

　　这款自制钻床的设计初衷，是填补小型加工场景下常规台钻无法完成多角度钻孔的功能空白，在个人机加工工坊、小型维修站点、模型制作工作室这类场景中，经常会遇到需要在工件斜面、异形面上完成垂直钻孔的需求，常规固定式台钻的主轴只能保持竖直进给，遇到这类加工需求时往往需要制作复杂的角度靠模，装夹找正的时间甚至超过钻孔加工本身，还容易因为装夹偏差导致孔位垂直度超差，这款可调角度的DIY钻床正是针对这类痛点完成的结构设计。从功能特性来看，设备保留了常规台钻的竖直进给能力，核心改进在于工作台组件的角度调节结构，工作台下方设置了带角度刻度的扇形回转支撑，配合快锁式压紧手柄，可以在0到90度范围内任意调整工作台倾斜角度，

　　调整到位后通过侧面的锁紧螺栓完成固定，不需要额外制作角度工装就能直接完成斜面钻孔作业，针对小型异形工件的装夹，工作台上预留了标准T型槽，可以搭配通用平口钳、角度夹具或者自制专用夹具完成固定，适配不同外形的加工件。设备的进给导向采用双圆柱导轨结构，相比单柱式台钻的悬臂结构，双导轨的导向间隙更小，进给过程中主轴的晃动量可以控制在0.02mm以内，能有效提升钻孔的位置精度，导轨表面做了硬化处理，长期往复进给也不会出现明显的磨损凹陷，延长设备的整体使用寿命。主轴动力部分采用通用手持电钻作为动力源，不需要单独定制主轴电机与钻夹头组件，既降低了整体制作成本，也方便后期维护更换，电钻通过环抱式夹具固定在进给滑台上，夹具内侧设置了橡胶缓冲垫，

　　既能避免夹伤电钻外壳，也能吸收电钻工作时产生的振动，减少振动传导到导轨和机架上导致的精度下降。机架部分采用标准方管焊接成型，底部四个支撑脚设置了可调式减震脚垫，既可以调整设备的水平度，也能进一步吸收钻孔时产生的振动，避免设备在加工过程中出现位移。从安装边界来看，设备整体占地面积不超过0.3平方米，整体高度控制在700mm以内，不需要专门的混凝土基础固定，直接放置在稳固的工作台面上就可以使用，适合空间有限的小型加工场景。设计过程中充分考虑了DIY制作的工艺可行性，所有金属结构件都可以通过常规的切割、钻孔、焊接工艺完成加工，不需要用到大型加工中心或者专用机床，导轨、锁紧螺栓、螺母这些标准件都可以直接从五金市场采购，不需要单独定制，

　　降低了自制的门槛。进给操作手柄设置在设备右侧，符合大部分操作人员的使用习惯，手柄的力臂长度经过优化，只需要较小的握力就可以完成进给操作，长时间加工也不容易产生疲劳。设备的工作台除了角度可调之外，还可以沿竖直方向调整高度，通过侧面的锁紧机构固定，加工不同高度的工件时不需要额外加装垫块，直接调整工作台高度就可以适配，进一步提升了加工的便利性。在实际使用场景中，这款设备不仅可以完成常规的金属、塑料、木材工件的钻孔作业，搭配相应的附件还可以完成轻载的铣削、打磨、攻丝作业，一机多用，能够满足小型加工场景下的大部分常规机加工需求，相比市售的同功能小型台钻，自制版本的结构可以根据自身的使用需求灵活调整，比如可以更换更大功率的动力单元、加长导轨行程来适配更大尺寸的工件，结构的拓展性更强。机架的后侧预留了集尘接口安装位，加工产生的切屑可以通过外接的集尘装置及时吸走，保持加工区域的整洁，也避免切屑飞溅伤人。所有的运动部件都设置了相应的防护结构，导轨的外露部分加装了防尘折布，避免金属切屑掉落到导轨表面划伤导向面，影响进给的顺畅度。
