可转位立卧两用砂带磨削装置结构

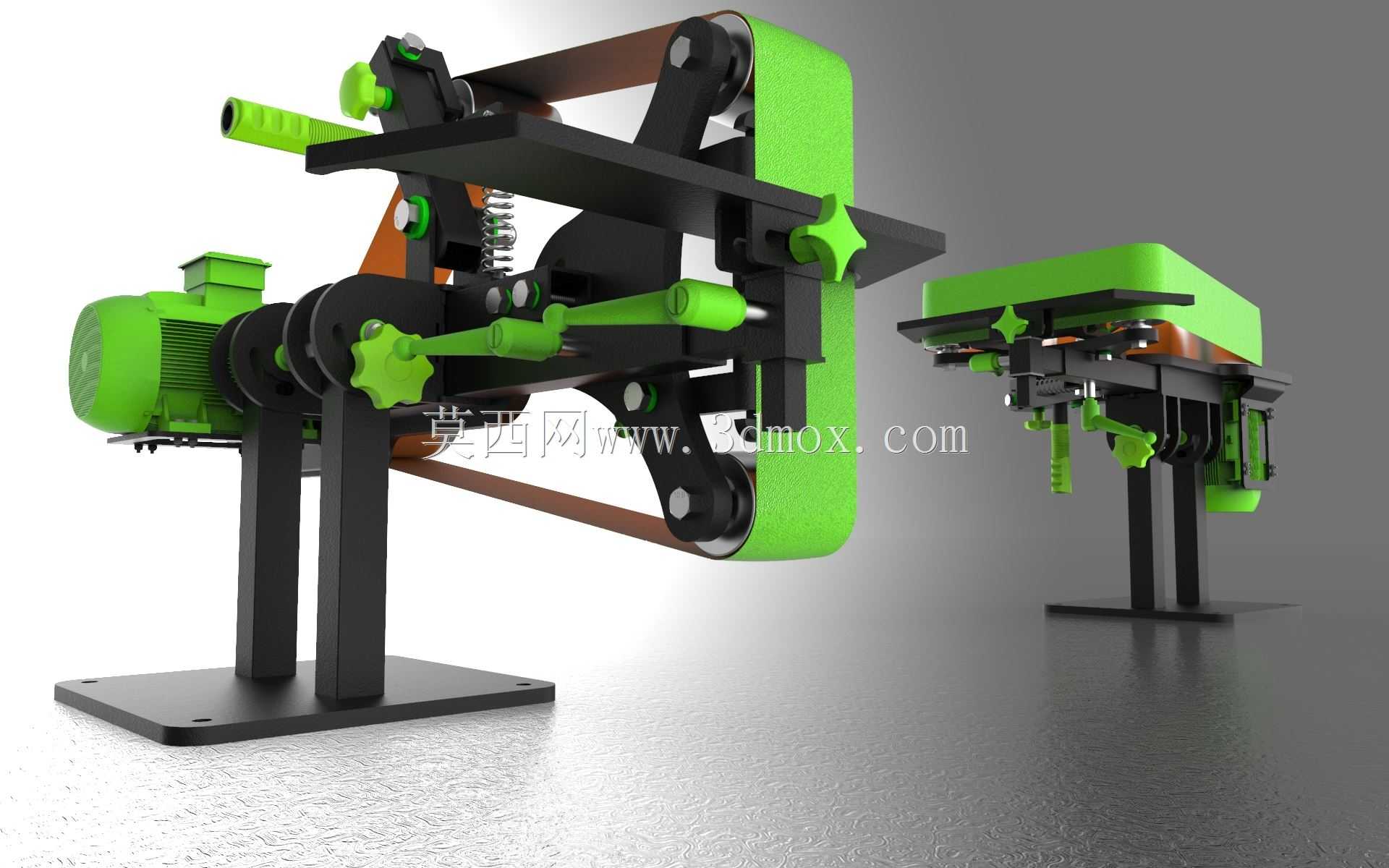

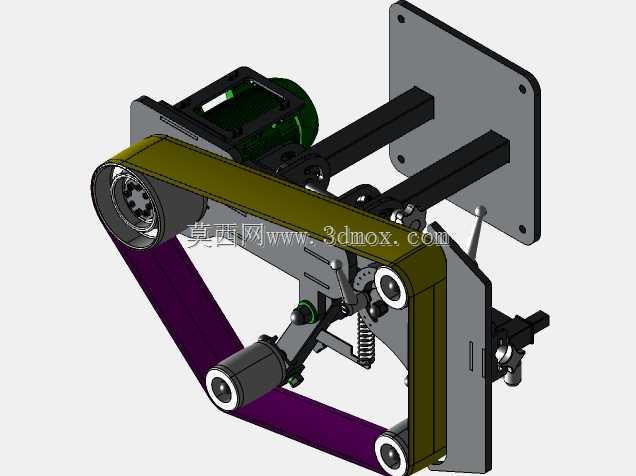

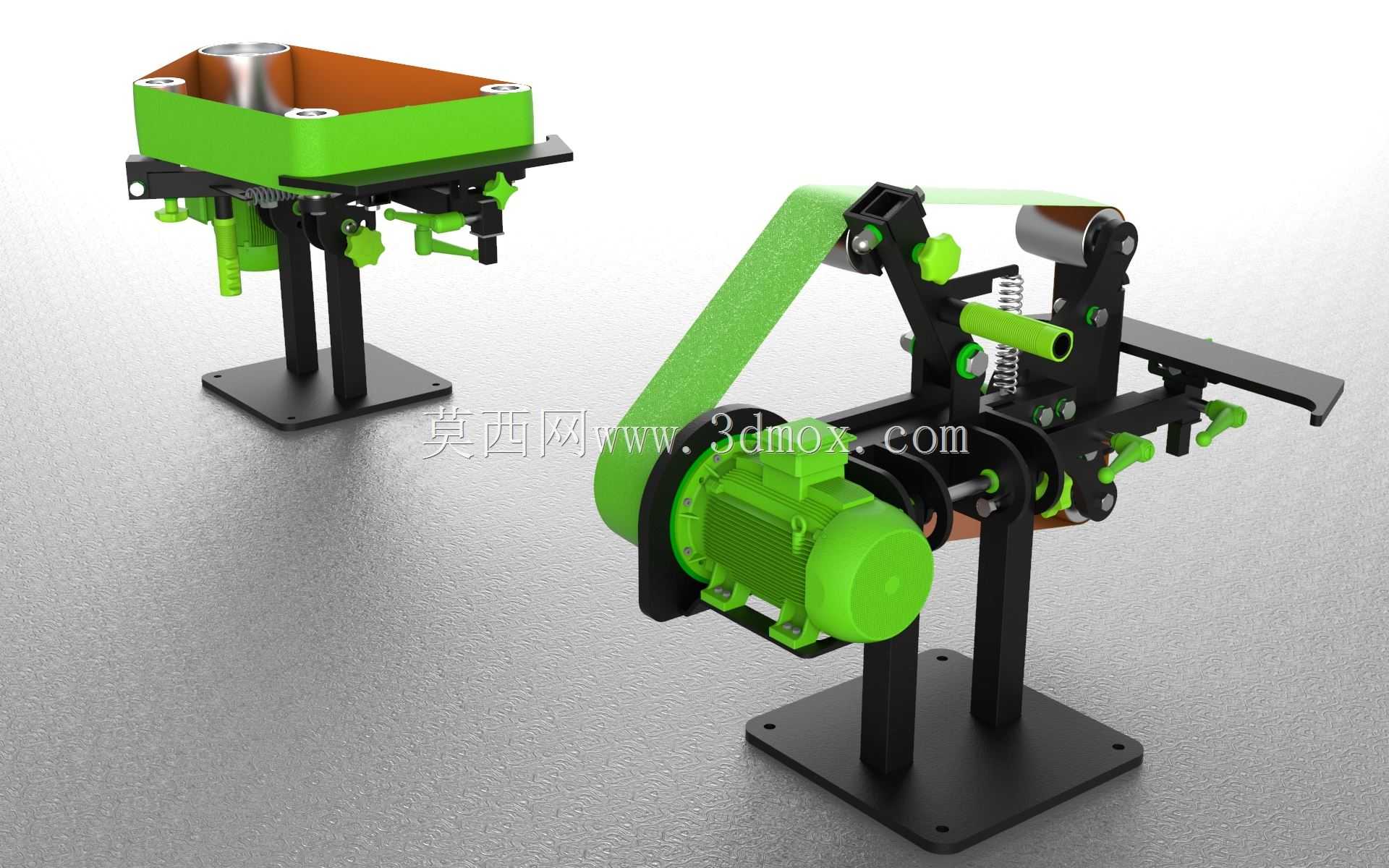

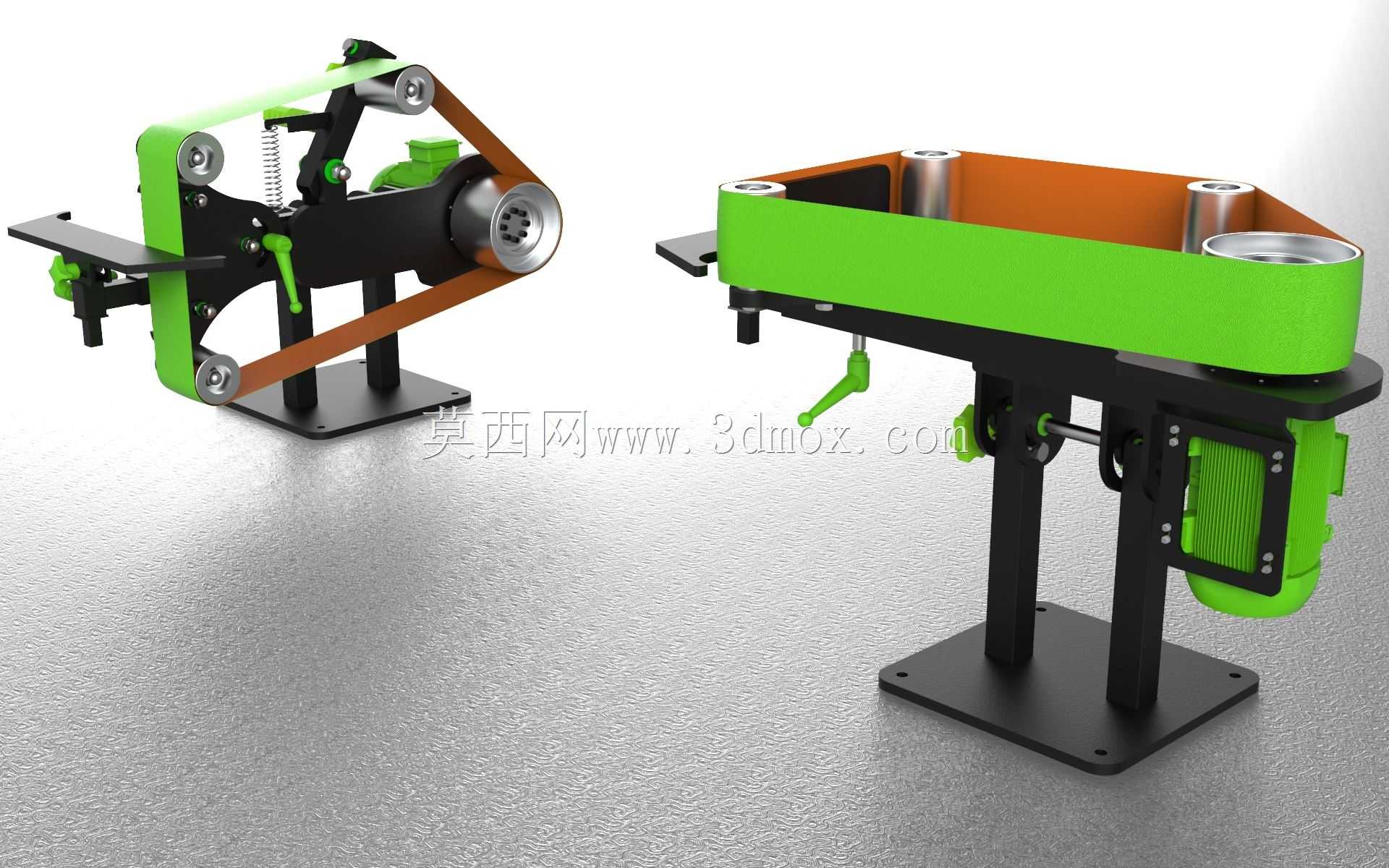

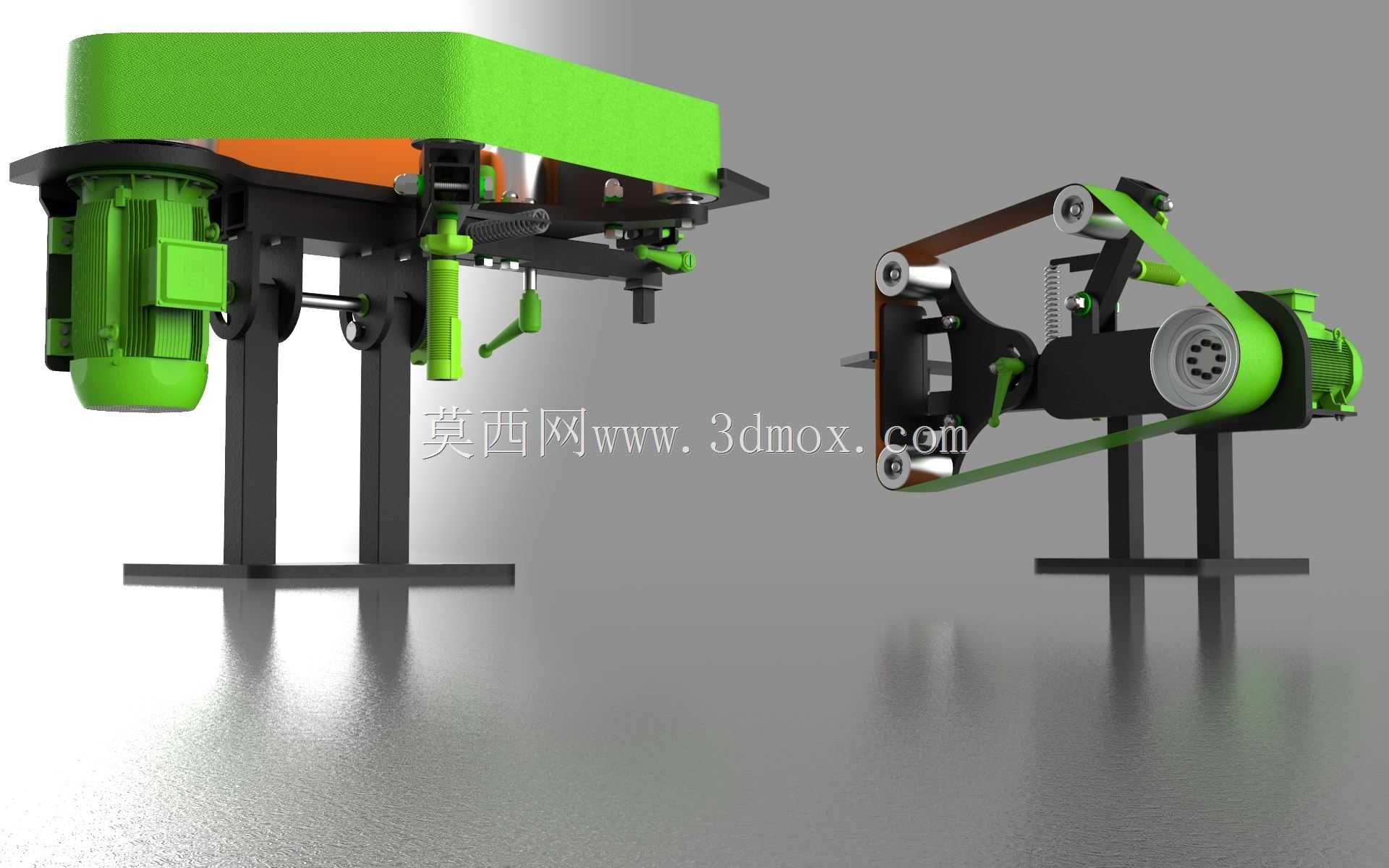

　　在五金加工、小型零部件修配、模具表面处理这类场景里，经常会遇到不同角度、不同方位的磨削需求，比如小型钣金件的焊缝打磨、异形金属件的飞边去除、轴类零件的端面修磨，要是用单一角度的砂带机，要么得反复挪动工件调整装夹姿态，要么得额外配角度工装，操作起来十分繁琐，这套可转位的立卧两用砂带磨削装置，就是针对这类多姿态磨削需求做的结构设计。整套装置的核心设计点在于前端磨削模组的90度旋转功能，整个前端承载砂带轮、张紧结构的模组可以绕固定转轴做整周90度的姿态切换，切换到立式状态时，砂带工作面呈垂直排布，适合处理工件的垂直面、侧边棱边、大平面的粗磨作业，比如钢板下料后的侧边毛刺去除，手持工件靠向垂直砂带就能顺着进给方向完成打磨，

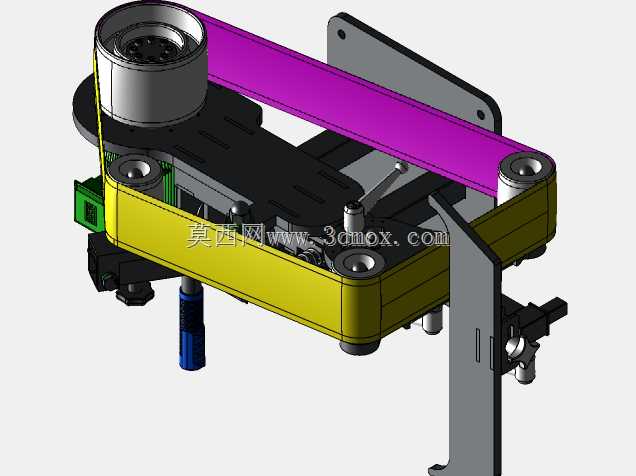

　　不需要把工件抬到过高的位置，操作时的施力方向更符合人体工学，长时间作业的疲劳度更低；切换到卧式状态时，砂带工作面呈水平排布，适合处理工件的水平面、端面、异形曲面的精磨作业，比如小型冲压件的表面氧化层打磨、五金零件的倒角处理，工件可以平稳放置在支撑台面上靠向砂带，磨削进给的稳定性更好，不容易出现打磨过切的问题。磨削盘的位置调整是这套装置的另一处实用设计，整个磨削接触轮的支撑座可以在x、y两个轴向做线性位移调整，调整到位后通过侧边的锁紧螺栓固定位置，这样就能根据不同的磨削需求调整接触轮的伸出长度、砂带的工作接触面积，比如处理窄缝位置的打磨时，可以把接触轮调整到伸出量更大的位置，让砂带的窄边接触工件，避免磨到不需要加工的区域；

　　处理大平面磨削时，可以把接触轮调整到和支撑座齐平的位置，让砂带的宽面完全接触工件，提升单次磨削的覆盖面积，提高加工效率。张紧结构采用弹簧配合调节螺母的设计，砂带套在主动轮和从动接触轮上之后，通过旋转调节螺母压缩弹簧，带动从动轮的支撑臂位移，就能给砂带施加合适的张紧力，弹簧的缓冲作用可以避免砂带在高速运转时因为硬张紧出现断裂、跳带的问题，长时间运转后砂带出现轻微伸长时，弹簧的预紧力也能自动补偿张紧量，不需要频繁停机调整张紧度，降低日常维护的频次。动力传递采用皮带传动结构，电机输出轴通过皮带连接主动砂带轮，皮带传动本身有一定的过载缓冲能力，要是磨削时施力过大出现负载骤增的情况，皮带会出现轻微打滑，不会直接憋停电机或者打坏传动结构，

　　同时皮带传动的噪音比齿轮传动更低，适合小型加工车间、维修工位这类对作业噪音有一定要求的场景。整套装置的安装边界做了紧凑化设计，底座采用加厚钢板焊接结构，底部预留了四个螺栓安装孔，可以直接固定在工作台或者工位架上，不需要额外做复杂的安装基础，整体占地尺寸控制在小型工位可容纳的范围，不管是固定在生产线上做定点磨削工位，还是放在维修车间做通用修磨设备都能适配。操作端的把手做了防滑包胶处理，旋转锁紧把手就能完成前端模组的角度切换，不需要额外使用扳手等工具，切换姿态的整个过程只需要十几秒，不会耽误正常的加工节奏，所有的调节位置都做了醒目的刻度标识，调整x、y向位置的时候可以直接参照刻度快速定位到常用的加工位置，不需要反复试凑调整量。在实际使用场景里，这套装置可以覆盖从粗磨到半精磨的多道工序，粗磨时换用粗粒度砂带，配合大接触面积的卧式姿态，可以快速去除工件的大余量飞边、焊渣；精磨时换用细粒度砂带，配合立式姿态的窄边接触，可以完成工件的倒角、表面抛光等精细作业，一套设备就能替代单独立式砂带机和卧式砂带机的功能，减少工位的设备占用面积，也降低了设备采购的成本。结构上所有的转动部位都加装了防尘密封轴承，磨削产生的金属碎屑不会轻易进入轴承内部，延长转动部件的使用寿命，日常维护只需要定期清理砂带罩内部的积屑、检查皮带的磨损情况就可以，维护难度很低，没有复杂的液压、电控结构，普通的机修人员就能完成日常的保养和易损件更换。
