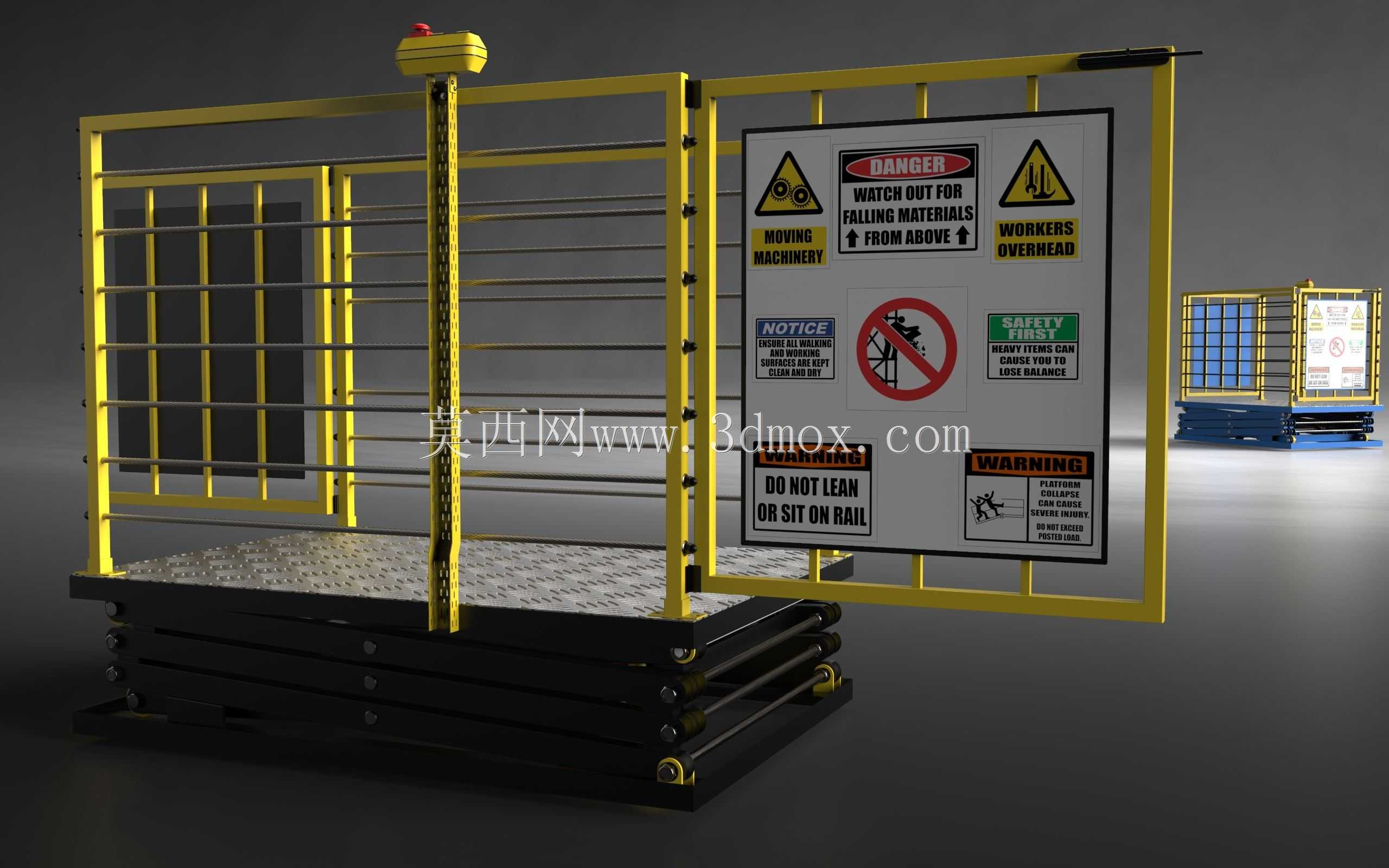

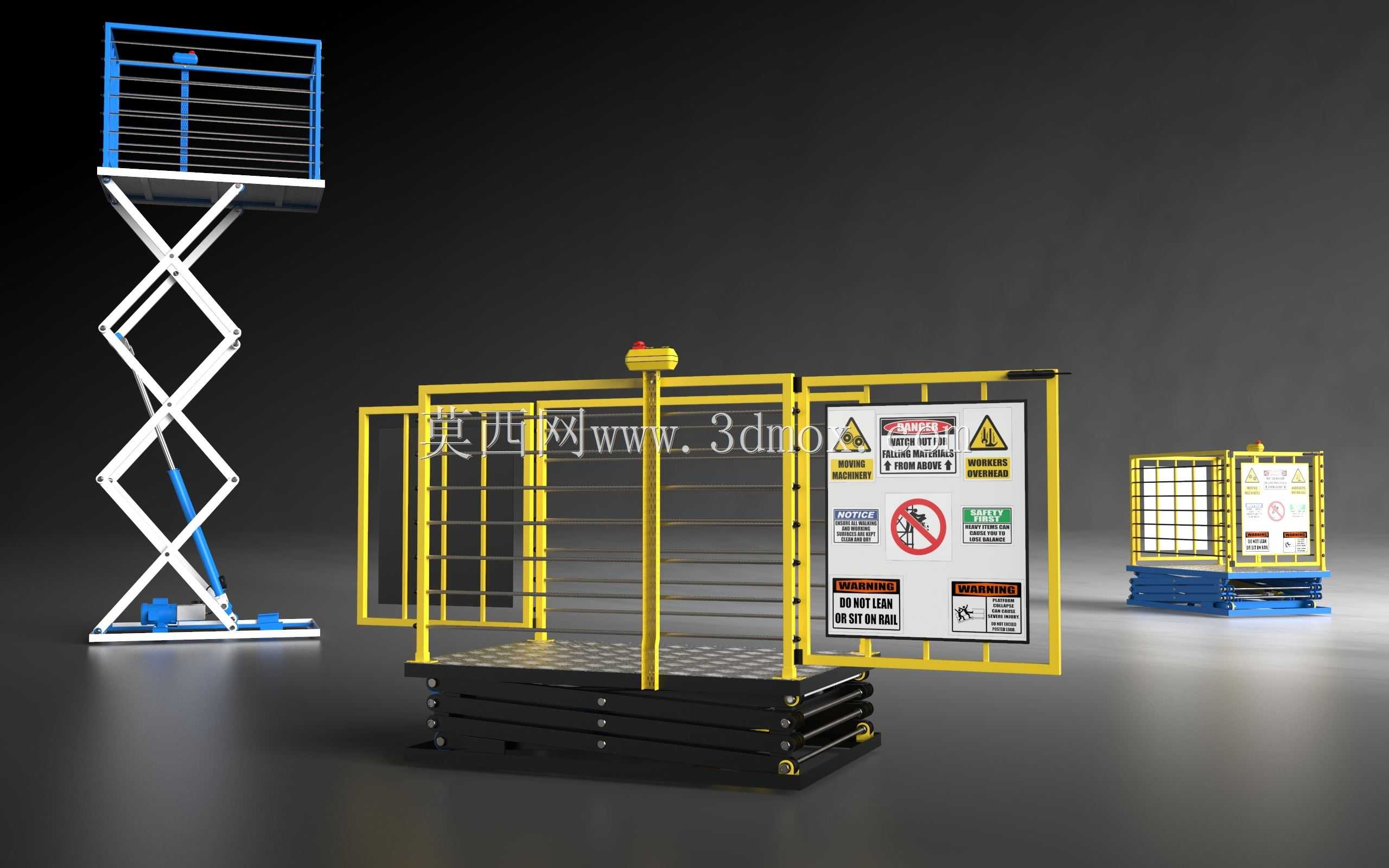

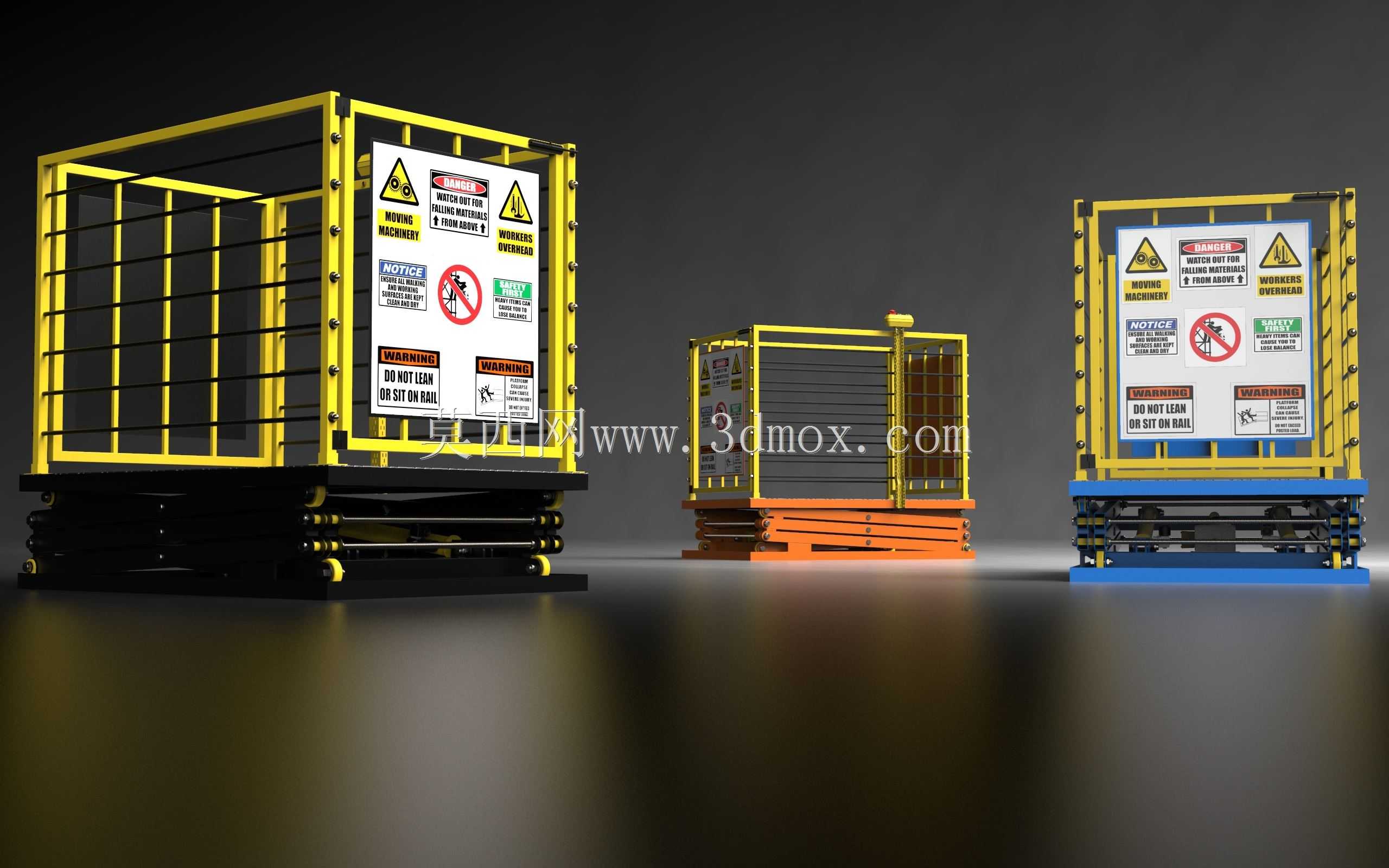

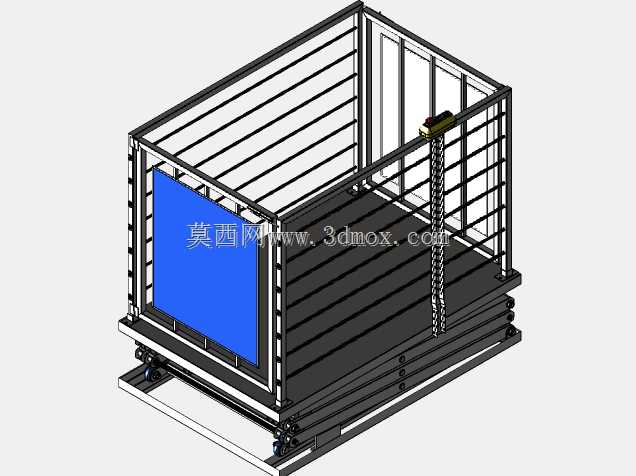

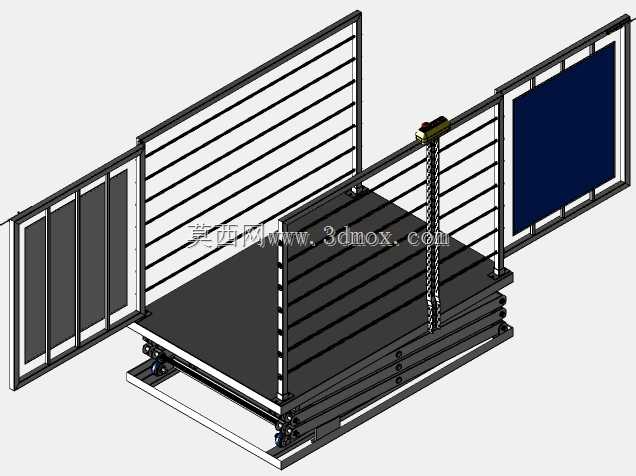

剪式液压起重支撑设备结构设计方案

　　在车辆维保、小型设备安装移位、轻型构件顶升调平的作业场景里，剪式结构的液压顶升设备一直是一线作业人员使用频率极高的工装，区别于直立式油压顶的大行程高顶升高度特性，剪式结构的设备初始高度更低，能够伸入底盘间隙更小的作业点位，比如家用轿车的底盘侧边支撑位、小型流水线设备的底部抬升位，不需要提前预留过大的塞入空间，这也是这类结构在民用维保、轻型工装场景里普及度极高的核心原因。

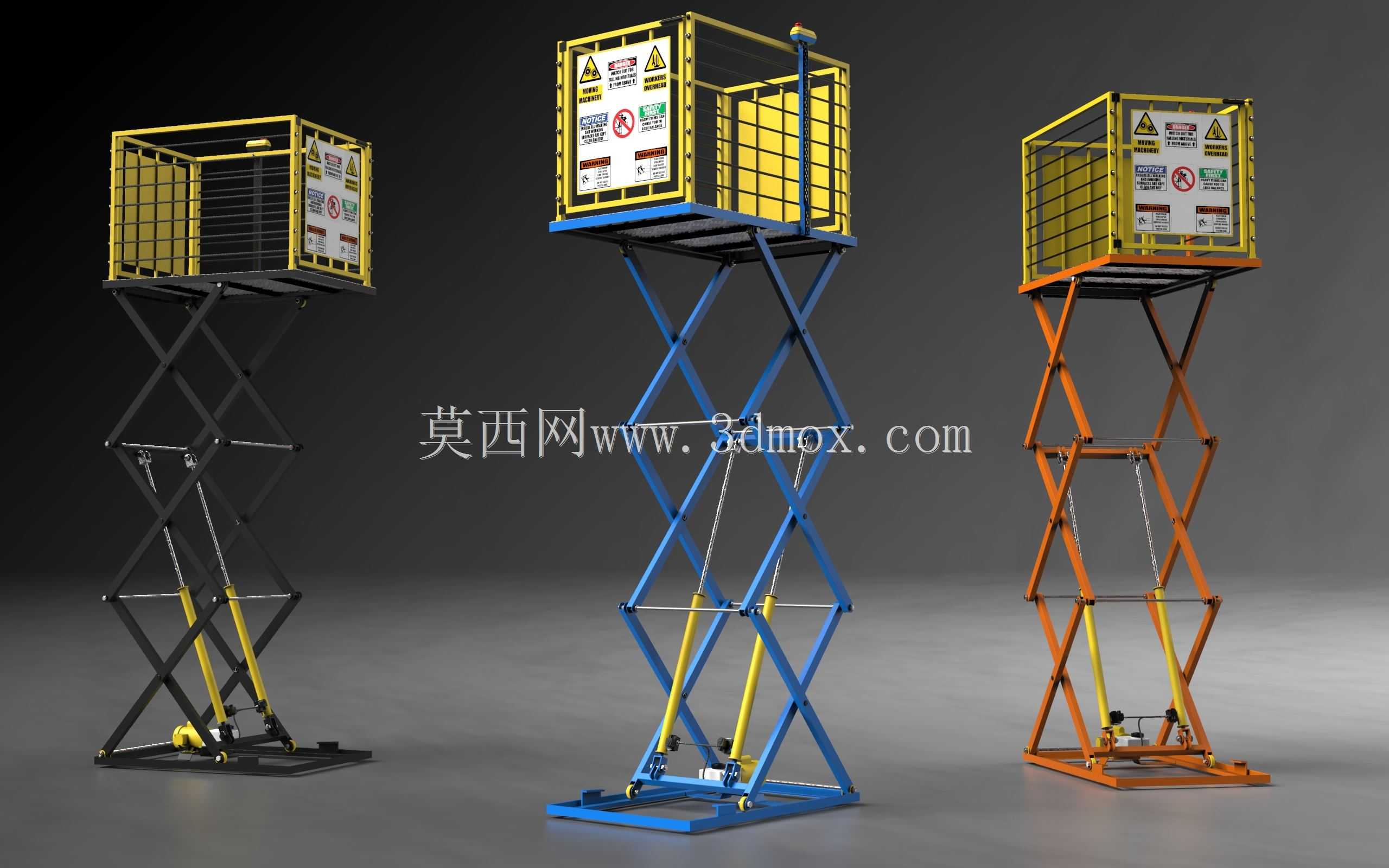

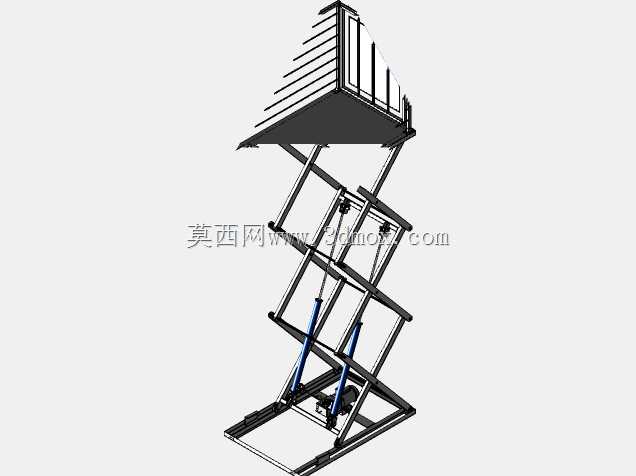

　　从结构设计逻辑来看，这套剪式顶升结构采用多组交叉铰接的金属臂作为承重传力构件，铰接点全部采用销轴配合耐磨衬套的连接方式，既保证臂体开合过程中的转动顺滑度，也能在长期承受交变载荷的工况下减少铰接位置的磨损量，避免出现顶升过程中臂体晃动、卡位的问题。驱动端采用集成式的液压推杆，推杆的两端分别铰接在两组交叉臂的中部点位，通过液压推杆的伸缩带动交叉臂的夹角变化，实现顶部支撑平台的垂直升降，相比传统的螺旋丝杆驱动的剪式顶，液压驱动的输出力更线性，作业过程中不需要反复施加径向力转动摇杆，单人操作的劳动强度更低，同时液压回路自带的自锁特性，能够在顶升到位后自动锁止支撑高度，不会因为负载波动出现缓慢回落的安全隐患。

　　设计过程中首先要明确的是安装边界尺寸，设备完全收拢状态下的整体高度控制在120mm以内，保证能够伸入绝大多数家用轿车、轻型商用车辆的底盘支撑间隙，收拢状态下的整体长度控制在380mm，宽度控制在180mm，整体重量控制在12kg以内，方便单人携带转场，不需要额外的搬运辅助设备。顶部的支撑面采用带防滑齿纹的弧形托块，托块可以在小角度范围内自适应偏转，贴合车辆底盘的支撑筋位，避免顶升过程中出现滑脱问题，托块的表面做了淬硬处理，长期接触金属支撑位也不会出现压痕变形。底部的支撑底座采用加宽的平板结构，底座底面做了防滑纹理处理，在水泥地面、沥青地面作业时能够增大接触摩擦力，避免顶升过程中底座侧滑，同时加宽的底座也能降低整体的接地比压，在松软的地面作业时不会出现底座下陷的问题。

　　功能特性层面，这套结构的额定顶升载荷设计为3吨，完全覆盖家用轿车、小型SUV的整备重量需求，最大顶升高度控制在450mm，能够满足车辆换胎、底盘检查作业时的高度需求，不会因为顶升高度不足导致轮胎无法完全脱离地面。液压回路里设计了过载溢流阀，当负载超过额定载荷的1.1倍时，溢流阀会自动开启泄压，避免超负载使用导致臂体变形、液压密封件损坏的问题。泄压操作采用旋钮式的慢降结构，转动泄压旋钮时可以通过控制开度调节回落速度，不会出现突然快速下落的问题，保证作业过程的安全性，尤其是在支撑设备进行底部检修时，慢降结构能够给作业人员留出足够的反应时间规避风险。

　　在构件的细节设计上，所有的承重臂都采用高强度合金钢板冲压成型，臂体的截面做了折弯加强筋处理，在不增加整体壁厚和重量的前提下提升臂体的抗弯曲强度，避免长期满负载使用后臂体出现弯曲变形。铰接位置的销轴采用40Cr材质调质处理，表面做淬火硬化，硬度达到HRC45-50，配合铜基石墨耐磨衬套，不需要频繁加注润滑脂也能保证长期转动顺畅，减少日常维护的工作量。液压油缸的密封件采用耐油橡胶材质，能够在-20℃到60℃的环境温度下正常工作，不会因为低温环境出现密封件硬化漏油、高温环境出现密封件软化内泄的问题，适配不同地区的户外作业环境需求。

　　实际作业过程中，这类剪式液压顶的使用场景并不局限于车辆维保，在小型机电设备安装时，也可以用来抬升设备底座进行垫铁调平，或者在仓储场景里抬升重型货箱进行移位作业，相比大型起重设备，这类小型顶升工具的使用灵活性更高，不需要外接电源或者气源，纯手动液压驱动的方式能够在无动力的户外场景正常使用。设计时也充分考虑了收纳的便利性，设备收拢后整体为规整的长方体结构，可以直接放在车辆的后备箱储物槽内，不会占用过多的储物空间，顶部的托块和底部的底座都做了圆角处理，收纳过程中不会刮伤车辆内饰或者其他存放的物品。操作端的摇把采用可拆卸式结构，摇把的握柄位置套有防滑橡胶套，操作时不容易打滑，拆卸后可以和主体一同收纳，不会出现零散配件丢失的问题。
