适配ArduinoNANO的DIN导轨安装卡座结构

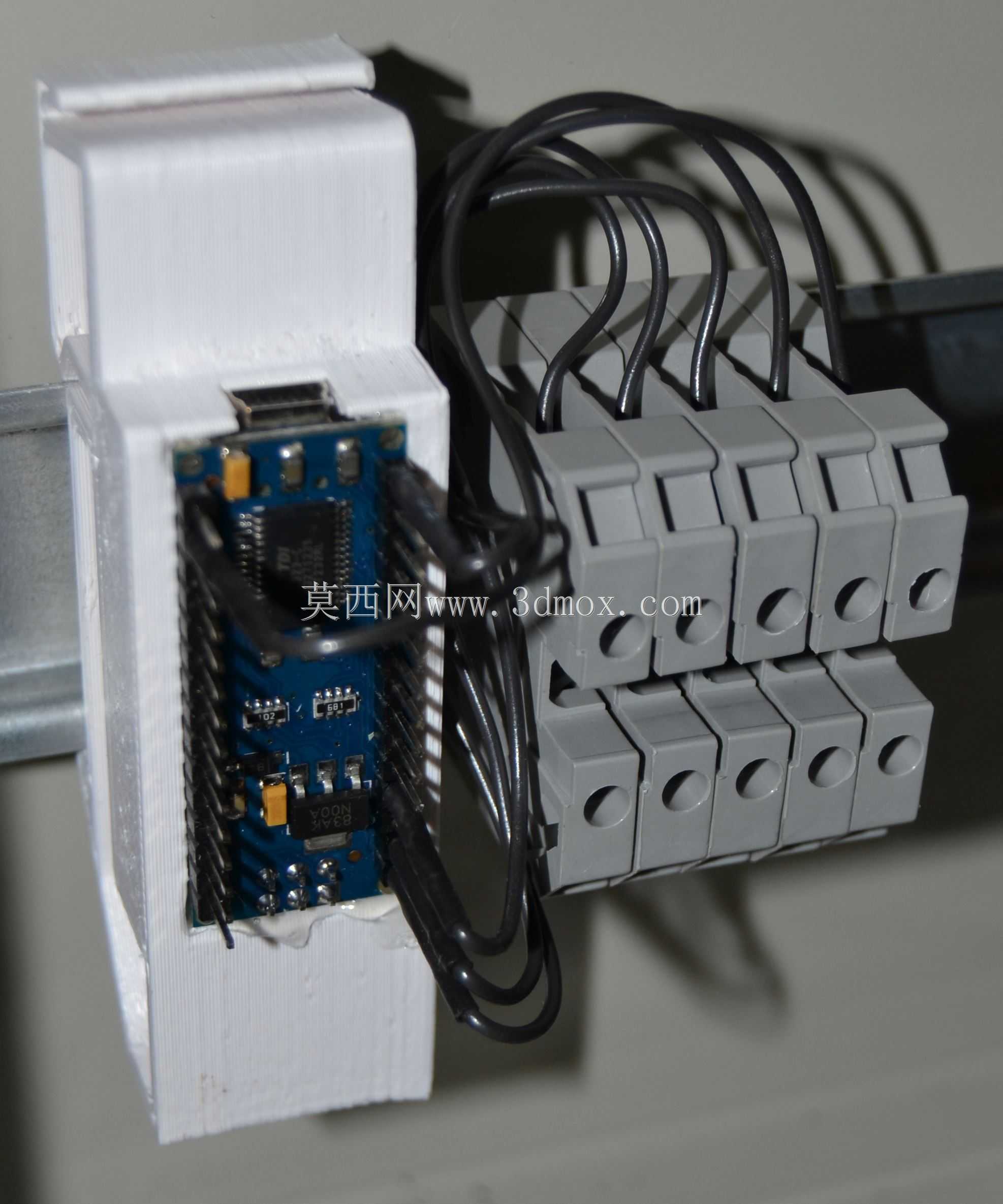

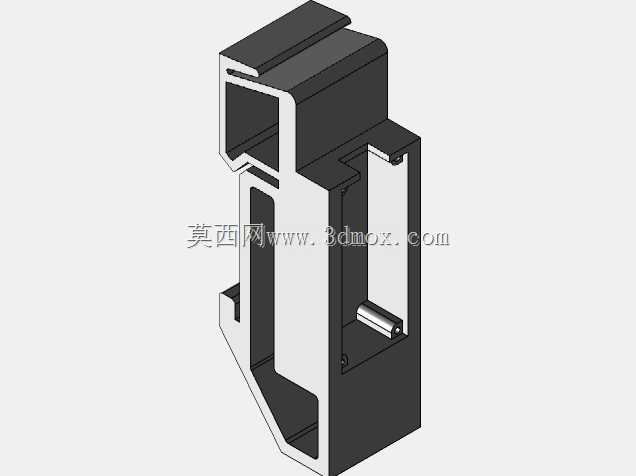

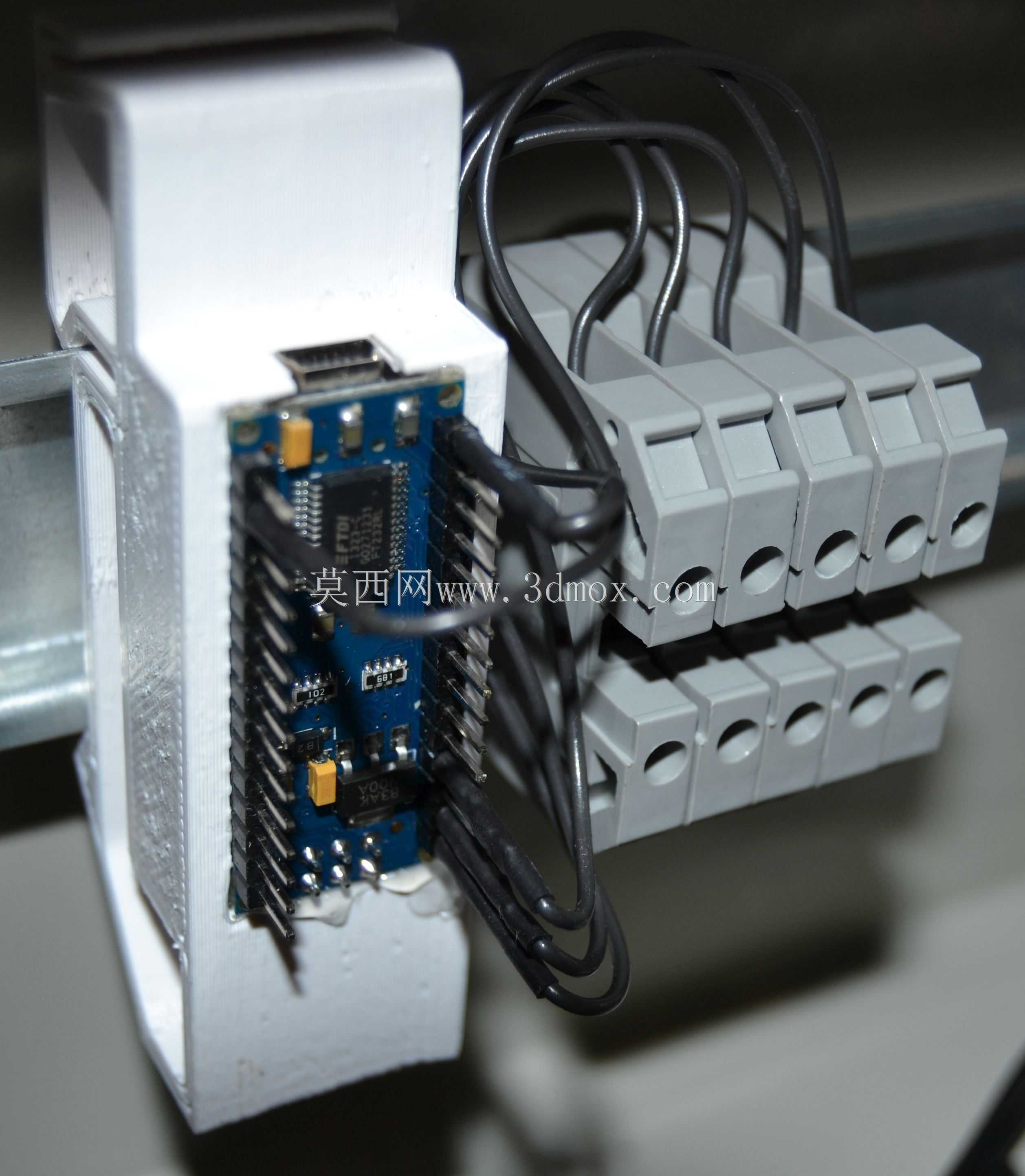

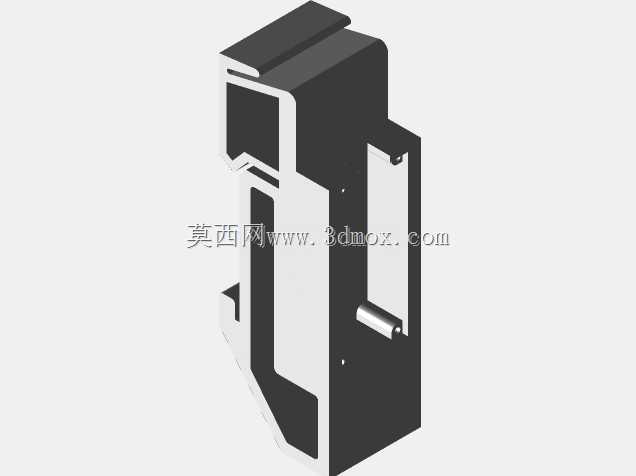

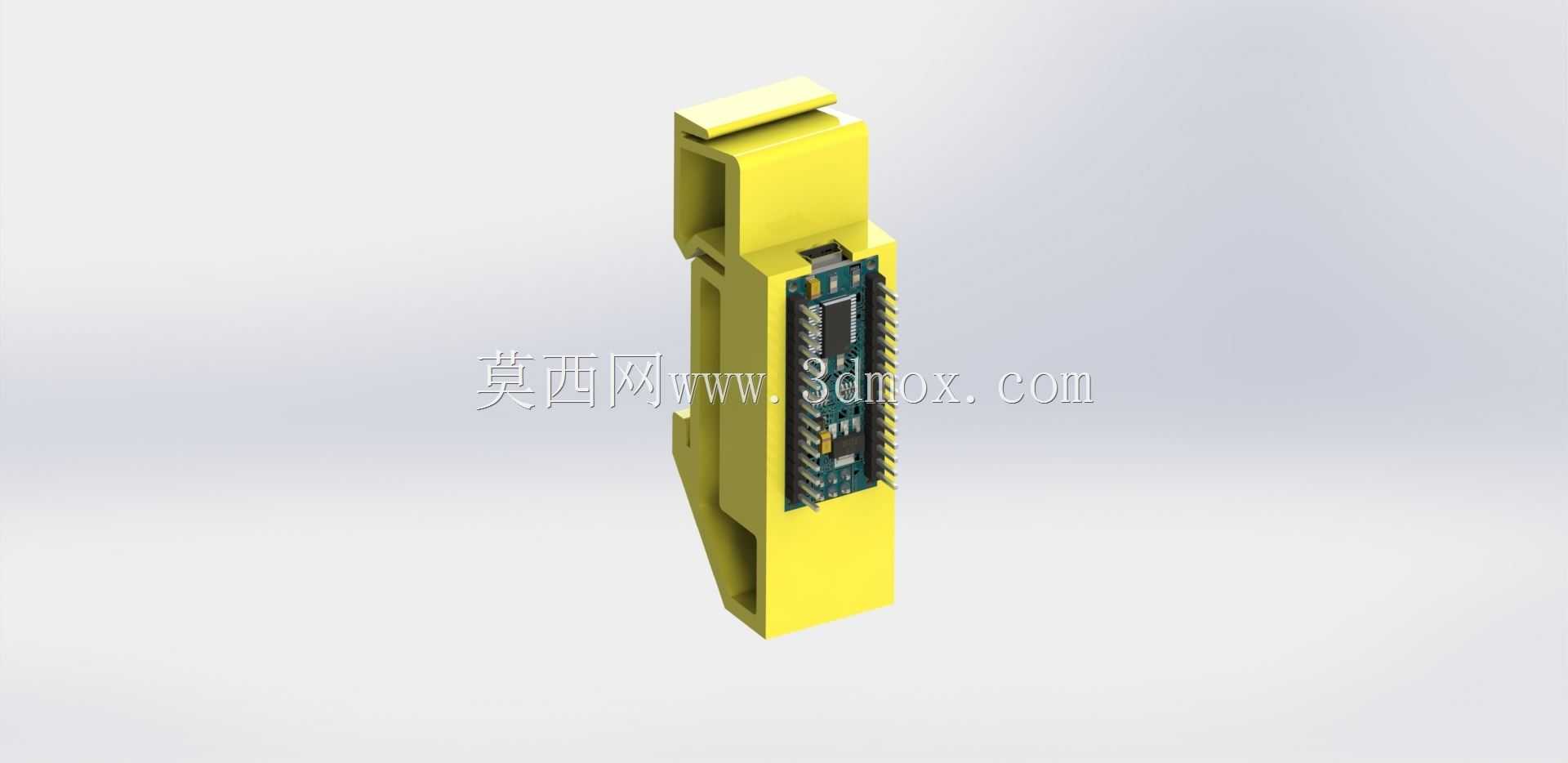

在工业自动化控制、小型电控柜集成、嵌入式工控模块部署场景中，Arduino NANO作为紧凑型开源控制板，常被用于小型逻辑控制、传感器数据采集、简易执行器驱动等场景，但常规的Arduino NANO多采用螺丝固定、胶粘或面包板插接的方式部署，在存在振动、需要频繁维护更换、布线规整度要求高的工业柜内环境中，这类固定方式存在拆装效率低、固定可靠性不足、布线杂乱的问题，这款DIN导轨安装结构正是为解决这类场景痛点设计。该结构整体为卡扣式卡座设计，主体采用一体化卡扣结构，可直接卡装在标准DIN导轨上，无需额外螺丝固定，卡座内部预留了与Arduino NANO板型完全匹配的嵌装槽位，控制板可直接推入槽位完成固定，槽位边缘预留了引脚避让空间，不会遮挡板载的排针接口、USB接口与复位按键，方便外接接线与程序烧录操作。设计过程中重点考量了安装的便捷性与固定可靠性，卡座与导轨配合的卡扣部位做了弹性让位设计，安装时只需将卡座上侧卡入导轨上沿，下侧轻压即可完成卡装，拆卸时只需撬动下侧卡扣即可快速取下，无需借助额外工具；卡座与控制板的配合间隙控制在0.2mm以内，既保证控制板可以顺畅推入，又不会在设备运行振动时出现松脱晃动。外形尺寸上，卡座整体宽度与Arduino NANO板宽保持一致，长度仅比控制板长12mm用于预留导轨卡扣的结构空间，整体突出导轨表面的高度控制在18mm以内，不会占用过多柜内纵深空间，可紧密并排安装多块控制板，大幅提升电控柜内的空间利用率。安装边界方面，该卡座适配行业通用的35mm标准DIN导轨，卡扣的卡合行程可兼容1mm厚度以内的导轨板材，卡座两侧预留了1mm的安装间隙，即使导轨上相邻安装其他电气元件，也不会出现干涉问题；卡座底部做了镂空设计，既可以减少材料用量，也能为控制板背面的元件提供散热空间，避免长时间运行时热量堆积影响控制板稳定性。在实际使用场景中，这款安装卡座可将零散的Arduino NANO控制板规整安装在电控柜的标准导轨上，与继电器、端子排、断路器等常规工控元件保持统一的安装方式，让柜内布线更加规整，维护时可单独拆下某一块控制板进行调试更换，无需拆卸周边其他元件，大幅提升小型工控系统的组装与维护效率，同时卡扣式的固定结构可抵御设备运行过程中的持续振动，避免控制板移位、接线松脱等问题，提升小型控制系统的运行可靠性。
