15英寸改装款汽车铝合金轮毂三维设计

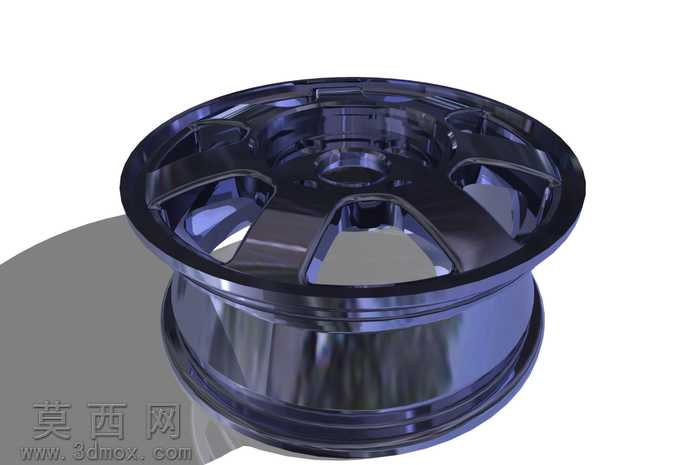

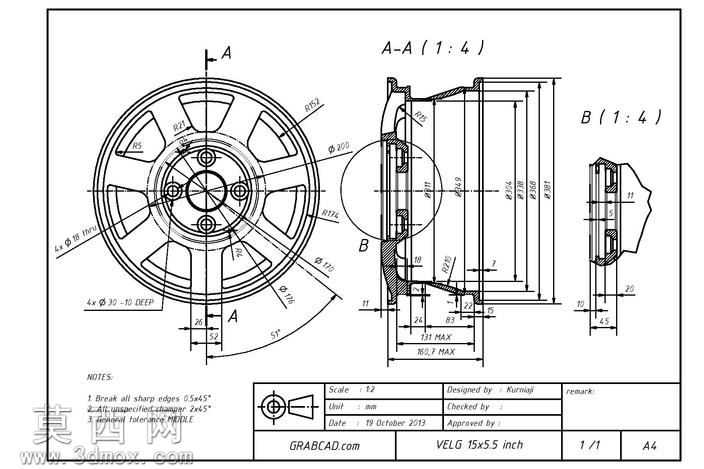

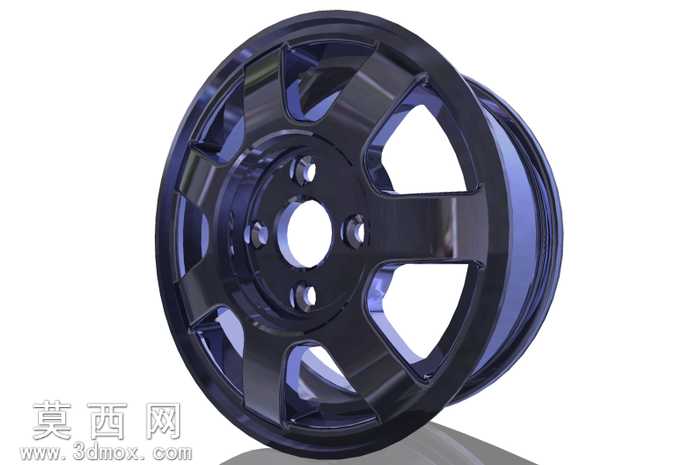

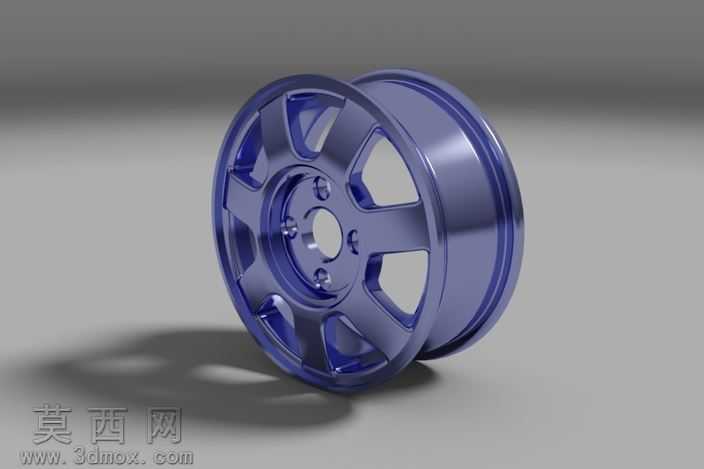

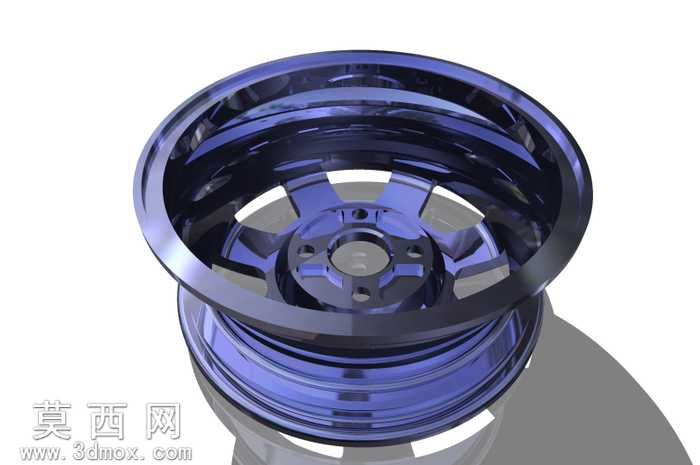

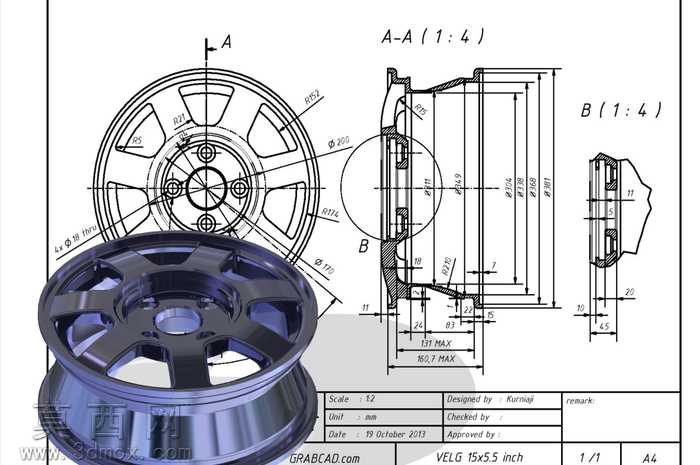

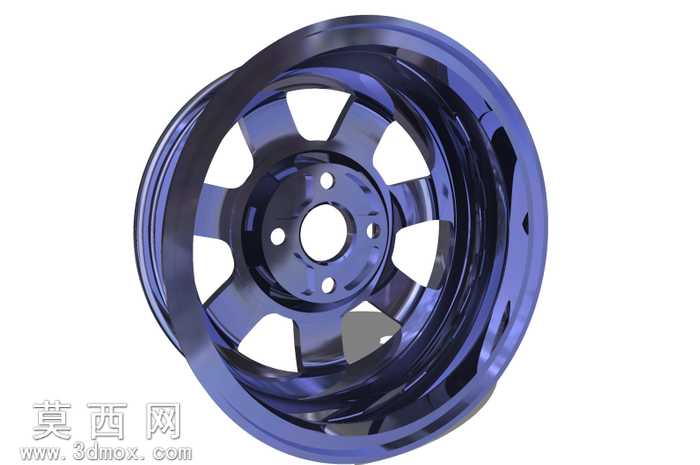

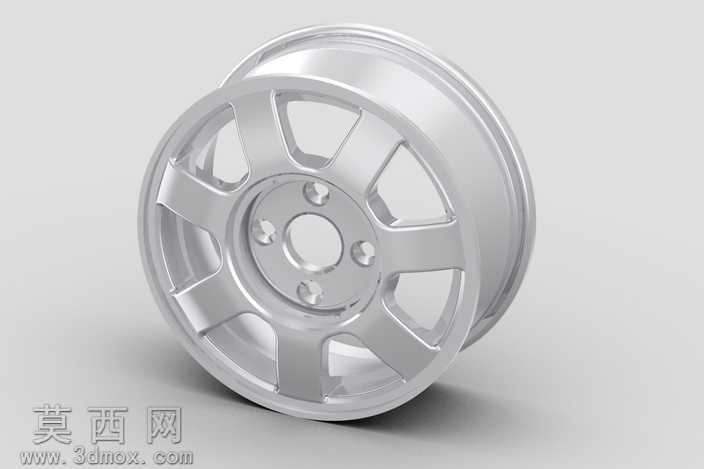

本作品为15英寸规格的乘用汽车铝合金轮毂三维建模成果，建模过程以实物逆向工程为基础，结合正向设计优化完成，整体尺寸严格遵循15英寸×5.5英寸的实装参数标准，适配常规小型乘用车辆的轮胎装配需求。建模阶段首先通过对实体轮毂的结构扫描获取基础点云数据，经过点云降噪、特征线提取、曲面重构等步骤完成基础轮廓搭建，针对轮毂的辐条造型、安装孔位、轮缘密封结构、中心定位孔等关键部位进行了参数化修正，确保各部位尺寸公差符合汽车车轮的装配精度要求。模型完整还原了七辐式镂空辐条的力学结构，辐条采用变厚度曲面过渡设计，既保证了轮毂整体的结构强度，也兼顾了轻量化设计需求，安装盘面均匀分布四个螺栓固定孔，孔位周边做了凸起加强结构，中心定位孔与轴头配合的部位做了精准的同轴度约束，轮辋部分完整还原了胎圈座、轮缘、气门嘴安装孔的细节结构，可直接用于后续的工程装配验证、有限元受力分析或者3D打印样件制作。材质与渲染阶段，为还原真实铝合金轮毂的视觉效果，采用了金属烤漆材质，基底设置为高反射的铝合金金属属性，表层添加半透明的深蓝色烤漆层，调整材质的粗糙度、反射率与菲涅尔效应参数，模拟出金属烤漆细腻的光泽质感与环境反射效果；渲染场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，凸显轮毂曲面的流畅弧度与金属质感，地面添加柔和的投影效果，还原真实的光影层次，让渲染成品具备产品级展示效果。设计过程中对原实物的局部结构做了优化调整，修正了逆向扫描过程中产生的曲面误差，对辐条与轮辋衔接的圆角做了顺滑处理，避免了应力集中的结构问题，整体模型结构完整，曲面质量达到G2连续标准，无破面、重叠面等建模问题，可兼容主流三维工程软件的编辑与调用，能够用于汽车零部件设计教学、改装方案展示、产品结构验证等多个场景。
