车用圆形反光反射器三维结构设计

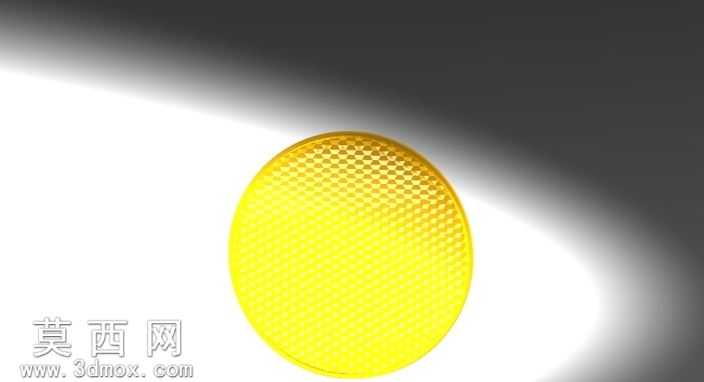

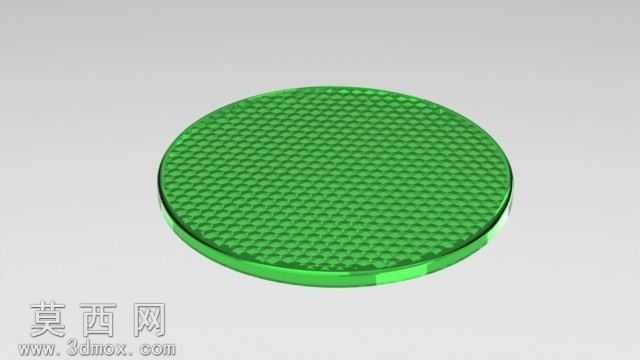

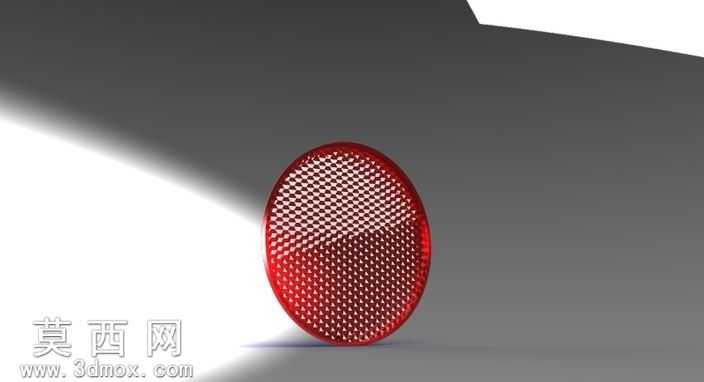

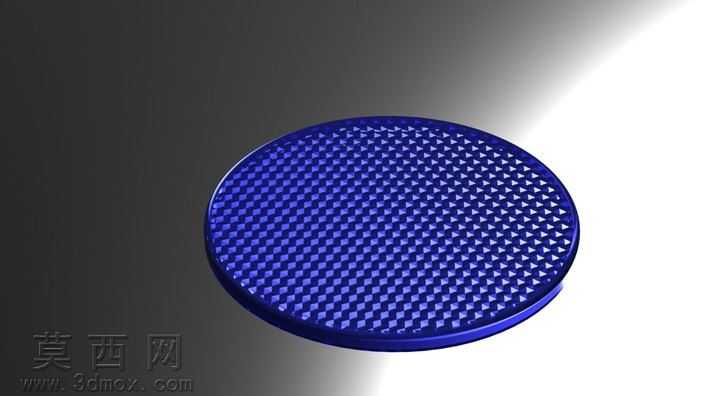

本款圆形反射器的三维建模工作依托主流三维设计软件完成，建模初期首先明确产品核心功能定位，即作为被动光学警示部件，通过内部微结构实现光线逆反射，因此建模全程围绕光学结构实现与外观规整性两大核心目标推进。首先进行基础外形建模，以77毫米直径的正圆形作为产品外轮廓基准，拉伸生成1.34毫米厚度的基础基体，基体边缘做微小圆弧倒角处理，避免尖锐棱边带来的安装划伤风险，同时保证外轮廓的圆润观感。完成基础基体搭建后，重点进行反射面微结构的建模设计，反射面采用密集排布的微角锥阵列结构，每一个微角锥单元都按照逆反射光学原理进行角度校准，保证入射光线能够按照原路径反射回去，建模过程中通过阵列特征快速生成整面微结构，同时对边缘区域的微单元做适配性裁切，保证所有微结构都处于圆形轮廓范围内，不会出现结构溢出的问题。材质设置阶段，针对反射器的使用场景做差异化材质调配，外表面的透明保护层采用高透光聚碳酸酯材质参数，调整折射率、粗糙度参数模拟硬质透明塑料的通透质感，内部微反射层采用高反射率的红色光学材质，调整漫反射、高光参数还原车用反射器的醒目标识红色，同时给微结构表面添加极细微的粗糙度参数，模拟真实注塑成型后的表面质感，避免渲染效果过于失真。渲染环节采用影棚级布光方案，主光源采用侧上方45度角的柔光光源，打亮反射器的曲面轮廓，同时添加辅助光源勾勒边缘的高光带，背景采用渐变灰色调突出红色反射器的主体地位，通过光影变化展现微结构阵列的细腻质感，让渲染图能够清晰呈现产品的外观细节与结构特征。结构设计上充分考虑实际安装需求，基体背面预留适配安装的卡扣位与粘贴平面，可适配不同的安装场景，整体壁厚均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缩痕、变形等问题，所有结构转角都做了工艺圆角处理，提升模具使用寿命与成品成型率。整个建模过程严格遵循尺寸参数要求，所有特征都做全参数化约束，方便后续根据不同车型的安装需求调整直径、厚度以及微结构的排布密度，实现模型的快速迭代修改，模型同时兼容多版本三维软件打开，可直接用于后续的结构验证、模具开发以及产品渲染展示工作。
