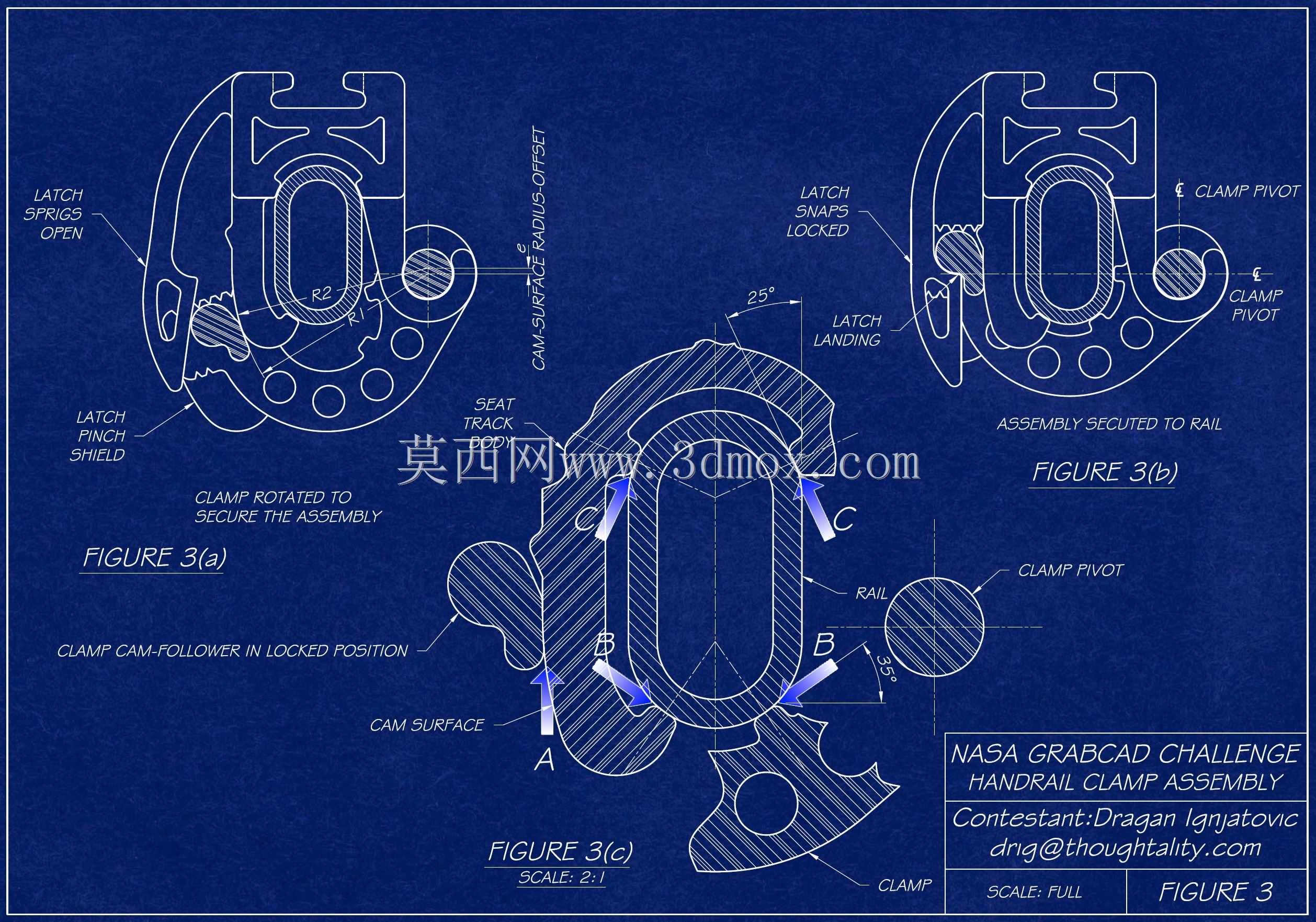

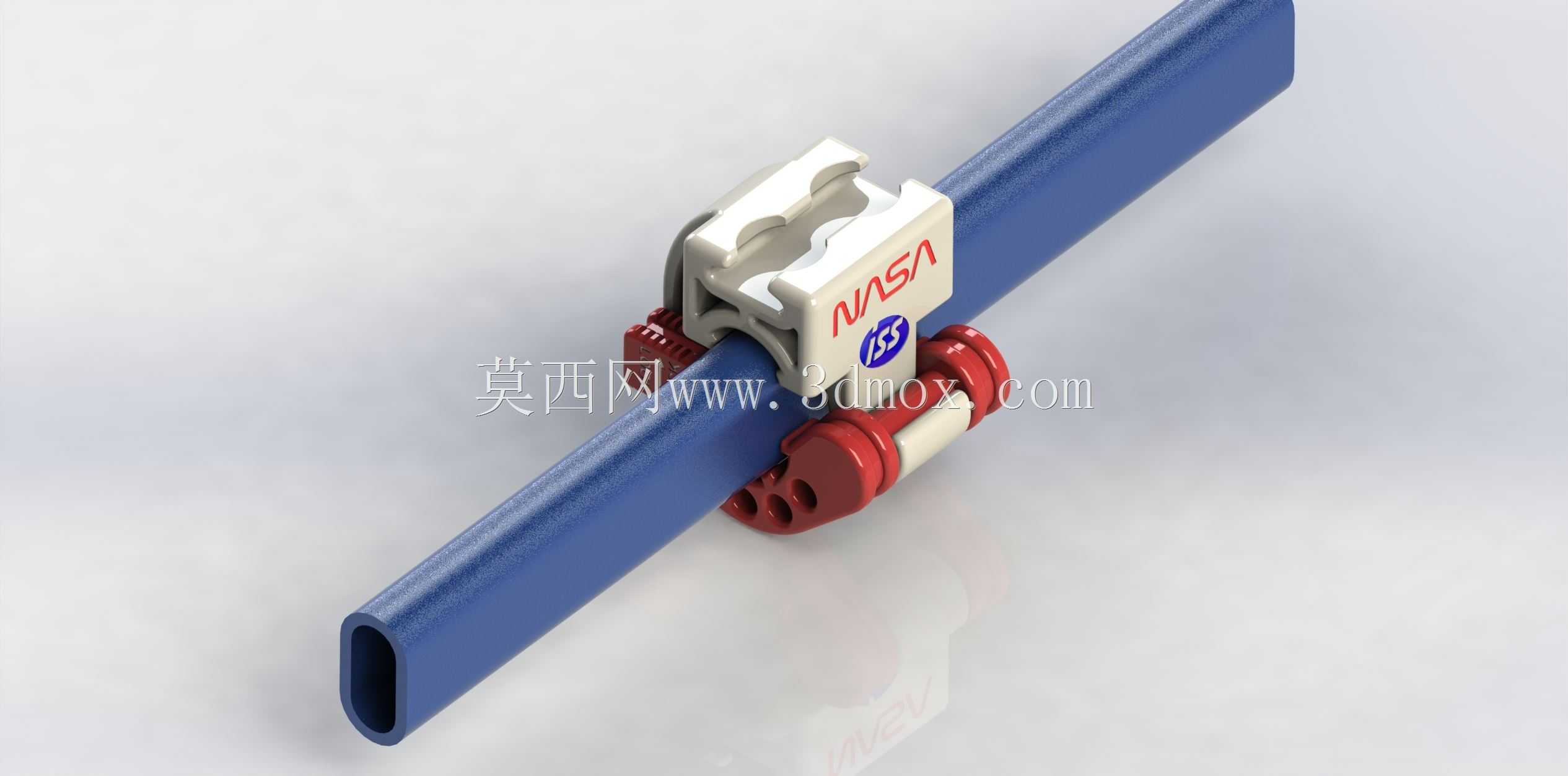

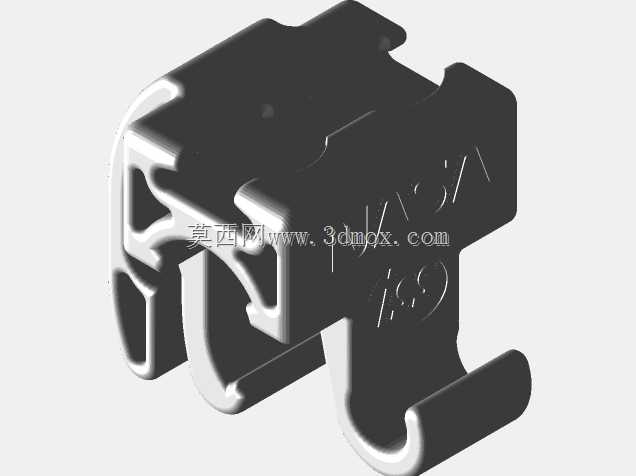

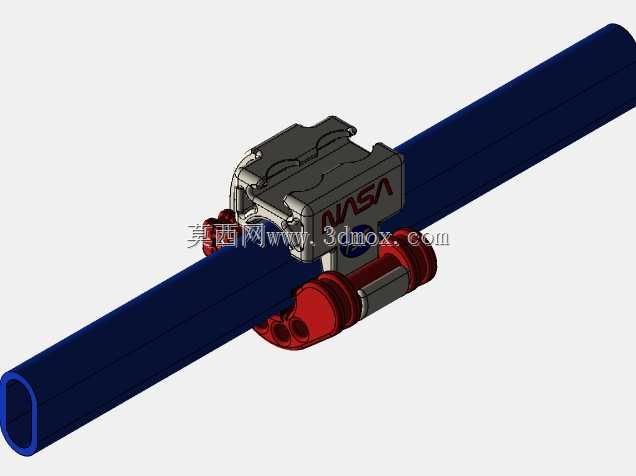

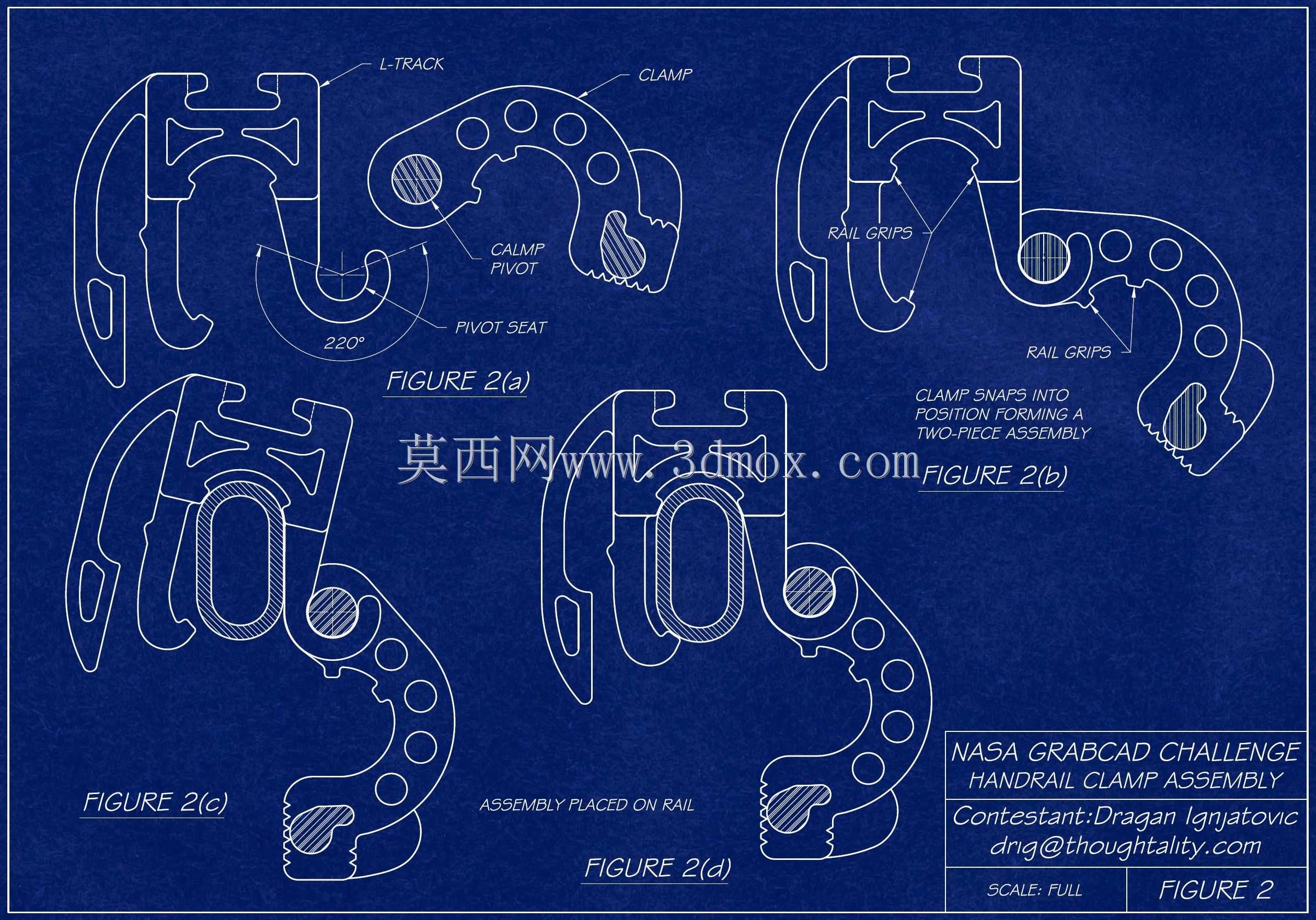

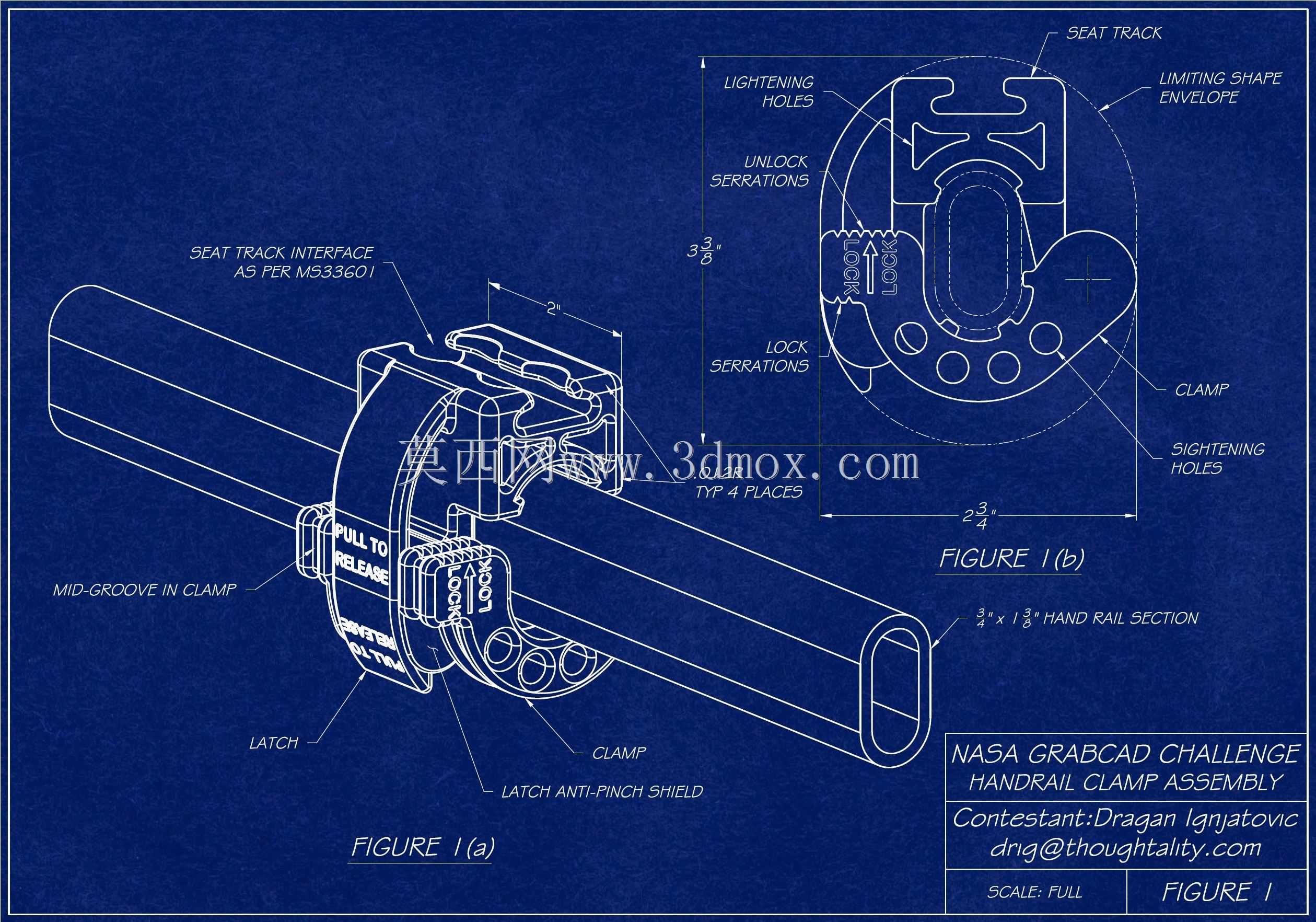

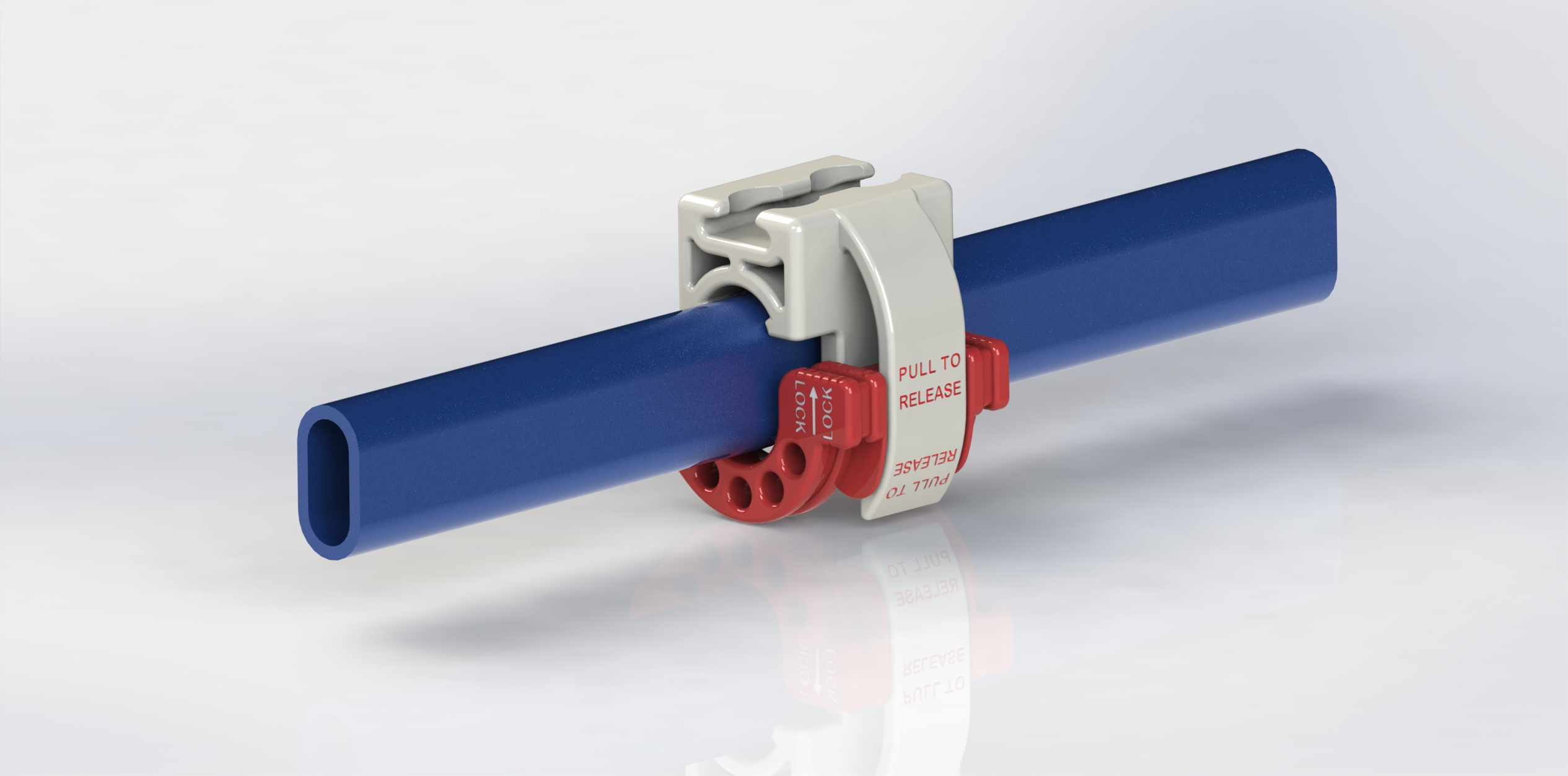

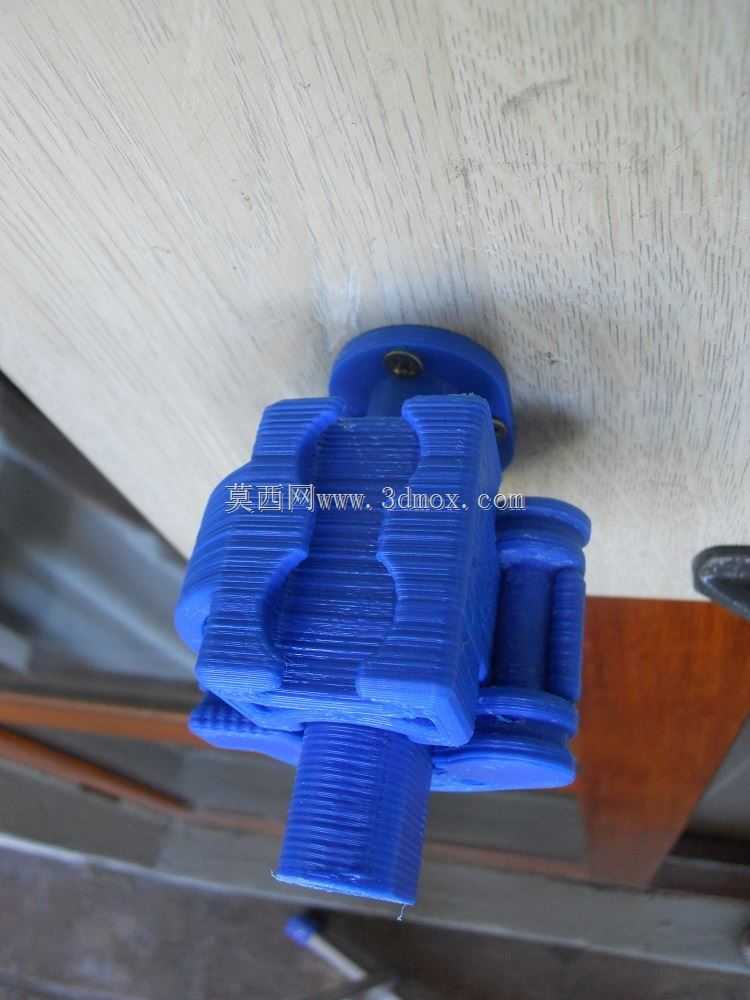

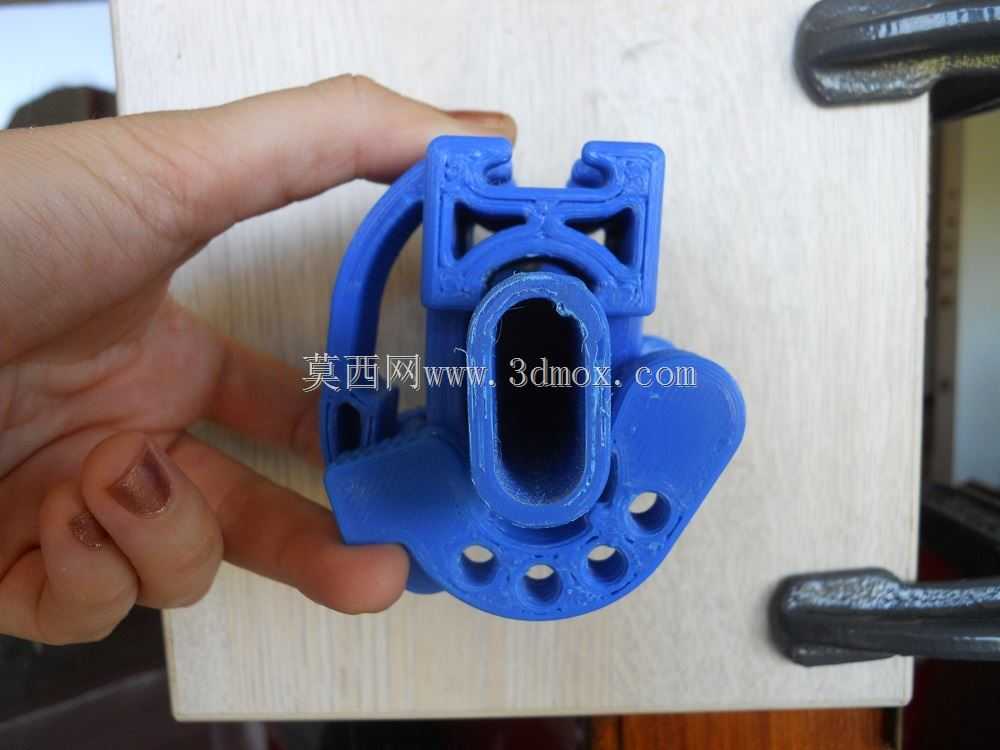

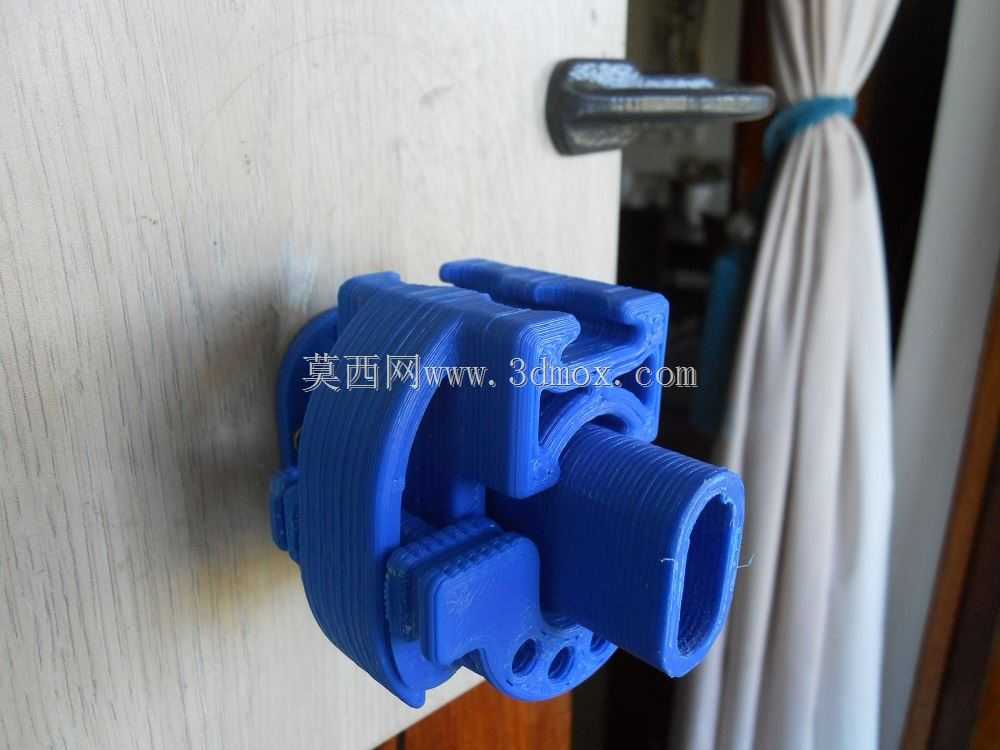

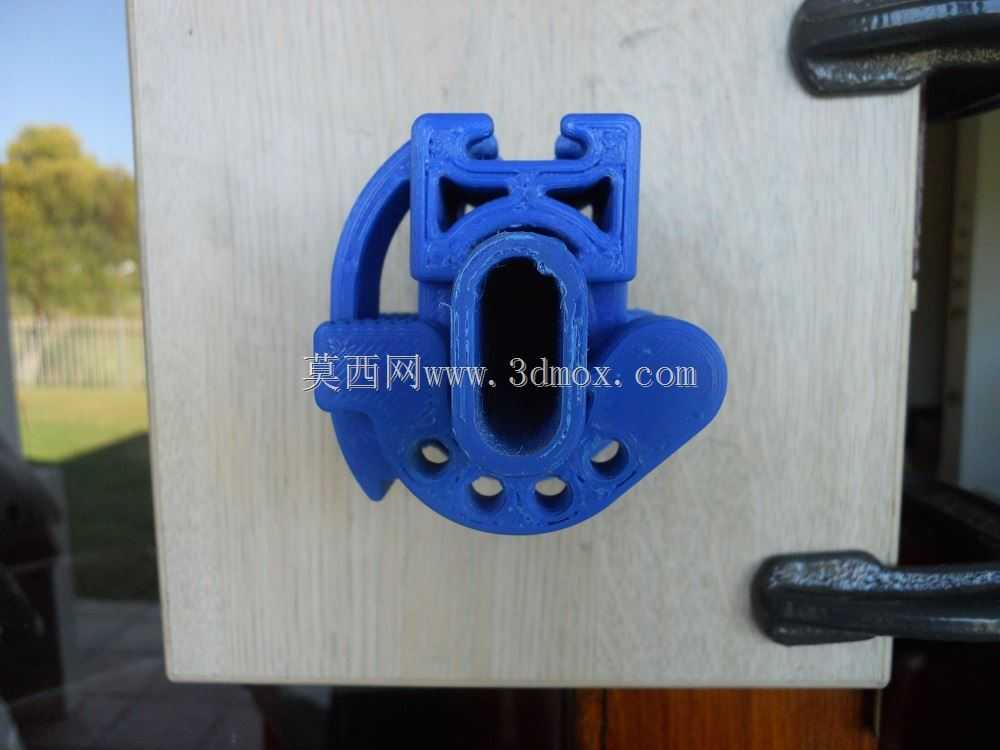

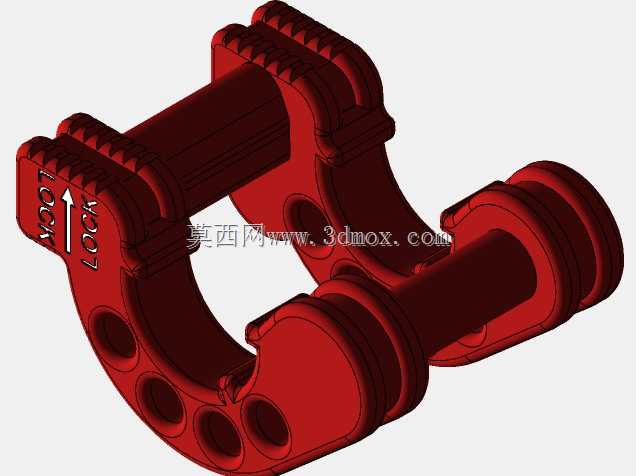

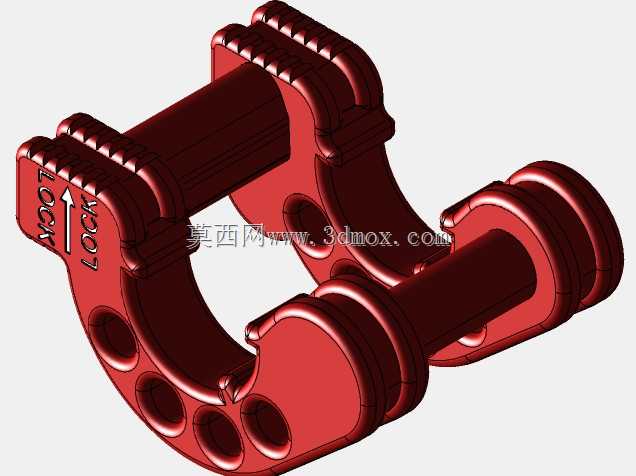

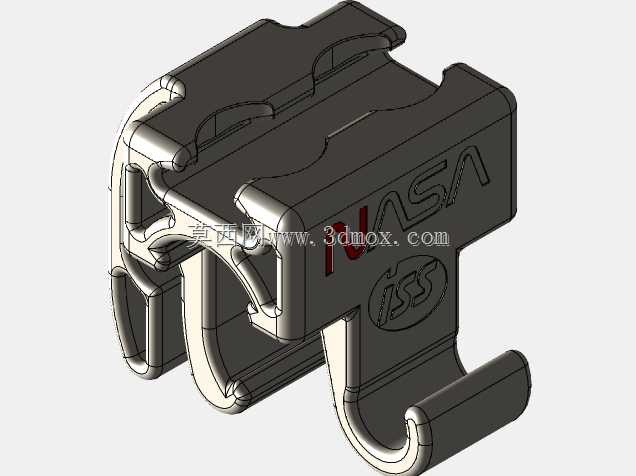

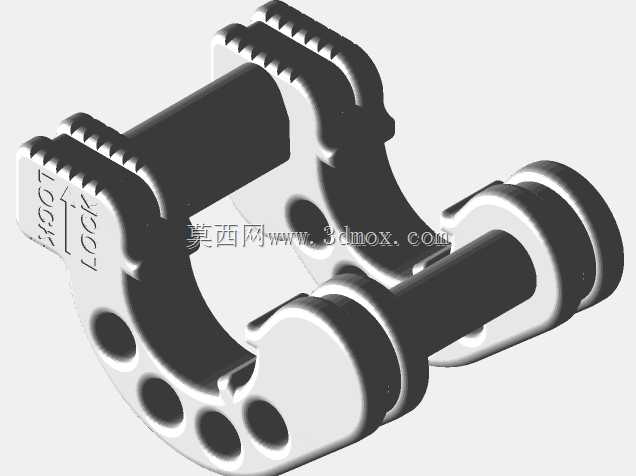

扶手夹总成(HCA)扶手夹设计说明,按照重要性顺序考虑以下几点。1.安全a.根据CHAMP要求,小心遵守锐边人为因素,将所有边缘磨圆至适当半径。尽可能避免活动部件之间的挤压区域,否则,防夹罩是内置的。c.夹具和导轨之间的刚性连接至关重要,如下面第2点所述。2.功能和;力量被认为是最重要的,大会有一个积极的抓地力对铁路。这一点与安全性交织在一起,因为支架的突然滑动或打开被认为对宇航员不安全。这将很容易实现与一个3或4件式组件使用凸轮,例如与国际空间站电流钳组件的情况。这种设计分为两部分(见第3点),这是通过以下操作中所述的夹紧元件特殊布置的设计实现的。其目的是使夹轨连接的刚度至少达到ABS印刷零件可达到的钢轨接口强度水平。3.质量和形状决定将装配限制为两个印刷零件,以简化装配,使宇航员的时间最短。轨道周围的形状包络线为1“HCA组件的体积为5.42英寸3, 重量为0.2 lb.4。两个零件的最大印刷尺寸为2.36英寸x 2.36英寸x 4.72英寸。操作HCA如图1所示,其中描述了各个零件的名称。图1(a)是一个等距视图,而图1(b)显示了位于锁定位置的导轨上的装配端视图。具有座椅导轨接口的零件命名为“L-导轨”,而底部零件命名为“夹具”。两个零件打印完成后,按照图2(a)进行装配。用手将夹具压入L形轨道,直至其卡入如图3(a)所示的位置。此操作仅执行一次,此后可将组件作为一个整体进行操作。这样就避免了零件的错放或松动。现在可以将装配好的装置放置在扶手上,如图2(c)所示,并根据需要将其轴向放置在扶手上–图2(d)。将HCA总成连接到扶手上通过将锁齿上的夹具推到锁定位置来关闭夹具,如图1(b)所示。在关闭钢轨周围的夹具时,会发生一些夹紧和楔入因素。当夹具“凸轮从动件”(图3(c))进入锁闩和凸轮表面之间的空间时,需要进行几个过程place:1.The Latch 弹簧由较大半径的凸轮从动件驱动打开。2.由于偏移量“e”(图3(a)),夹紧凸轮从动件,迫使凸轮表面元件弯曲并楔入轨道下的轨道夹点。3.下部轨道夹点(图2(b))楔入浅35处° (箭头B),这反过来会导致总成浮动,并将其牵引轨夹楔在更浅的25号轨道上° (箭头C)。这些角度或多或少是直观地确定的,并在实际印刷组件的测试中证明是令人满意的。同样,在测试过程中确定了闩锁弹簧的厚度。这些测试是在一名普通女性身上进行的(我的妻子可能会被贴上“普通”的标签)。4.进一步推动夹具,直到锁销卡入锁定位置。图3(b)显示了锁销与夹具枢轴的相对位置,可以清楚地看到,通过推动锁销,很难强制锁销打开解锁锯齿(图1(b))未导致断裂。5.试验期间发现,在正常的手压下,与钢轨的连接非常牢固和稳定。分离HCA总成要从钢轨上拆卸HCA总成,必须在向下按压夹具解锁锯齿的同时拔出闩锁。一个人们发现,简单的方法是用拇指在门闩上,用前指和中指,从而用手解锁总成。试验期间,GeneralIt发现,门闩的卡扣闭合不会造成伤害,但是为了防止任何可能的不适,内置了防夹罩,参见图1(a)。夹具上添加了锯齿,以防止在安装和拆卸总成时手指滑动。夹具(图1(a))的每一侧都有一个中间槽,以防止手指滑动。这也有助于达到正确的半径要求的竞争规则
