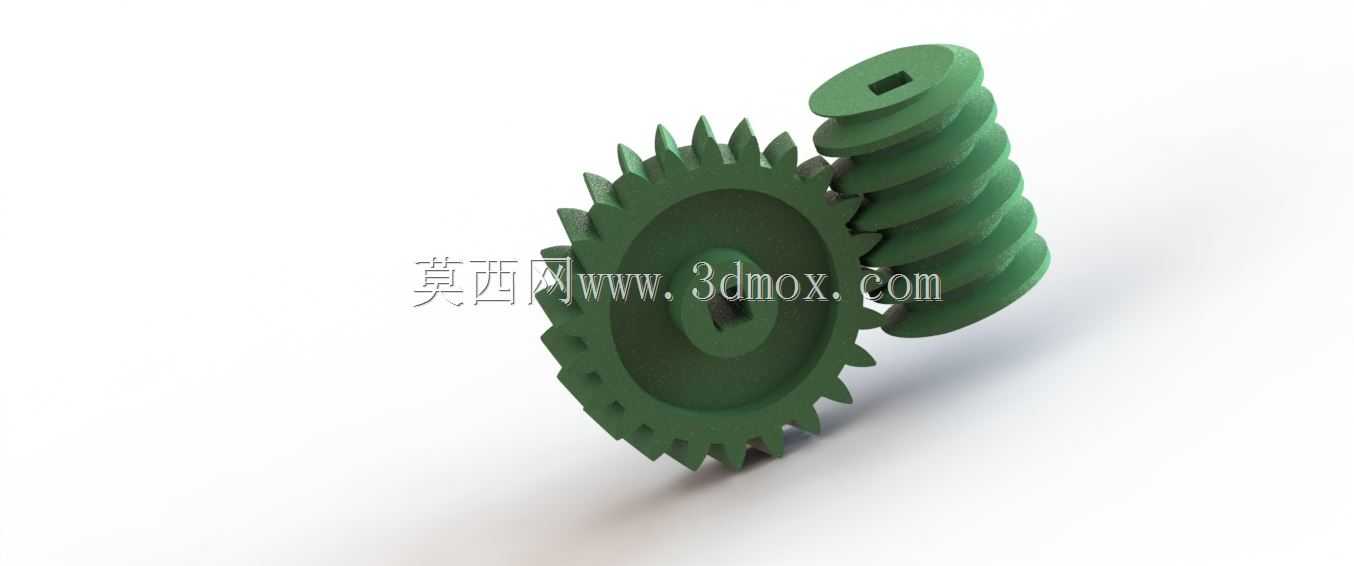

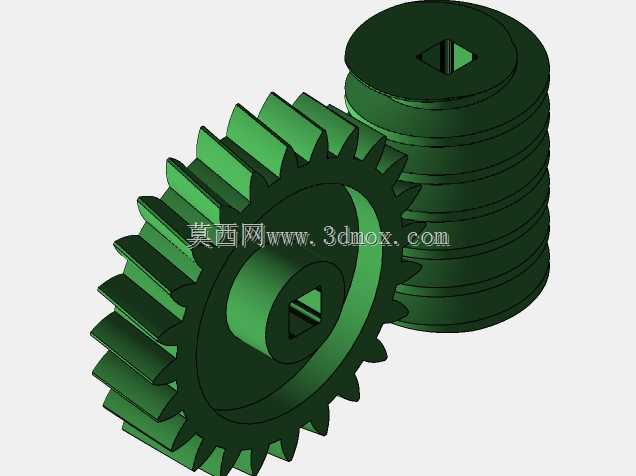

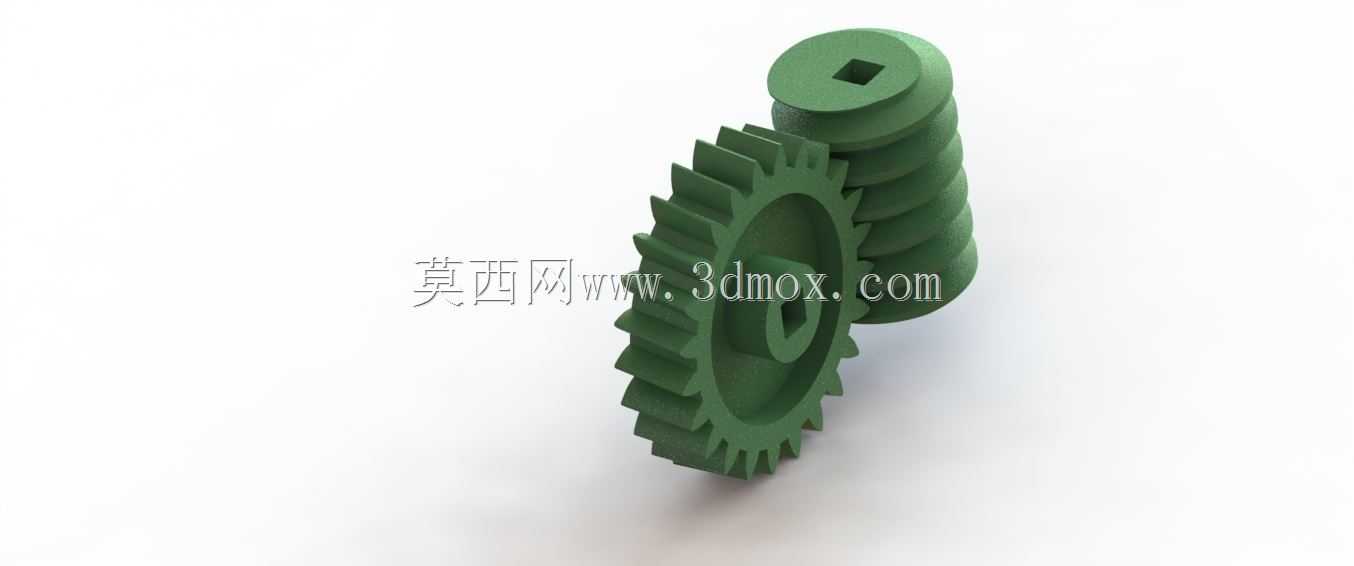

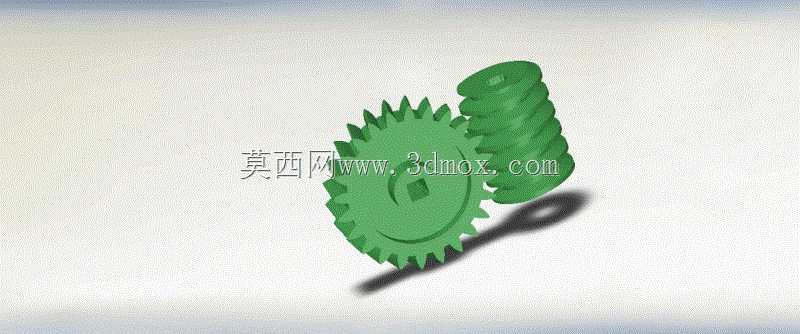

蜗轮蜗杆式机械传动齿轮结构设计

这套蜗轮蜗杆配合的齿轮传动结构，是机械传动系统中应用极为广泛的动力传递组件，常见于轻工输送设备、小型自动化生产线、食品包装机械、纺织机械以及小型机床的进给机构中，核心作用是在空间交错的两轴之间实现动力与运动的传递，同时完成转速的降低与输出扭矩的放大，适配原动机高转速低扭矩的输出特性与执行端低转速大扭矩的作业需求。从实际使用场景来看，这类交错轴齿轮传动结构尤其适合安装空间紧凑、需要大传动比且对传动平稳性有一定要求的设备中，相比平行轴圆柱齿轮传动，它可以在单级传动下实现更高的减速比，有效缩减传动链路的零件数量，降低整体机构的装配复杂度与后期维护成本。在功能特性上，这套传动结构依靠蜗轮与蜗杆齿面的连续啮合传递动力，啮合过程中齿面接触为线接触形式，承载能力远高于同尺寸的交错轴斜齿轮机构，同时传动过程平稳无明显冲击，运行噪音更低，在合理的导程角设计下还可以实现反向自锁特性，即只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆，这一特性可以在提升类、限位类传动场景中避免负载反向滑落带来的安全隐患，大幅提升设备运行的安全性。在设计思路上，这套结构首先根据目标设备的额定输入转速、所需输出扭矩、传动比要求确定了蜗杆的头数与蜗轮的齿数匹配关系，同时对齿面模数、压力角、齿顶高系数等核心参数做了匹配优化，保证啮合过程中齿面滑动率处于合理区间，降低齿面磨损速率，延长部件使用寿命；齿形部分采用了渐开线齿形设计，保证啮合传动的瞬时传动比恒定，减少传动过程中的速度波动，提升输出端的运动精度。在外形尺寸与安装边界上，这套结构整体布局紧凑，蜗杆与蜗轮的轴线呈90度空间交错布置，安装时需要严格保证两轴的中心距公差与轴线垂直度公差，避免因安装偏差导致齿面接触偏载，加剧局部磨损甚至出现卡滞问题；蜗轮的中心孔预留了标准的键槽安装位，可以直接与输出轴通过平键连接传递扭矩，蜗杆两端预留了轴承安装轴颈，可以直接适配标准深沟球轴承完成转动支撑，无需额外定制非标连接件，能够快速集成到各类设备的传动链路中，适配不同设备的安装空间要求。
