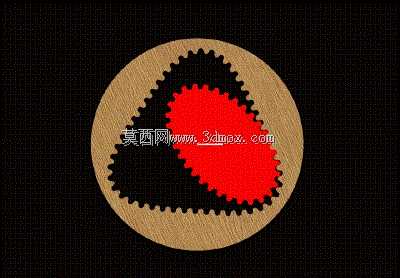

3比2传动比内椭圆啮合齿轮结构

这款内椭圆齿轮属于非圆齿轮传动副范畴，核心应用在需要实现特定非匀速传动规律的机械设备中，常见于轻工包装机械的送料机构、纺织机械的变速牵引单元、精密仪器的周期性运动输出模块，以及部分专用自动化设备的间歇传动工位，能够替代传统凸轮连杆组合机构，在紧凑的安装空间内实现预设的变速比传动，减少传动链的零件数量，降低机构运行的累计误差。该传动副采用内啮合布局，外齿圈为固定的内椭圆齿环，内部啮合的主动轮为对应参数的椭圆齿轮，设计传动比为3/2，即主动轮每转动3周，从动侧对应完成2周的周期性变速输出，传动过程中齿面始终保持连续贴合，无冲击脱啮风险，相比外啮合非圆齿轮结构，内啮合形式的重合度更高，传动过程更平稳，同等载荷下齿面接触应力更小，能够承受更高的输入扭矩。设计过程中首先根据目标传动比函数确定两节曲线的共轭关系，确保内齿圈的椭圆节曲线与内齿轮的节曲线始终保持纯滚动无滑动，再按照展成法原理推导每个轮齿的齿廓坐标，保证全啮合行程内齿侧间隙均匀，避免出现卡滞或传动空程。结构整体采用同轴安装边界，外齿圈的外轮廓为正圆形，可直接嵌入设备的圆形安装腔体内，通过外圈的定位止口完成径向固定，无需额外设计复杂的偏心调整结构；内部椭圆齿轮的中心设置标准键槽轴孔，可与常规的圆形传动轴配合安装，安装时仅需保证两轮的中心距与设计值一致，即可实现稳定传动。整体结构的径向尺寸紧凑，轴向厚度可根据实际载荷需求调整，齿形参数经过优化，啮合过程中滑动率分布均匀，齿面磨损量小，长期运行的传动精度保持性好，能够在中低速、中等载荷的周期性变速传动场景下长期稳定工作，替代传统的多组齿轮变速机构，简化设备的整体传动布局，降低设备的装配调试难度。
