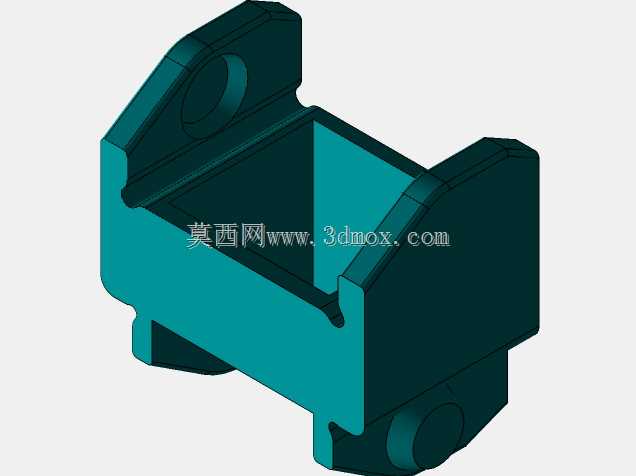

可弯曲工程塑料拖链电缆防护结构

这款电缆防护拖链结构，主要面向各类需要往复运动的机电设备布线场景，常见于自动化生产线、机床工作台、工业机器人走行轴、龙门设备移动横梁等部位，核心作用是对内置的电缆、油管、气管、水管等柔性管线形成规整的牵引与防护，避免管线在设备往复移动过程中出现拉扯磨损、弯折死结、错位剐蹭等问题，延长管线的整体使用寿命，同时让设备内部布线更加整齐美观，方便后期的设备检修与管线更换。从功能特性来看，这款拖链采用单元链节拼接的组合式结构，每一节都可以独立转动，能够根据设备的移动行程需求灵活拼接总长度，弯曲半径统一规整，不会出现局部弯折角度过小损伤内部线缆的情况；链节外侧为封闭的盖板结构，能够阻挡加工过程中产生的切屑、粉尘、切削液溅入内部损伤管线，同时盖板采用可开启的卡扣式设计，无需完全拆解整条拖链就可以完成内部线缆的布设与更换，大幅降低后期维护的操作难度。在设计思路上，这款拖链优先考虑了运动过程中的低阻力与高耐磨性，链节之间的转动配合面做了顺滑的限位结构，往复运动时不会出现卡滞、异响的问题，每节链节的转动角度做了统一限位，保证整条拖链弯曲时形成顺滑的弧形，不会出现局部凸起剐蹭设备周边结构的情况；两端设计了带安装孔的固定端结构，可以直接通过螺栓固定在设备的固定端与移动端，不需要额外设计复杂的转接支架。从安装边界来看，这款拖链的单节尺寸紧凑，拼接后整体宽度与高度占用空间较小，适合安装在设备内部布线空间有限的场景，固定端的安装孔位间距符合常规机电设备的布线安装标准，不需要对设备原有安装面做额外的打孔改造就可以直接适配；弯曲状态下的最小回转半径经过优化，既能够保证内部线缆的弯曲半径在允许范围内，不会因为弯折半径过小导致线缆线芯断裂，也不会因为回转半径过大占用过多的设备内部运动空间，适配多数常规行程的移动部件布线需求，运动过程中拖链自身不会出现下垂、脱轨的问题，运行稳定性强。
