径向深沟滚珠轴承三维结构设计

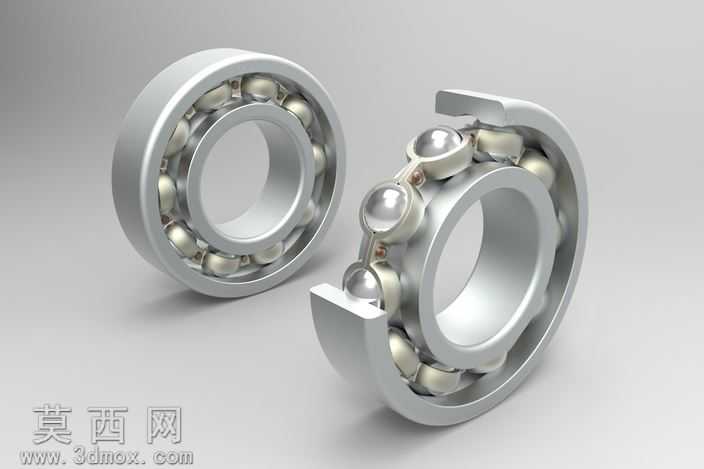

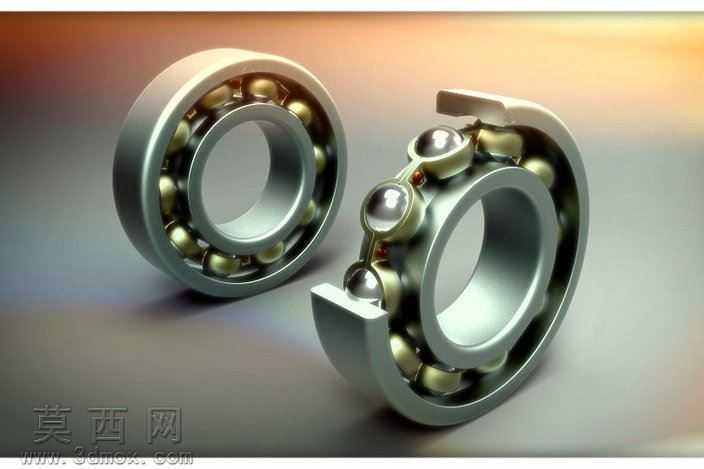

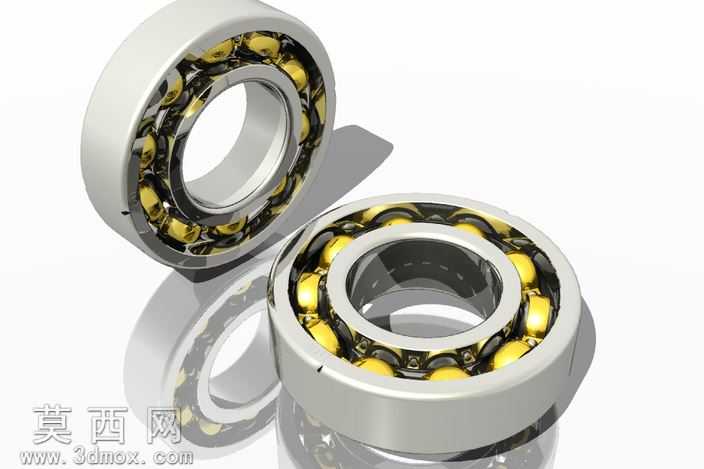

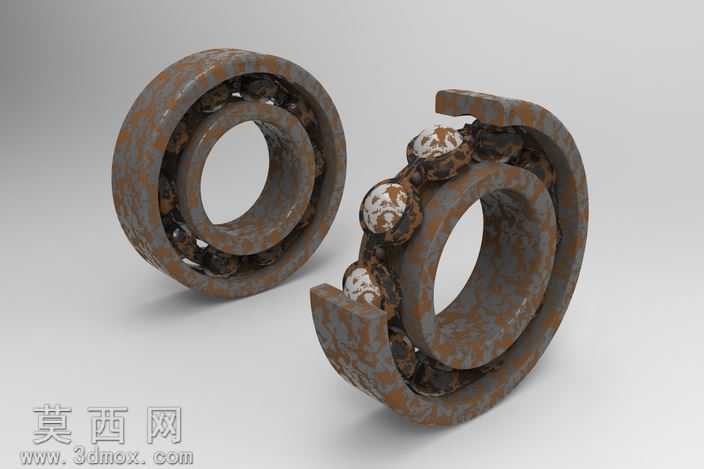

本径向滚珠轴承三维模型采用参数化建模思路完成，建模过程中严格遵循轴承标准尺寸规范，精准还原了该类轴承的完整结构组成。模型包含内圈、外圈、滚动钢球、保持架四个核心部件，建模时首先通过旋转特征生成内圈与外圈的基础基体，精准绘制内圈的滚道圆弧轮廓、外圈的滚道凹槽轮廓，保证滚道曲率与钢球的配合间隙符合实际装配公差要求，同时对内外圈的端面倒角、安装配合面的尺寸精度做了细节还原，确保模型可直接用于装配模拟场景。滚动钢球采用球体特征批量生成，按照轴承的钢球排布数量均匀分布在滚道圆周位置，建模时通过圆周阵列命令保证每颗钢球的间距一致，还原真实轴承的钢球排布逻辑。保持架部分采用兜孔式结构设计，通过拉伸、切除特征完成单个兜孔的轮廓构建，再通过圆周阵列生成完整保持架结构，兜孔的弧度与钢球外径做适配处理，还原保持架对滚动体的限位约束作用。材质渲染阶段，为内外圈、钢球部件赋予高铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢经过磨削加工后的亮面金属质感，钢球部分额外添加高反射属性，模拟钢球抛光后的镜面效果；保持架部分赋予冲压钢板材质，适当调高粗糙度参数，还原冲压保持架的哑光金属质感。场景渲染采用柔和的影棚布光方案，通过多盏区域光从不同角度照射模型，突出轴承滚道、钢球、保持架的结构层次，同时添加柔和的环境反射效果，让金属材质的表现更具真实感。模型同时制作了装配完成状态与剖切展示状态，剖切状态下可清晰观察到钢球在内外圈滚道内的配合关系、保持架对钢球的限位结构，能够直观展示径向滚珠轴承的内部运作逻辑，可用于机械原理教学、设备装配演示、产品宣传展示等多种场景，建模过程中对各部件的配合间隙做了合理设置，可直接导入各类三维软件进行运动仿真模拟，验证轴承的转动运行逻辑。
