船用固定式偏心夹持杆座结构设计

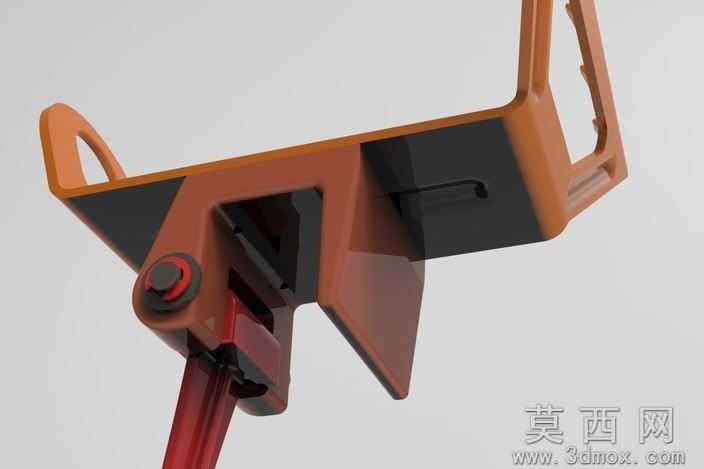

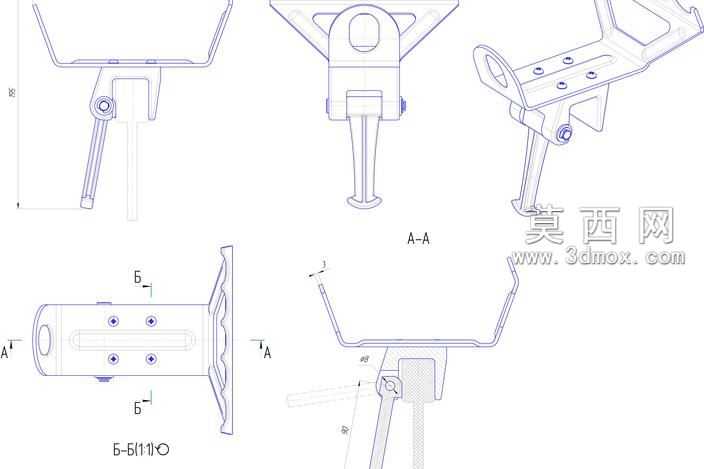

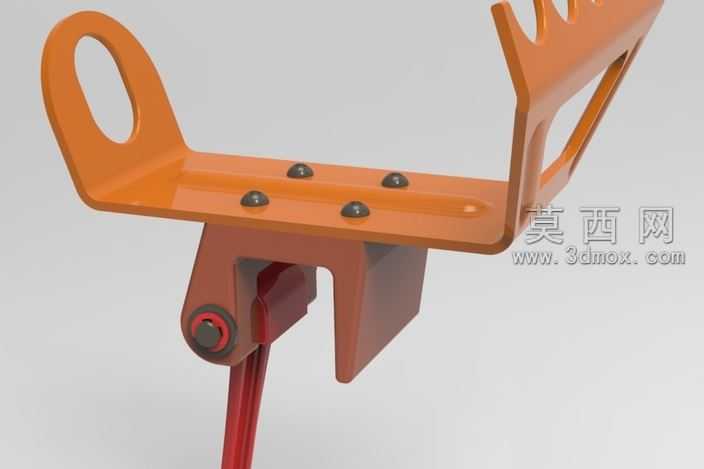

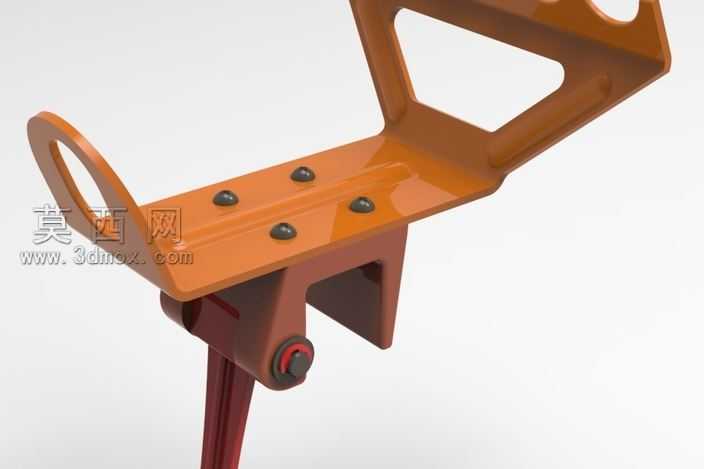

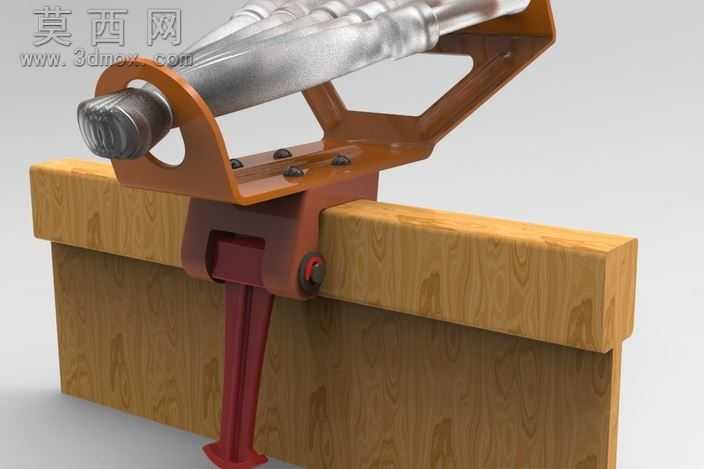

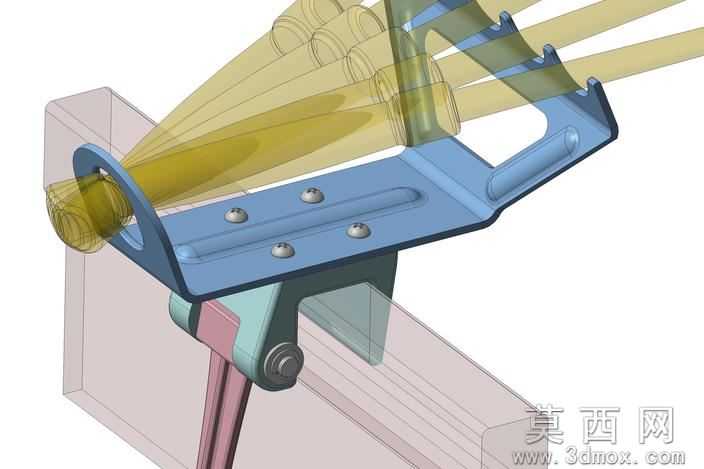

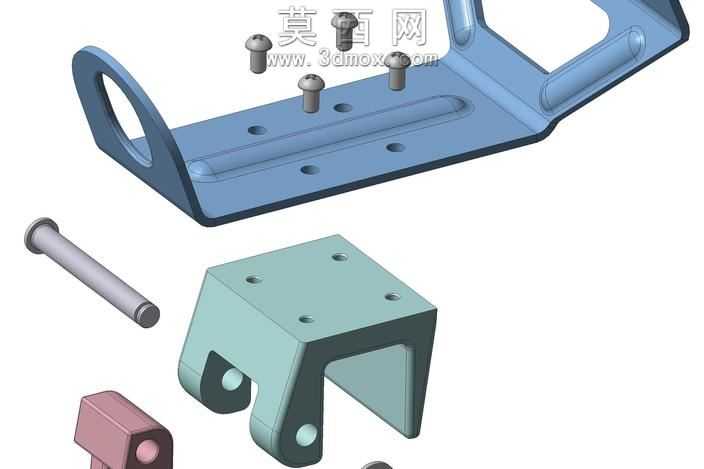

本作品为船用场景设计的固定式偏心夹持杆座，整体建模过程依托三维参数化设计软件完成，首先从功能需求出发拆解构件组成，将整体结构划分为夹持底座、偏心锁紧机构、杆体承托支架、操作手柄四个核心模块逐一建模。建模阶段先绘制二维轮廓草图，对夹持底座的夹口轮廓、承托支架的弧形托槽、偏心锁紧块的偏心轮廓进行精准尺寸约束，确保夹口可适配常规船用桌台边沿的厚度区间，承托弧槽可匹配对应直径的杆类构件安装需求。完成基础草图后通过拉伸、切除、倒角等特征操作生成实体，对所有连接孔位、螺丝安装槽、转轴配合位做公差预留设计，保证后续装配环节各部件无干涉。材质与渲染环节，针对不同部件的实际应用材质做区分设置：夹持底座与承托支架采用铝合金材质，调整金属粗糙度参数模拟喷砂氧化的哑光金属质感，还原铝合金轻质耐腐蚀的特性；偏心锁紧块与操作手柄采用高强度工程塑料与金属嵌件结合的材质表现，手柄部分做哑光红棕色塑料质感，转轴位置的金属旋钮做亮面镀铬材质处理；被夹持的桌台部分采用实木纹理材质，调整木纹走向与凹凸贴图模拟真实木材的肌理感，被承托的金属杆体做拉丝不锈钢材质，还原金属杆的冷冽质感。结构设计上采用偏心夹紧原理，夹体共设置五个调整位置，可根据桌台边沿的实际厚度调整夹持档位，适配不同安装场景，整体设计总重量控制在0.38公斤，兼顾结构强度与轻量化需求，除修复配套部件外其余结构均采用铝及铝合金加工成型，适配船用场景下的防腐蚀、轻量化使用要求。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出金属部件的高光与材质层次，辅助光源补亮暗部细节避免结构阴影死黑，添加柔和的环境反射提升整体画面真实感，最终渲染效果清晰展现各部件的装配关系与材质特征，完整呈现该夹持杆座的结构特点与使用形态。
