橡胶靴硫化成型用模具防护盖结构设计

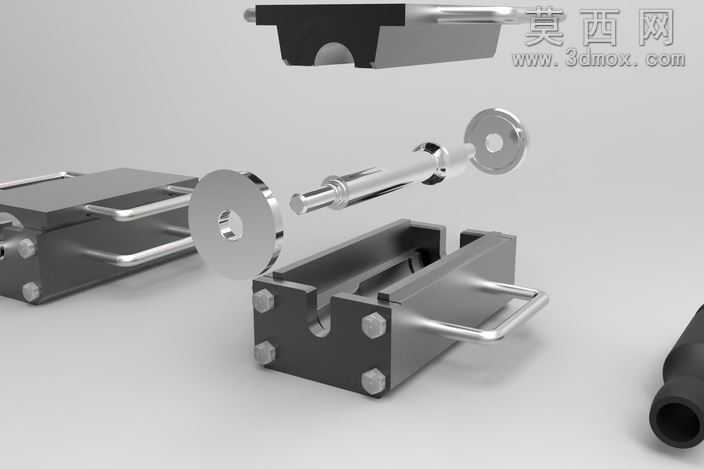

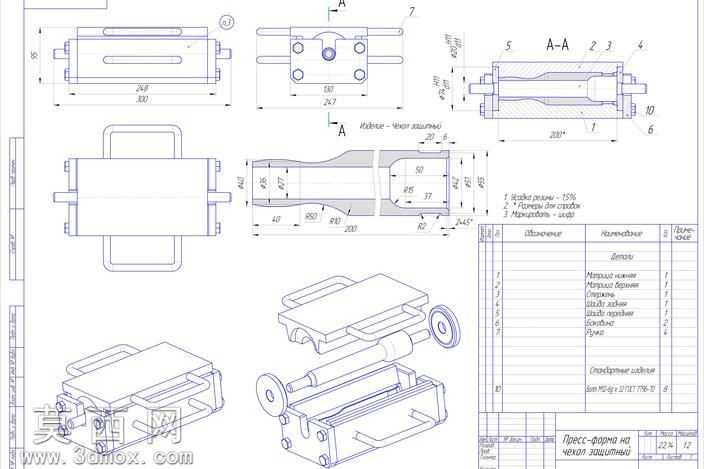

本作品为橡胶靴硫化成型模具配套的防护盖组件三维建模成果，建模阶段采用参数化设计思路完成全零件的特征构建，首先针对模具基座的定位槽、螺栓安装孔位进行1:1尺寸拟合，确保防护盖与模具主体的装配公差控制在合理范围内。建模过程中对金属结构件采用拉伸、切除、倒角等基础特征组合完成主体构建，对销轴类回转零件采用旋转特征生成主体后，追加轴肩、卡槽等细节结构，保证零件的装配干涉检查一次性通过。材质渲染阶段区分不同部件的材质属性：模具基座采用发黑处理的碳钢材质，调整粗糙度参数模拟哑光金属质感，螺栓、销轴类标准件采用抛光不锈钢材质，添加轻微的环境反射效果还原金属光泽，防护盖的黑色非金属部件采用硬质橡胶材质，调整漫反射参数弱化反光效果，还原橡胶材质的哑光触感。结构设计上充分考虑硫化作业的工况需求，防护盖通过双侧销轴与模具基座实现铰接，开合过程中设置限位结构避免过度翻转，基座两侧的U型把手采用一体化建模与基座焊接结构拟合，保证搬运过程中的结构强度，基座端面的螺栓连接位预留足够的扳手操作空间，方便现场拆装维护。整体装配完成后添加爆炸视图效果，清晰展示各零件的装配顺序与配合关系，渲染阶段采用柔和的影棚布光，避免金属部件出现过曝反光，同时添加轻微的环境闭塞效果增强结构的立体感，让各部件的层次关系更加清晰。设计过程中重点优化了防护盖与模具型腔的贴合精度，避免硫化过程中胶料溢出，同时对销轴的转动配合间隙进行合理设置，保证长期高温作业下不会出现卡滞问题，所有非标准件均保留完整的建模特征树，方便后续根据不同规格的橡胶靴产品进行参数调整，适配多规格模具的改装需求。
