高精度机床用自紧式工具夹持组件

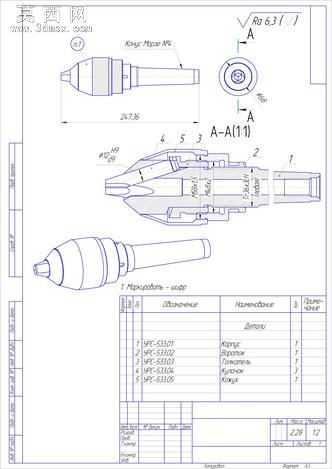

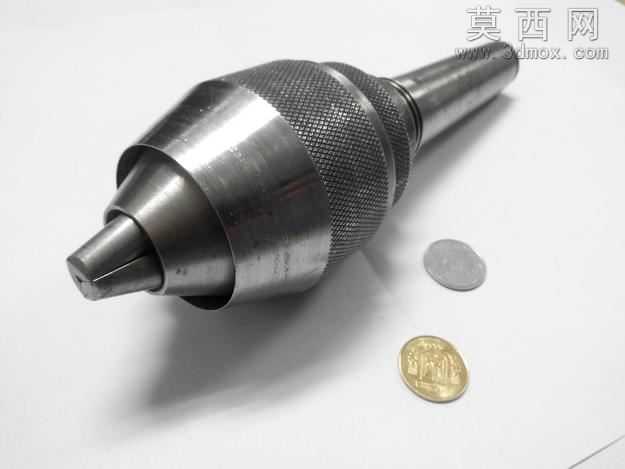

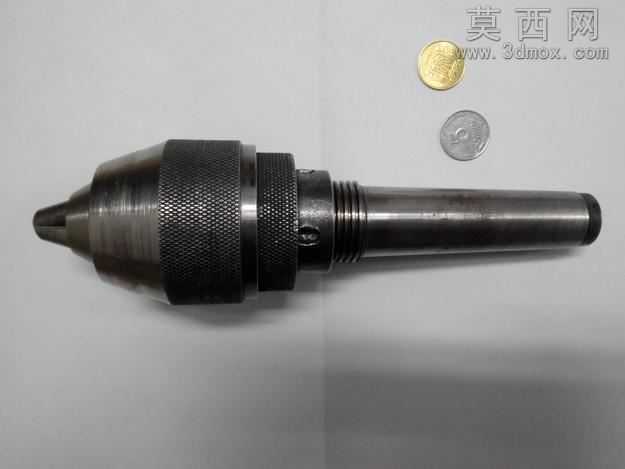

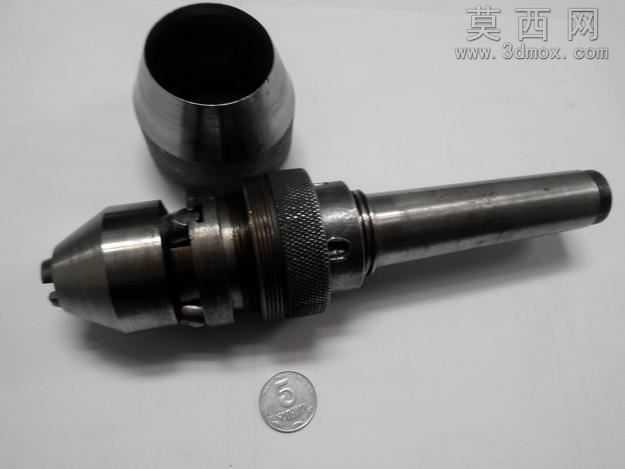

本模型为机床加工场景使用的自紧式工具夹持组件，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工装夹配件的实际尺寸公差标准，对每一处装配结构都做了精准的干涉校验，确保各零部件可完成符合实际工况的装配动作。模型包含不同规格的自紧钻夹头主体、配套锁紧套、连接柄、定位衬套等多个独立零件，所有零件的内外螺纹、锥面配合面、夹持卡爪结构都做了精细化建模，还原了真实产品的细节特征。材质渲染阶段，针对不同零件的材质属性做了区分设置：夹头主体与连接柄采用高速钢材质，渲染时调整金属粗糙度参数还原其磨削加工后的哑光金属质感，表面做了细微的磨削纹理处理，避免金属材质过于光滑失真；锁紧螺母与配套套类零件采用调质合金钢材质，渲染时适当降低反光度，体现其表面发黑处理的哑光质感；内部卡爪与弹性结构件则采用弹簧钢材质，通过调整材质的硬度反光参数，区分不同金属零件的视觉差异。结构设计上，该夹持组件采用莫氏锥柄与机床主轴连接，配合自紧式夹头结构，可在刀具旋转产生的离心力作用下自动增强夹持力，无需额外使用扳手锁紧，适配圆柱柄刀具的装夹需求，模型完整还原了夹头内部的卡爪联动结构、锁紧套的导向滑槽、连接柄的扁尾定位结构，所有配合面都预留了合理的装配间隙，可直接用于装配动画制作、工程图导出或3D打印验证。设计过程中优先考虑了组件的通用性与装夹稳定性，不同规格的夹头可适配不同直径的圆柱柄刀具，配套的过渡衬套可实现不同锥度主轴的适配，整体结构紧凑，受力路径清晰，符合机床附件的实际设计逻辑，可用于机械设计教学、机床配件选型展示、虚拟加工场景搭建等多种用途。
