可调节船用钓鱼竿夹持固定支架

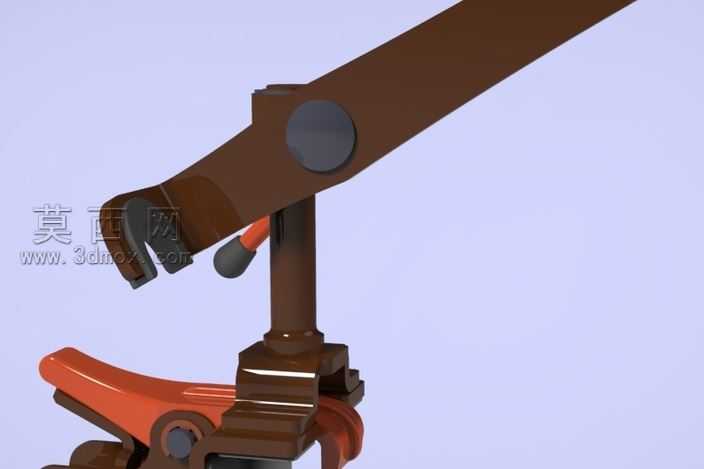

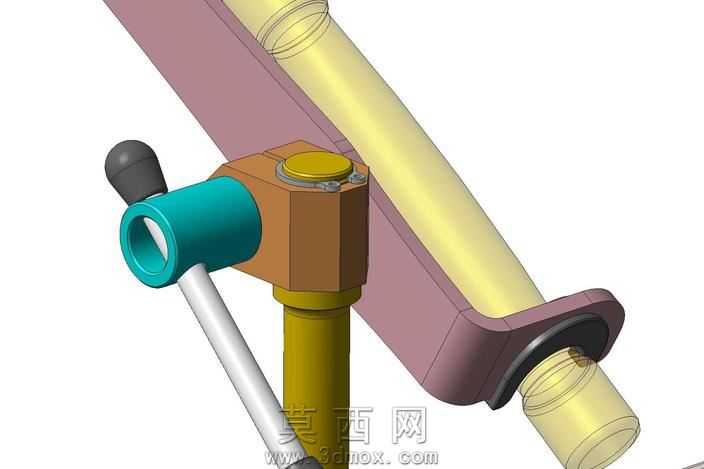

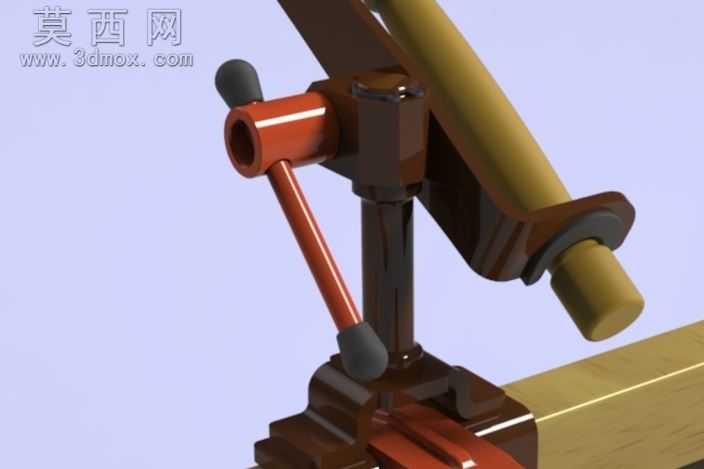

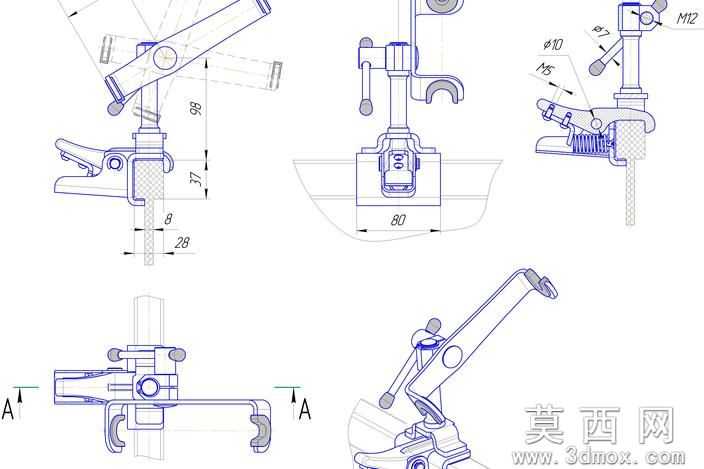

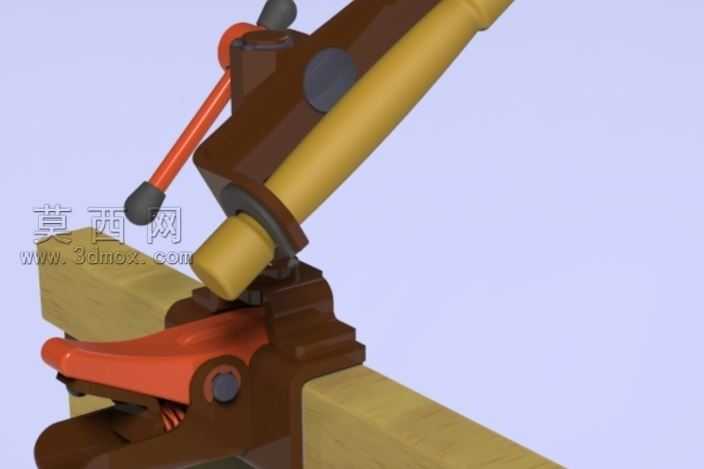

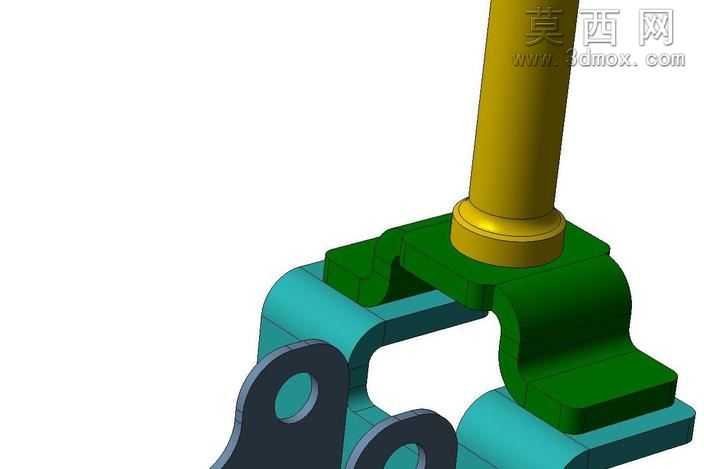

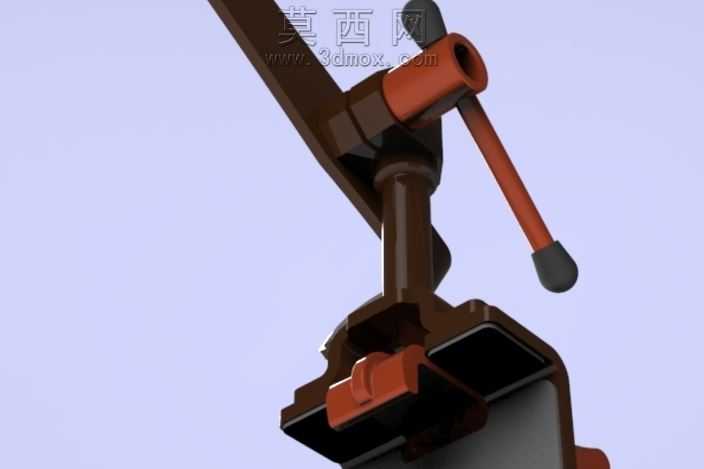

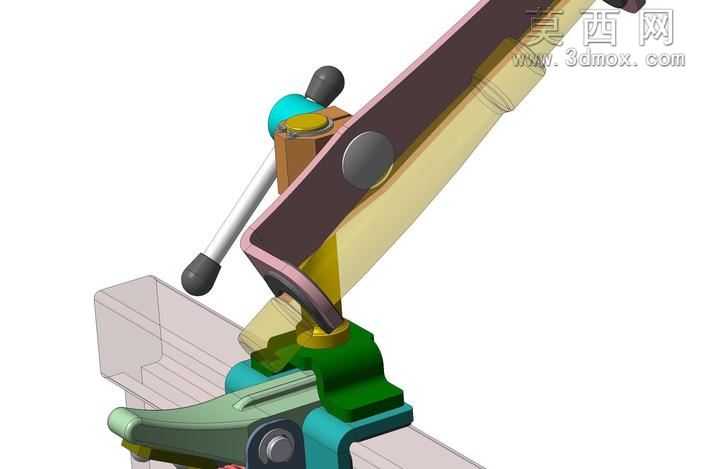

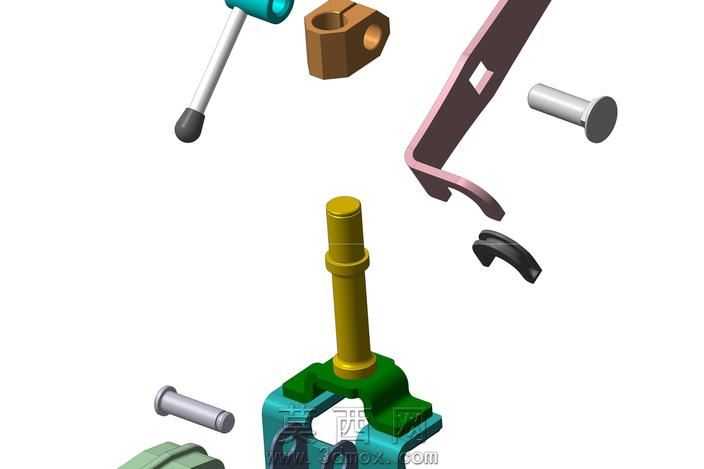

本作品为夹持式钓鱼竿固定支架的三维建模成果，建模阶段采用自底向上的装配设计思路，先完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各活动部件的运动自由度与实物一致。建模过程中对夹具体、锁紧手柄、调节螺母、竿体托座、压块等核心零件做了精细化的特征处理，对夹体的燕尾夹持面做了防滑纹理的细节刻画，对操作手柄的防滑包胶部分做了曲面过渡处理，避免出现生硬的棱角，还原实物的人机工程设计细节。材质渲染阶段，针对不同零件的材质属性做了区分设置：主体金属结构部分采用哑光棕褐色喷塑金属材质，调整了金属粗糙度与反射参数，还原喷塑表面细腻的漫反射质感；操作手柄与压块部分采用亮橙色工程塑料材质，设置了适中的高光与轻微的半透明质感，匹配硬质工程塑料的视觉特征；被夹持的船舷部分采用浅原木色木纹材质，添加了自然的木纹纹理与轻微的凹凸质感，模拟实木船舷的表面效果；鱼竿部分采用浅黄色哑光玻纤材质，还原钓竿的表面质感。结构设计上，该支架依靠下端的夹钳结构实现与船舷的固定，通过带红色手柄的锁紧螺杆带动活动压块进给，夹紧固定在船舷侧板上，夹钳开口范围可适配不同厚度的船舷结构；上端的竿体固定座带有弧形托槽，配合上方的压紧卡扣可以固定不同直径的钓竿，侧面的调节螺母可以调整竿架的俯仰角度，将钓竿固定到所需的垂钓角度，无需手持即可固定钓位。整套模型除塑料插件外其余结构均采用钢材制作，整体总重量控制在1.27公斤，结构紧凑稳固，夹持力充足，可适配不同直径的钓竿使用，建模过程中严格核对了各零件的配合公差，确保活动部件无干涉，锁紧结构的行程范围符合实际使用需求，渲染阶段采用淡蓝色纯色背景，搭配柔和的三点布光，清晰展现支架的结构细节与装配关系，直观呈现产品的使用状态与功能特点。
