适配Nema11步进电机的集成式行星齿轮箱

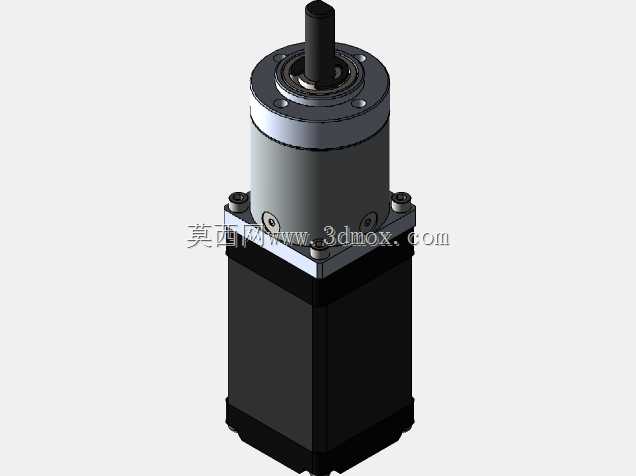

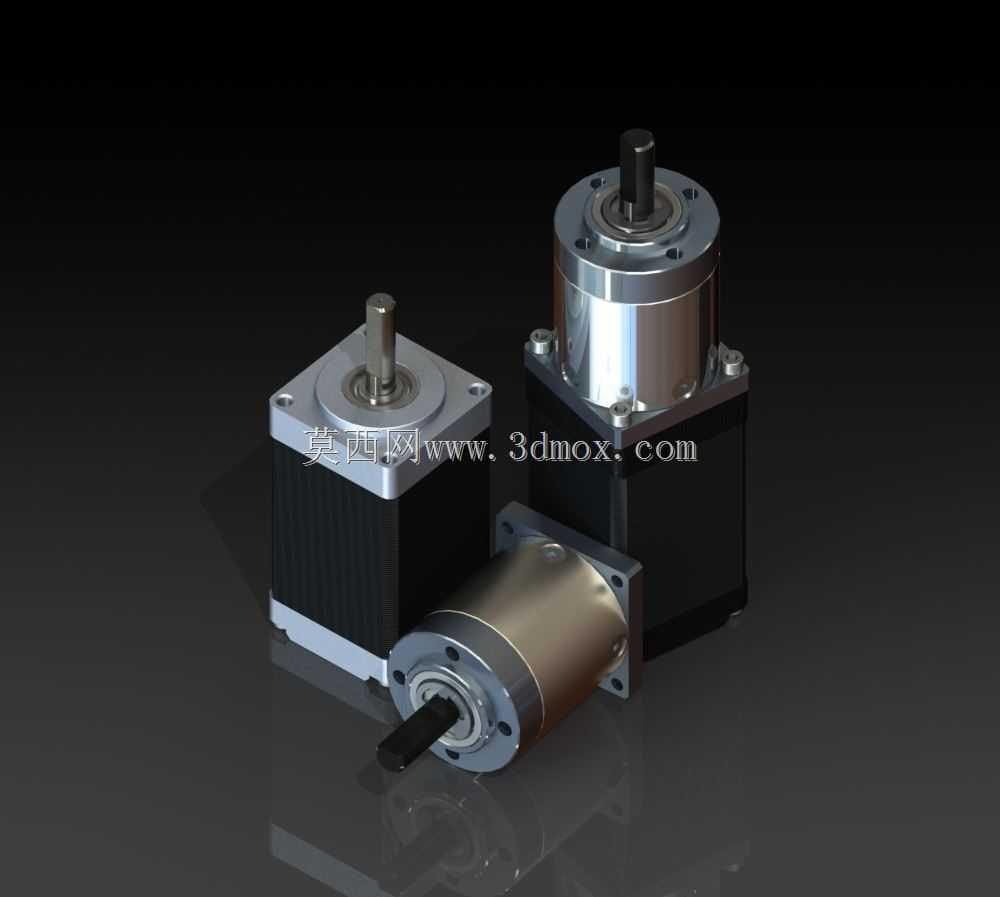

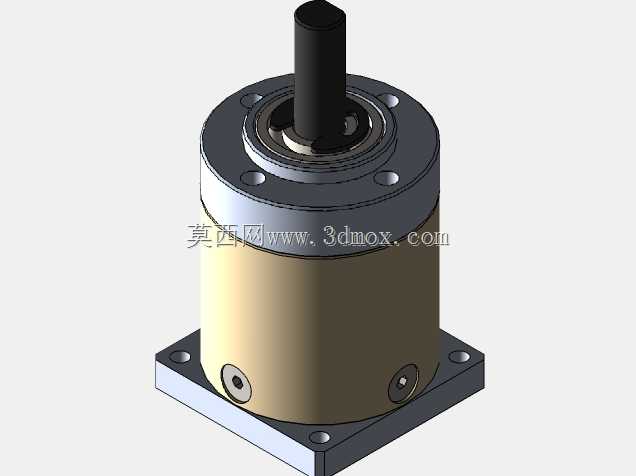

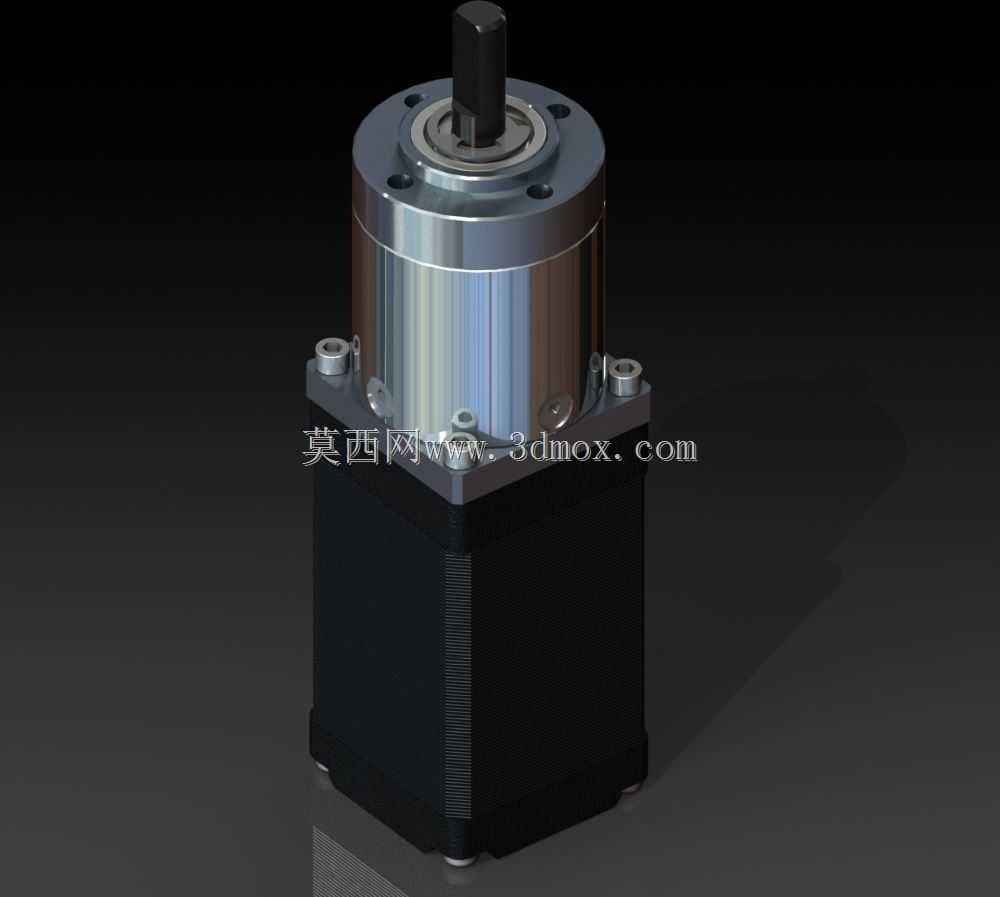

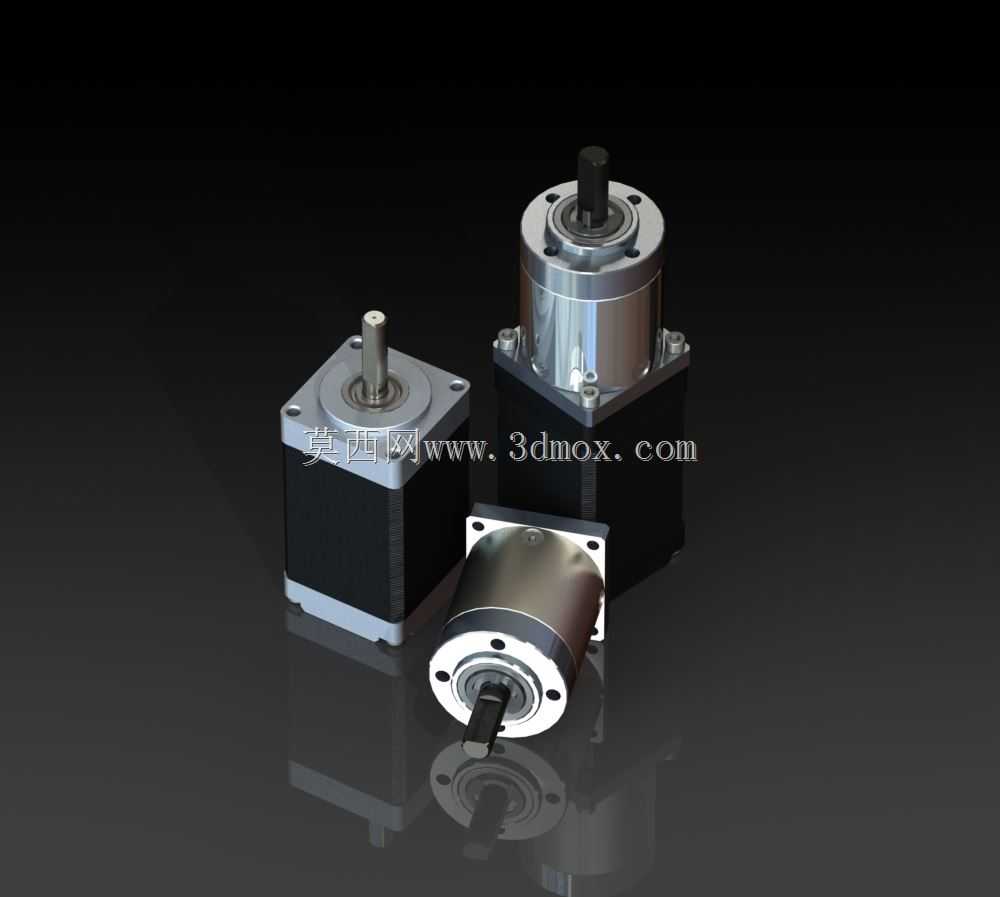

这款行星齿轮箱主要适配安装尺寸为50-51mm规格的Nema 11步进电机，是小型精密传动场景中的核心减速增扭部件，广泛应用于小型自动化设备、精密检测仪器、3D打印挤出机构、小型云台传动、医疗微量输送装置等对安装空间有严格限制、同时对传动精度与输出扭矩有较高要求的领域。在实际设备运行中，步进电机本身的输出转速偏高、输出扭矩有限，难以直接驱动负载完成精准的低速大扭矩动作，这款集成式行星齿轮箱通过行星轮系的传动配比，可将步进电机的高转速低扭矩输出，转化为低转速大扭矩的动力输出，同时有效降低负载端的转动惯量匹配难度，提升步进电机的运行稳定性，避免低速运行时的抖动与丢步问题。在产品设计思路上，这款齿轮箱采用了集成化的结构设计，将行星轮系、输入连接法兰、输出轴座整合为紧凑的一体式结构，尽可能压缩轴向与径向的安装占用空间，适配小型设备内部局促的装配空间；轮系采用标准行星传动结构，太阳轮直接对接电机输出轴，行星轮通过均布排布的方式分担传动载荷，内齿圈与箱体集成设计，既保证了传动的刚性，也减少了额外连接部件带来的装配误差与传动背隙。从安装边界尺寸来看，适配的电机轴直径为5毫米、轴伸长度18毫米，齿轮箱自身的输出轴直径为6毫米、轴伸长度15毫米，两款不同减速比的齿轮箱外部安装尺寸完全一致，分别对应13.73:1与19.19:1的传动比，设备设计选型时可以在不更改安装孔位、不调整整体结构布局的前提下，根据负载的转速与扭矩需求灵活选择对应减速比的型号，大幅降低设备改型的设计成本与装配调整难度。齿轮箱的安装法兰与对应步进电机的端面安装尺寸完全匹配，可直接通过螺栓完成紧固连接，不需要额外设计转接法兰，输入轴与电机轴的对接采用适配的抱紧或插配结构，保证动力传递的同轴度，减少高速运转时的径向跳动与噪音。输出轴采用标准圆轴结构，可适配联轴器、同步轮、齿轮等多种传动连接件，方便对接不同类型的负载机构，满足不同设备的动力输出连接需求。
