带NEMA17步进电机的3D打印挤出机构

该挤出机构是桌面级FDM熔融沉积成型3D打印设备的核心执行部件，主要应用于个人DIY桌面3D打印机、小型教育级3D打印设备、桌面级快速原型制作场景，承担热塑性打印耗材的稳定输送、熔融塑化、精准挤出的核心功能，直接决定3D打印过程中耗材出丝的稳定性、打印层厚的均匀性以及最终成型件的表面质量与尺寸精度。

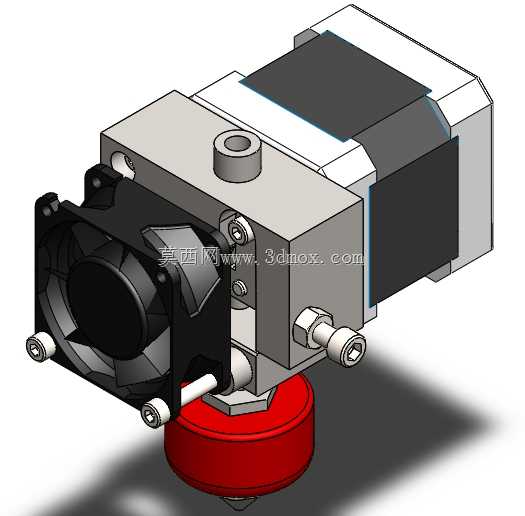

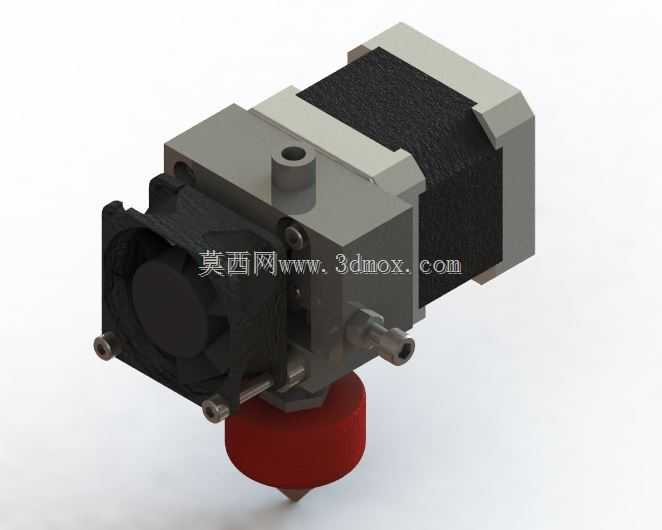

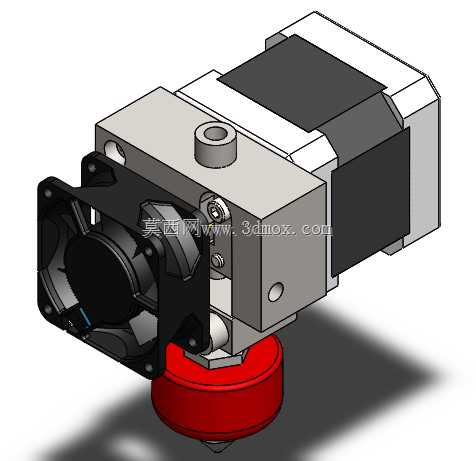

从功能特性来看，该机构集成了耗材输送、加热熔融、主动散热三大核心功能模块：前端搭载的轴流散热风扇可对挤出机上部的冷端区域进行持续风冷，避免耗材在进入加热块前提前软化膨胀造成堵料故障；中部的步进电机通过减速齿轮组带动送料齿轮，可对1.75mm直径的PLA、ABS、PETG等常见热塑性打印耗材施加稳定的夹持送进力，保证送料精度控制在0.1mm级别，适配不同耗材的送料阻力需求；下部的红色加热块可将送入的固态耗材加热至对应熔融温度，通过底部的喷嘴将熔融耗材按照打印路径精准挤出到成型平台上。

设计思路上，该机构采用紧凑化集成布局，将步进电机、送料齿轮组、散热风道、加热块、喷嘴沿垂直方向同轴排布，最大程度缩短送料路径，减少耗材在输送过程中的弯折阻力，同时降低挤出机构的整体重量，减少运动过程中的惯性冲击，适配常见的X轴龙门运动结构。整体结构采用模块化设计思路，各功能部件通过标准内六角螺栓连接，无需专用工具即可完成喷嘴、散热风扇、送料齿轮的快速拆装更换，降低日常维护与故障排查的难度。

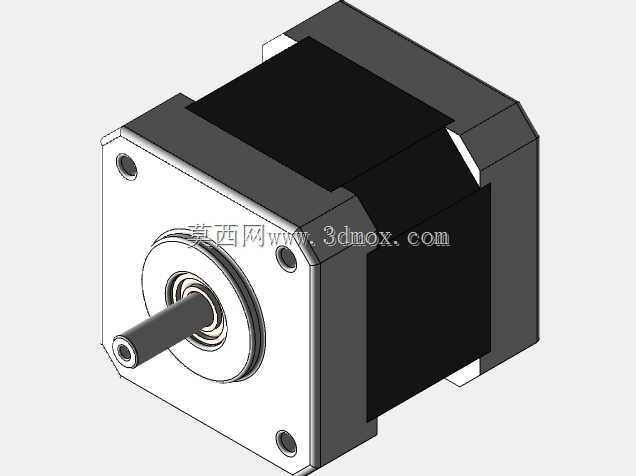

从安装边界与尺寸来看，该机构适配标准NEMA17规格步进电机的安装孔位，可直接替换同规格的市面常见挤出机构，整体横向安装尺寸控制在60mm范围内，纵向总高度不超过90mm，安装时仅需预留对应风扇的通风间隙即可，不会与打印机的X轴运动导轨、成型平台、限位开关等周边部件产生运动干涉，适配大部分200mm至300mm成型尺寸的桌面级FDM3D打印机的安装空间要求。
