1470kW480V燃气发电机组基础工程布局设计

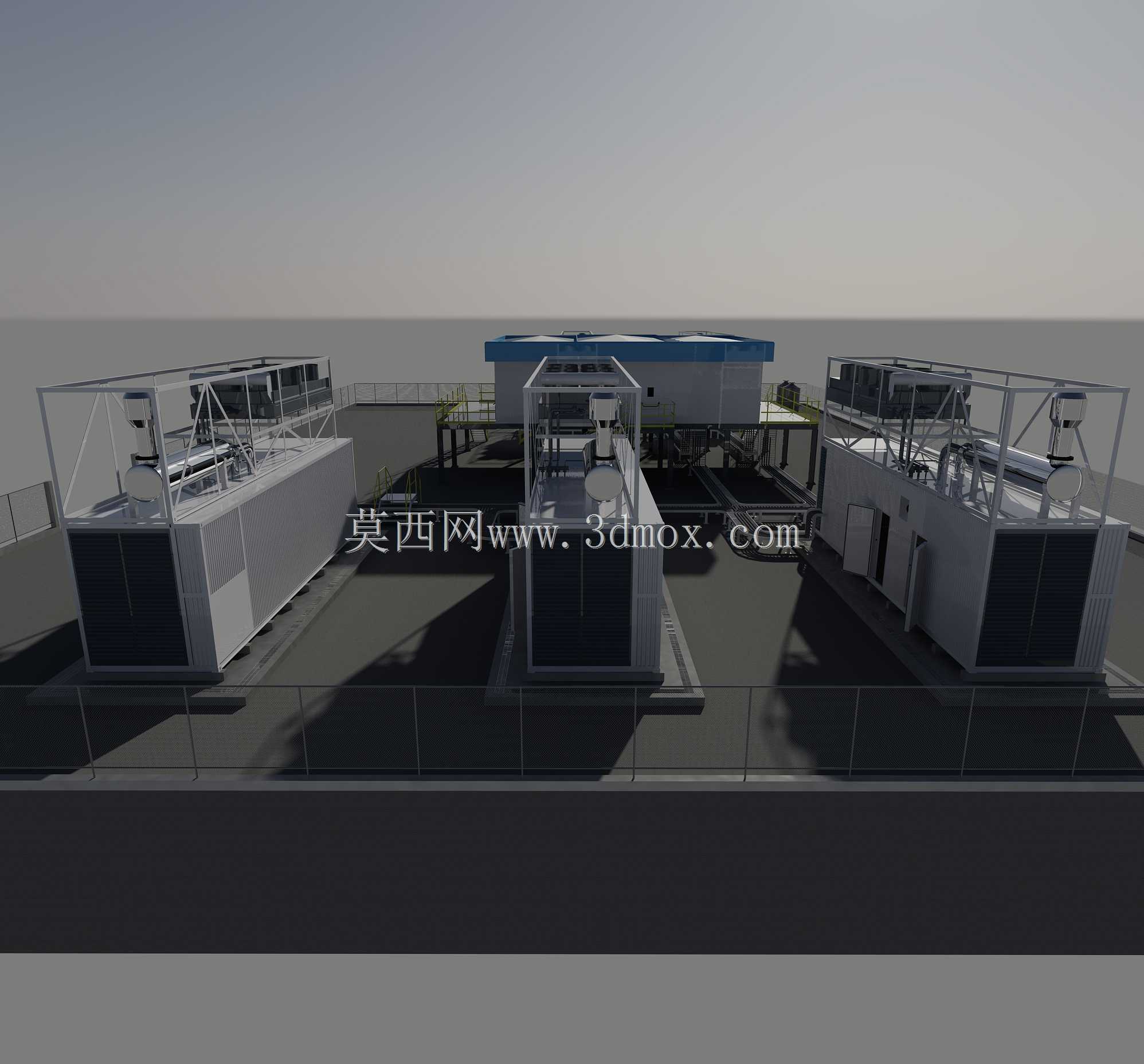

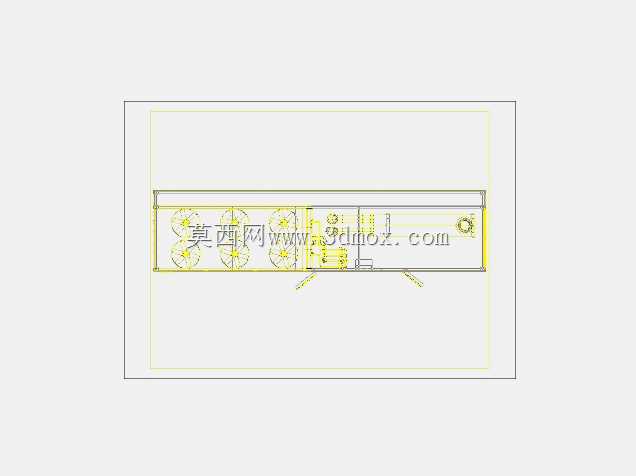

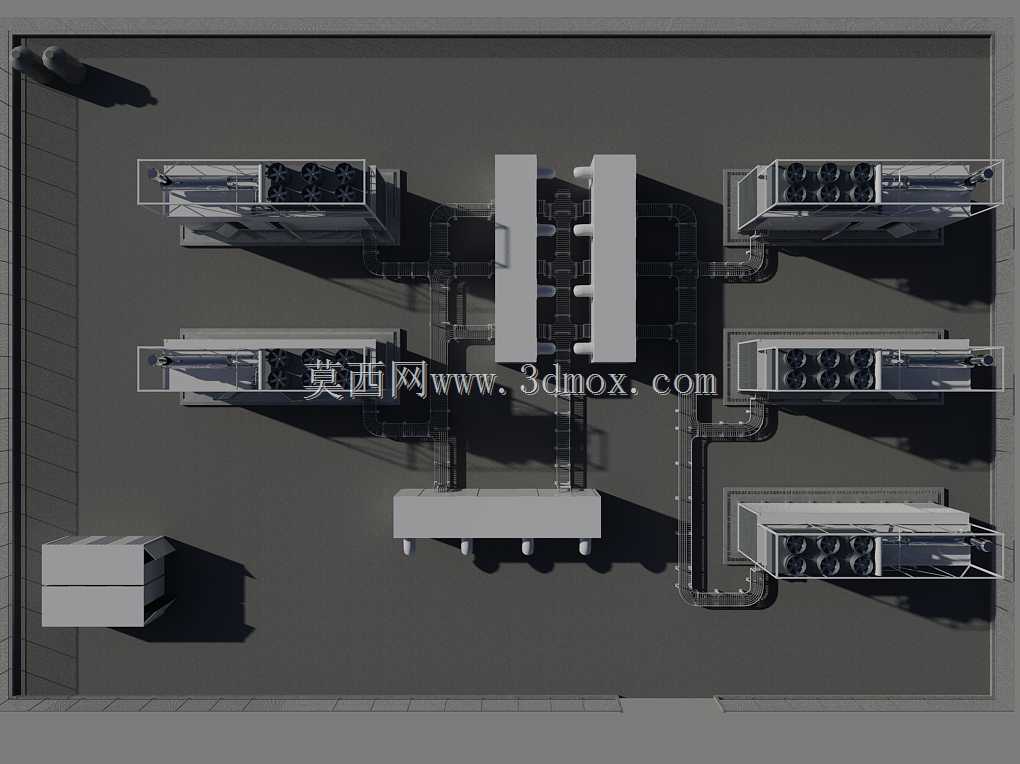

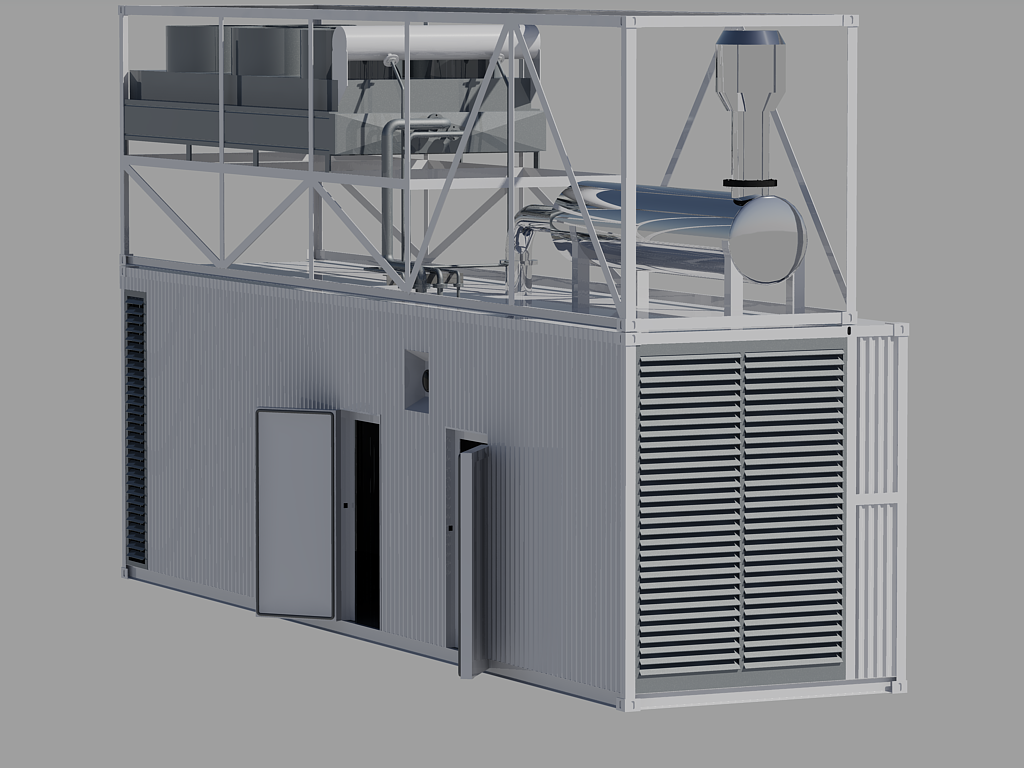

这套1470kW480V燃气发电机组基础工程布局，主要面向工业园区分布式供能、数据中心备用电源、偏远矿区独立供电等应用场景，可在市电供应中断时快速启动提供稳定电力输出，也可作为主供电源为无公网覆盖的区域提供生产生活用电，同时适配燃气资源充足区域的热电联产需求，通过配套管线可将机组运行产生的余热回收用于厂区供暖或工业热水供应，大幅提升能源综合利用效率。整套设计围绕多台燃气发电主机的排布展开，核心功能是通过合理的空间规划，保障每台机组的进风、排风、散热需求，同时优化管线走向减少管路压损，降低后期运维的巡检与检修难度。设计过程中首先核算了单台机组的运行散热风量，确定机组之间的横向与纵向预留间距，既避免多台机组运行时的热气流串扰影响散热效率，也预留出足够的设备吊装、日常巡检、故障检修的操作空间，主机周边的管线采用分层排布逻辑，将燃气管路、冷却水管路、电力输出桥架、控制线缆桥架分区域布设，避免不同介质管路交叉干扰，也降低了管路泄漏后的安全风险。在安装边界设计上，充分考虑了机组运行时的振动传导特性，基础承台的尺寸预留了机组地脚螺栓的安装调节余量，同时在机组与基础之间预留了减振装置的安装空间，避免机组运行振动传递到周边建筑结构；外围的管线接口位置统一规划在机组侧方的检修通道旁，方便后期管路对接与维护，整体布局将配套的冷却散热单元与主机一一对应排布，缩短冷却管路的连接长度，减少冷却液输送过程中的能耗损失，同时在场地边角预留了控制柜体、附属配套设备的安装位置，让整个发电站的功能分区清晰明确，既满足设备运行的工艺要求，也符合工业场地的安全运维规范，能够直接指导现场的基础施工与设备安装作业。
