桌面级小型PCB线路板数控铣床结构

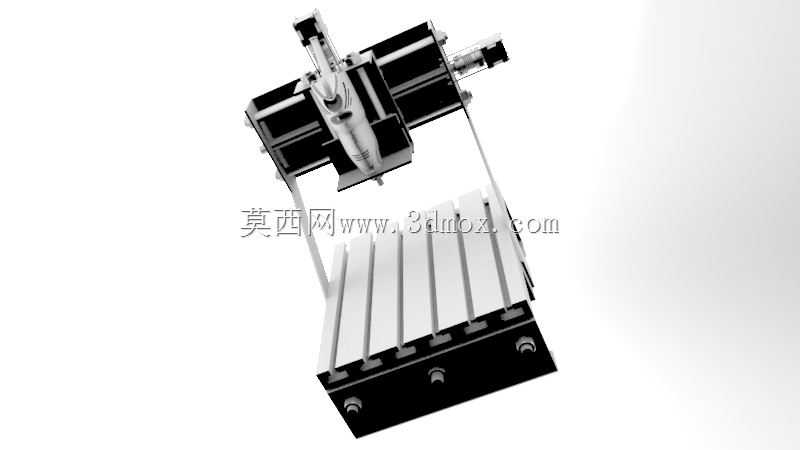

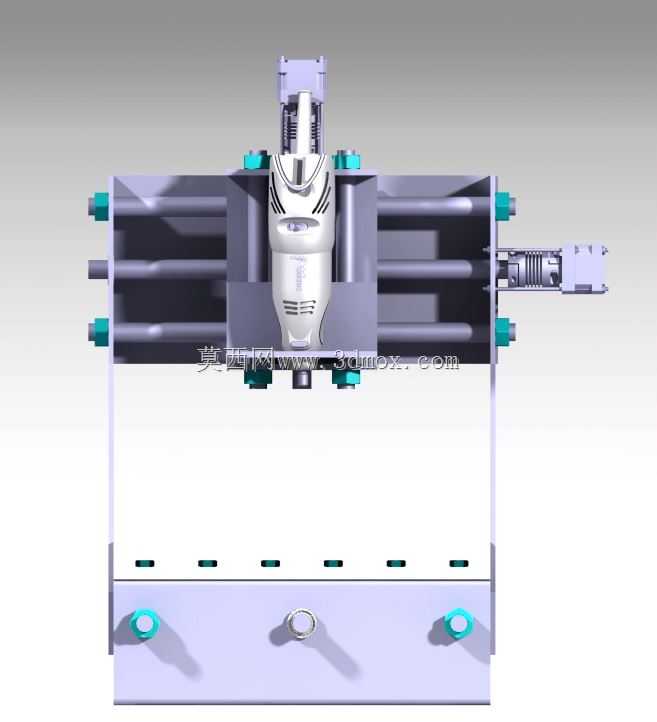

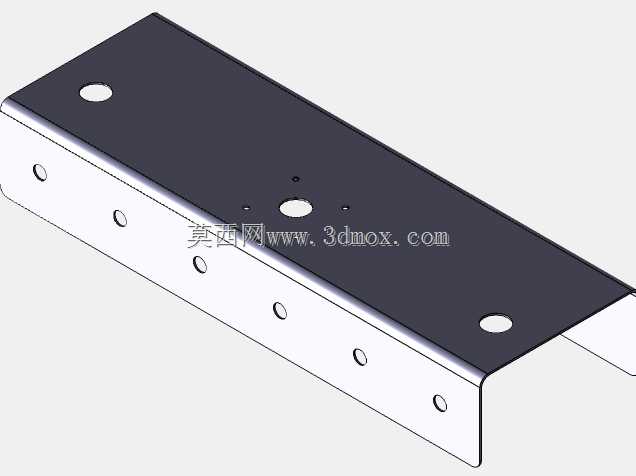

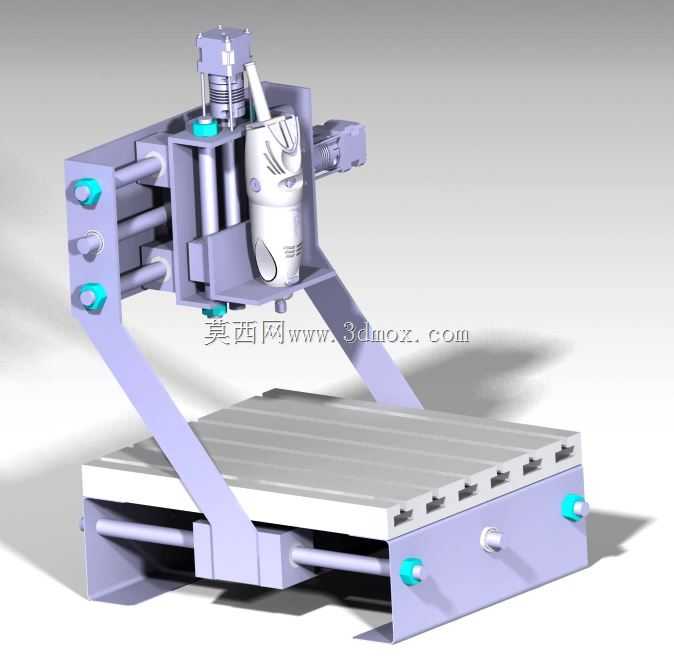

这款桌面级PCB铣床主要面向电子研发、小批量打样场景，可满足实验室、创客空间、小型电子作坊的单双层印刷电路板加工需求，替代传统化学蚀刻工艺，减少危化品使用与废液处理成本，同时缩短打样周期，无需外协等待即可快速完成线路板的外形铣削、钻孔、走线槽加工等工序，也可适配薄型亚克力、软铝等软质材料的轻切削加工，覆盖电子原型开发、教学实训、个人DIY创作等多场景使用需求。设备整体采用龙门式框架结构，底座为一体式支撑设计，搭配倾斜式侧支撑臂强化整体刚性，减少铣削过程中的结构震颤，保障加工精度；X、Y轴采用光轴导轨搭配丝杆传动结构，Z轴搭载高速电主轴，可适配不同直径的PCB铣刀与钻头，实现从0.2mm微孔到板边轮廓的全工序加工，工作台面预留标准T型槽位，可快速装夹不同尺寸的PCB基板，对位调整便捷。设计过程中优先考虑桌面设备的占地适配性，将有效加工行程控制在350*300毫米范围，可覆盖绝大多数常规尺寸的单双层PCB加工需求，整体结构紧凑无需过大安装空间，普通工作台面即可放置使用；传动部件均做了防护设计，减少加工产生的粉尘进入传动副影响运行寿命，主轴位置预留了吸尘接口安装位，可外接小型吸尘装置及时排走PCB铣削产生的玻璃纤维粉尘，优化作业环境。各运动轴的调节手轮均布置在设备外侧易操作位置，手动对刀、行程调整操作顺手，整体结构模块化程度高，日常维护、易损件更换无需复杂拆解，主轴、导轨等标准件均可快速替换，降低长期使用的维护成本；框架结构采用标准铝型材与板材拼接设计，加工装配难度低，既适合整机量产，也可满足爱好者自行组装调试的需求，在保障加工精度满足PCB制板要求的前提下，尽可能压缩了设备整体体积与制造成本，兼顾实用性与经济性。
