小型立式手动进给铣床结构设计

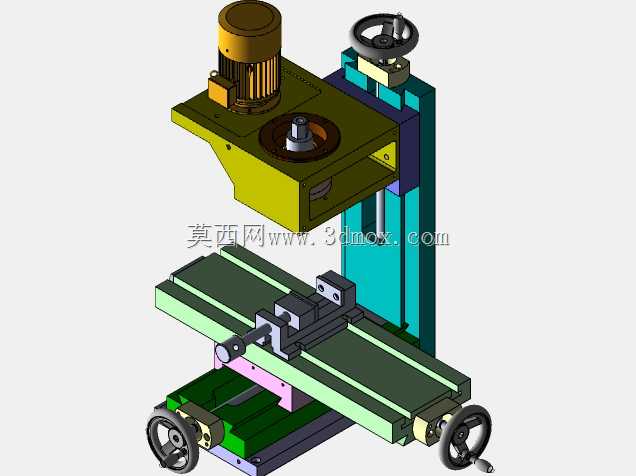

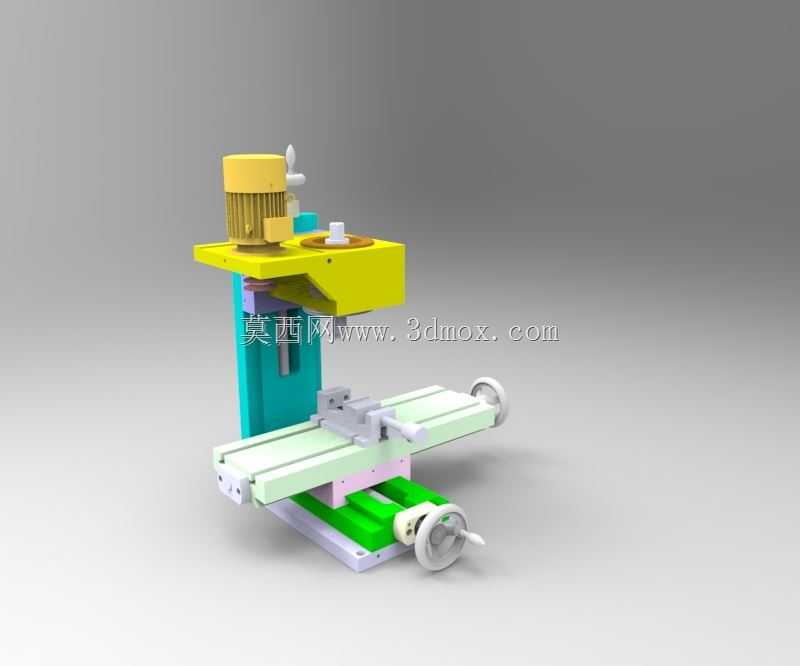

这款小型立式铣床主要面向小型加工工坊、教学实训场景以及个人DIY加工领域，可完成小型金属零件、非金属硬质工件的平面铣削、沟槽加工、小型型腔成型等常规铣削作业，适配小批量定制加工、零件修配、教学演示等多元使用需求，相较于大型工业铣床占地更小、操作门槛更低，无需复杂的车间地基铺设即可完成安装部署。设备采用立式主轴布局，主轴驱动单元布置在设备上部的滑枕结构内，可通过顶部的手轮实现主轴的上下进给调节，精准控制铣削深度，主轴端可适配不同规格的铣刀装夹结构，满足不同加工工序的刀具更换需求。工作台部分采用十字滑台结构，分别设置纵向与横向的进给手轮，操作人员可通过手轮带动丝杠传动结构，实现工作台在两个水平方向的精准位移，配合台面上的工件装夹夹具，可完成工件不同位置的走刀加工，滑台导轨采用耐磨导向结构，保障进给过程的平稳性，减少加工过程中的振动偏移，提升加工面的成型精度。设计过程中优先考虑小型设备的结构紧凑性，将主支撑立柱布置在设备后侧，为前部工作台预留充足的操作空间，整体安装边界控制在小型工作台可承载的尺寸范围内，底部支撑结构做了加宽处理，降低设备重心，即使在高速铣削作业时也能保持足够的结构稳定性，避免整机晃动影响加工精度。传动结构全部采用外露易维护的设计思路，日常润滑、间隙调整都可直接操作，无需拆解大量外壳结构，降低了设备的日常维护成本。主轴滑枕与立柱之间的导向结构设置了锁紧机构，当调整到合适的加工高度后可完成锁紧固定，避免铣削过程中主轴下坠影响加工尺寸。工作台的进给丝杠配备了刻度转盘，操作人员可根据刻度值精准控制进给量，实现精细化的尺寸加工控制，即使是缺乏大型机床操作经验的使用者，也能快速上手完成基础的铣削加工作业。整体结构没有冗余的设计部件，所有结构都服务于基础铣削功能的实现，在保障加工精度满足小型零件加工要求的前提下，尽可能压缩了设备的整体体积与制造成本，让小型铣削加工场景不需要投入高额的大型设备成本即可完成对应的加工作业。
