数控设备用SHF12型卧式轴支撑座

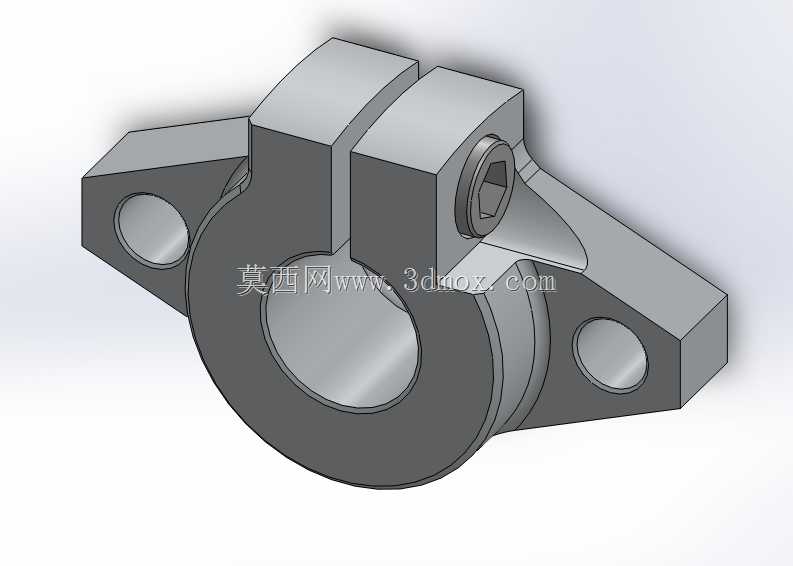

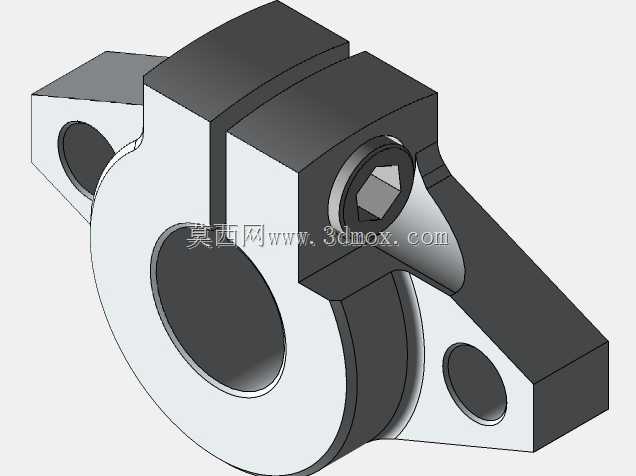

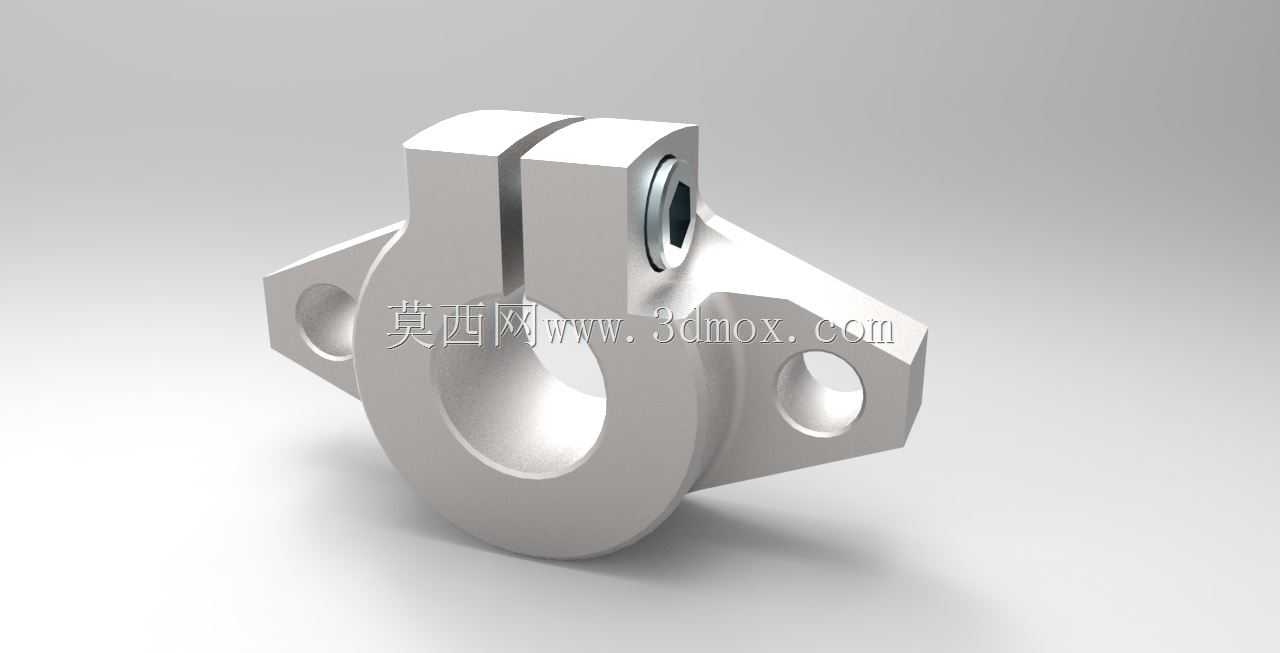

这款轴支撑座是数控加工设备、小型自动化传动机构中常用的轴系固定部件，主要承担光轴、导向轴的径向承载与位置固定作用，常见于数控雕刻机进给导向单元、小型非标自动化设备的直线传动模组、3D打印设备运动轴定位、包装机械送料辊支撑等场景，能够为回转或直线运动的轴类零件提供稳定的支撑基准，避免轴件在负载运行过程中出现挠曲变形、位置偏移的问题，保障传动系统的运行精度与结构稳定性。

从功能特性来看，该支撑座采用开口夹紧式结构设计，座体上部开设贯通的锁紧缝，搭配内六角锁紧螺栓，可在轴件穿入支撑内孔后通过拧紧螺栓实现对轴的抱紧固定，相比传统顶丝固定的轴座，夹紧接触面积更大，固定力分布更均匀，不会在轴表面形成顶丝压痕，也能承受更大的轴向窜动载荷与径向负载，适配频繁往复运动的轴系使用场景。座体两侧延伸出带安装通孔的翼状安装脚，安装孔位对称分布在支撑孔两侧，可通过螺栓直接将支撑座固定在设备安装基板上，安装后支撑孔的中心高度固定，能够快速完成轴系的高度定位，减少装配调试时的校准工作量。

在设计思路上，这款支撑座优先考虑了装配便捷性与结构刚性的平衡：主体支撑环部分做了加厚处理，保障轴孔的圆度与受力后的形位精度，避免夹紧时孔体出现过度形变导致轴件卡滞；两侧安装翼与主体支撑环之间做了圆弧过渡加强结构，减少应力集中问题，在设备运行产生振动时不会出现翼板断裂的情况；锁紧螺栓的位置设置在支撑环顶部侧方，既预留了足够的扳手操作空间，也不会与周边的传动部件产生运动干涉。

从安装边界来看，该支撑座的中心支撑孔适配直径12mm的标准光轴，两侧安装孔的中心距、安装面到轴中心的高度都遵循行业通用的安装尺寸规范，可直接替换同规格的标准轴支撑件，不需要对设备安装面做额外加工；整体外形紧凑，安装后占用的横向与纵向空间较小，适合在设备内部安装空间局促的位置布置，座体的棱边都做了小倒角处理，装配时不会划伤操作人员，也能避免应力集中导致的部件开裂问题。
