手轮驱动台式手动冲压压力装置

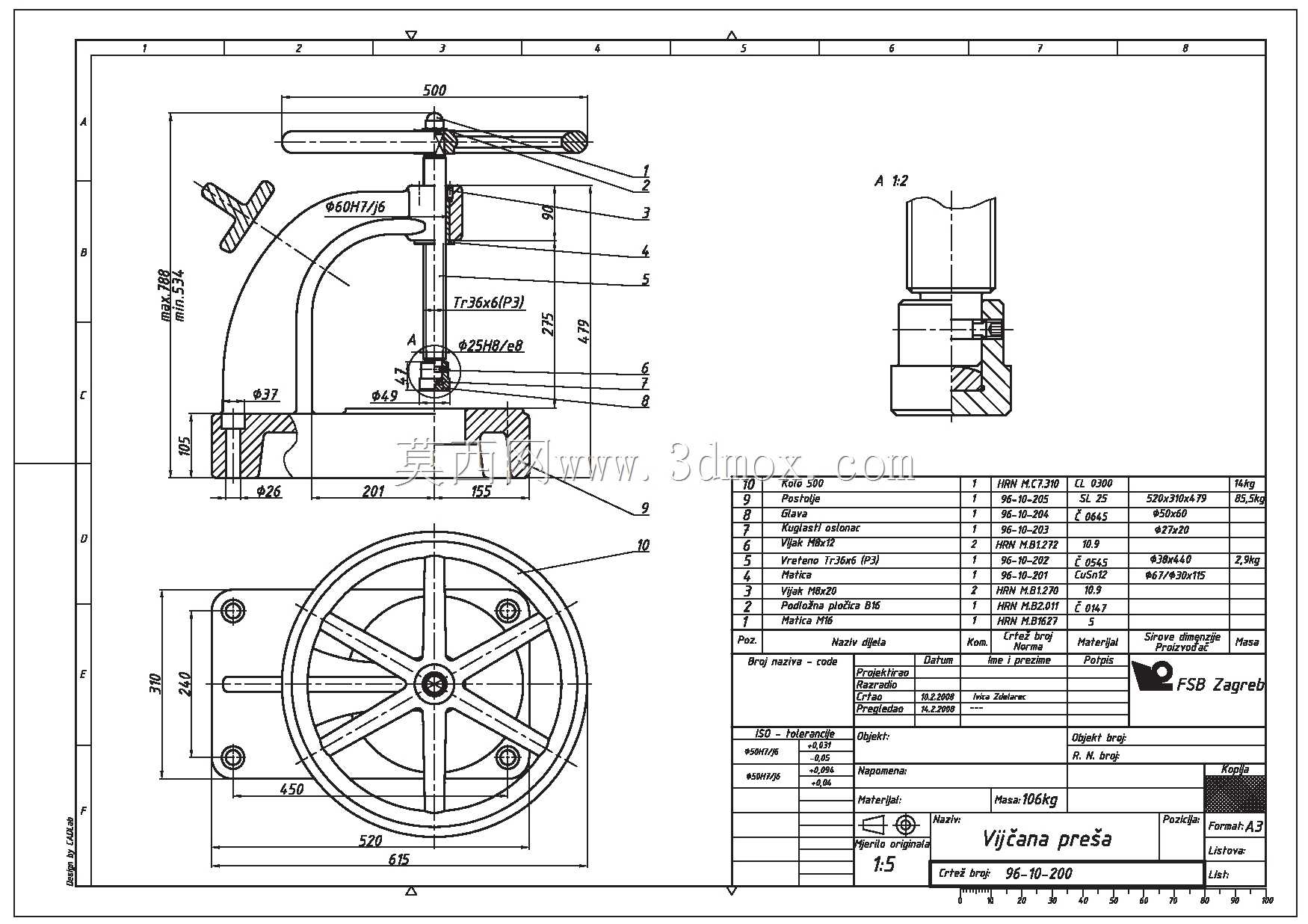

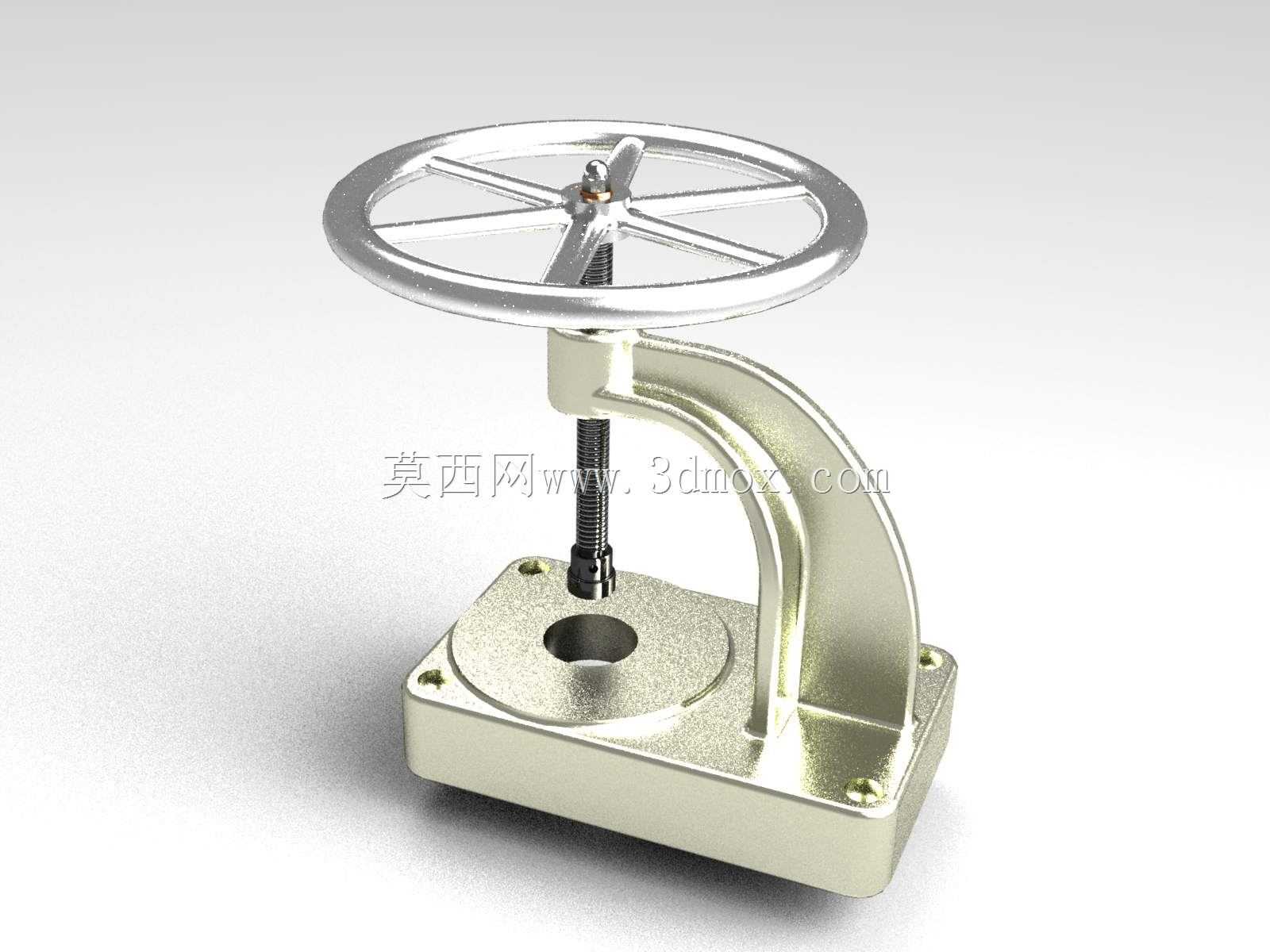

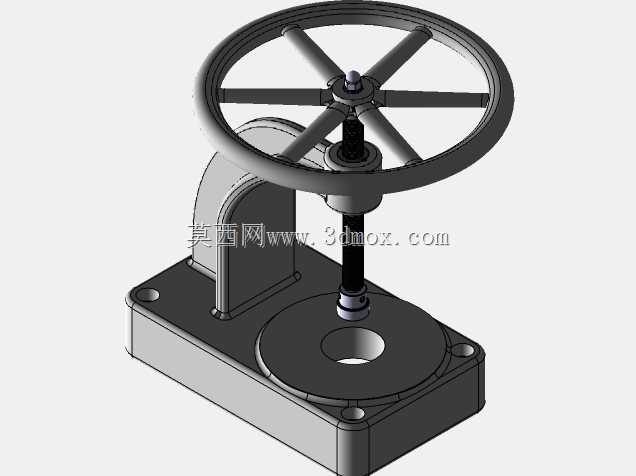

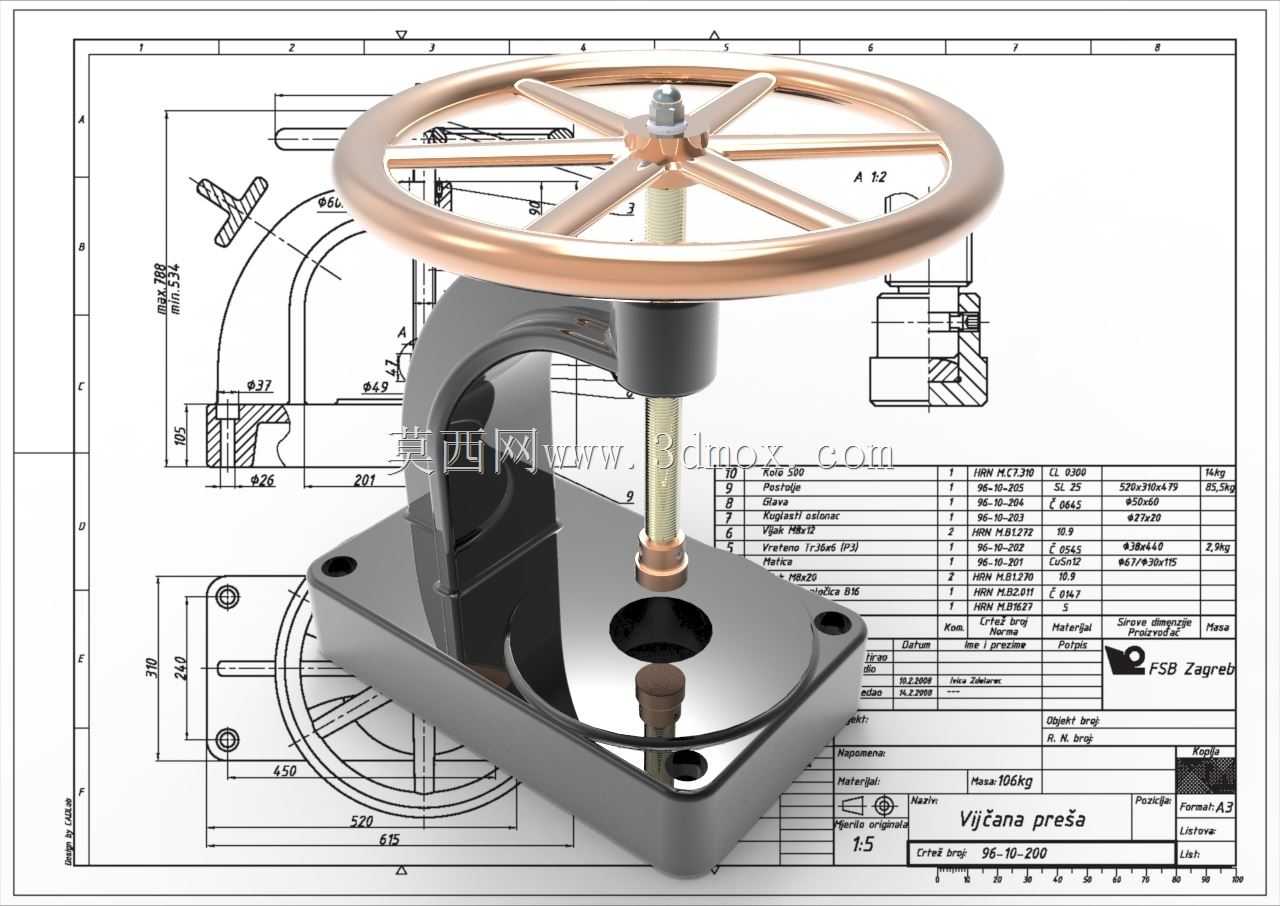

这款手动压力装置的结构设计完全围绕小载荷工位的压装、冲压作业需求展开，没有冗余的功能堆砌，整体采用C型开式机身布局，这种结构最大的优势是操作空间开阔，工件取放不受两侧结构遮挡，适配小型五金件、塑胶件的小批量加工场景，常见于维修车间、五金加工门店、教学实训工位，以及量产线旁的离线返修工位，用来完成轴承压装、销钉铆接、薄料冲孔、小件校形这类不需要大吨位出力的作业。

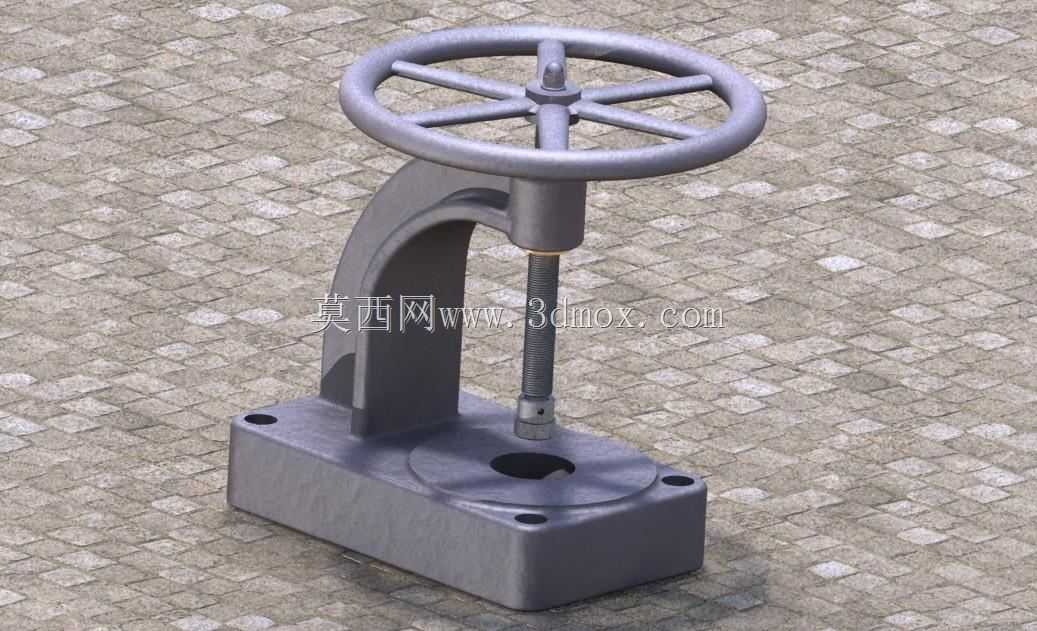

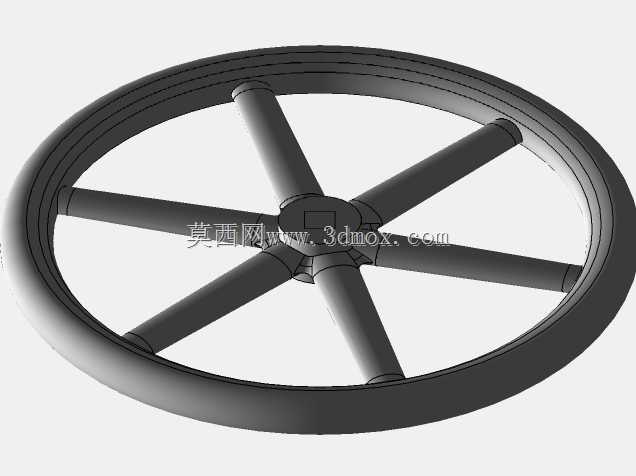

从功能实现逻辑来看，顶部的手轮直接和竖向丝杠副连接，转动手轮时丝杠带动压头做垂直方向的直线进给，丝杠的螺距经过匹配设计，既保证手轮转动时的进给手感顺滑，不会出现空程卡顿，也能通过螺纹副的自锁特性，在压头停在任意行程位置时保持锁止，不会因为反作用力出现回退，不需要额外加装锁紧机构就能保证作业过程的位置稳定性。压头下方的底座平台预留了标准的安装孔位，既可以直接放置待加工工件，也能通过螺栓固定定制的工装夹具，适配不同外形工件的定位需求，底座中心的避让孔可以让冲孔作业产生的废料直接下落，不会堆积在平台表面影响加工精度。

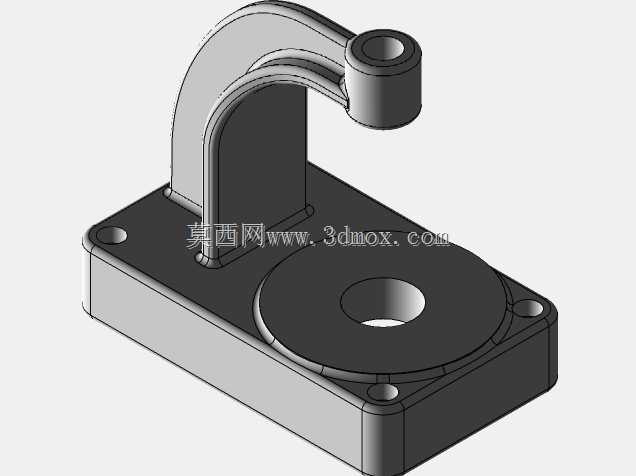

设计过程中优先考虑了安装边界的适配性，整体底座的占地面积不足0.1平方米，不需要做专门的地基固定，直接放置在常规工作台面上就能使用，机身的喉深尺寸经过核算，能够覆盖常规小型工件的加工范围，不会出现喉深不足导致工件无法放置到压头正下方的问题。机身的弧形过渡结构不是单纯的造型设计，而是通过有限元受力分析优化后的截面形状，在保证整体结构刚性、承受额定压装力时不会出现机身变形翘曲的前提下，尽可能减少了不必要的材料冗余，控制整体重量，方便工位调整时的搬运移位。

实际使用时，操作人员可以根据工件的压装需求控制手轮的转动速度，进给过程的力度反馈直接，相比气动、电动压力设备，不需要外接动力源，也不存在气源、电源的适配问题，在没有配套动力条件的临时作业场景也能正常使用，压头的行程范围覆盖了常规小件的加工高度需求，不需要频繁调整压头的初始位置就能完成多数常规作业。
