可3D打印四旋翼飞行器机架结构设计

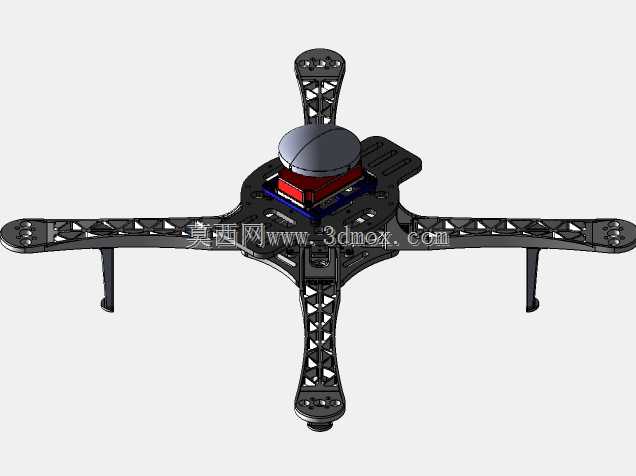

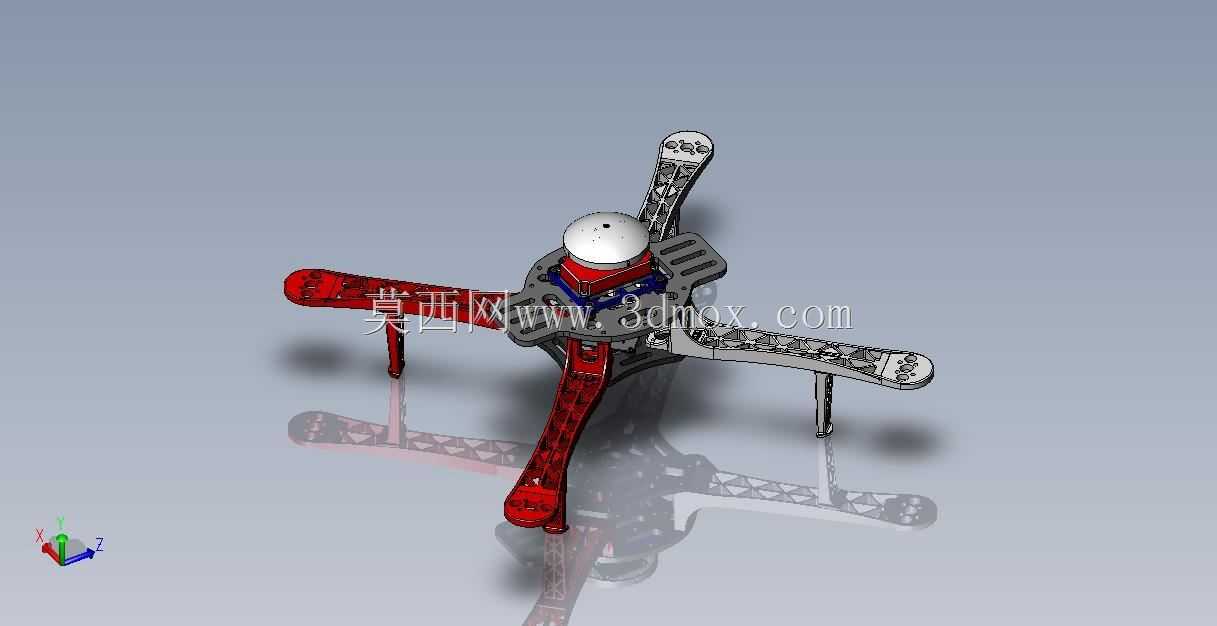

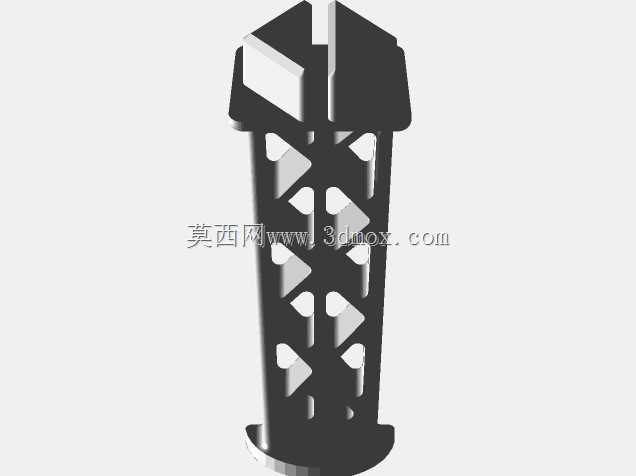

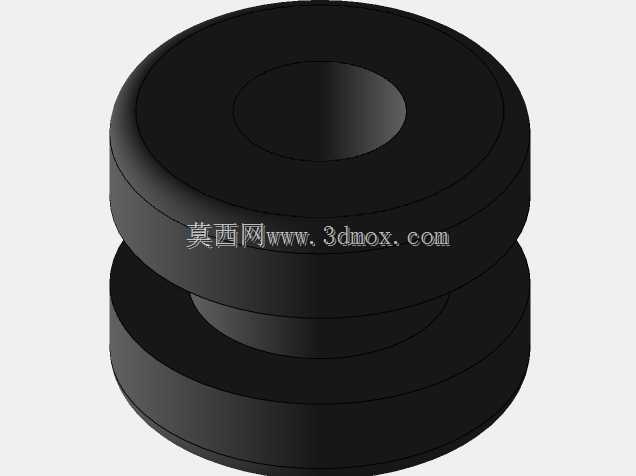

该四旋翼机架作为小型无人飞行器的核心承载结构，主要面向个人DIY航模制作、低空近景航拍测试、小型教学实验教具、室内外微载荷巡检作业等场景使用，能够为飞控主板、动力电调、电池模块、旋翼动力组件提供稳定的安装支撑，同时适配轻量化3D打印制造工艺，降低个人爱好者与小型研发团队的制作门槛。从实际用途来看，这款机架区别于量产商用无人机的一体化注塑结构，采用分体式可打印设计，使用者无需开模即可通过桌面级熔融沉积3D打印设备完成全部结构件制作，既可以作为飞控算法验证的测试载体，也能搭载微型摄像头完成小范围的环境探查任务，还可作为中小学科创教育、高校机械设计课程的实操教学案例，帮助学习者理解多旋翼飞行器的结构逻辑与动力布局原理。在功能特性上，机架采用四轴对称布局，中心舱段预留了标准化的飞控板安装位与电池固定空间，四个机臂采用镂空桁架结构设计，在保证结构抗弯抗扭强度的前提下尽可能削减非必要壁厚，有效降低整机自重，提升飞行续航表现；机臂末端预留了标准电机安装孔位，能够适配市面上主流的小型无刷电机与螺旋桨规格，起落支脚采用一体化延伸设计，无需额外加装起落架即可为机身提供落地缓冲空间，避免起降过程中中心舱内的电子元件与地面发生磕碰损伤。设计思路上，这款机架充分考虑3D打印工艺的成型限制，所有结构件均采用无支撑或少支撑的打印朝向设计，避免大角度悬空结构带来的打印失败风险，同时将整体结构拆分为中心座、四个机臂、起落支脚几个独立模块，单个打印件尺寸控制在桌面级3D打印机的常规成型幅面范围内，使用者无需大尺寸打印设备即可完成制作；结构连接位置预留了标准紧固件安装孔位，既可以采用胶水粘接完成永久固定，也可以通过螺丝连接实现机臂的可拆卸更换，在发生炸机损坏时仅需替换受损部件即可，降低后期维护成本。从安装边界与尺寸适配来看，机架整体采用X型四轴布局，对角电机轴距适配250-300mm级别的小型多旋翼飞行器规格，中心舱内部净空尺寸能够容纳常规30.5mm孔距的标准飞控板、2-4S容量的小型锂聚合物电池，机臂截面尺寸预留了电调走线的内部通道，能够将动力线材隐藏在结构内部，减少飞行过程中的风阻与线材剐蹭风险；起落支脚的高度预留了足够的云台或微型载荷安装空间，在不额外加高机身的前提下即可搭载重量在100g以内的微型拍摄设备，整体结构自重控制在150g以内，搭配对应动力系统后能够实现稳定的悬停与机动飞行，同时机架的重心设计严格落在中心舱几何中心位置，能够降低飞控系统的姿态校准难度，提升飞行过程中的稳定性。
