步进电机数控项目用绕线式弹性联轴器

这款弹性联轴器是面向步进电机配套的数控传动场景开发的轴连接部件，核心作用是在伺服传动、数控滑台、小型自动化进给机构中，完成两根同轴布置传动轴的扭矩传递，同时补偿两轴之间存在的径向、角向与轴向安装偏差，避免刚性连接带来的轴系憋劲、轴承额外负载、电机运行异响等问题，尤其适配步进电机这类对安装同轴度偏差容忍度较低的驱动部件，能有效缓冲传动过程中的微小振动，提升进给运动的平稳性，降低丢步风险。

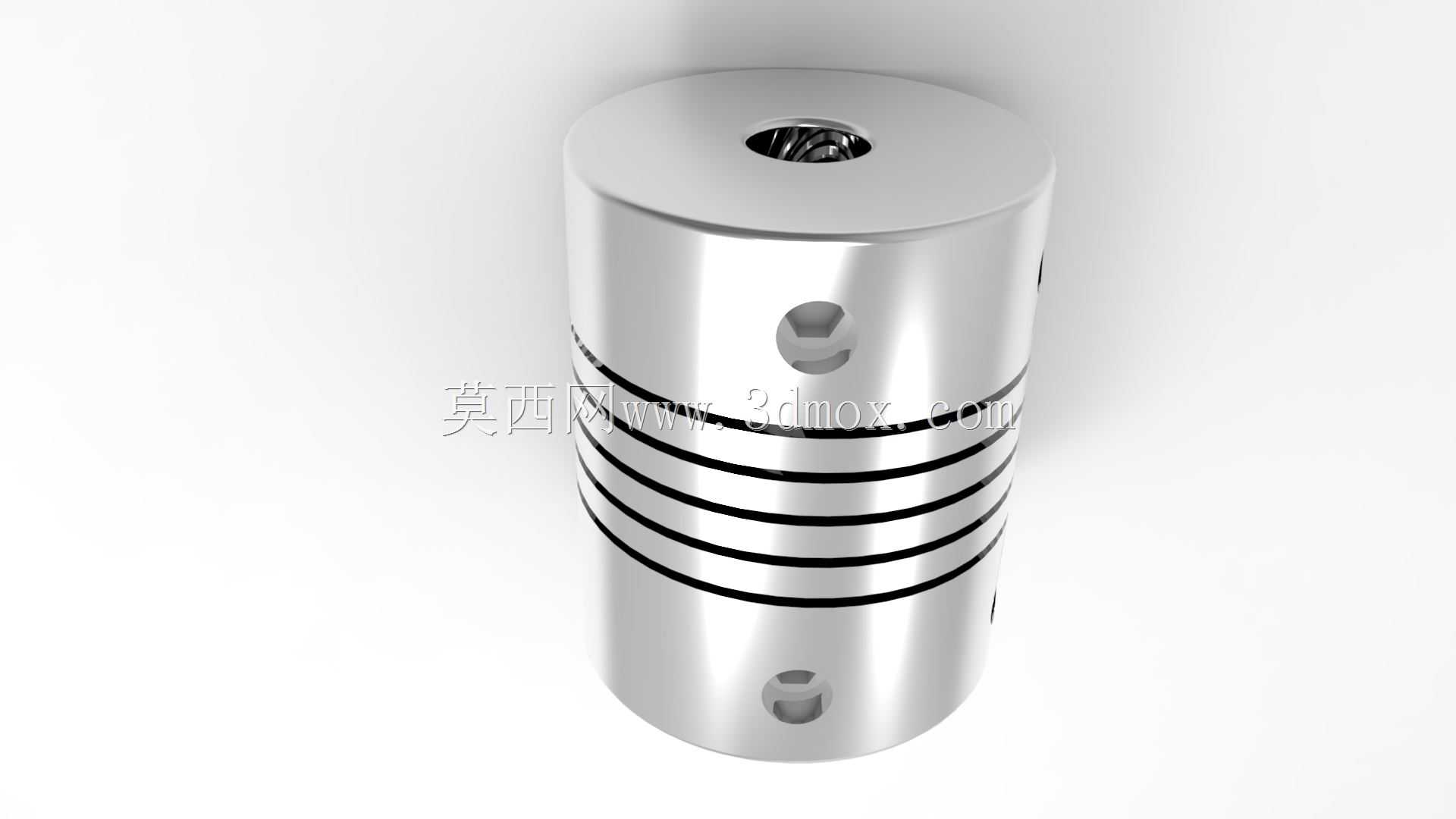

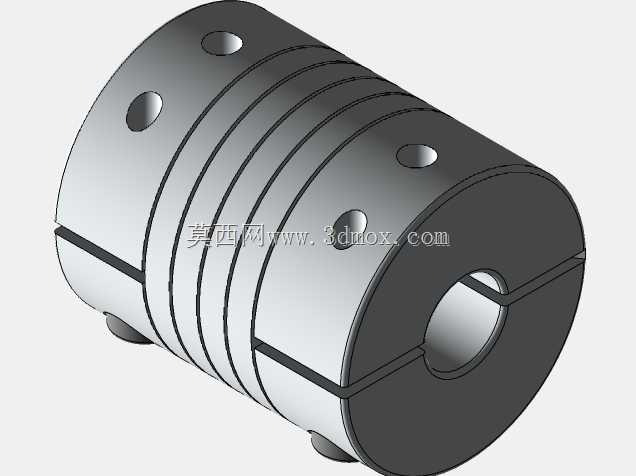

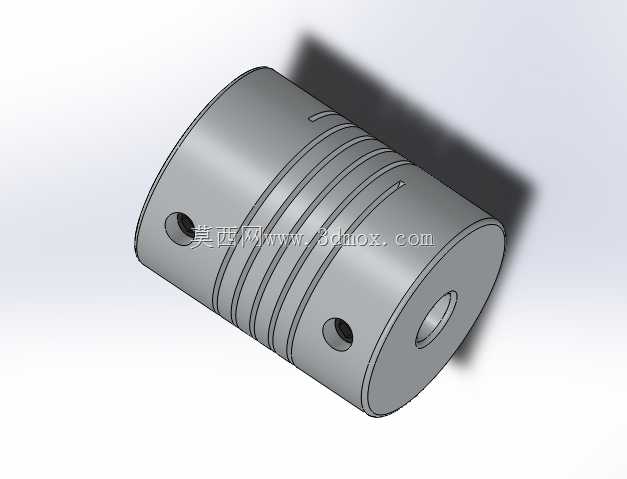

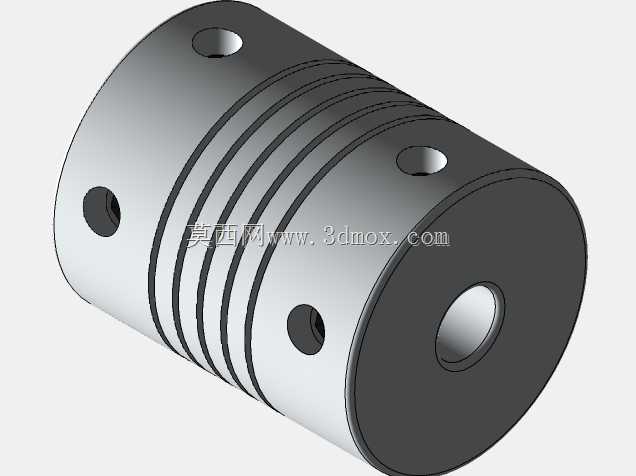

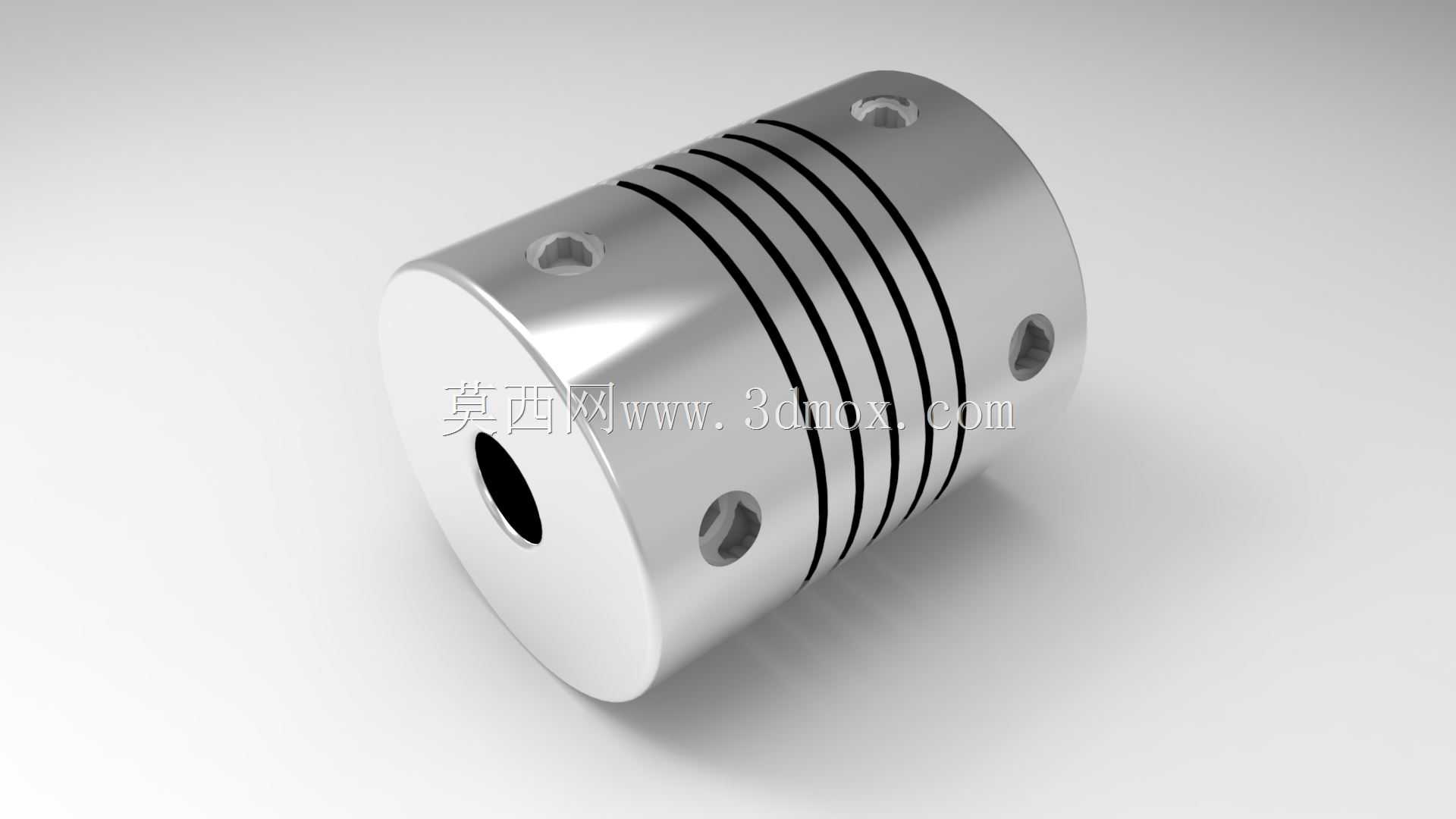

从结构设计来看，这款联轴器采用一体式圆柱本体加周向多道平行切槽的绕线式结构，没有额外的拼接部件，依靠切槽形成的弹性形变段来实现偏差补偿与减振效果，相比拼接式梅花联轴器、膜片联轴器，没有装配间隙，零回转间隙的特性能保证传动的同步精度，非常适合数控项目中需要正反转频繁切换、定位精度要求较高的进给传动场景。本体两端分别设置有径向顶丝孔，安装时通过紧定螺钉直接锁紧在两侧轴伸上，装拆操作便捷，不需要额外的胀套或者键连接，适配小扭矩的步进电机传动需求。

尺寸边界上，这款联轴器覆盖两种常用规格，分别为外径20mm长度25mm、外径25mm长度30mm，能匹配市面上绝大多数42型、57型常规步进电机的输出轴径，也能适配同尺寸范围的滚珠丝杆、传动光轴的连接需求。设计过程中预留了安装孔位的调整空间，使用者可以根据实际搭配的轴径尺寸，对两端的轴孔直径、顶丝孔位置进行适配调整，不需要重新制作整体本体，能快速适配不同的项目安装需求。本体采用金属材质加工，整体刚性与弹性形变量做了平衡设计，既不会因为刚度过高失去偏差补偿能力，也不会因为柔度过大导致传动扭转角过大影响定位精度，切槽的数量、宽度与深度都经过匹配调校，在额定扭矩范围内可以长期稳定工作，不会出现弹性疲劳失效的问题。

在实际应用场景中，这类联轴器广泛用在小型数控雕刻机、桌面级数控铣床、3D打印设备传动轴系、自动化点胶机进给轴、小型皮带输送线驱动端等场景，安装时只需要将两端轴分别插入对应轴孔，拧紧顶丝即可完成装配，日常使用不需要额外维护，能在常规车间温湿度环境下长期稳定运行，有效抵消安装过程中不可避免的轴系对中误差，延长电机与被驱动部件的轴承使用寿命，降低设备运行的振动与噪音。
