并联结构三角洲型桌面3D打印设备

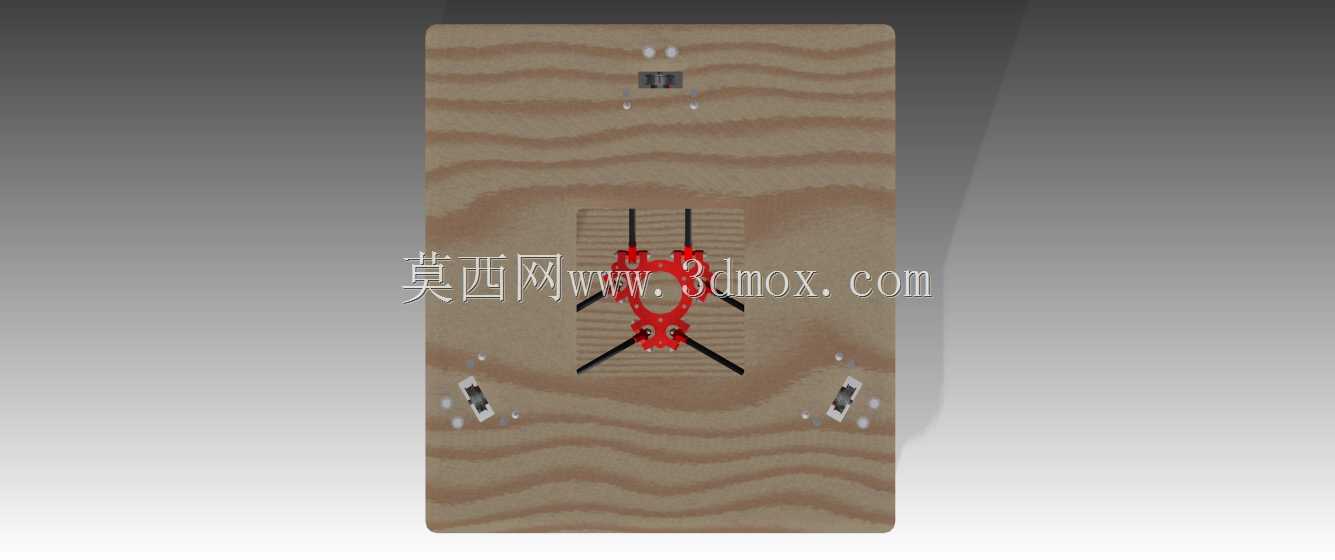

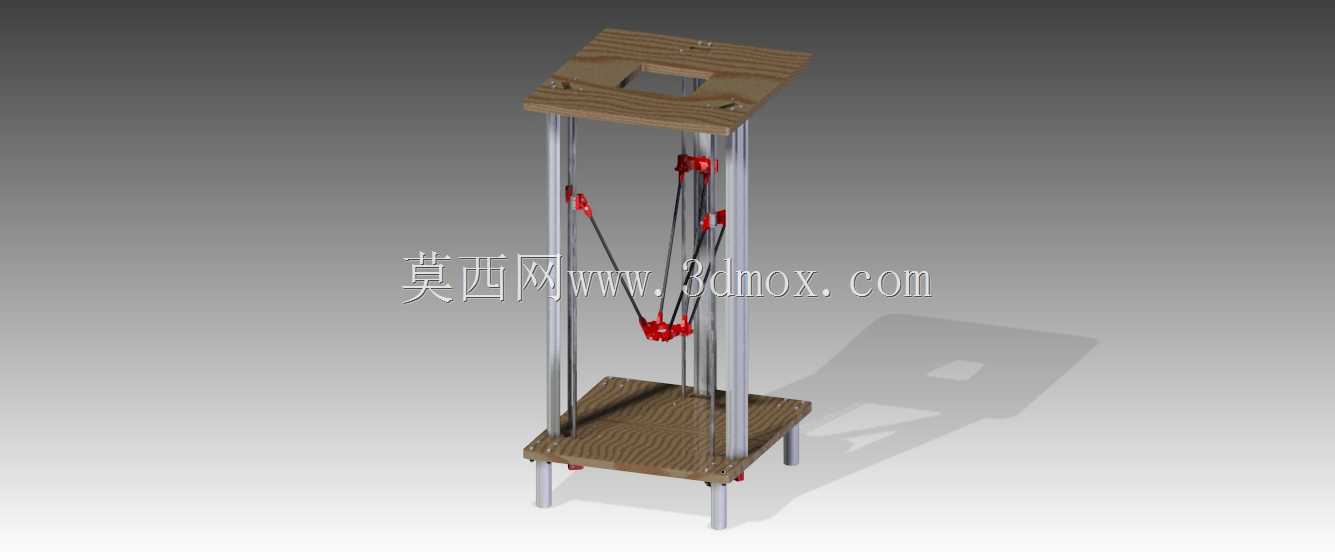

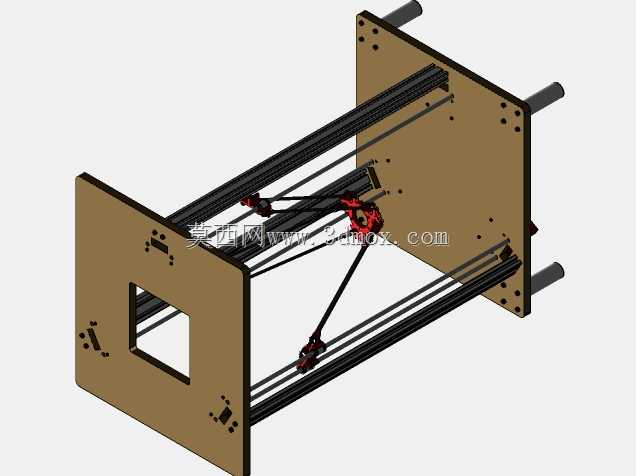

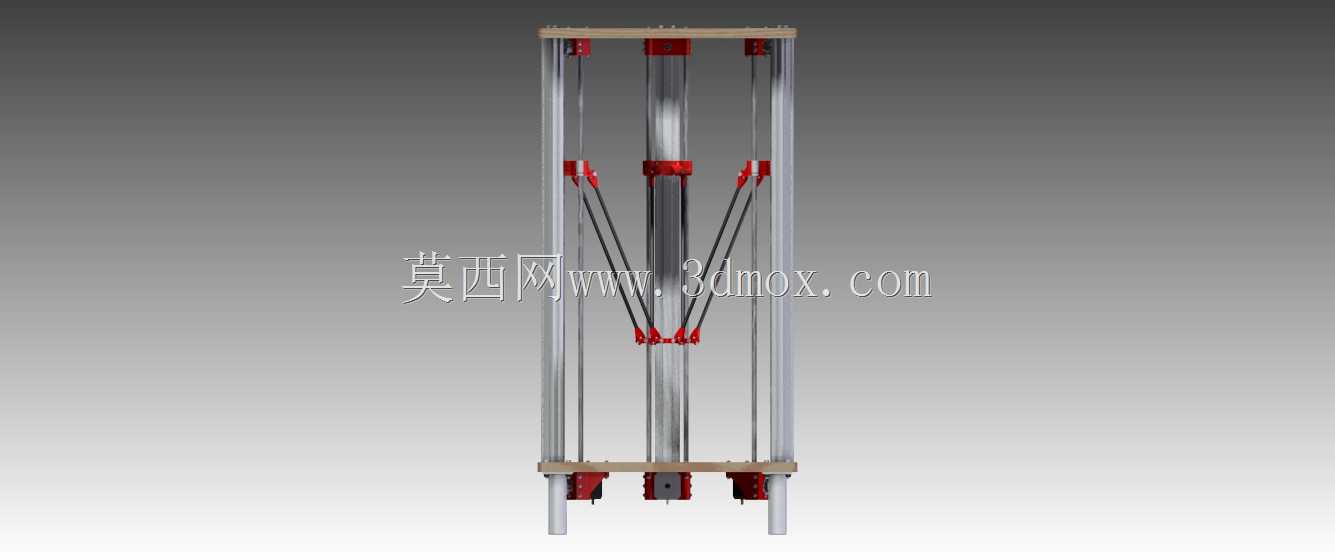

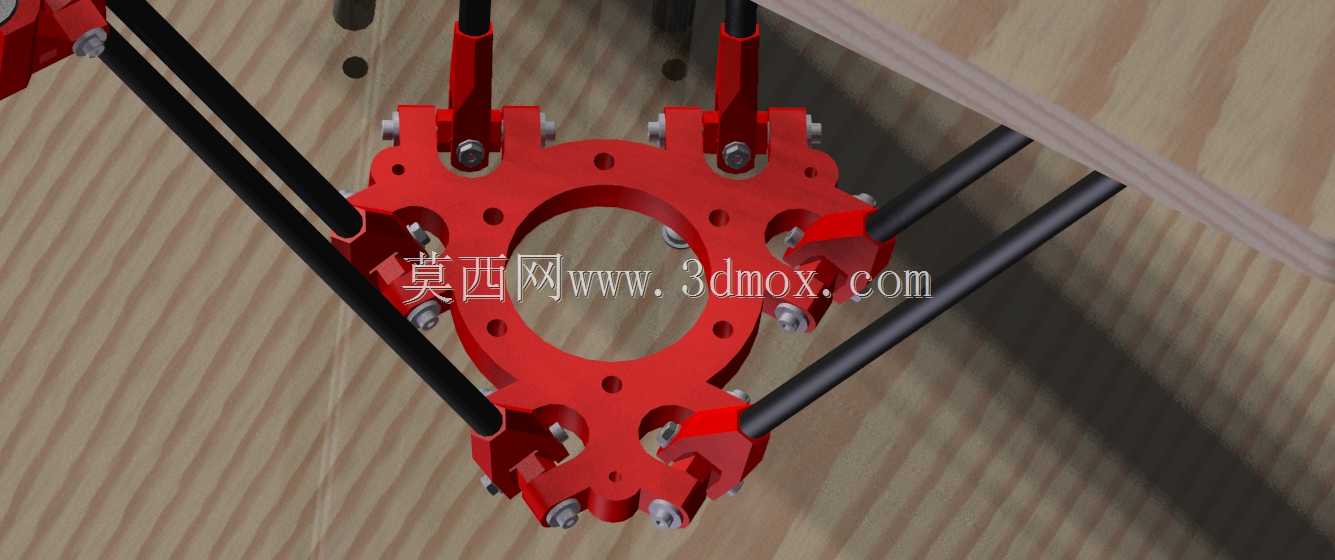

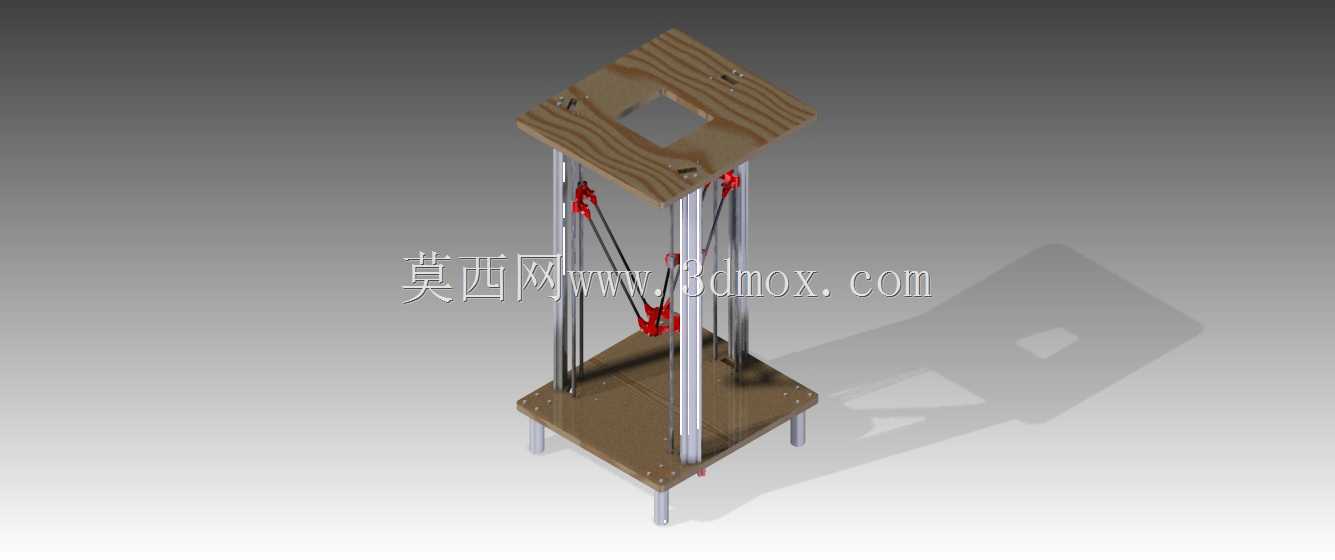

这款并联架构的三角洲型3D打印设备，主要面向桌面级个性化制造场景，可覆盖创客空间创意打样、教育场景教学实操、小型工作室定制零件制作、手办模型爱好者创作等多类使用需求，能够完成PLA、ABS等常见熔融沉积耗材的成型作业，将三维数字模型转化为实体构件。设备采用经典的三角并联运动布局，三根竖直导向立柱呈正三角形分布在底座与顶架之间，相比传统笛卡尔结构的打印设备，该结构运动惯量更低，打印头运动响应速度更快，能够在同等硬件配置下实现更顺滑的曲面打印效果，同时正三角的支撑结构让设备整体受力更均匀，长时间运行的稳定性更优。上下承载板采用仿木纹质感的板材设计，既保证了结构支撑强度，也让设备外观更具质感，适配桌面摆放的视觉需求。三根并联臂采用轻量化杆件搭配铰接结构，将运动端的打印头与立柱上的滑动驱动组件连接，通过三个滑动轴的同步协同运动，控制打印头在XYZ三个轴向的精准位移，配合远端送料或者近端送料的挤出结构，可实现0.1-0.3mm层厚的成型精度，满足日常打样与创意制作的精度要求。设备的安装边界适配常规桌面摆放需求，竖直立柱的长度决定了设备的最大打印高度，正三角形分布的立柱间距决定了打印平台的最大圆形成型直径，底座预留了打印平台的调平安装位，可通过调平组件调整平台水平度，保证首层打印的附着力；顶架中部预留了挤出机构或者走线的安装空位，可适配不同的送料方案安装。设计过程中充分考虑了DIY组装的便利性，所有立柱与上下板的连接位、滑动组件的固定位、并联臂的铰接点位都做了对位适配，降低组装调试的难度，同时导向立柱采用标准铝型材规格，后期维护更换配件的成本更低。设备的走线沿立柱内侧排布，避免运动过程中线缆与运动部件产生干涉，整体结构没有冗余的外凸部件，摆放时占用桌面空间更小，适合在空间有限的桌面工位、教室操作台放置使用。该结构的设备相比同成型尺寸的笛卡尔结构打印机，整机重量更轻，挪动转移更方便，同时并联结构的运动特性让设备打印过程中的震动更小，运行噪音更低，适合在办公、教学这类对环境噪音有一定要求的场景使用。
