E3D全金属挤出热端散热结构设计

该结构是熔融沉积成型3D打印设备的核心挤出热端组件，主要应用于桌面级FDM工艺3D打印场景，承担耗材熔融、精准出料、温度管控的核心功能，是决定打印成型精度、耗材适配范围、长时间连续作业稳定性的关键部件。日常作业中，热端需要将送入的固态热塑性耗材加热至指定熔融温度，同时通过精准的温度梯度控制，避免耗材在非熔融区提前软化造成堵头、溢料等故障，保障打印过程中出料顺畅、线径均匀，直接影响最终打印件的层间结合力、表面质量与尺寸精度。

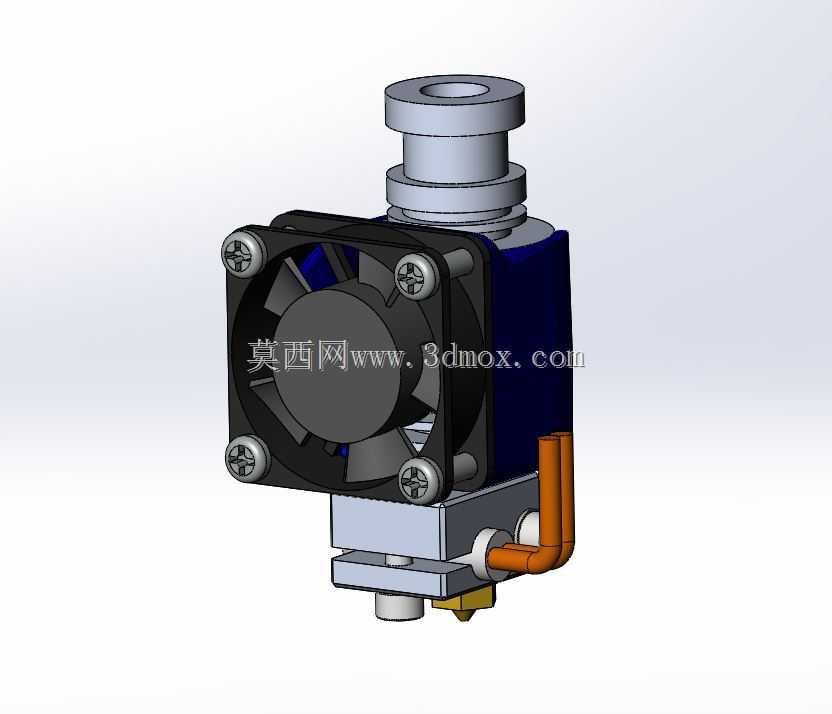

从功能特性来看，该全金属结构相比传统带聚四氟乙烯导管的热端，能够适配更高的打印温度，可兼容PLA、ABS、PETG、PC等多种不同熔融温度的打印耗材，拓宽了设备的材料适用范围。组件集成了轴流散热风扇与金属散热鳍片结构，在加热块上方形成稳定的低温区，通过强制风冷快速带走上传的热量，确保耗材在进入熔融腔前保持固态形态，既能够稳定传递送料轮的推送力，避免耗材软化回退造成的送料失步，也能防止热量向上传导损坏送料机构的其他塑料部件。加热块侧方预留了温度传感器与加热棒的安装孔位，能够实现熔融腔温度的实时监测与精准控温，减少温度波动带来的出料不稳定问题；底部的喷嘴采用标准化接口设计，可根据打印精度需求更换不同内径的喷嘴，适配不同层厚、不同打印速度的作业需求。

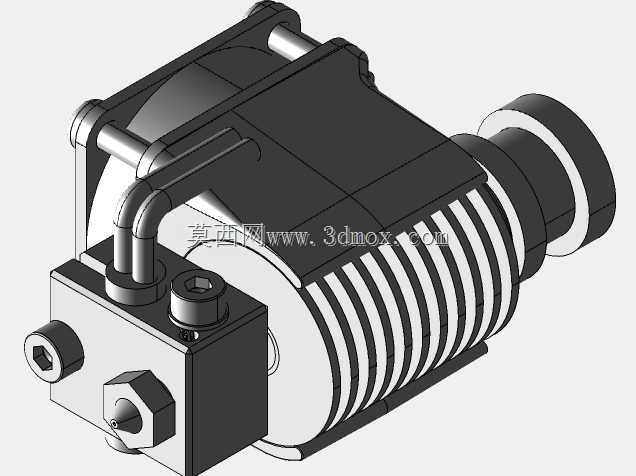

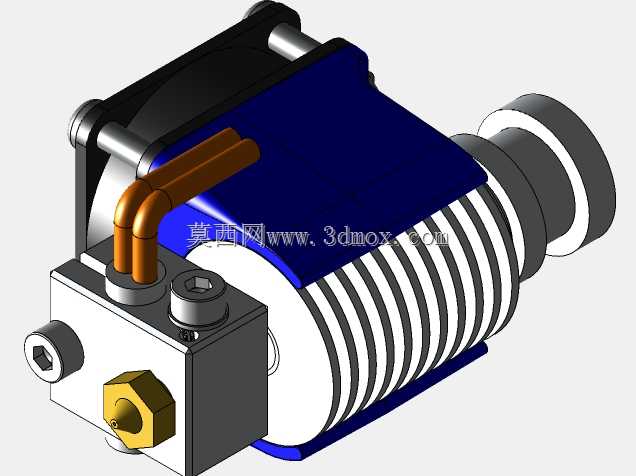

设计思路上，该结构采用模块化集成设计，将散热段、隔热段、加热熔融段、喷嘴沿送料轴线同轴布置，尽可能缩短耗材的熔融输送路径，减少送料阻力与耗材在热腔内的停留时间，降低耗材长时间高温降解的风险。散热段采用多鳍片式铝合金结构，配合侧装的轴流风扇，增大散热面积的同时让气流均匀流过鳍片表面，提升散热效率；散热段与加热块之间采用薄壁金属隔热喉管连接，通过缩小导热截面积减少热量向上传递，配合风冷散热形成清晰的温度分界。整体结构的安装边界充分考虑了桌面级3D打印机的安装空间，上部采用标准螺纹接口适配主流的远程送料或近程送料机构，侧方风扇采用十字螺丝固定，安装拆卸便捷，加热块与喉管、喷嘴之间采用螺纹密封连接，减少熔融耗材的渗漏风险，整体结构紧凑，可直接适配多数开源桌面级3D打印机的挤出机构安装位，无需额外修改机架结构即可完成替换升级，兼顾了通用性与维护便捷性。
