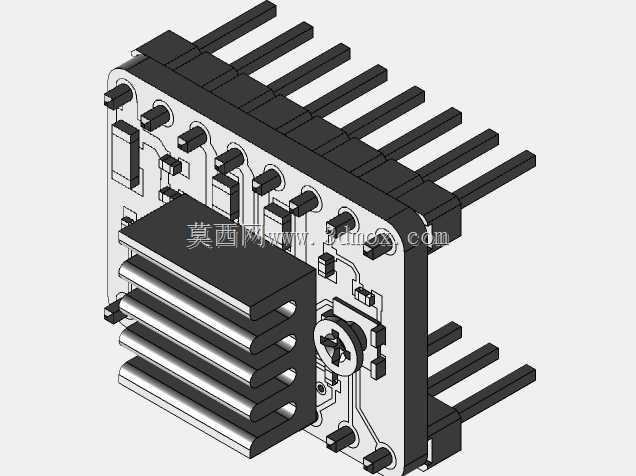

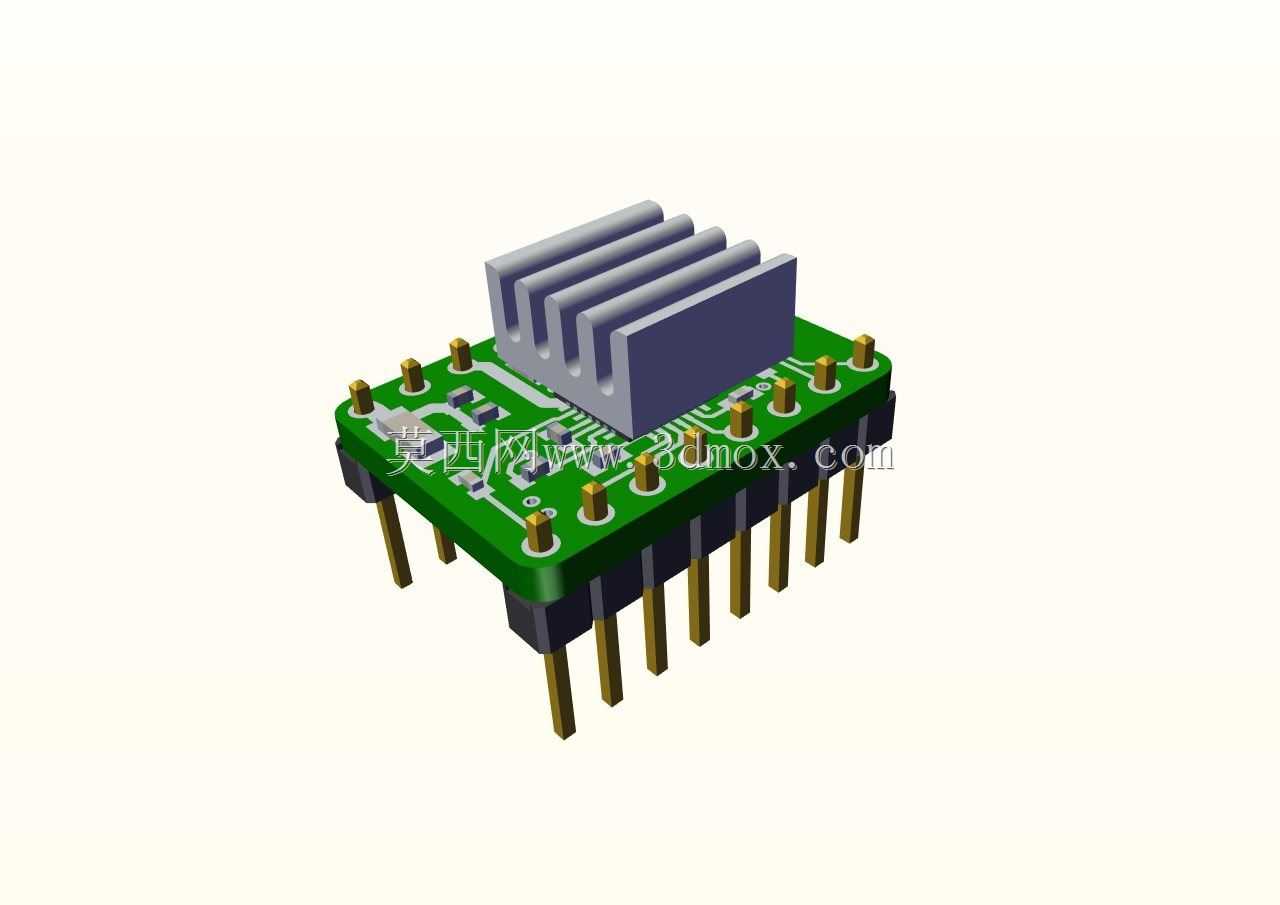

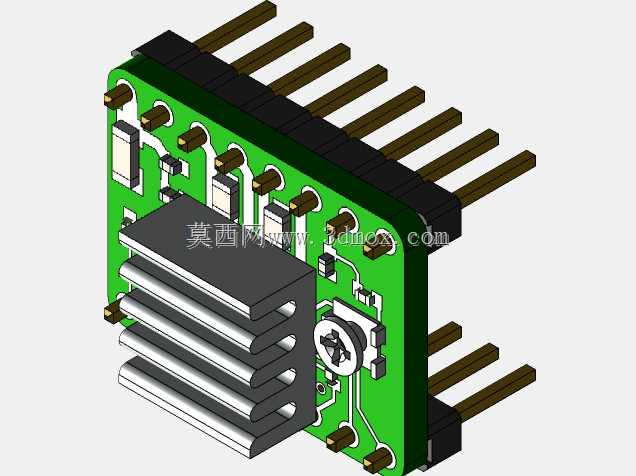

Reprap步进电机驱动模块结构设计

该驱动模块是桌面级熔融沉积成型3D打印设备运动控制系统的核心执行组件，主要承担步进电机的电流细分驱动、运转信号放大与运动精度调控功能，直接决定3D打印机XYZ三轴运动以及挤出机构送料动作的平稳性、定位精度与运行噪音水平，是开源Reprap系列3D打印方案中应用最广泛的标准驱动组件，也可适配小型数控雕刻机、桌面级机械臂、开源自动化实验平台等需要小功率步进电机精准控制的场景。

从功能特性来看，该模块采用直插式排针设计，可直接插接在3D打印机主控板的标准驱动座上，无需额外接线即可完成供电、信号传输的连接，大幅降低设备组装与故障替换的操作门槛；模块顶部集成了多鳍片式铝制散热结构，能够快速导出驱动芯片在持续大电流输出时产生的热量，避免芯片过热触发过温保护导致电机丢步、打印层纹错位甚至驱动烧毁的问题，保障设备长时间连续打印的运行稳定性。模块的PCB板采用沉金工艺制作，板载电流采样电阻、信号滤波电容与状态指示电路，能够对输入的脉冲方向信号进行细分处理，将主控板发出的低功率控制信号转化为足以驱动两相四线步进电机运转的功率输出，支持1/16甚至更高的细分设置，有效降低电机运转时的低频振动，提升运动平滑度。

在设计思路上，该模块严格遵循Reprap开源项目的标准化尺寸规范，整体外形为规整的矩形结构，排针引脚采用标准2.54mm间距设计，引脚定义完全匹配开源3D打印机主控板的通用驱动接口，可直接替换同规格的A4988、DRV8825等常见驱动模块，具备极强的通用性与互换性。模块的安装边界完全贴合主控板驱动座的预留空间，散热鳍片的高度经过精准测算，既保证足够的散热面积，又不会与上方安装的散热风扇、机架结构产生干涉，排针长度适配常规PCB板的插接深度，插装后引脚不会过度突出主控板背面，避免与设备底板发生短路风险。在结构细节上，PCB板边缘做了圆角处理，避免组装时划手，散热片通过导热双面胶与驱动芯片紧密贴合，保证热传导效率，所有引脚的焊接位置都做了加宽焊盘设计，提升反复插拔后的结构强度，延长模块的使用寿命。
