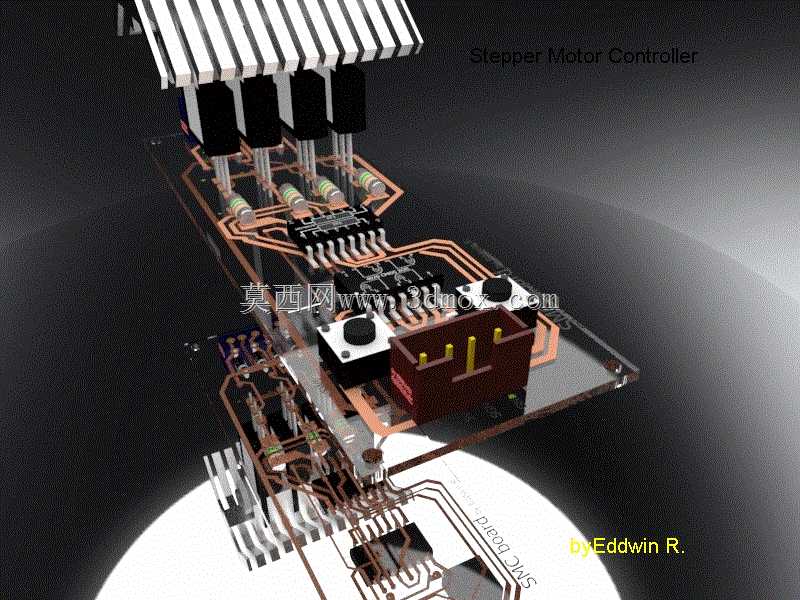

步进电机驱动控制电路板结构设计

项目分类:通用机械零部件 发布时间:2021-05-08 ID:162455
  • 步进电机驱动控制电路板结构设计
  • 步进电机驱动控制电路板结构设计

这款步进电机控制电路板主要面向小型自动化设备、桌面级数控装置、3D打印运动模组、小型机械臂关节驱动等场景使用,核心作用是接收上位机发送的脉冲与方向信号,将控制指令转化为对应相序的功率输出,精准驱动步进电机完成定角度转动、定速运转、定位启停等动作,解决步进电机运转时的相序切换、电流放大、信号匹配问题,避免电机出现失步、抖动、转矩不足等常见故障。

设计过程中优先考虑驱动回路的信号完整性与功率器件的散热需求,将功率输出模块沿板边排布,预留散热片安装位,减少大电流走线对前端信号采样电路的电磁干扰;信号输入接口与功率输出接口分置板体两侧,避免现场布线时强弱电线路交叉缠绕,降低接线错误概率。板上集成了电流采样电阻、续流保护元件、状态指示按键与接线端子,无需额外外接转接模块即可直接完成接线调试,适配常见的两相四线步进电机驱动需求。

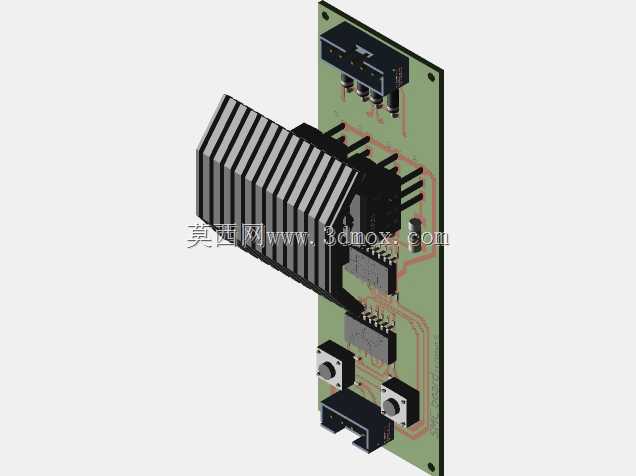

外形设计上采用矩形板型轮廓,板体边缘预留标准安装孔位,可直接固定在设备电控仓内的标准安装导轨或绝缘安装柱上,安装孔间距符合通用电控板安装规范,无需额外定制安装支架即可适配多数小型设备的电控仓安装空间。板上元件排布遵循高低压分区原则,高压功率回路与低压信号回路之间预留足够的安全爬电距离,满足低压电控设备的安全绝缘要求;功率器件下方的走线做加宽处理,承载大电流时不会出现局部过热问题,信号走线做等长优化,确保高速脉冲信号传输时不会出现相位偏差,保证电机运转的平稳性。

实际使用中,这款控制板可根据接入电机的额定电流调整输出参数,适配不同转矩等级的小型步进电机,板载的状态指示元件可直观显示供电状态、脉冲输入状态与故障状态,方便现场调试人员快速排查接线与参数问题,整体结构紧凑,占用电控空间小,适合集成到各类对安装体积有要求的小型运动控制设备中,兼顾了运行稳定性、接线便捷性与安装适配性。
