可调式绘图划线圆规结构设计

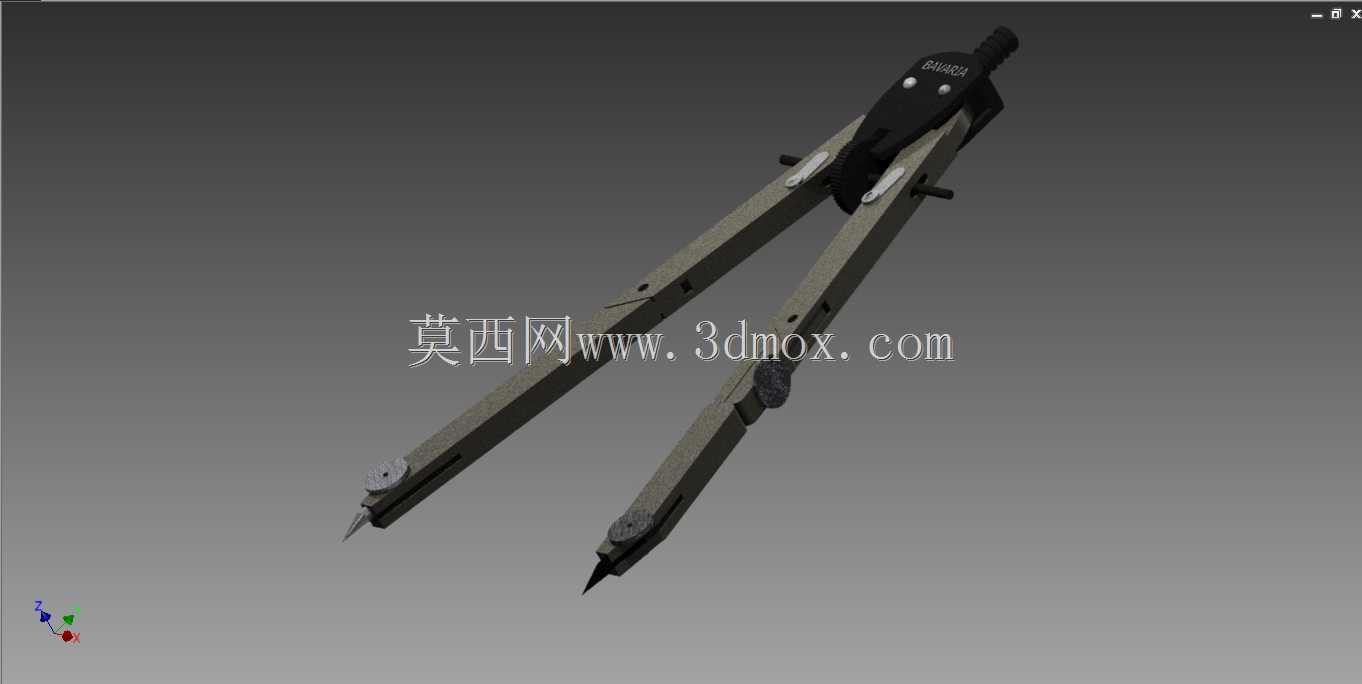

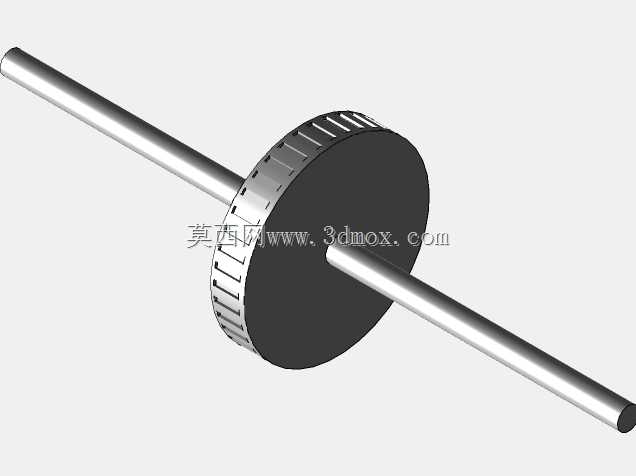

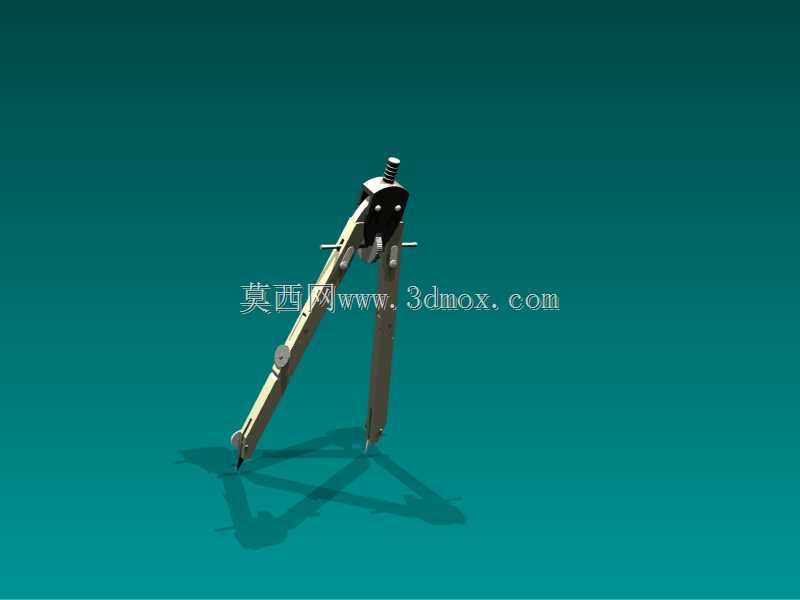

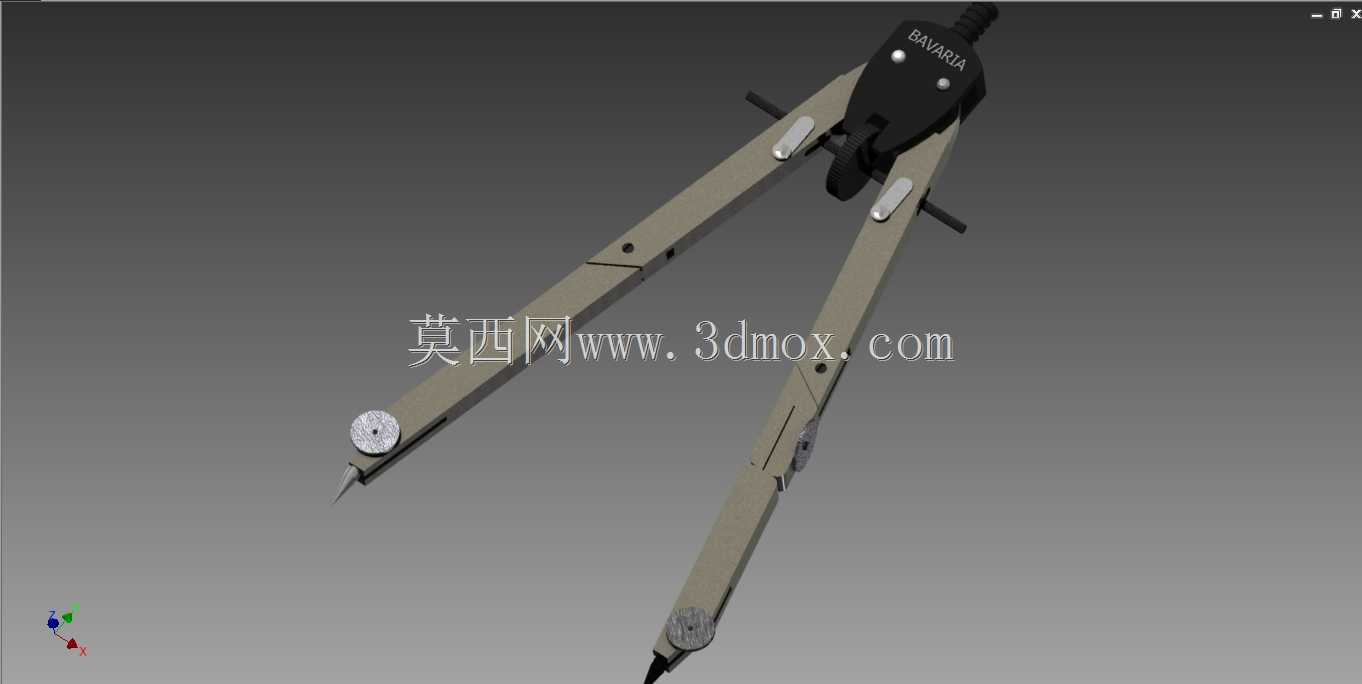

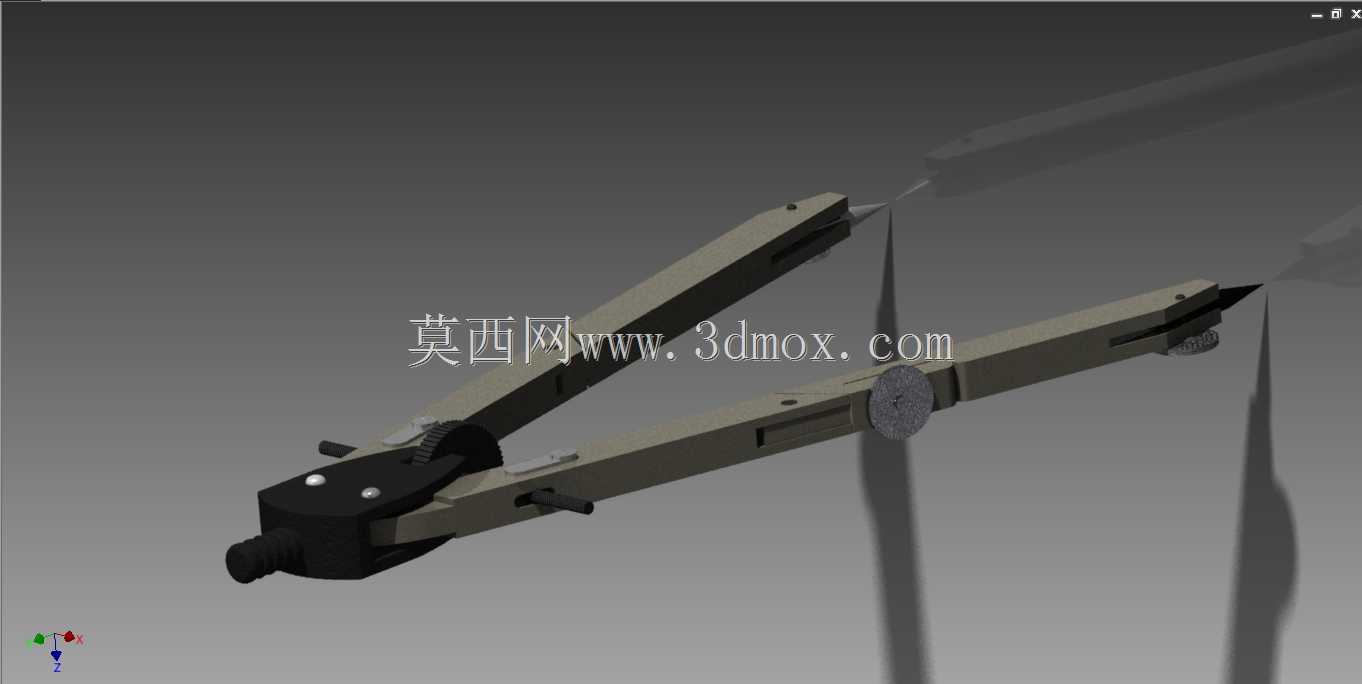

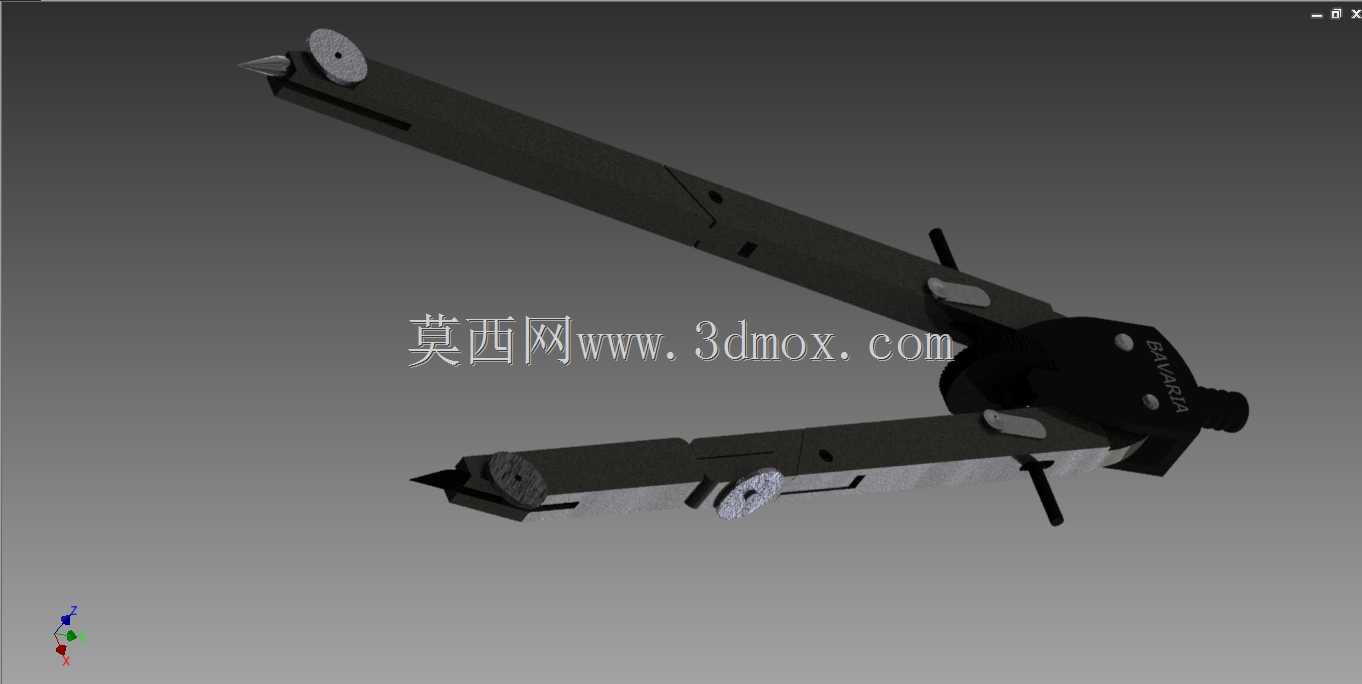

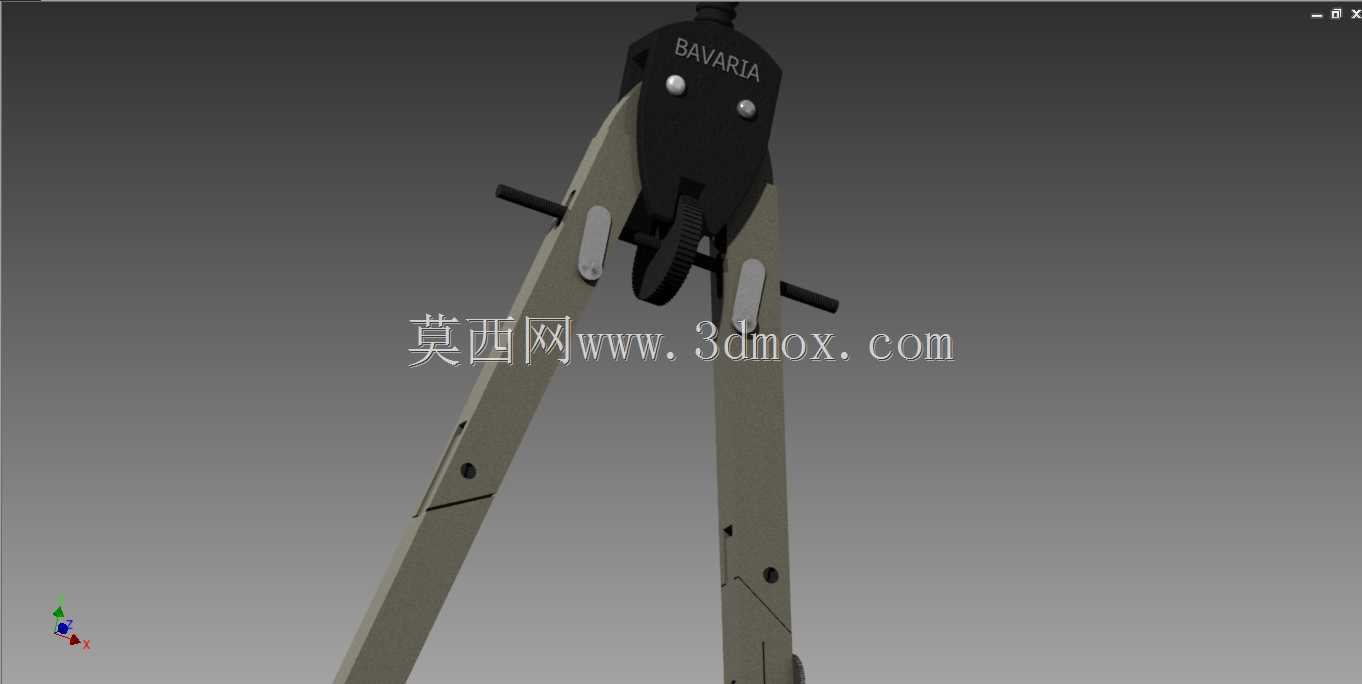

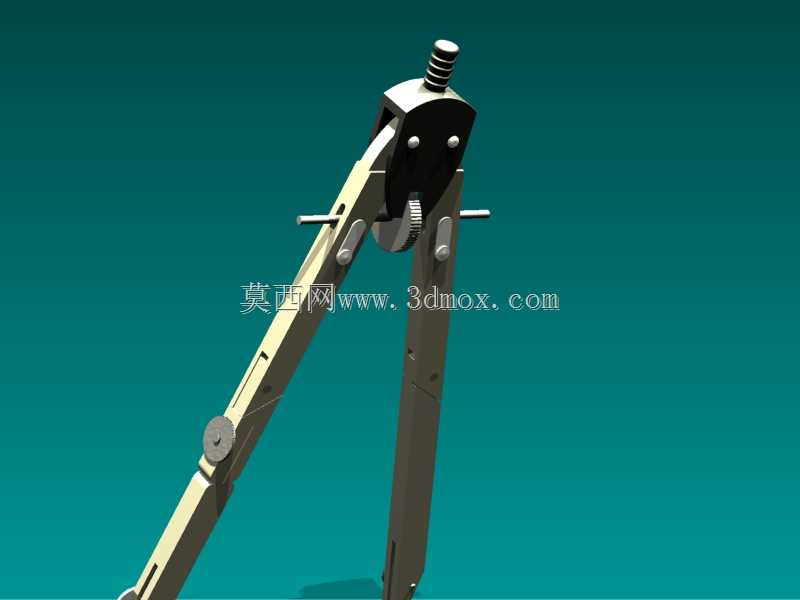

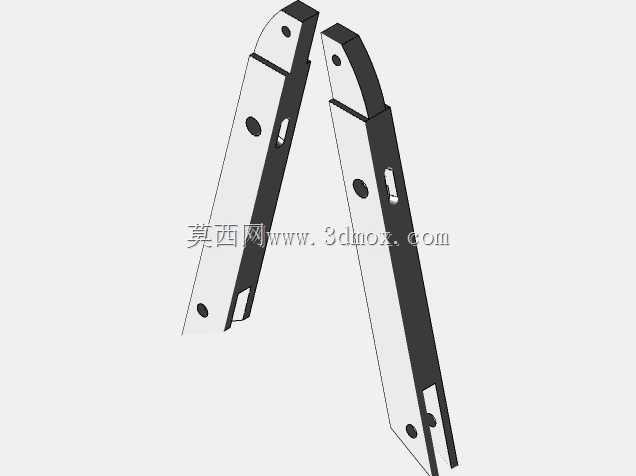

这款可调式绘图划线圆规主要面向机械加工划线作业、工程制图绘图、教学实操演示等场景使用，在机械加工车间的钳工划线工序中，可配合高度尺、划线平台完成圆形轮廓、等分圆弧、等距线段的精准标记，替代传统单脚划规的尺寸局限，适配不同半径范围的划线需求；在工程制图场景中，可用于绘制大半径圆弧、等分圆周，满足机械图纸、建筑图纸的手工绘图精度要求；在教学场景中，可作为几何教学的实操工具，直观演示圆的半径调节、圆心定位的几何原理。产品采用双支脚铰接式结构设计，顶部设置带防滑纹理的调节旋钮，通过旋钮的旋紧与放松可控制两支脚的开合阻尼，既可以在调整半径时顺畅转动支脚，又能在定位完成后锁止支脚角度，避免划线过程中支脚偏移导致的尺寸误差。其中定位支脚采用硬质合金针尖设计，针尖锥度经过优化，接触工件或纸面时的接触面积极小，可精准扎入圆心定位点，不会出现定位滑移的问题；划线支脚可根据使用场景更换配件，绘图时可换装铅笔芯、绘图墨水头，金属划线时可换装高速钢划针，适配不同材质的作业面。两支脚采用分段式伸缩结构，每段支脚都设置了弹性定位卡扣，可根据所需半径长度拉伸支脚，单支脚的伸缩行程覆盖常规小半径到大半径的作业需求，无需额外接长配件即可完成最大半径范围内的圆弧绘制，支脚表面做了哑光防滑处理，手持操作时不易打滑，长时间握持也不会产生明显的硌手感。铰接位置采用了铜质衬套配合销轴的结构，转动时的阻尼均匀，长期使用也不会出现铰接松动、支脚晃动的问题，铰接处还集成了微调齿轮结构，当需要精准调整半径尺寸时，可通过侧面的微调旋钮带动齿轮转动，实现支脚开合角度的微米级微调，满足高精度划线、绘图的尺寸公差要求。产品整体收拢后尺寸紧凑，可放入常规工具盒、绘图笔袋中携带，作业时两支脚展开的最大边界可覆盖常规作业台的操作范围，无需额外预留过大的操作空间，定位支脚的针尖做了可收纳设计，非使用状态下可将针尖缩入支脚内部，避免携带过程中针尖扎伤人员或划破其他物品。
