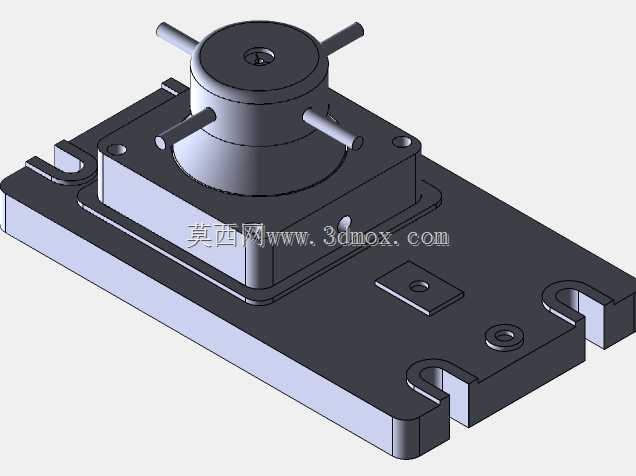

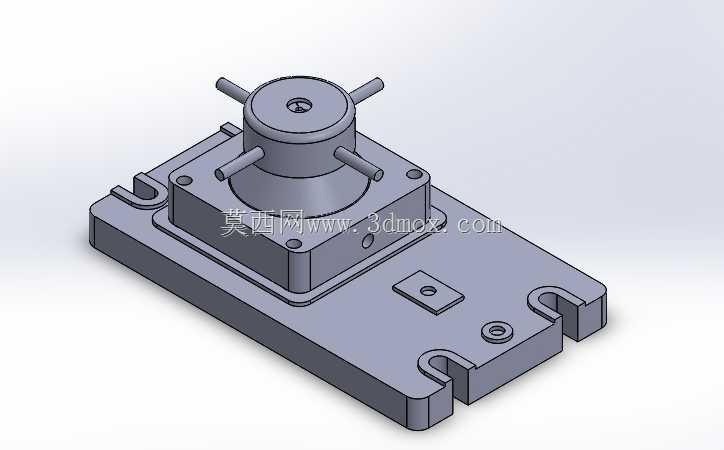

铣床用手动锁紧式工件夹持工装

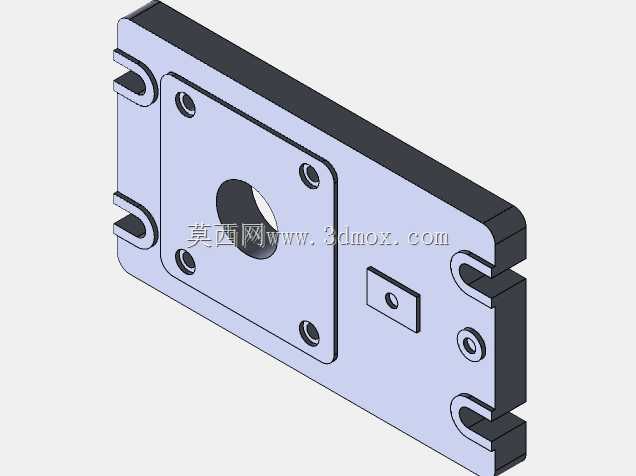

　　这套夹持工装主要服务于普通立式铣床、小型数控铣的平面铣削、槽口加工工序，针对小型方形壳体、块状坯料的批量装夹需求设计，替代传统台虎钳占用工作台空间大、找正耗时的痛点。底座采用整体式平板结构，两侧开设U型开口槽，可直接适配铣床工作台的标准T型槽，通过T型螺栓完成整机固定，安装时无需额外转接板，底座厚度预留足够刚性余量，铣削进给时不会出现共振颤刀。

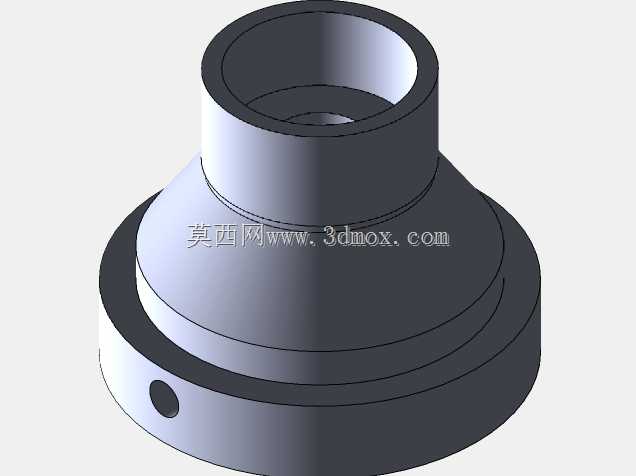

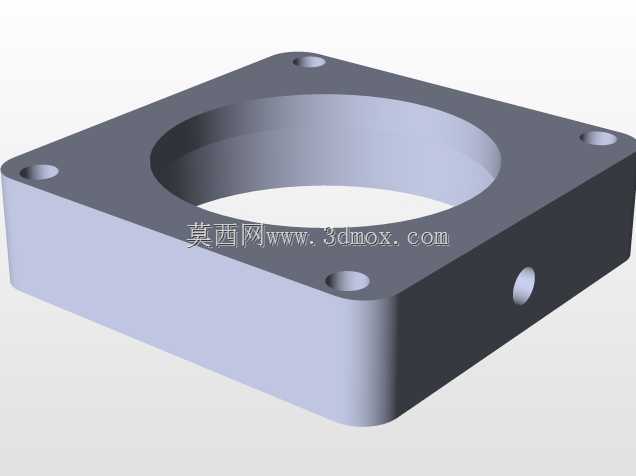

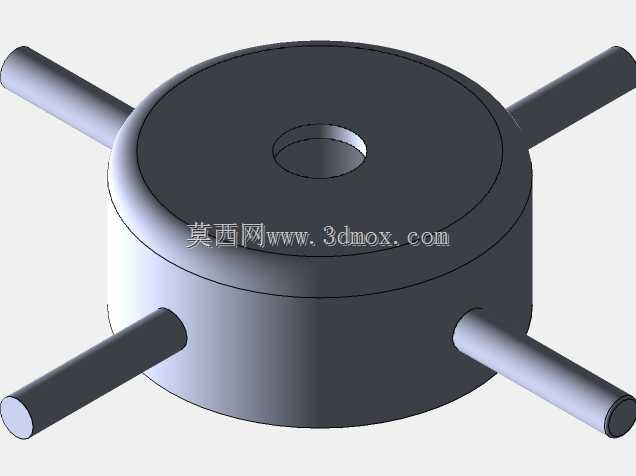

　　定位区域在底座中部设置下沉式定位止口，与工件底部轮廓形成间隙配合，粗定位后可快速限制工件X、Y向自由度，省去逐件打表找正的辅助时间。上方的夹紧核心采用四爪手动旋压结构，中心为带梯形内螺纹的立柱，四根径向拨杆均匀分布在旋压帽圆周，操作人员无需借助加力杆，单手即可转动旋压帽实现下压锁紧，梯形螺纹具备自锁特性，铣削过程中受振动影响也不会松脱。旋压帽下端面设计为平面压合结构，接触面积大，压紧力分布均匀，不会在工件已加工表面留下压痕，针对薄壁壳体件也能避免夹装变形。

　　底座侧边额外预留了一组小型定位块安装位，可根据不同工件的外形更换定位元件，拓展夹持不同尺寸规格坯料的能力，无需重新制作整套工装。整体结构无气动、液压等复杂动力元件，维护成本极低，适合中小型机加工车间的多品种小批量生产场景。安装边界方面，底座总长控制在普通铣床工作台行程的三分之一以内，左右U型槽的间距适配多数机型的T型槽距，夹紧工位中心与底座边缘预留足够的刀具避让空间，立铣刀走刀全程不会与工装本体发生干涉。设计阶段优先考虑了排屑顺畅性，底座平面无多余凹陷结构，铣削产生的切屑可直接被切削液冲走，不会堆积在定位区域影响装夹精度。
