桌面级PCB线路板数控雕刻加工设备

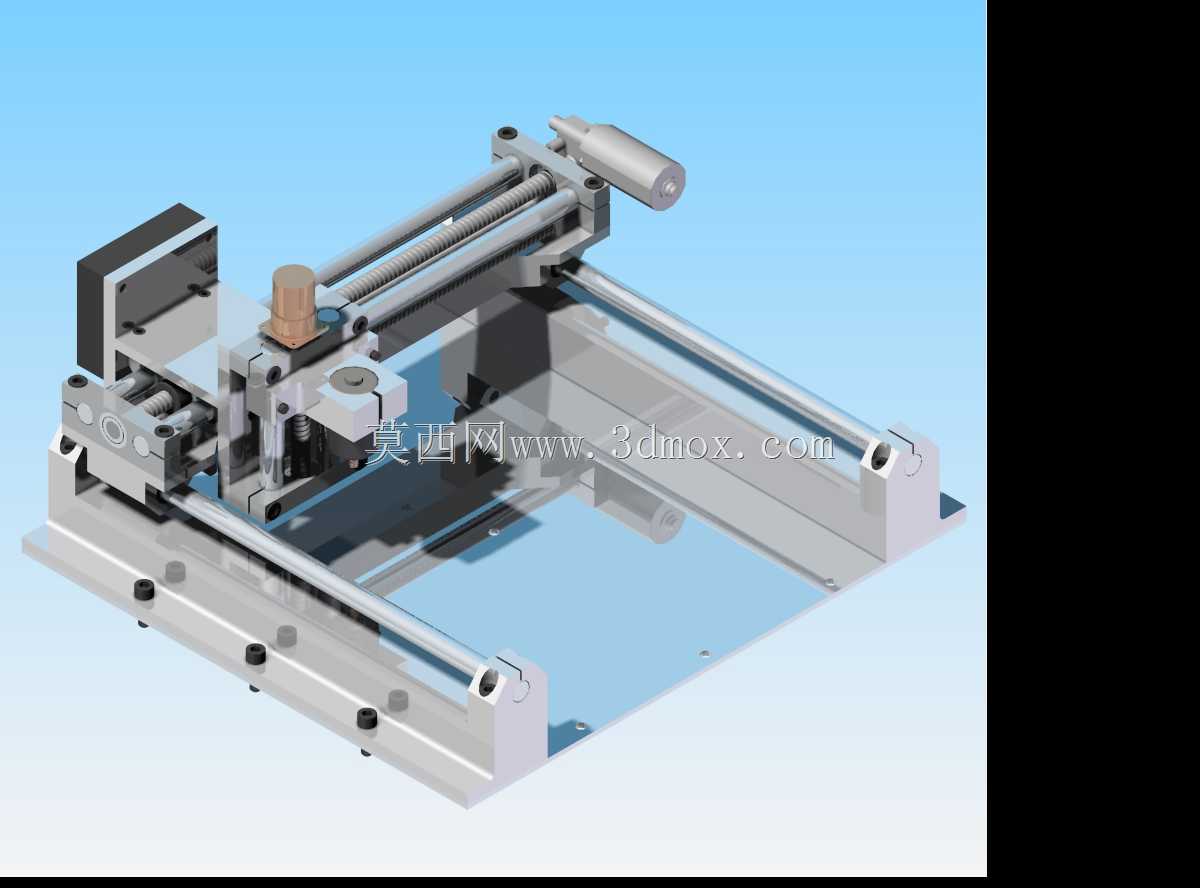

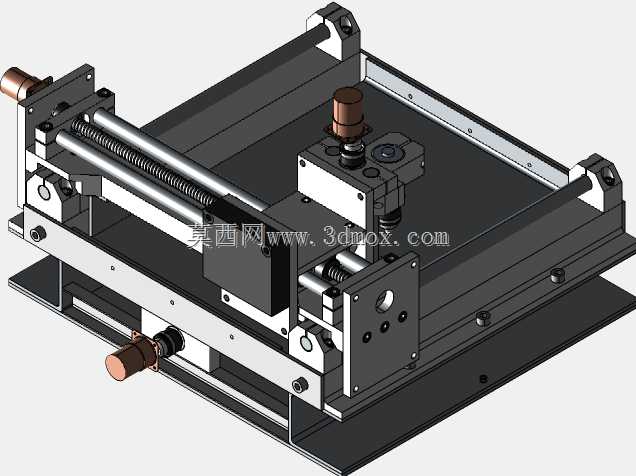

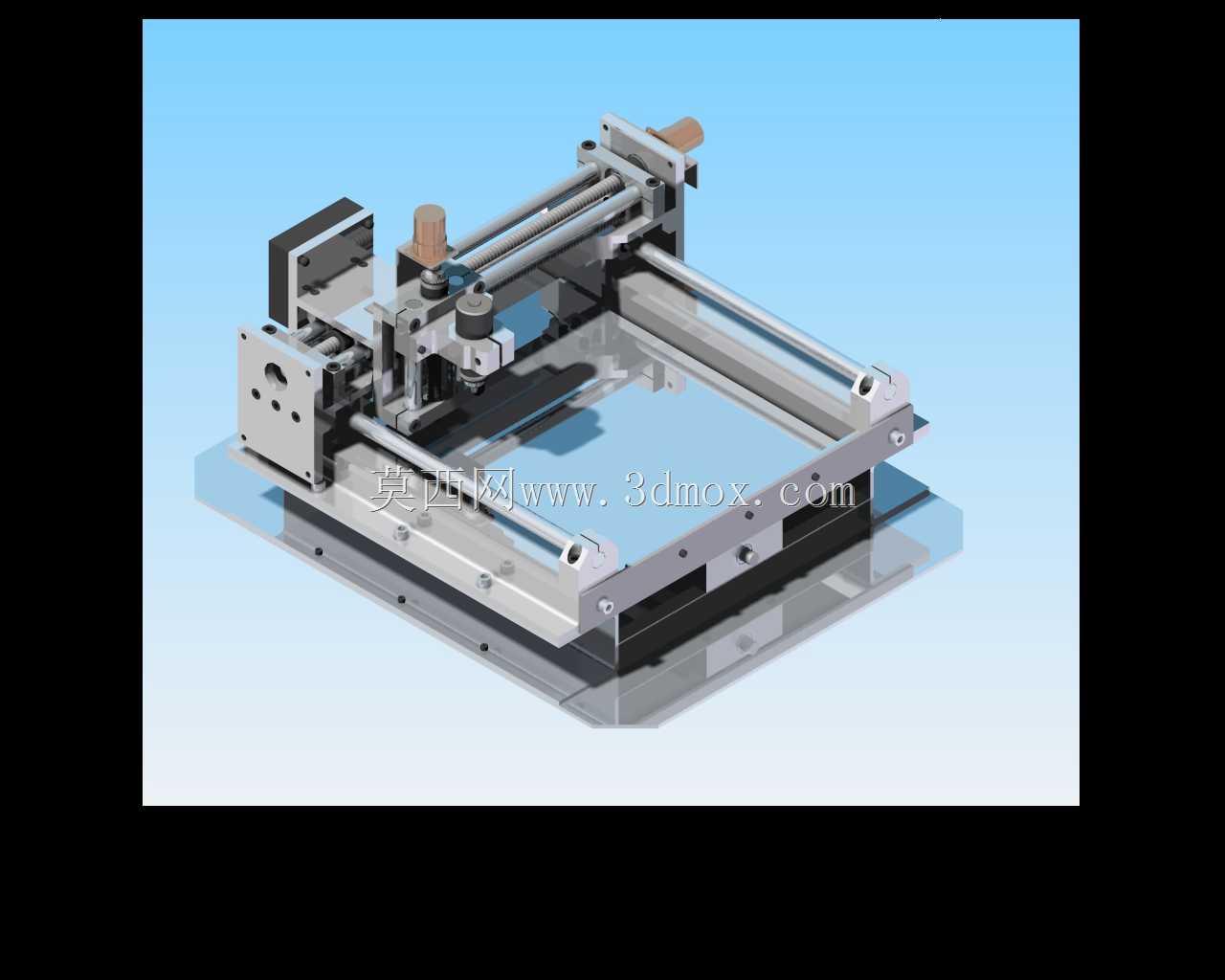

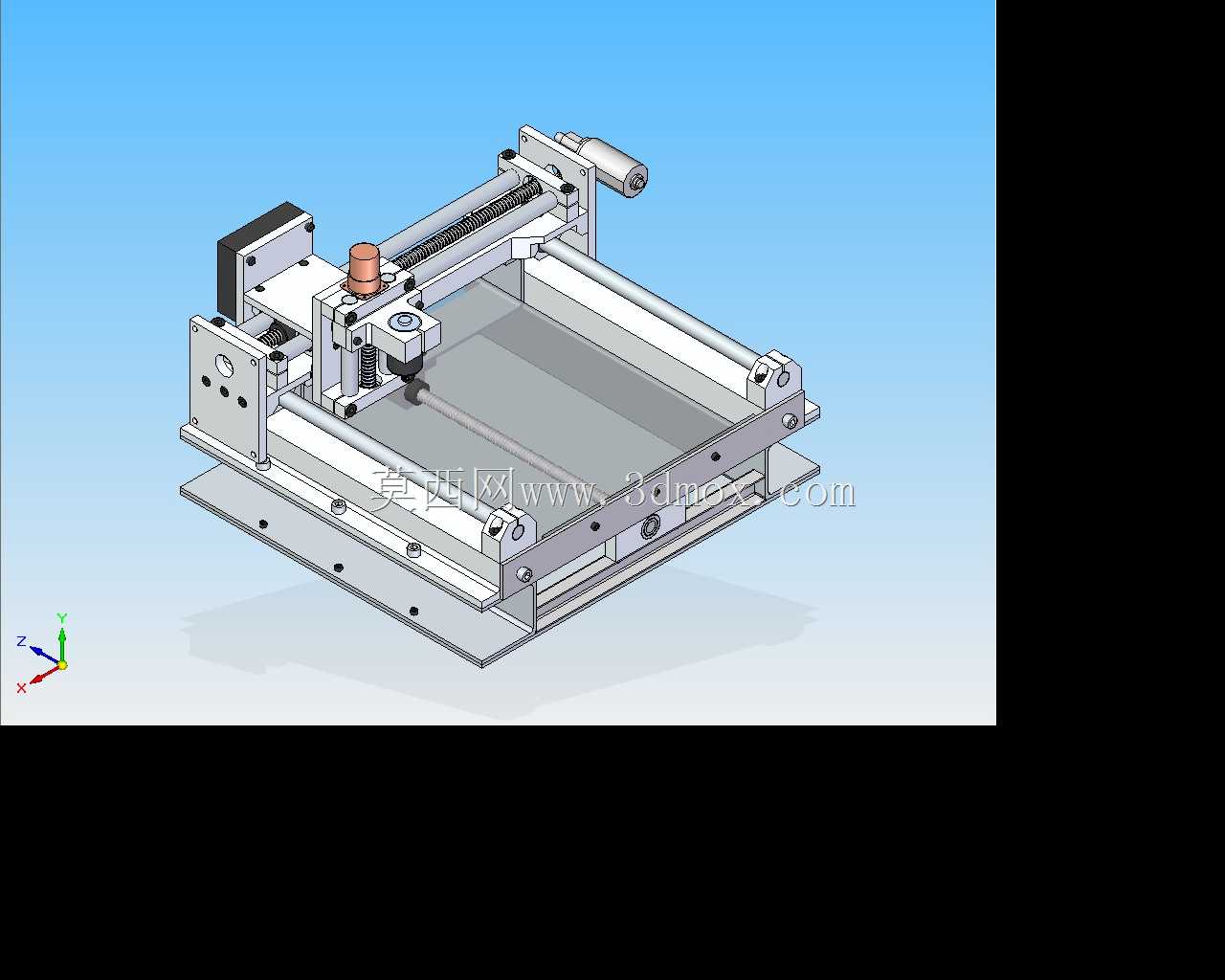

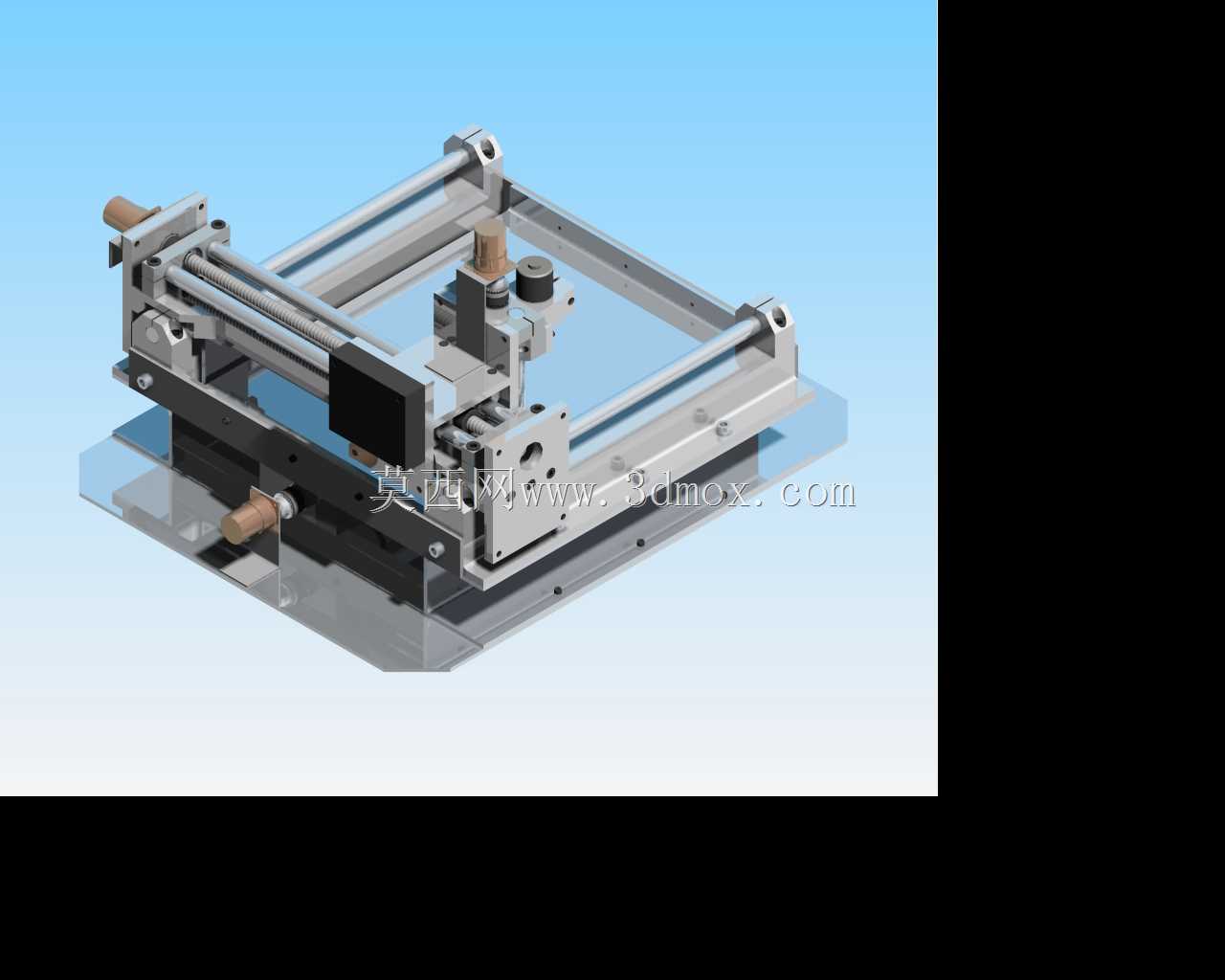

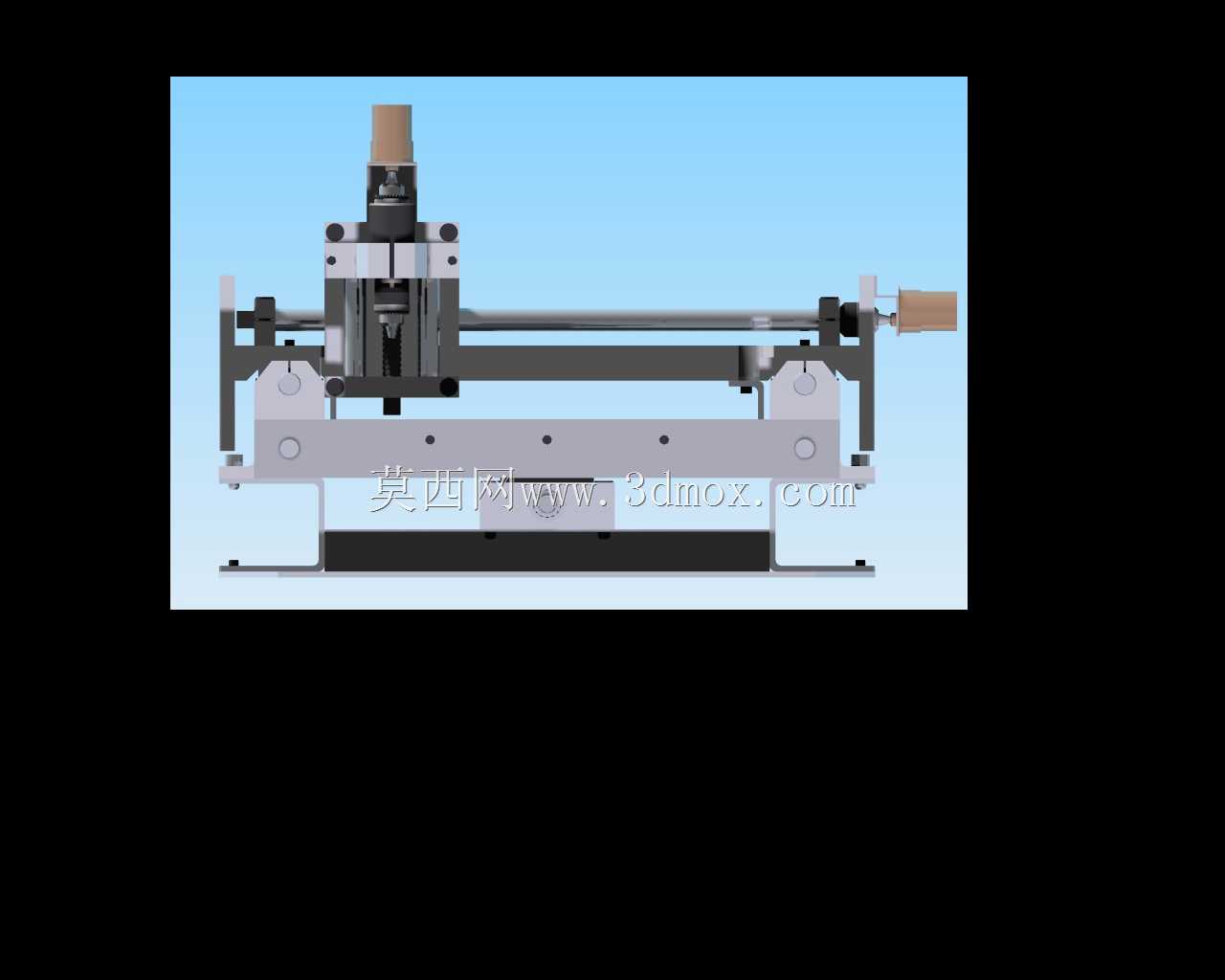

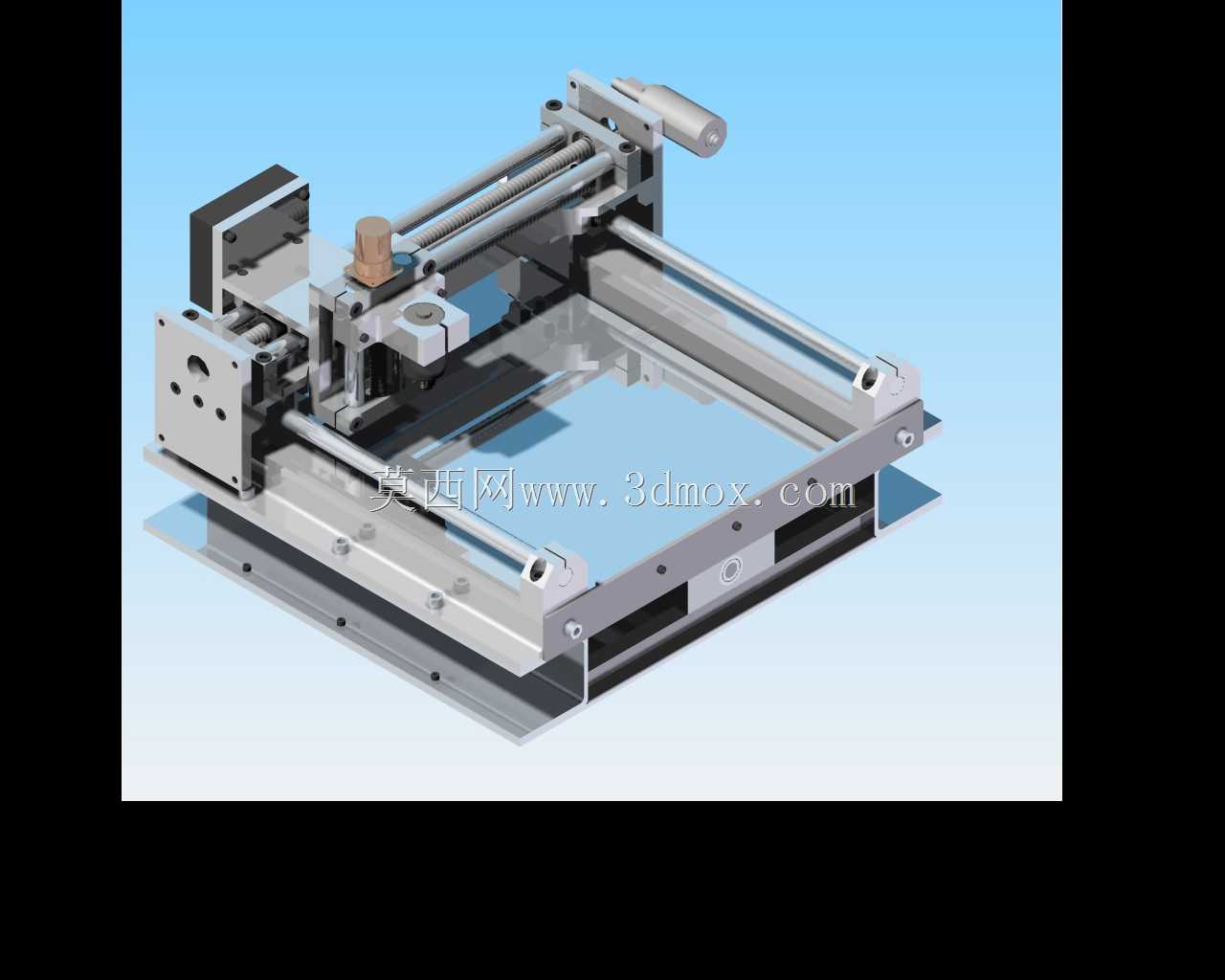

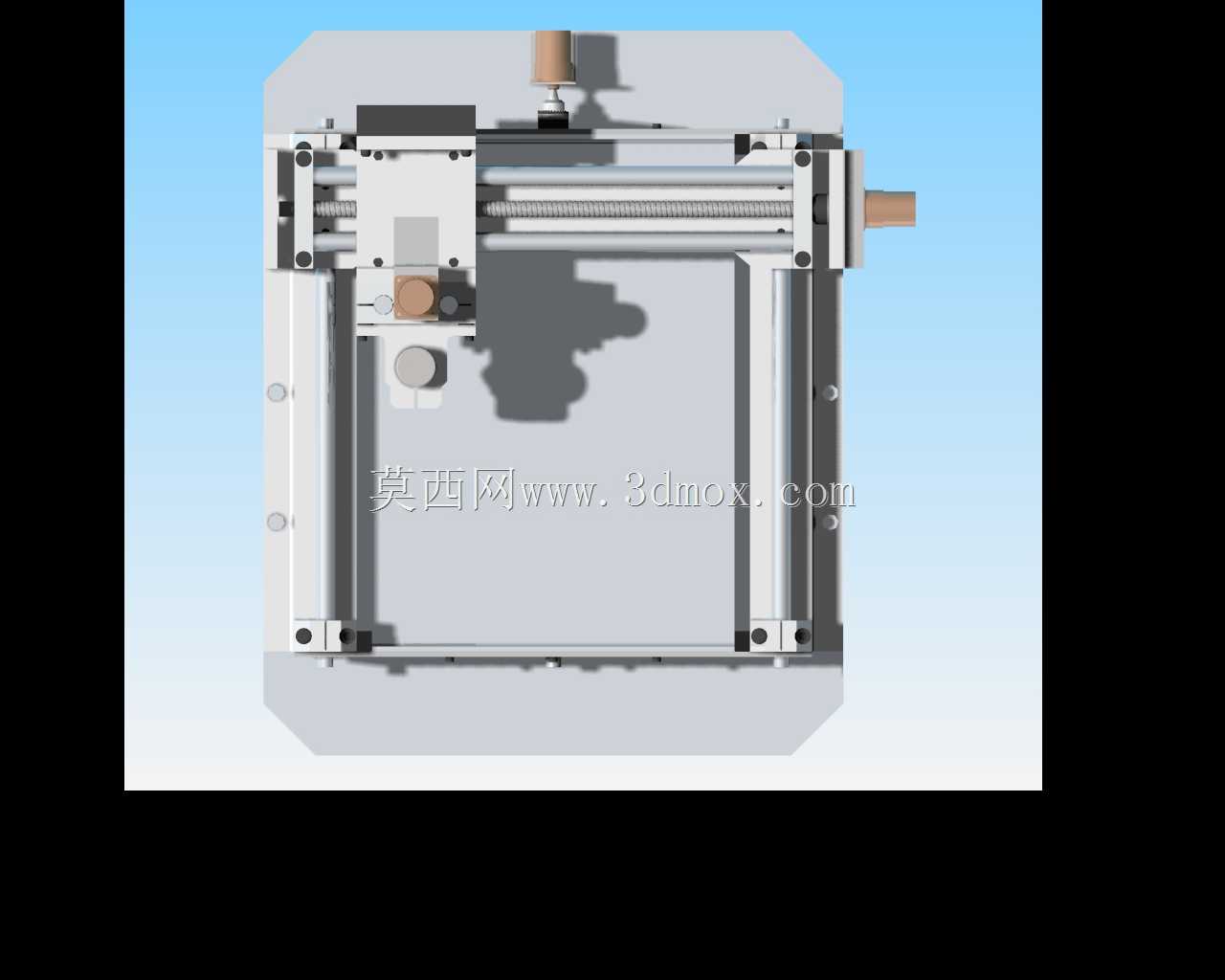

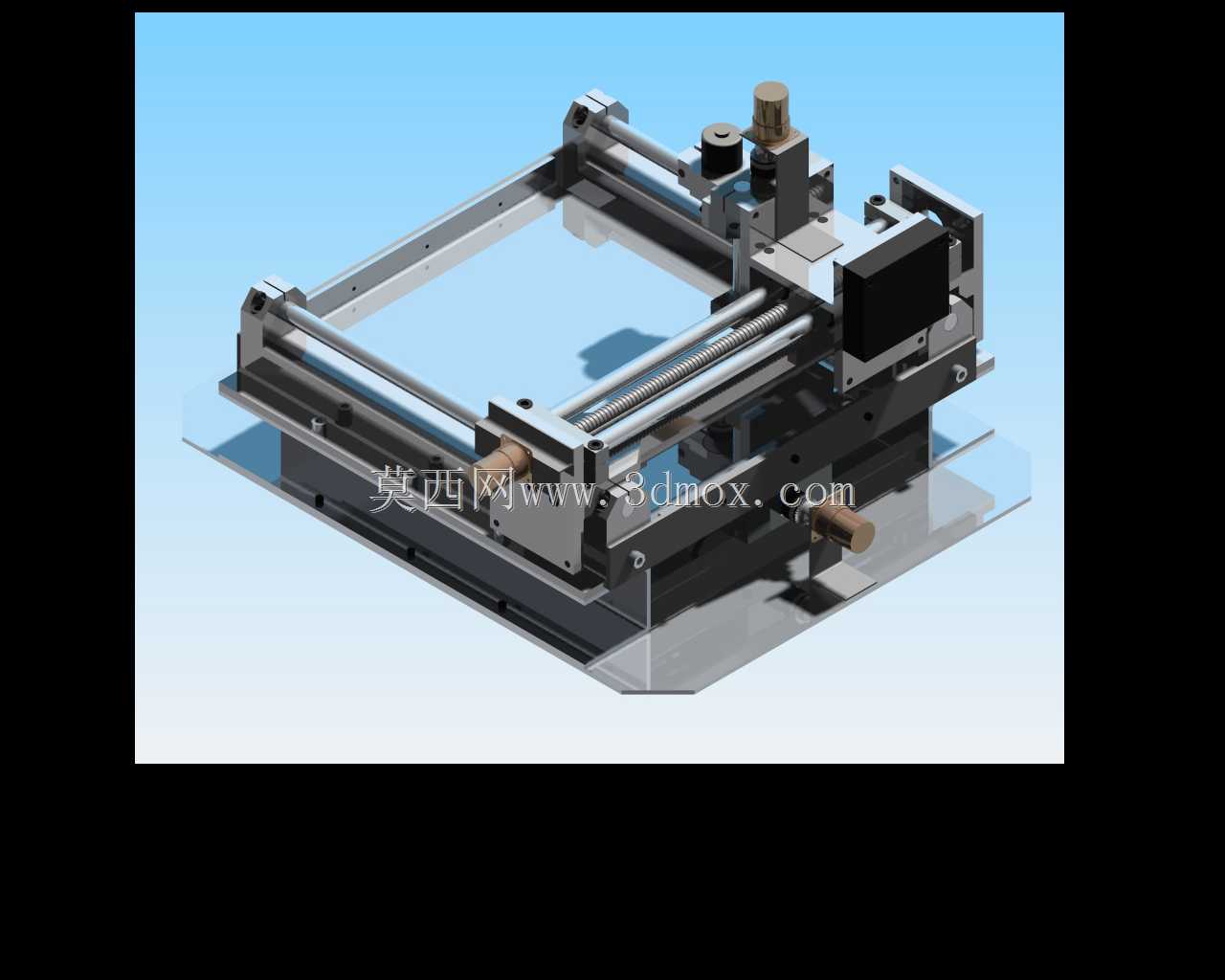

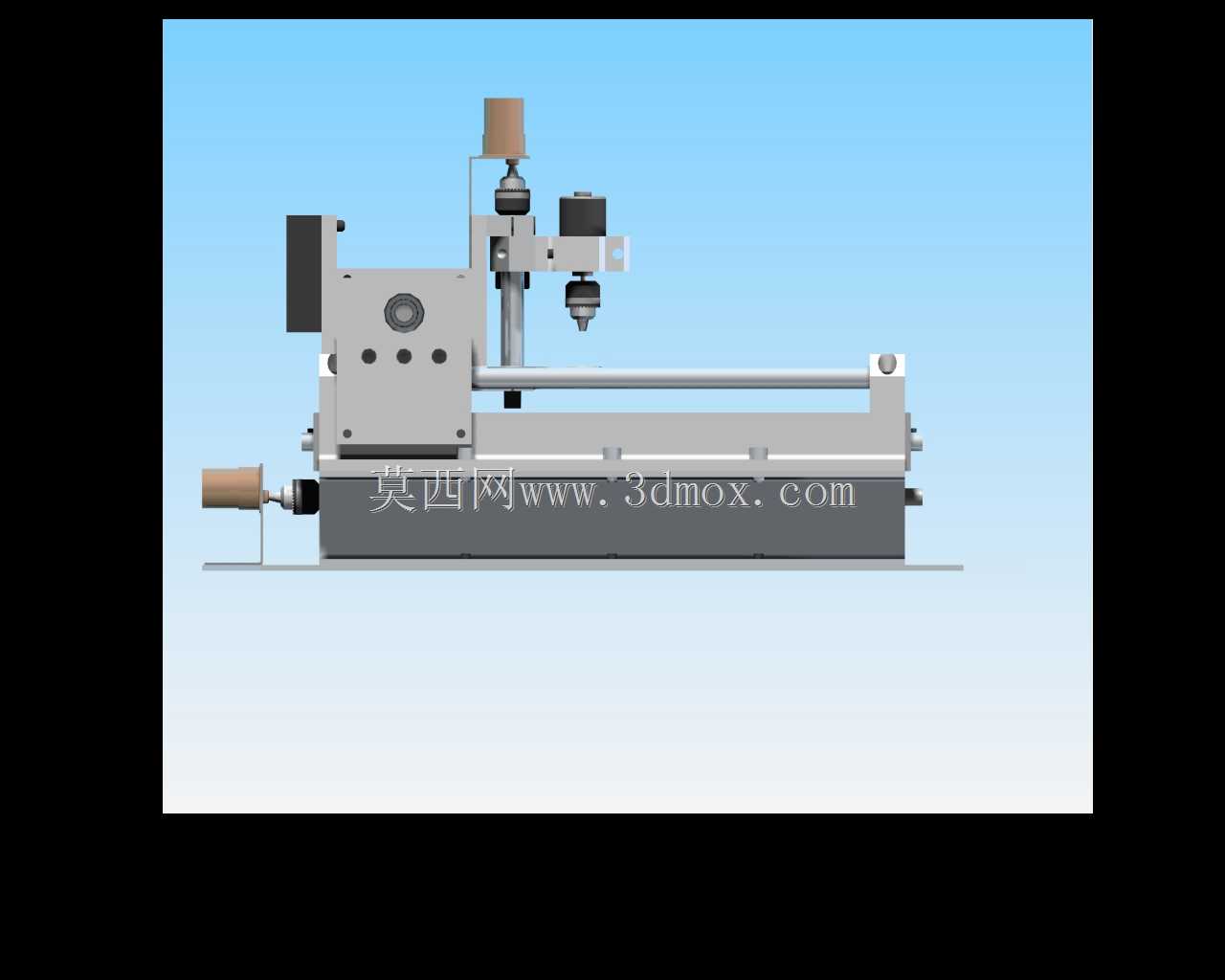

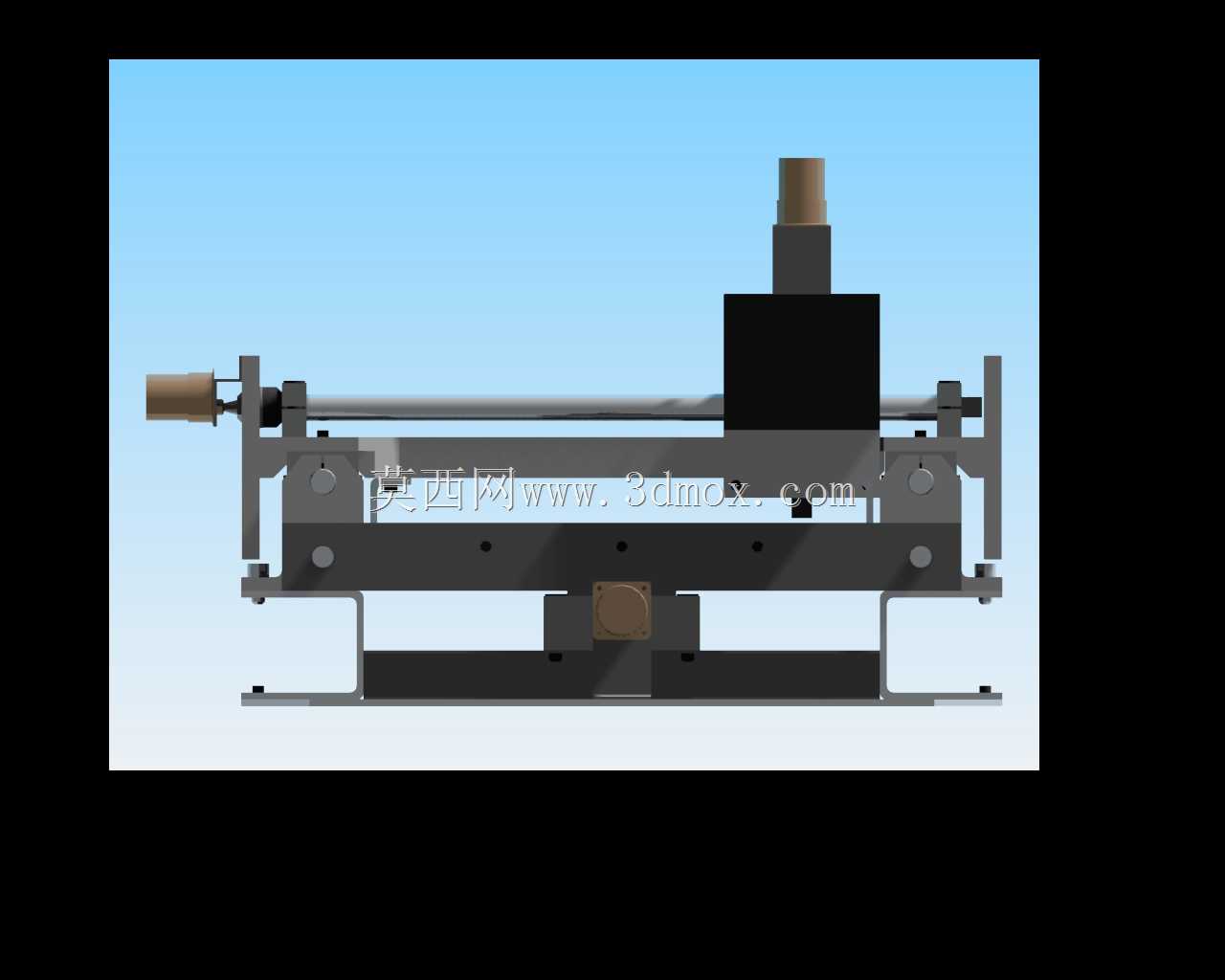

这款设备是面向电子打样场景开发的小型桌面式数控加工装置，主要服务于电子研发、创客制作、小批量线路板试制的应用场景，能够替代传统化学蚀刻工艺完成PCB线路板的外形铣削、线路雕刻、钻孔加工等核心工序，尤其适合实验室、个人工作室、电子教学场景下的快速制样需求，无需依赖外协加工即可完成单双层线路板的快速制作，大幅缩短研发打样的等待周期。设备采用经典的龙门式三轴传动架构，整体结构紧凑占地小巧，可直接放置于常规工作台面使用，安装边界适配多数桌面操作空间，无需额外搭建专用安装基座。底座采用整块加厚金属板材加工而成，通过多组均匀分布的安装孔位实现各功能部件的精准定位，有效降低加工过程中的结构震颤，保障加工精度的稳定性。X轴与Y轴采用直线导轨搭配精密丝杠的传动组合，分别负责加工头的横向移动与工作台的纵向进给，传动间隙经过预紧调校，可实现微米级的进给精度，满足细线路PCB的雕刻精度要求；Z轴搭载独立的升降传动模组，带动高速主轴完成垂直方向的进给动作，可根据加工工序自动调整下刀深度，适配雕刻、钻孔、切边等不同加工动作的行程需求。主轴采用高速风冷电主轴，可适配不同直径的PCB专用铣刀与钻头，最高转速可满足FR-4板材的高速切削需求，加工过程中通过主轴的高速旋转完成铜箔的铣削与基材的钻切，加工出的线路边缘整齐无毛刺，钻孔位置精度符合常规线路板的制作标准。设备的龙门架采用双侧支撑结构，两侧的传动部件通过同步传动结构实现X轴的平稳移动，避免单侧驱动带来的偏摆问题，加工平台采用平整的金属面板设计，可通过专用夹具固定不同尺寸的PCB基材，适配常规尺寸的单双层线路板加工需求。整体设计充分考虑桌面使用的操作便利性，各轴的限位位置经过合理规划，有效加工行程覆盖多数小批量PCB打样的尺寸需求，走线布局规整有序，各运动部件均设置有对应的防护结构，避免加工产生的碎屑进入传动机构影响运行精度，日常维护仅需定期清洁导轨与丝杠、加注润滑脂即可保持设备的长期稳定运行，无需复杂的专业维护操作。
