三角洲结构并联臂3D打印设备设计

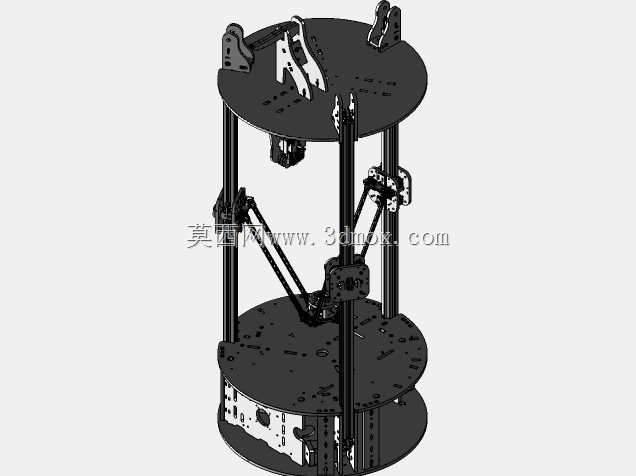

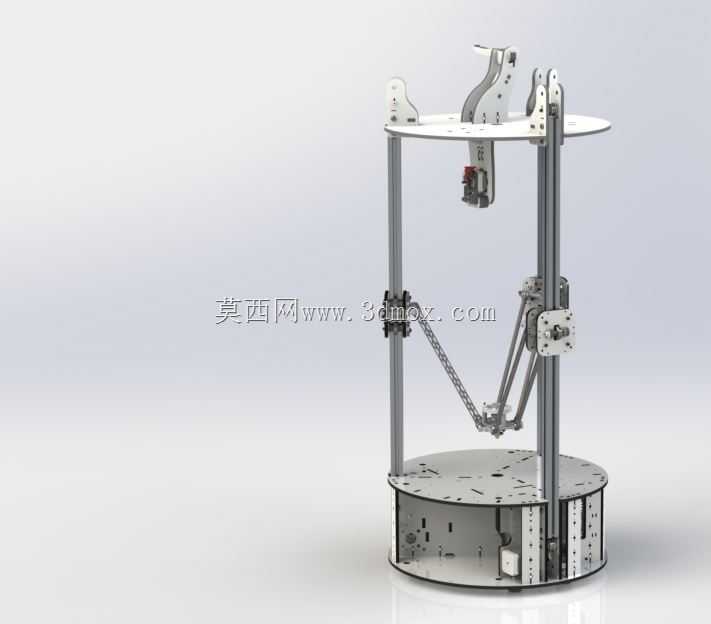

这款并联臂结构的3D打印设备，主要面向个人创客、小型工作室、教育实训场景的桌面级增材制造需求，可完成PLA、ABS、TPU等多种常见熔融沉积成型耗材的打印作业，适配手板原型制作、创意零件打样、教学模型制作、小批量定制零件生产等多种实际使用场景，相比传统笛卡尔结构的桌面3D打印机，其圆形打印区域的空间利用率更高，运动惯量更低，能够实现更快的空程移动速度，同时兼顾不错的打印精度表现。设备整体采用立式圆柱布局，上下两层圆形安装板作为核心承载基体，三根垂直布置的线性导轨沿圆周方向均匀分布，每根导轨上配置独立的滑台模组，通过三组并联的碳纤维连杆与中心打印头滑块连接，通过三个滑台的协同上下位移，控制打印头在X、Y、Z三个轴向的精准运动，这种结构设计省去了传统XY轴的横向传动部件，大幅降低了运动部件的整体重量，让打印头的高速运动更加平稳，减少高速打印时的惯性振纹，提升成型件的表面质量。底座腔体内部集成了电源模块、主控电路板、运动驱动模块以及散热组件，所有电气部件均隐藏在底座内部，既可以避免外露线路干扰运动部件运行，也能提升设备整体的整洁度与操作安全性，顶部圆形平台预留了耗材架安装位与走线槽，可直接适配顶部进料的远程挤出结构，减少打印头端的负重，进一步提升运动响应速度。设计过程中充分考虑了桌面级设备的安装边界，整机占地直径仅与常规办公垃圾桶尺寸相当，可轻松放置在普通书桌、工作台面上使用，不需要额外预留过大的操作空间，垂直方向的高度设计兼顾了大尺寸模型的打印能力，可完成高度较高的柱状、筒状零件的一体打印，避免拼接带来的强度损失。设备的所有结构安装位均做了标准化设计，导轨、滑台、连杆的连接位置都预留了调节余量，方便组装过程中校准平行度与运动精度，底座侧面预留了显示屏、存储卡接口、USB接口的安装位置，可适配脱机打印、联机打印两种操作模式，日常操作无需连接电脑即可完成打印任务启动、参数调整等操作。并联臂的关节位置采用高精度鱼眼轴承连接，可消除运动间隙，保证长时间运行后的定位精度保持性，打印头端预留了散热风道、自动调平传感器的安装位，可拓展自动调平、耗材断料检测等附加功能，满足不同用户的功能升级需求。
