并联结构机械手点焊机三维设计作品

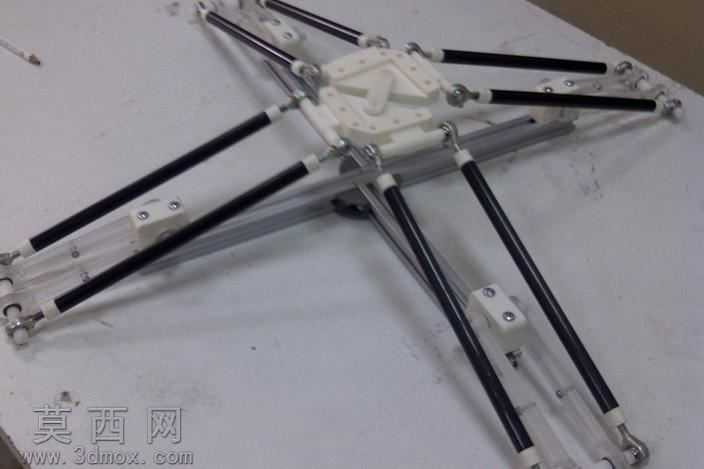

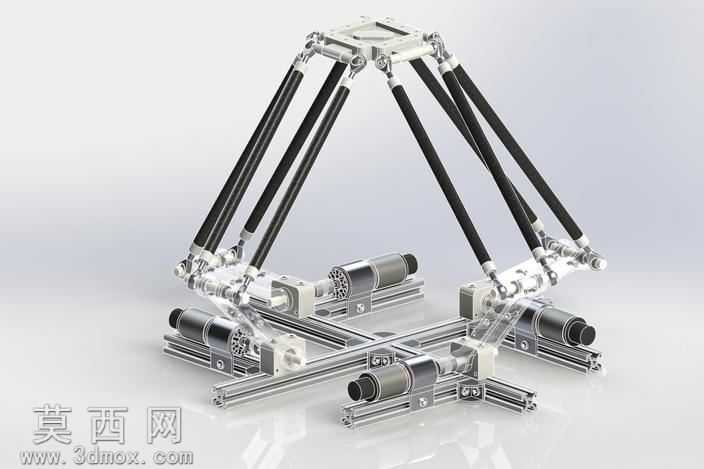

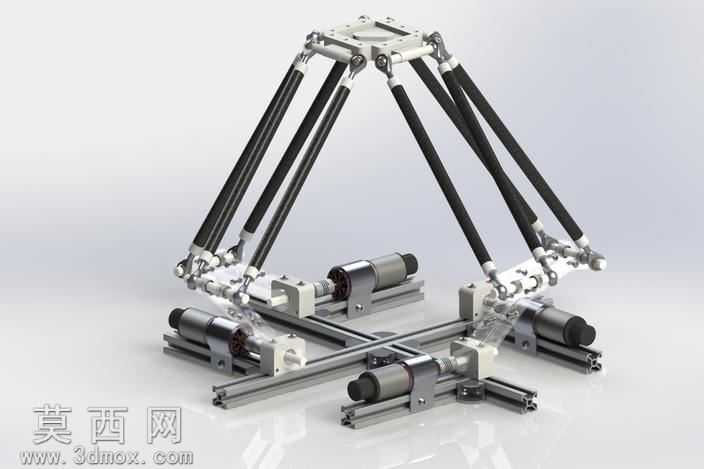

本作品为并联构型机械手点焊机的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的特征构建，从底部的直线滑台安装基座、驱动伺服电机模组，到中部的碳纤维伸缩支杆、万向铰接关节，再到顶部的动平台安装端，每一处结构都按照实际机械装配逻辑完成尺寸约束与配合定义，确保各运动部件不存在干涉问题，可完整模拟设备的运动行程。渲染阶段采用工业级写实渲染方案，金属材质部分区分了机加工铝合金的哑光磨砂质感、直线导轨的亮面镀铬质感、伺服电机外壳的铸铁喷塑质感，支杆部分还原了碳纤维管材的编织纹理与半哑光表层特性，铰接处的紧固螺丝、定位销等细小零件也做了倒角与金属反光处理，整体渲染效果贴近真实工业设备的视觉表现，可直接用于方案展示效果图制作。结构设计上采用六自由度并联三角构型，底部三组直线驱动滑台呈十字对称布局，每组滑台搭配两组平行支杆连接顶部动平台，相比传统串联机械手，该结构具备更高的结构刚度与运动响应速度，动平台可在工作范围内完成多维度的姿态调整，适配不同角度的点焊作业需求，所有铰接关节均采用虎克铰结构设计，预留了合理的转动间隙，同时设置了硬限位结构避免运动超程。设计思路围绕简易教学与效果图展示需求展开，在保证核心运动结构完整还原的前提下，对部分非核心的外壳、走线等结构做了简化处理，既保留了并联机械手的核心结构特征方便学习者理解实体建模逻辑与并联机构的运动原理，也控制了整体模型的复杂度，方便不同配置的设备打开查看与编辑，模型完整还原了点焊机机械手的装配关系，可作为自动化焊接设备方案设计、机械原理教学的参考素材，也可直接导入渲染软件生成不同场景下的设备展示图。
