龙门式自动焊接操作机三维结构设计

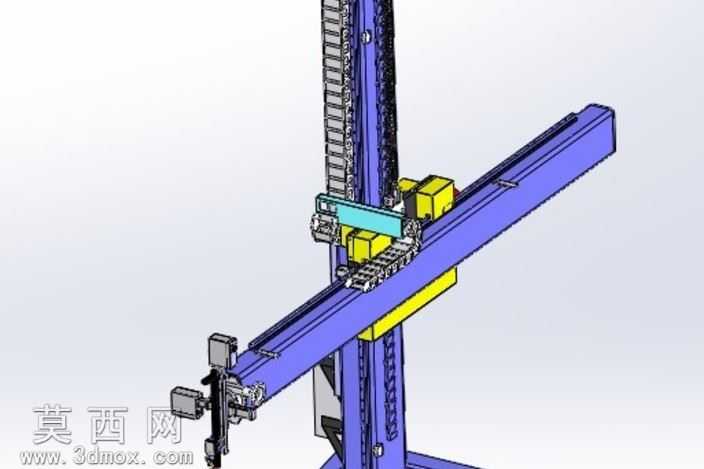

本模型为龙门式自动焊接操作机，采用SolidWorks进行全参数化三维建模，整体结构遵循模块化设计思路，可适配不同规格工件的自动化焊接作业需求。建模过程中首先完成主体承载框架的搭建，以立式立柱与横向伸缩横梁组成十字形核心运动架构，立柱底部设置稳固的方形安装底座，保障设备整体运行的刚性与稳定性，避免焊接作业过程中出现结构晃动影响焊接精度。模型对各运动传动结构进行了精细化还原，立柱内侧集成齿条传动轨道，配套黄色的伺服驱动滑座可实现横梁沿立柱方向的垂直升降运动，精准调节焊接作业的高度位置；横梁本体同样铺设线性导轨与传动齿条，搭载的横向移动滑台可沿横梁长度方向做水平往复运动，适配不同宽度工件的焊接行程需求。滑台末端配置可多角度调节的焊接机头安装支架，能够根据焊接工艺要求调整焊枪的作业角度与伸出长度，满足平焊、角焊等多种焊接工位的工艺要求。材质渲染阶段，对结构承载件采用工业蓝的金属漆面材质还原设备真实外观，传动组件、驱动模块采用明黄色工程配色区分功能区域，导轨、齿条等传动部件赋予金属银的磨砂金属质感，焊接机头部分采用深灰与黑色的耐磨材质表现，各部件材质区分清晰，能够直观呈现设备的结构组成与功能分区。设计过程中充分考虑设备的运动干涉问题，对各轴的运动行程进行了限位结构设计，在滑座两端设置防撞缓冲块，避免超程运行造成的结构损坏；同时预留了焊枪、送丝机构、管线拖链的安装位置，拖链结构沿横梁与立柱的侧边布置，可规整收纳焊接电缆、送丝管与控制线路，避免设备运动过程中出现管线拉扯、缠绕的问题。整体模型结构完整，各零部件装配关系清晰，可直接用于焊接设备的结构验证、作业方案模拟以及相关自动化焊接生产线的布局参考，能够帮助设计人员快速完成焊接工位的方案规划与结构优化，减少实体样机试制的成本与周期。
