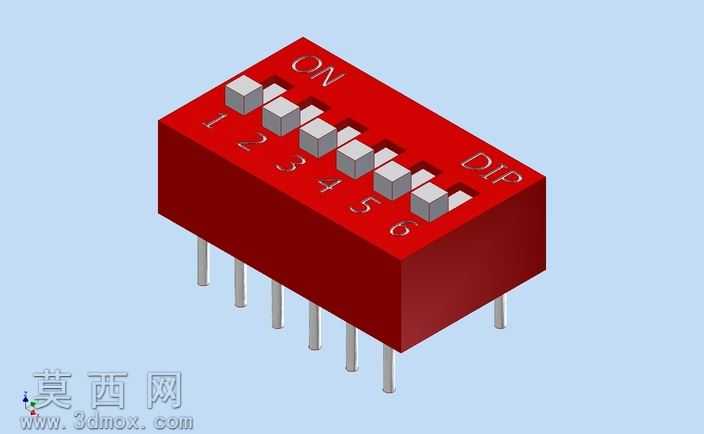

直插式六位DIP拨码变光开关三维模型

本模型为直插式六位DIP拨码变光开关，采用三维建模软件完成全参数化结构设计，建模过程严格遵循实物尺寸比例，完整还原该类开关的全部结构细节。建模阶段首先搭建开关主体基座的长方体基础轮廓，对基座边角做微小倒角处理，还原工业塑胶零件的真实成型特征，避免尖锐直角的不真实感。基座顶面依次排布六个独立的拨码滑动位，每个拨码位对应独立的滑动拨块，拨块与基座滑槽的配合间隙按照实物装配公差设置，既保证滑动结构的视觉合理性，也还原拨码开关的档位切换结构逻辑。顶面字符区域通过草图文字拉伸实现，清晰呈现ON档位标识、1-6位序数字以及DIP品类标识，字符凸起高度符合工业丝印或模刻的真实尺寸比例，无夸张变形。基座底部设置十二根直插式引脚，每两位引脚对应一个拨码回路，引脚的直径、伸出长度、排布间距完全匹配PCB板标准插装孔位参数，引脚根部与基座衔接处做微小圆角过渡，还原金属插脚与塑胶基座的装配固定结构。材质渲染阶段，开关主体基座采用红色阻燃工程塑料材质，调整漫反射、粗糙度参数还原塑胶件的半哑光质感，避免过度反光的失真效果；顶部拨块采用浅灰色硬质塑胶材质，与红色基座形成清晰视觉区分，突出拨码操作区域；底部金属引脚采用镀锡金属材质，设置轻微的金属反光与细微表面粗糙度，还原直插引脚的真实金属质感，同时避免镜面反射的虚假效果。结构设计上完整呈现拨码开关的内部逻辑对应关系，每个拨块的滑动行程对应触点的通断状态，可直观对应变光控制的回路切换逻辑，六位独立拨码可实现多档位的通断组合，满足变光功能的多档位控制需求。建模过程中对所有配合面做了公差校验，确保拨块与滑槽、引脚与基座的装配关系符合实际生产的工艺要求，模型整体结构完整无缺失面，可用于电子装配模拟、PCB布局验证、产品展示演示等多种场景，渲染输出的效果图清晰呈现产品的外观特征与结构细节，视角选择采用斜等测视角，可同时观察顶面操作区、侧面轮廓与底部引脚结构，完整展示产品的全部外观特征。
