MQ-1捕食者长航时察打一体无人机结构设计

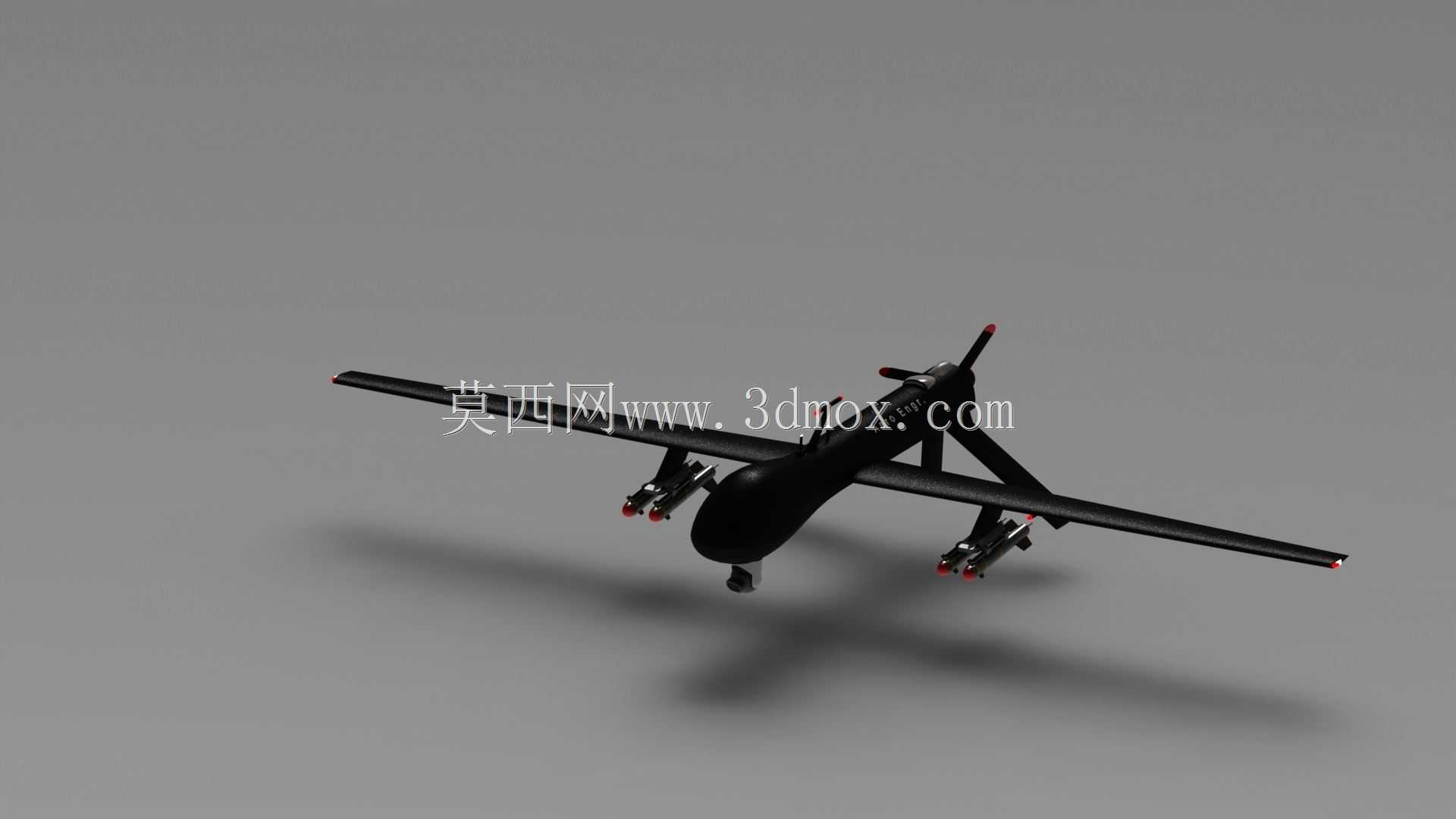

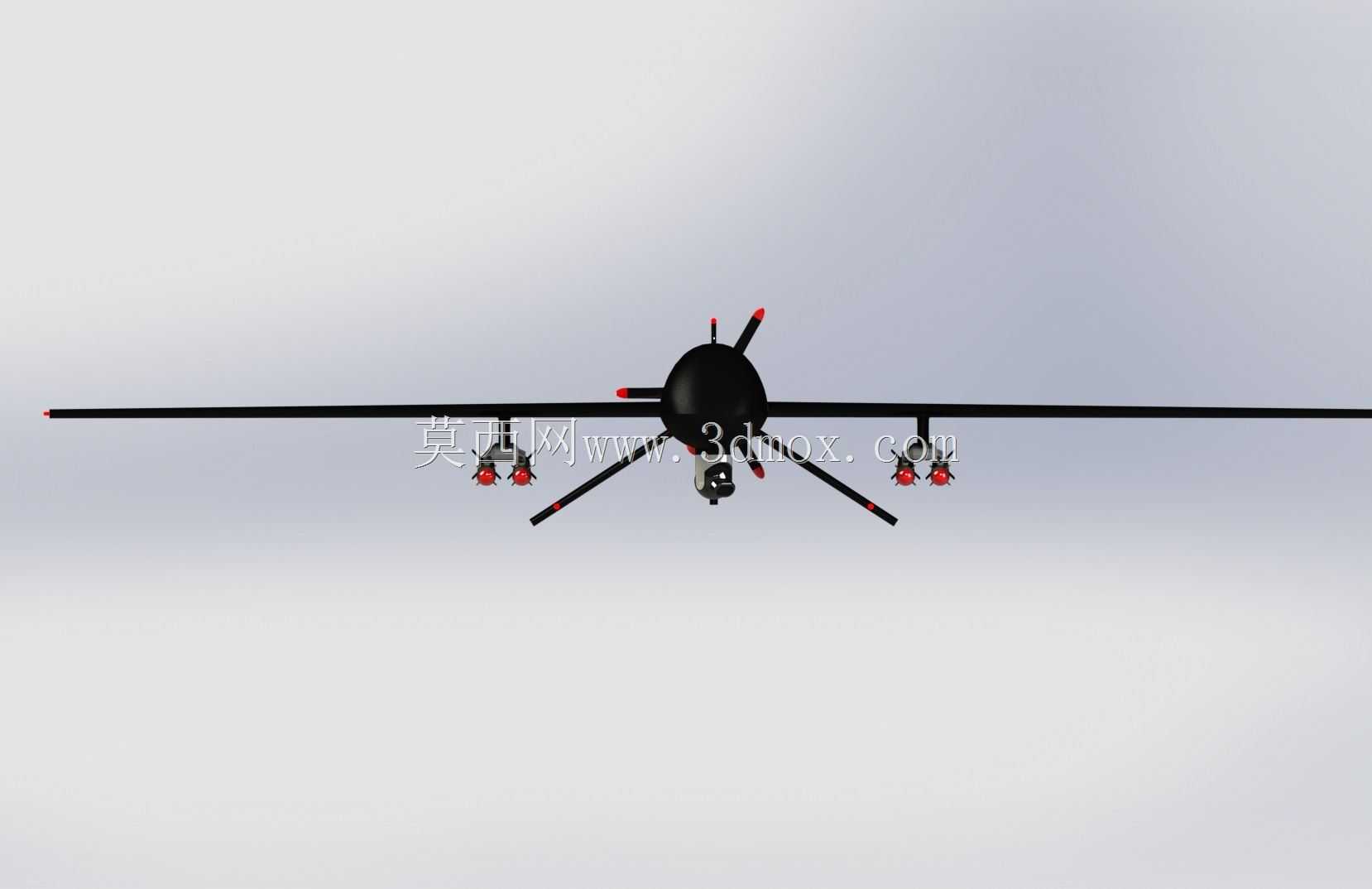

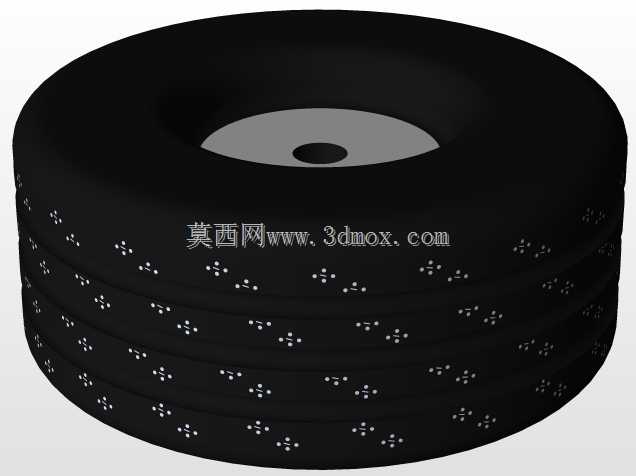

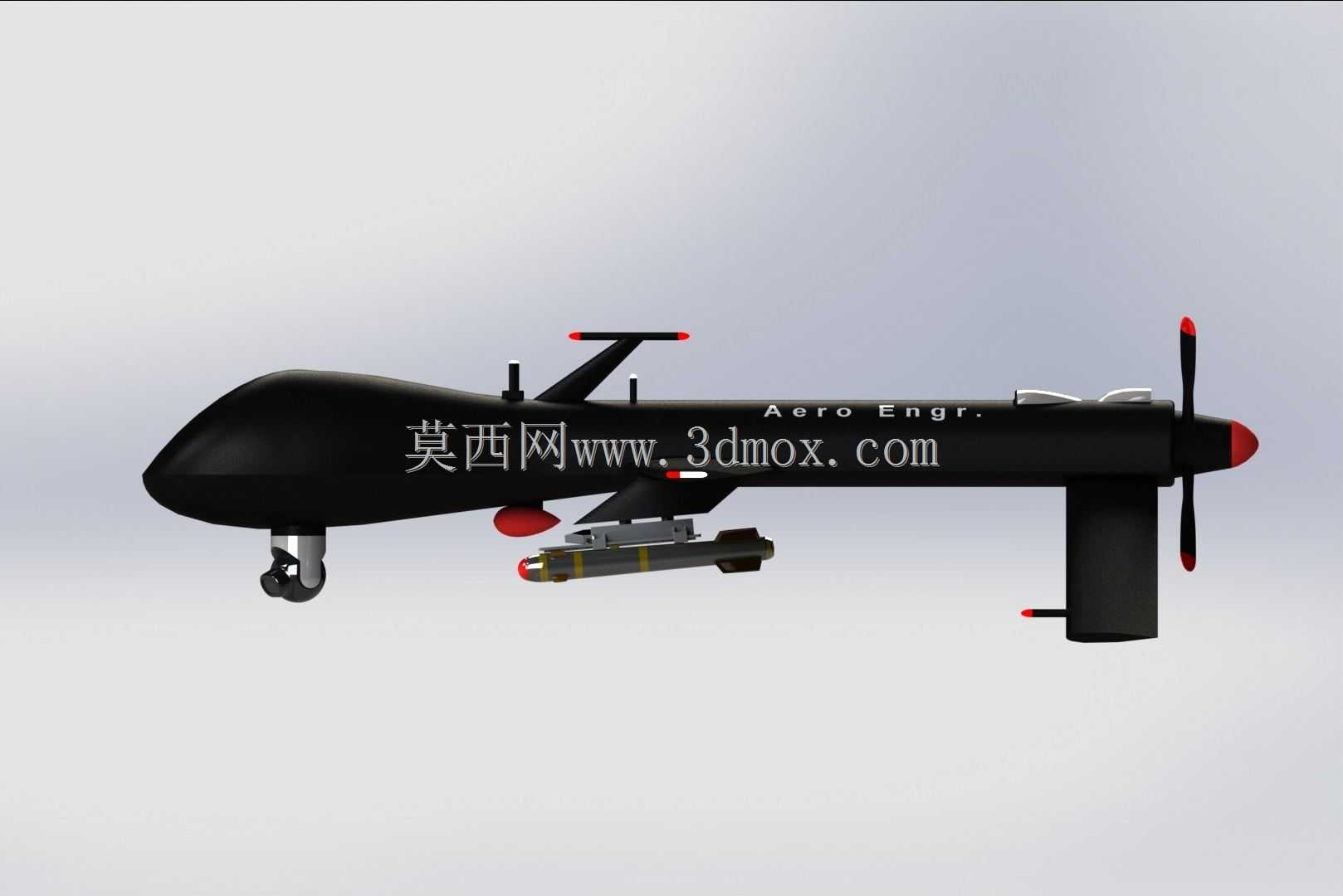

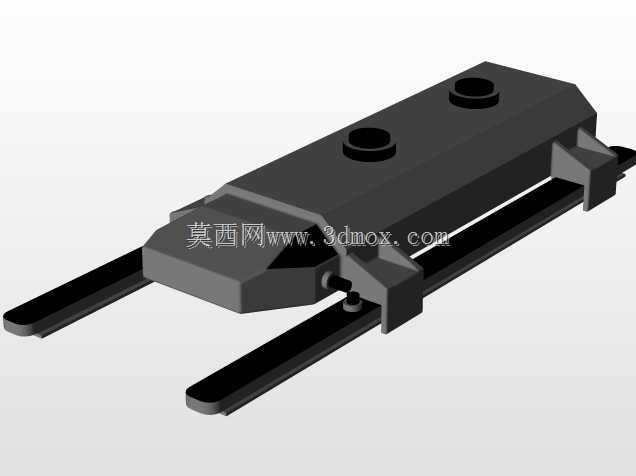

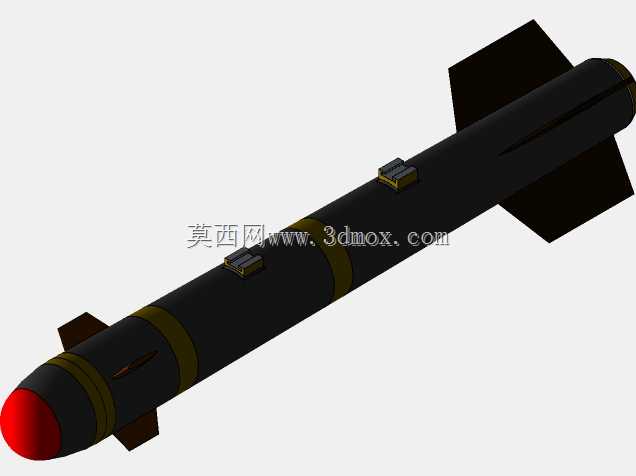

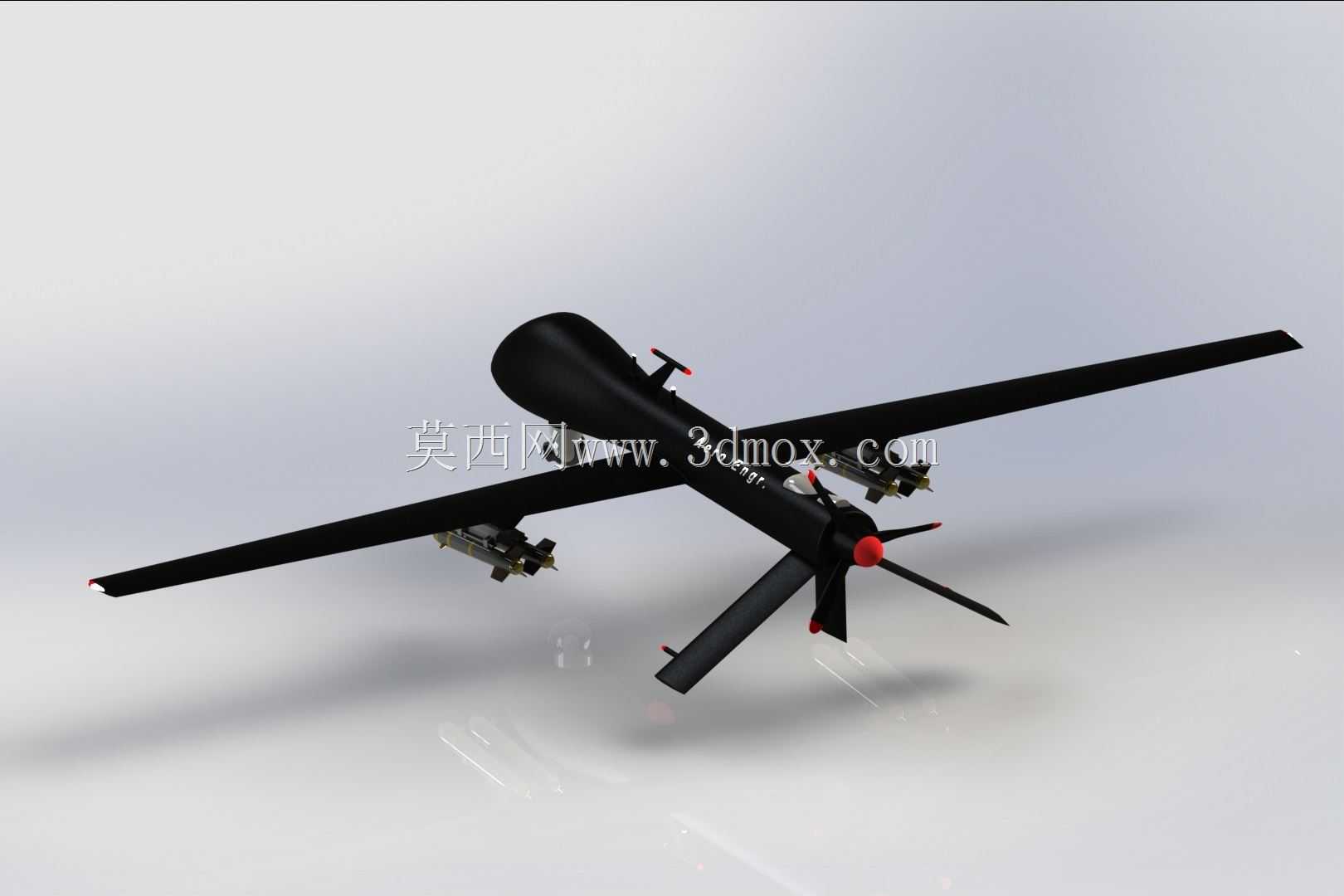

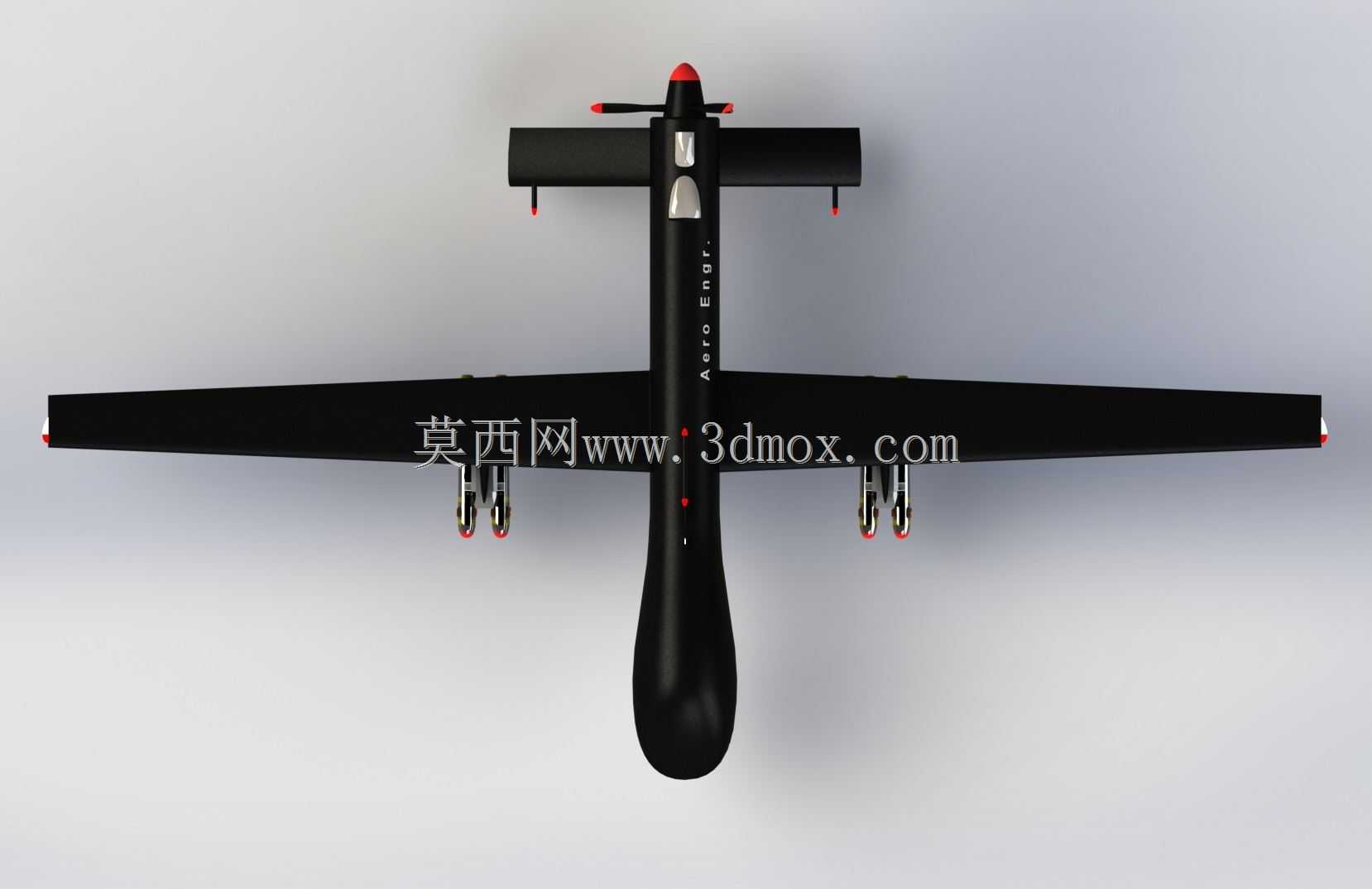

本次呈现的MQ-1捕食者无人机结构设计，围绕中空长航时察打一体任务需求展开，核心应用场景覆盖边境巡逻、战场侦察、精准目标打击、灾情空中巡查等领域，可在复杂气象与地形条件下完成长时间滞空作业，替代有人机执行高风险任务，大幅降低人员伤亡概率。从实际用途来看，该机型既可以搭载光电侦察吊舱完成地面目标的实时图像回传、动态跟踪，也可挂载小型精确制导武器完成对时敏目标的快速打击，兼顾侦察感知与火力打击双重功能，是低空战术支援体系中的核心空中节点。在产品功能特性设计上，整体采用大展弦比平直下单翼布局，搭配尾推式螺旋桨动力系统与V型尾翼结构，有效降低飞行过程中的诱导阻力，保障长时间巡航的燃油经济性，同时V型尾翼可兼顾俯仰与航向操纵功能，减少结构重量与飞行阻力；机身采用流线型截面设计，从前至后依次布置任务载荷舱、燃油舱、动力舱，各舱段预留标准化安装接口，可根据不同任务需求快速更换侦察、通信或打击载荷，机翼下方设置多组武器挂点，满足不同载荷的挂载需求，起落架采用后三点式固定起落架结构，兼顾简易跑道起降能力与结构轻量化需求。设计思路上始终围绕长航时、高可靠性、模块化三个核心方向，在结构建模阶段充分考虑各部件的安装边界与维护空间：机身整体长度控制在适配中型运输平台转运的尺寸范围内，机翼展长经过气动优化，既保证巡航升阻比，也满足常规机库存放与公路转运的尺寸要求；各机载设备的安装位置预留足够的检修操作空间，线路敷设通道沿机身纵梁布置，避免与活动操纵构件产生干涉，动力系统的安装支架采用减震结构设计，降低发动机振动对侦察载荷成像精度的影响；尾翼操纵面的偏转角度经过运动仿真校核，全程无结构干涉，可满足全飞行包线内的操纵需求。外形尺寸设计上，充分考虑实际使用中的各类边界约束，机翼与机身采用快拆连接结构，拆解后可装入标准运输集装箱，实现快速部署与转场；挂点位置距离机身中轴线的距离经过精确计算，保证挂载武器投放时不会与机身、螺旋桨发生碰撞，起落架高度设计充分考虑地面滑行时的螺旋桨离地间隙，避免砂石吸入发动机，同时保障挂载载荷的离地安全距离。整体结构建模完整还原了实机的气动外形与内部安装逻辑，可用于航空装备结构教学、无人机气动布局研究、察打一体无人机方案论证等场景，帮助从业者快速理解该类长航时无人机的设计逻辑与结构特点。
