双轴倾斜四旋翼飞行器结构设计方案

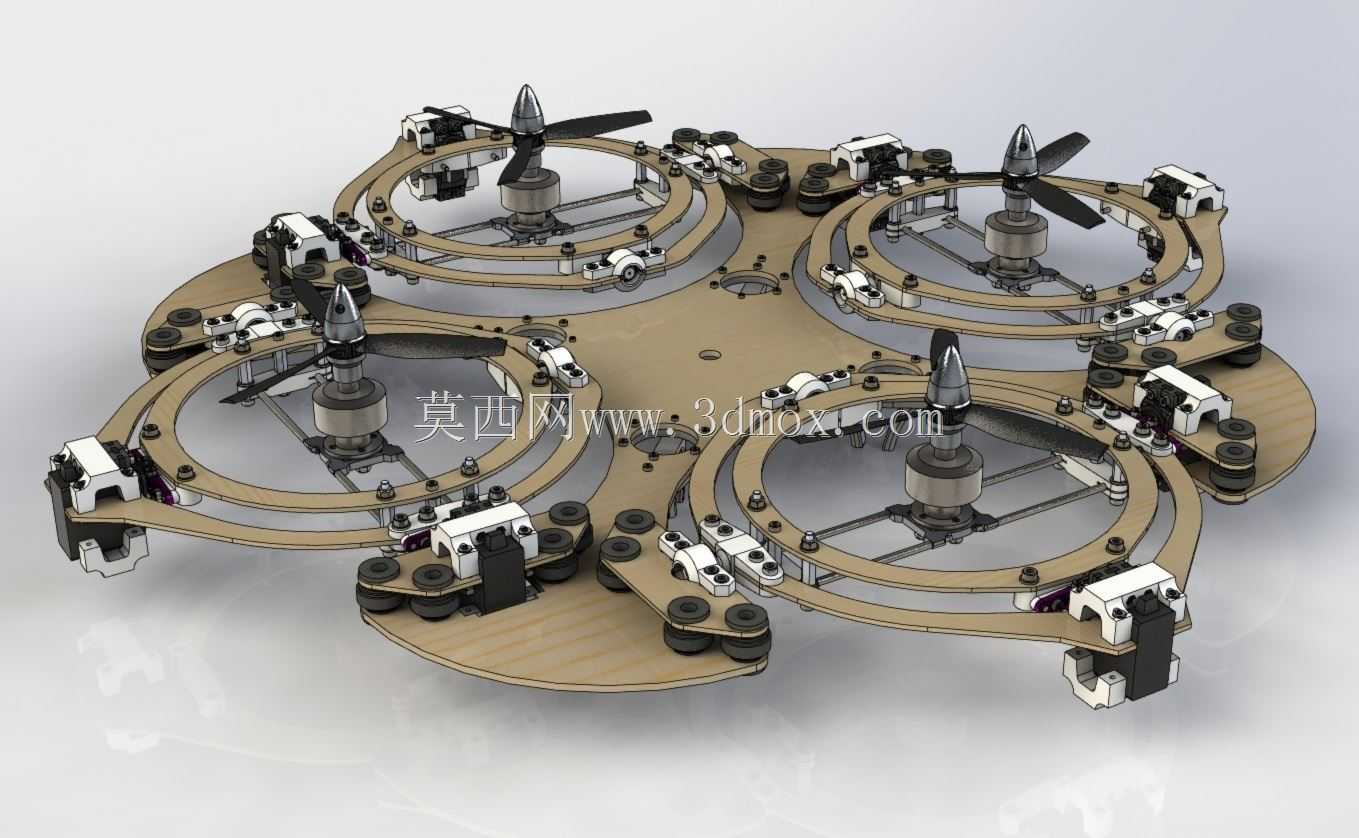

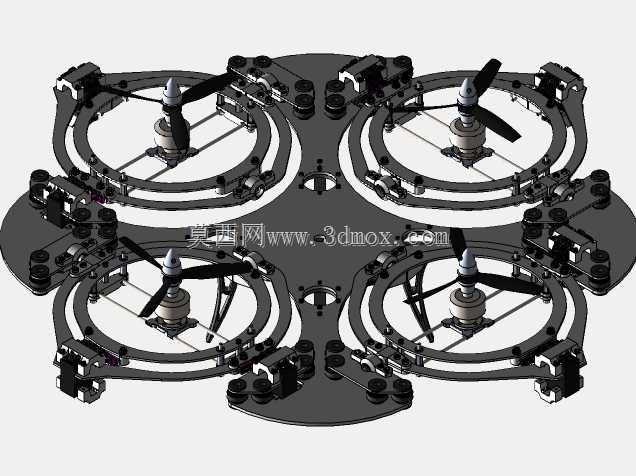

这款双轴倾斜四旋翼结构，面向特殊场景低空飞行器研发验证场景打造，可用于复杂姿态控制算法验证、狭小空间内机动飞行测试、特殊载荷挂载飞行试验等领域，区别于常规固定桨距固定倾角的四旋翼结构，该设计通过四组独立可倾斜的转子安装环，实现旋翼推力方向的动态调整，能够完成常规多旋翼无法实现的大角度姿态机动、全向位移飞行等动作，为新型飞控算法验证、特殊作业无人机开发提供了实体化的结构参考。

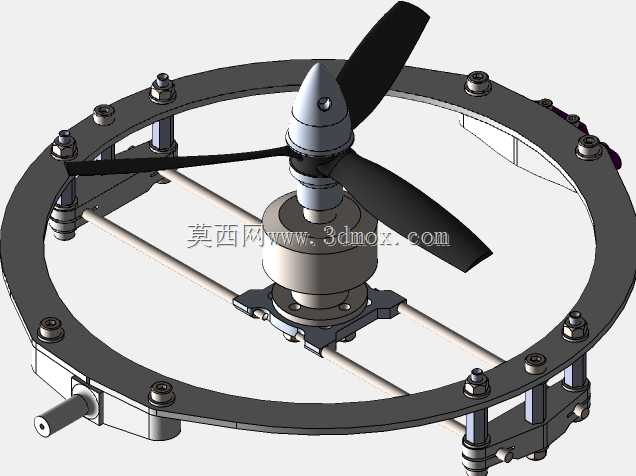

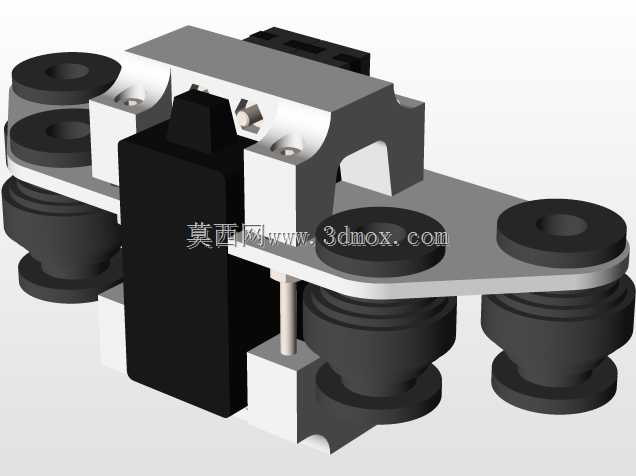

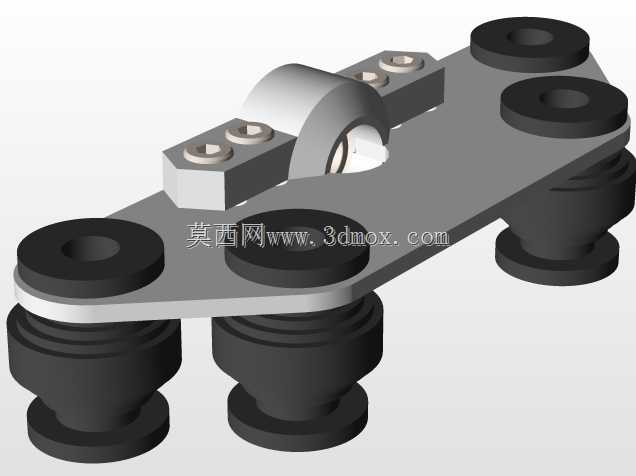

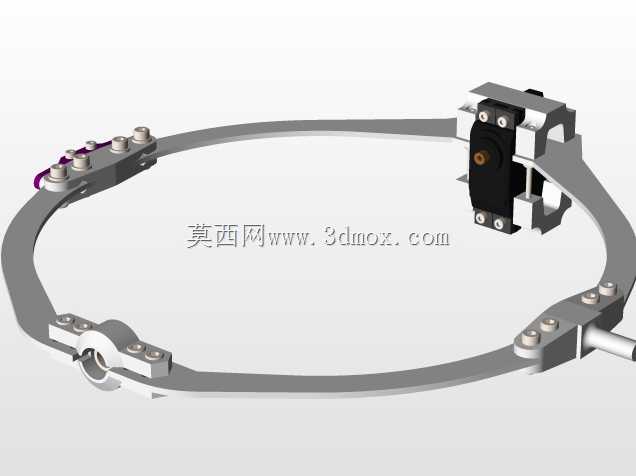

从功能特性来看，该结构采用四组环形旋翼安装座，每座均配套独立的倾斜驱动组件，可独立调整对应旋翼的推力矢量方向，配合无刷直流动力单元，能够在不依赖常规旋翼转速差的前提下实现姿态调整，大幅提升飞行控制的响应速度与机动灵活性。机架主体采用层板切割成型的中心承载板作为核心支撑，四组环形旋翼座通过多组铰接连杆与中心板连接，铰接位置配套滚轮导向结构，保障倾斜动作的顺滑度，同时降低结构传动间隙。

设计思路上，该结构围绕推力矢量控制的核心需求展开，将每个旋翼单元独立模块化，每个旋转关节都采用可拆分的组件设计，适配小批量试制的加工需求，所有铰接支撑结构都做了加强处理，抵消旋翼高速转动带来的振动载荷。不过该迭代版本也存在明显的设计优化空间：动力单元搭配小直径螺旋桨时，单组旋翼最大推力仅200g，整体动力冗余不足；机架整体重量偏大，结构存在过度设计的冗余部分，后续优化可拆分各子组件做轻量化处理，适配3D打印快速成型的加工需求，同时针对机架结构做失效模式分析，校核扭矩与抗弯强度，平衡结构强度与整机重量。

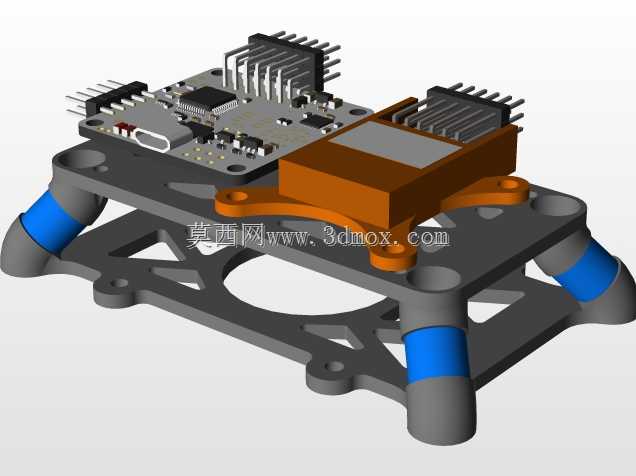

从安装边界来看，中心承载板预留了飞控模块、电池、载荷设备的安装空间，四组旋翼环的倾斜行程做了机械限位，避免动作干涉，整机外轮廓为类圆形布局，相邻旋翼在最大倾斜角度下无运动干涉，起落支撑结构分布在各旋翼座外侧，保障起降时的结构稳定性，不会遮挡旋翼下洗气流。
