中环扭矩试验台结构设计方案

项目分类:3D模型 发布时间:2021-05-08 ID:163306
  • 中环扭矩试验台结构设计方案
  • 中环扭矩试验台结构设计方案
  • 中环扭矩试验台结构设计方案
  • 中环扭矩试验台结构设计方案
  • 中环扭矩试验台结构设计方案
  • 中环扭矩试验台结构设计方案

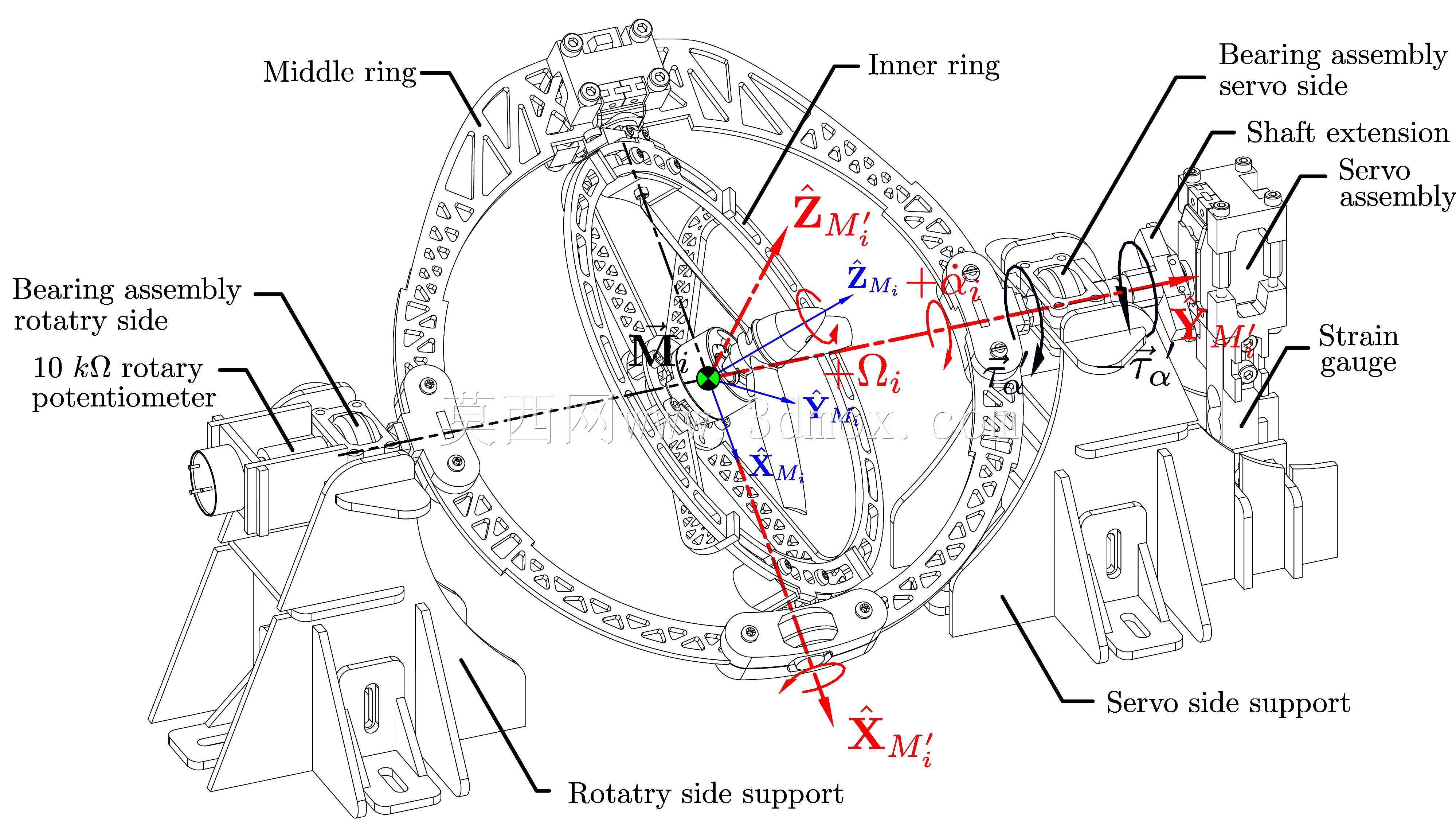

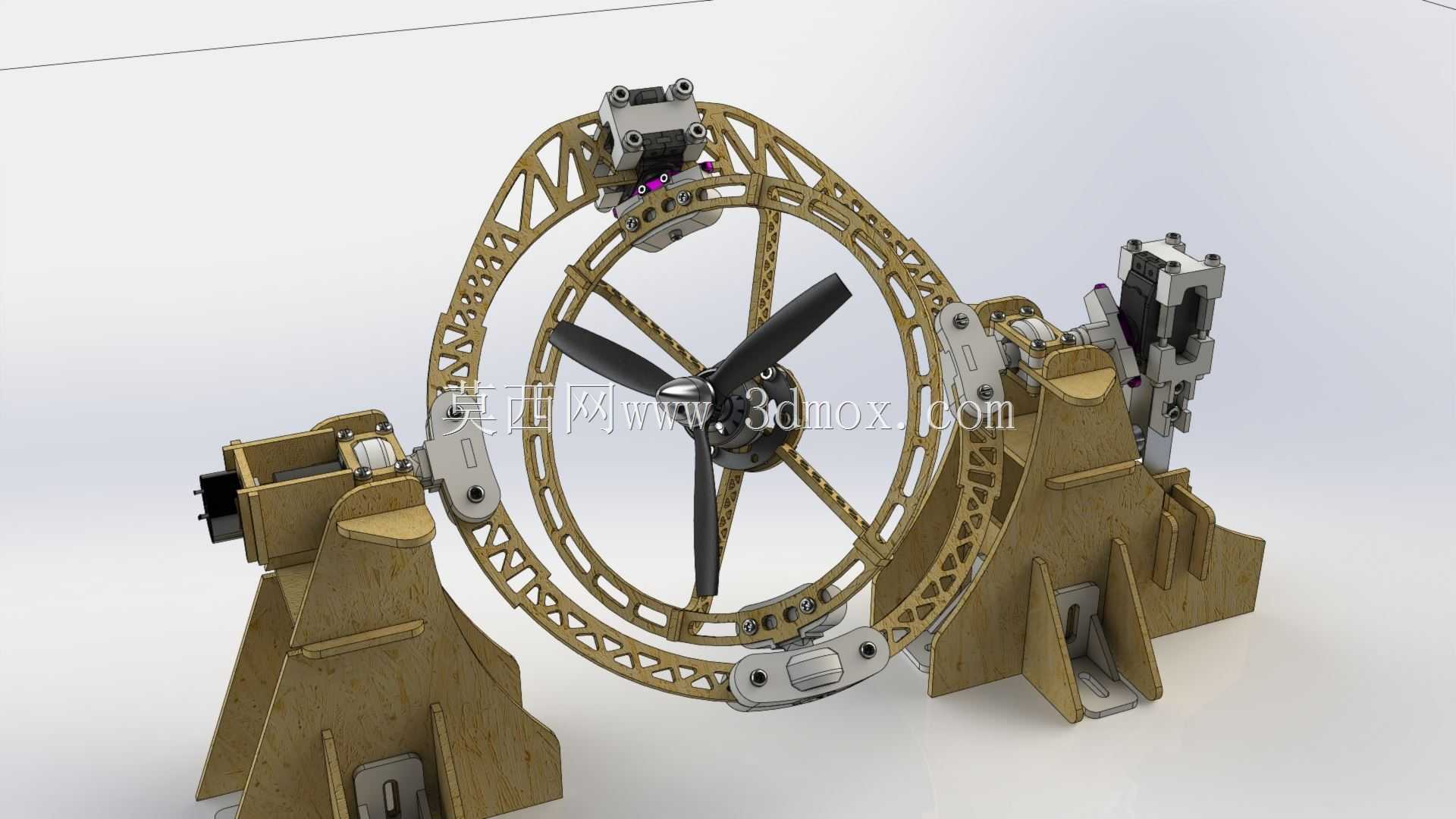

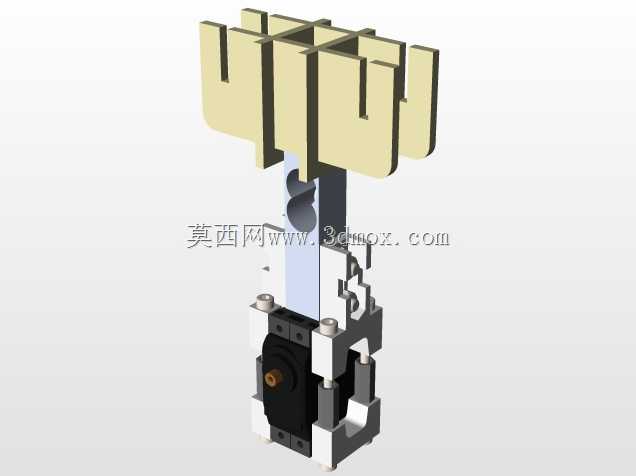

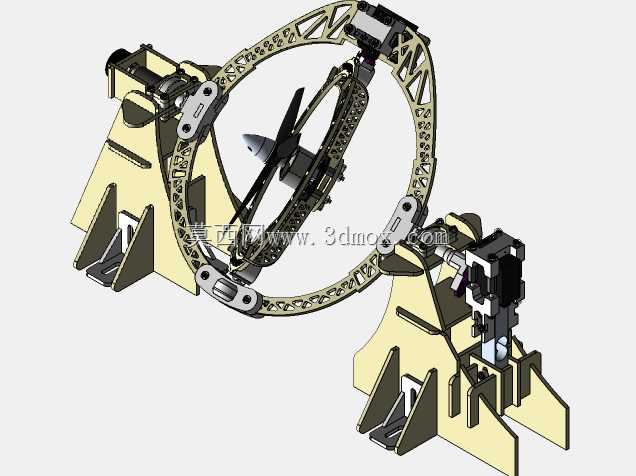

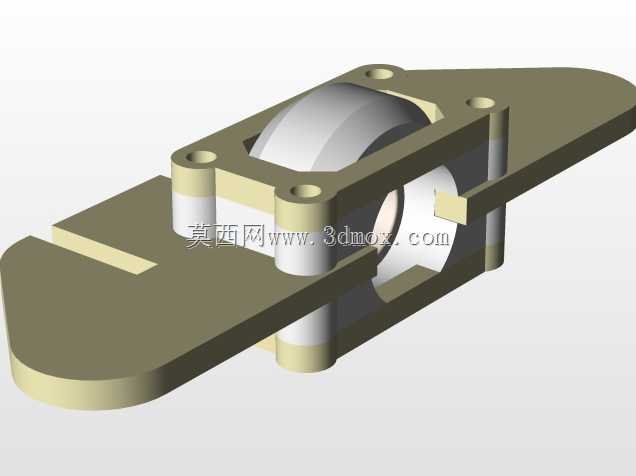

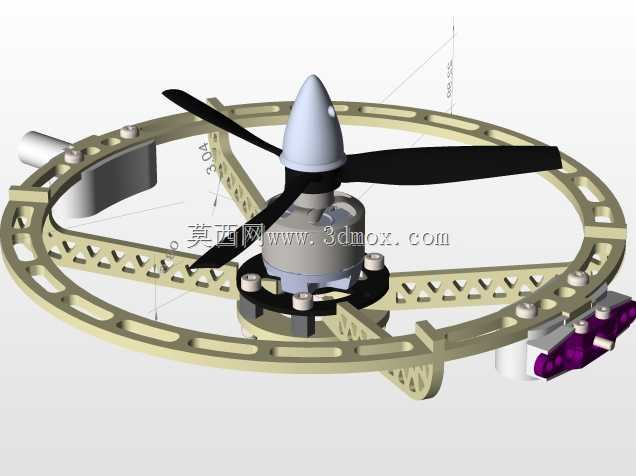

这款中环扭矩试验台主要面向航空航天动力部件、精密传动组件的实验室性能验证场景,可针对带旋转输出的动力单元开展多维度转矩响应特性测试,尤其适配小型螺旋桨动力组、微型伺服传动机构的动态性能标定工作,是高校传动实验室、航空动力研发部门开展转矩特性研究的核心测试工装。设备核心用途是精准测量两组对称布置伺服机构的感应转矩数值,可将可控的旋转加速度加载到被测组合旋转连接结构上,通过结构内置的应变采集单元捕捉应变计挠度变化,将该挠度数值与诱导转矩响应的Y轴投影数值做比例换算,最终完成感应转矩陀螺效应、惯性转矩响应模型的实体验证,为转矩控制算法优化、传动结构刚度匹配提供可靠的实测数据支撑。在功能特性设计上,试验台采用对称双支座支撑结构,中间环形承载框架采用镂空桁架式设计,在保证整体结构刚度满足动态加载需求的前提下,最大限度降低框架自身重量带来的附加转动惯量,避免框架自重对转矩测量结果产生干扰;环形框架周向预留多组标准化安装接口,可适配不同尺寸规格的被测旋转组件,两侧支座集成伺服加载单元与转矩感应模块,加载单元可输出稳定可控的旋转加速度,感应模块可实时采集转矩波动数据,采集数据可直接对接后端分析系统完成响应曲线绘制。设计思路上,整体采用模块化拆分逻辑,两侧支撑底座采用大倾角三角形支撑结构,底部设置加宽安装贴合面,保证动态加载过程中设备整体稳定性,避免共振影响测量精度;中间环形框架与两侧支座采用快拆式铰接连接结构,可快速完成被测组件的装夹与更换,提升测试效率;螺旋桨模拟负载采用三叶式结构,可根据测试需求更换不同转动惯量的负载模块,覆盖不同工况下的测试需求。安装边界方面,两侧支撑底座的安装孔位采用标准化间距设计,可直接固定在通用光学测试平台上,整体安装后占用空间紧凑,环形框架的旋转区域预留足够安全间隙,避免动态旋转过程中与周边设备发生干涉,所有走线均通过支座内部的走线槽布置,避免旋转部件剐蹭线缆,提升测试过程的安全性。
