四旋翼直升机机架支撑臂结构设计

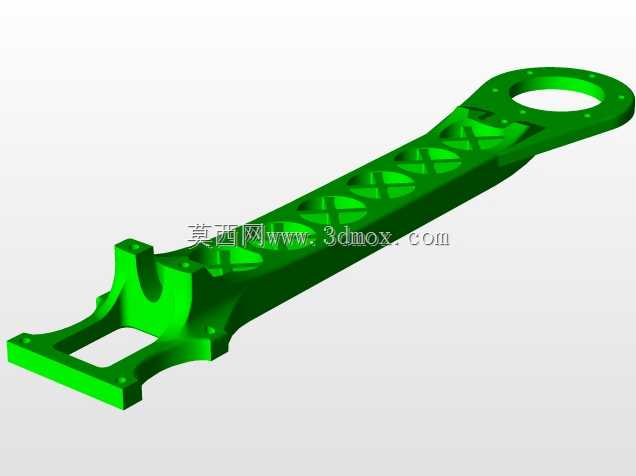

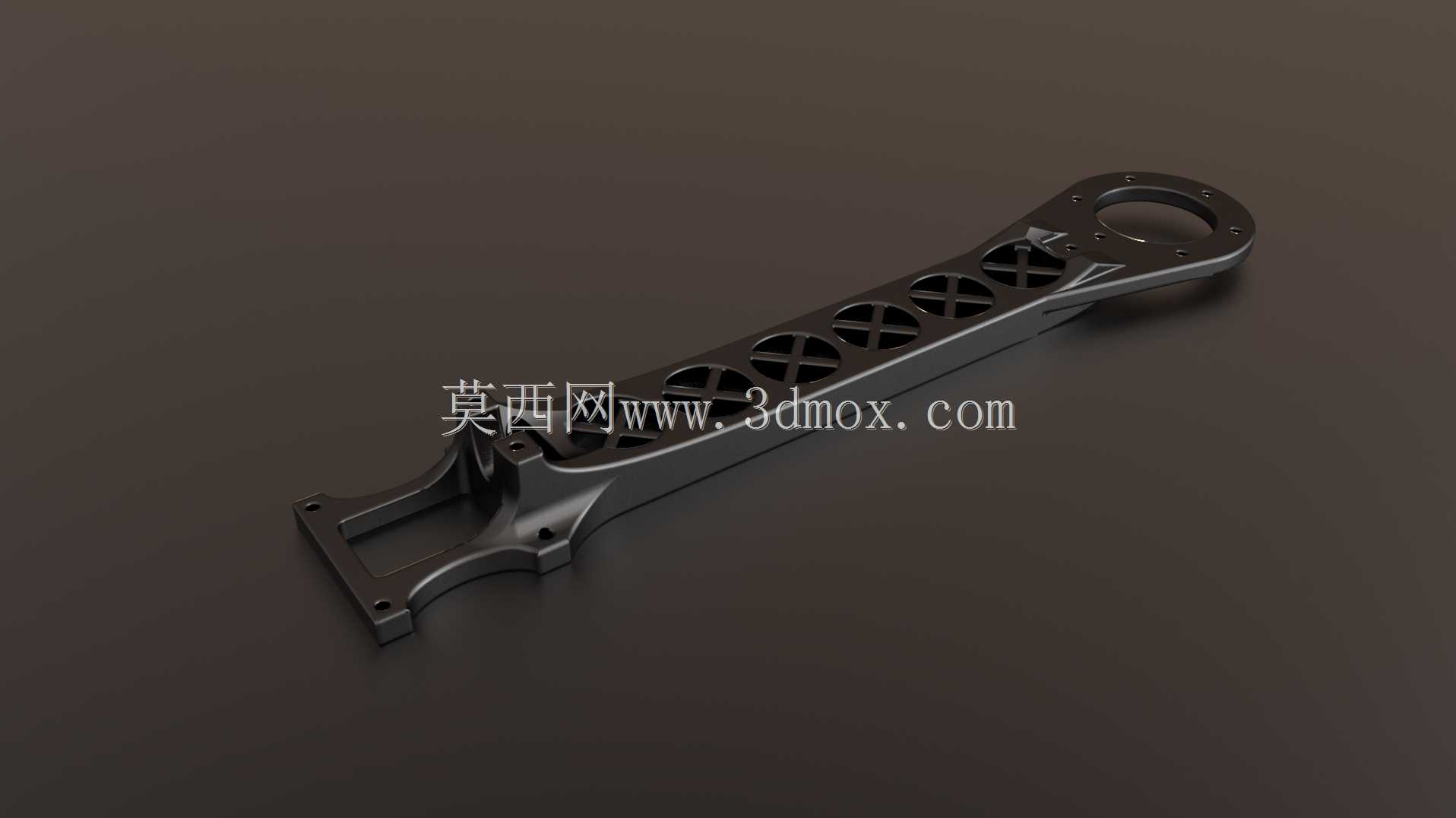

该支撑臂是小型四旋翼直升机机架的核心承力构件，主要应用于消费级及行业级小型多旋翼无人飞行器的机架装配场景，承担连接机身中心舱段与远端动力单元的核心作用，在飞行过程中需要持续传递旋翼转动产生的升力、机动飞行时的交变扭矩以及降落瞬间的冲击载荷，是保障飞行器机架结构强度与飞行姿态稳定性的关键部件。在实际飞行作业中，该臂体一端通过多组安装孔位与机身中心框架刚性连接，另一端的环形安装位用于固定无刷电机与螺旋桨组件，臂体自身需要为动力线路、信号线路提供规整的布设空间，同时要尽可能降低自身重量，以此提升飞行器的有效载荷能力与续航表现。从功能特性来看，该臂体采用一体化镂空结构设计，臂身均匀排布X型镂空减重槽，在不降低整体结构抗弯、抗扭刚度的前提下，最大程度去除了非承力区域的冗余材料，有效降低了臂体自身的转动惯量，能够让飞行器的姿态调整响应更加灵敏。臂体靠近电机安装端设置了环形加强凸台，能够分散电机运转时产生的高频振动，避免应力集中导致的臂体断裂风险；靠近机身连接端采用框架式安装座，设置多组对称分布的固定孔位，保障臂体与机身连接的同轴度与连接强度，避免飞行过程中出现臂体松动移位的问题。在设计思路上，该构件充分考量了小型四旋翼飞行器的载荷分布特性，整体采用变截面流线型外形，从机身端到电机端逐步收窄截面尺寸，既符合空气动力学要求降低飞行风阻，又让应力传递路径更加平滑，避免截面突变带来的应力集中问题。臂体内部的加强筋布局沿着载荷传递方向排布，将旋翼端的载荷均匀分散到机身连接座的各个固定点上，同时预留了螺纹嵌件的安装位置，用于装配过程中的紧固件锁紧，提升连接结构的反复拆装可靠性。在安装边界方面，该臂体的机身端安装座设置有对应标准孔距的固定孔，可适配多数轴距450mm级别的四旋翼机架中心板，电机端的环形安装位匹配常规22系列、23系列无刷电机的安装孔距，臂体整体厚度与宽度尺寸经过优化，既不会遮挡螺旋桨的下洗气流影响气动效率，也不会因为尺寸过小导致结构刚度不足，在飞行过程中能够将臂体的形变量控制在合理范围内，避免因为臂体形变导致的螺旋桨动平衡失效问题，保障飞行器长时间飞行的结构稳定性。
