伺服驱动旋转结构感应扭矩测试装置

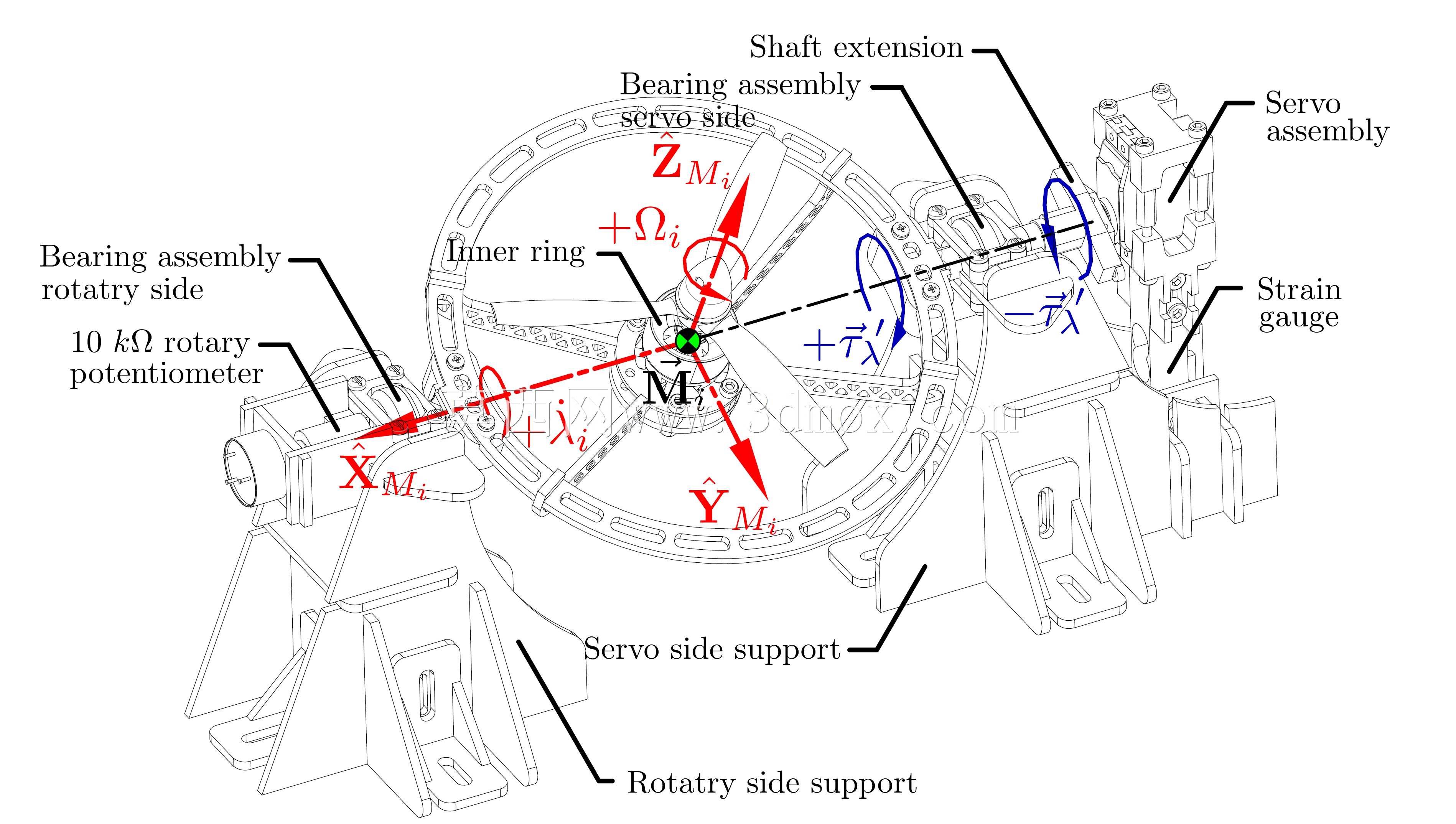

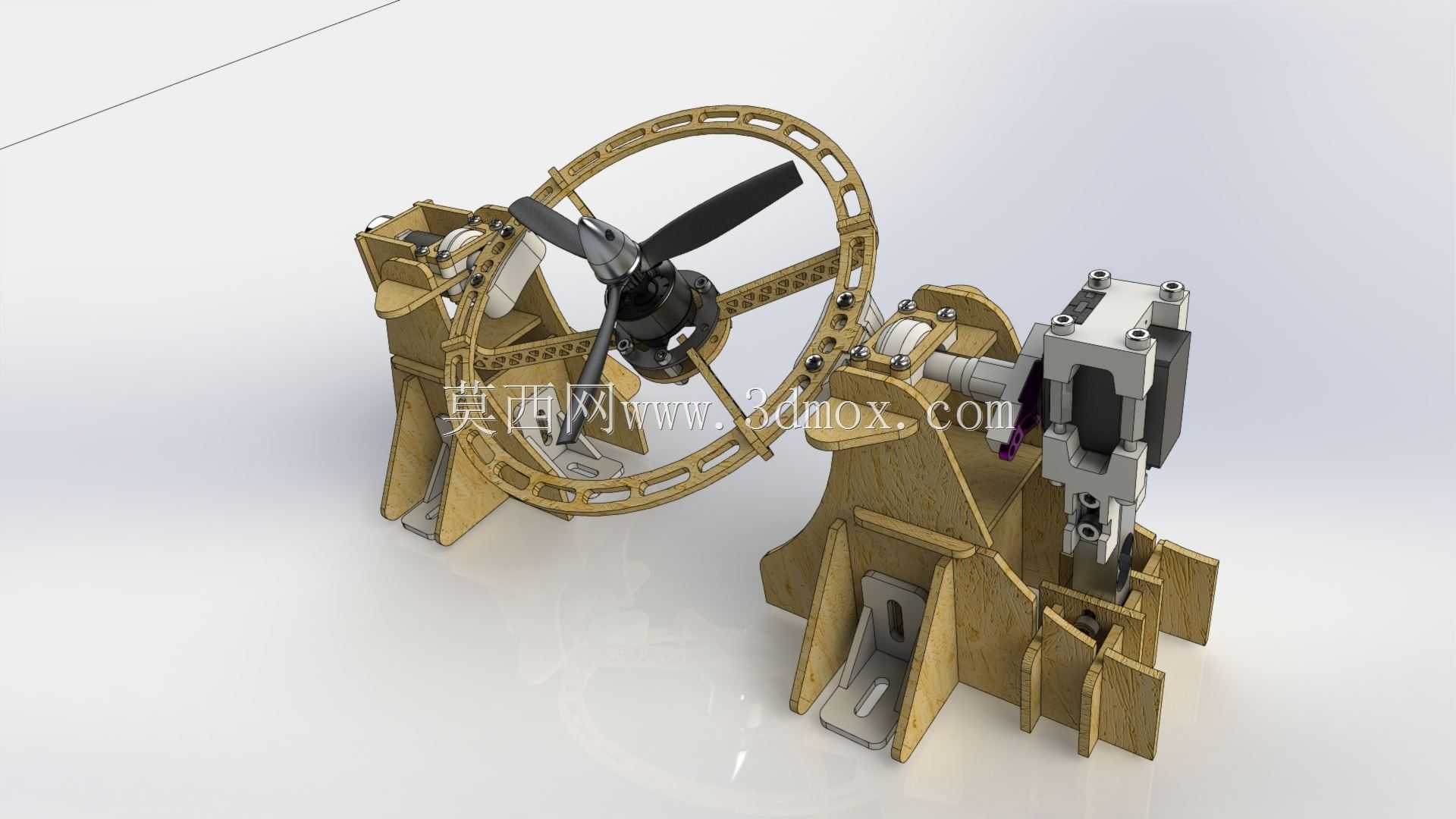

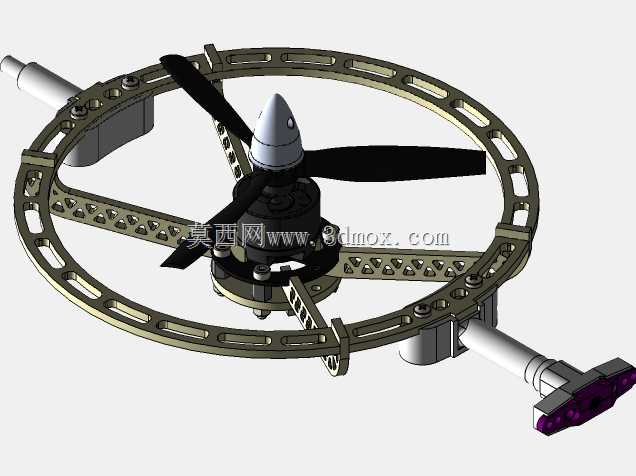

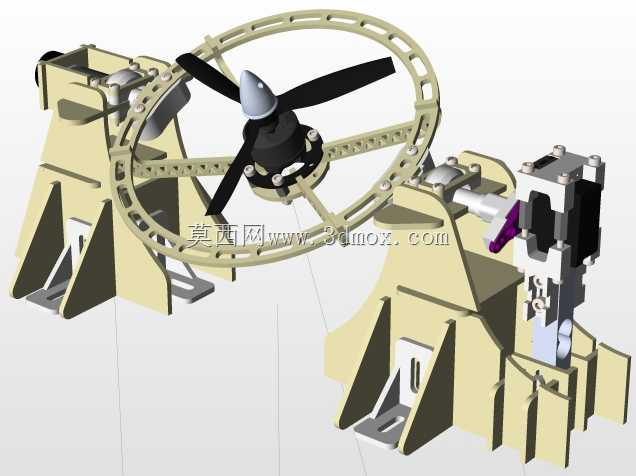

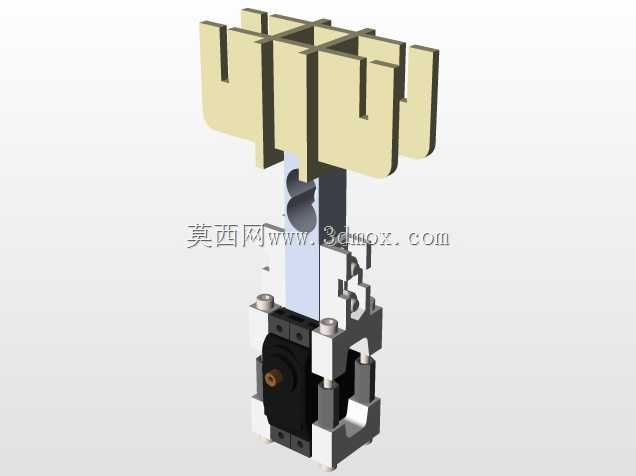

该装置主要面向航空航天飞控部件研发、微小型旋翼动力系统调校、精密伺服传动性能验证等场景，专门针对带旋转输出结构的伺服组件开展扭矩响应特性测试，可在实验室环境下复现旋转结构运行时的感应扭矩输出状态，为飞控算法校准、伺服参数整定、动力系统匹配提供精准的实测数据支撑。装置核心功能是捕捉旋转结构上伺服装置施加的感应扭矩变化，通过内置的应变计采集结构挠度变化量，将采集到的物理量转换为与感应扭矩响应X轴投影成固定比例的电信号，可完成感应扭矩陀螺效应验证、惯性扭矩响应模型标定两类核心测试任务，能够精准捕捉动态工况下的扭矩瞬态波动、相位滞后、幅值线性度等关键参数，解决了传统扭矩测试装置无法适配小型旋转结构、动态响应滞后、无法分离陀螺效应干扰的痛点。整体设计采用分体对称支撑架构，两侧立式支撑座采用层叠式夹板拼接结构，既保证了支撑刚度，又预留了充足的安装调节空间，可适配不同直径的环形旋转框架、不同规格的动力旋翼组件；中间环形承载框架采用镂空辐条式设计，在保证整体结构强度的前提下大幅降低自身转动惯量，减少框架自重对测试结果的干扰，框架外圈预留多组均匀分布的安装孔位，可灵活加装配重块、模拟负载、校准工装，满足不同测试工况的负载模拟需求。动力输入端采用快装式夹持结构，可快速固定不同型号的伺服驱动单元，输出端与环形框架采用同轴度自适应连接结构，可自动补偿安装过程中的微小同轴度误差，避免附加弯矩影响测试精度；应变采集模块集成在右侧支撑座的密闭安装腔内，与旋转框架的信号传输采用非接触式耦合方式，避免滑环接触带来的信号干扰与磨损问题，保证长期测试的信号稳定性。装置整体安装边界紧凑，底部支撑脚采用可调式水平结构，可直接固定在标准光学隔振平台上，无需额外制作大型安装基座，适配常规实验室的测试工位布局；整体结构无外露的传动部件，旋转区域预留安全防护间隙，测试过程中可搭配透明防护罩使用，满足实验室安全操作规范。设计过程中优先考虑测试精度的可控性，所有与测试精度相关的安装面均设置了定位基准，支撑座与底座之间采用定位销加螺栓的双重固定方式，避免长期测试过程中出现结构位移；环形框架的动平衡等级预设为G2.5级，可适配最高每分钟三千转的旋转测试工况，覆盖绝大多数微小型旋翼、伺服旋转机构的测试转速范围。
