无人机动力系统螺旋桨推力测试台架

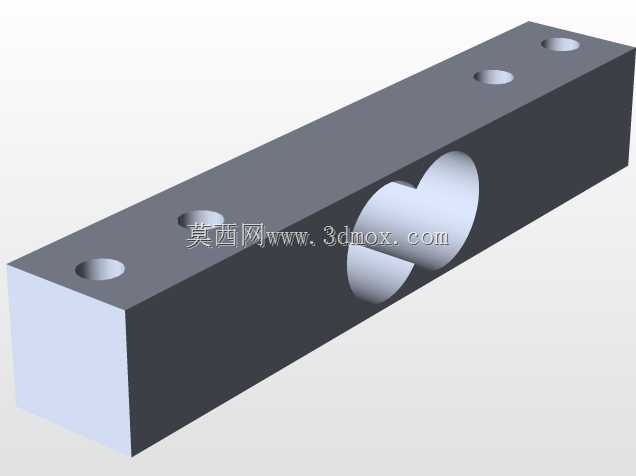

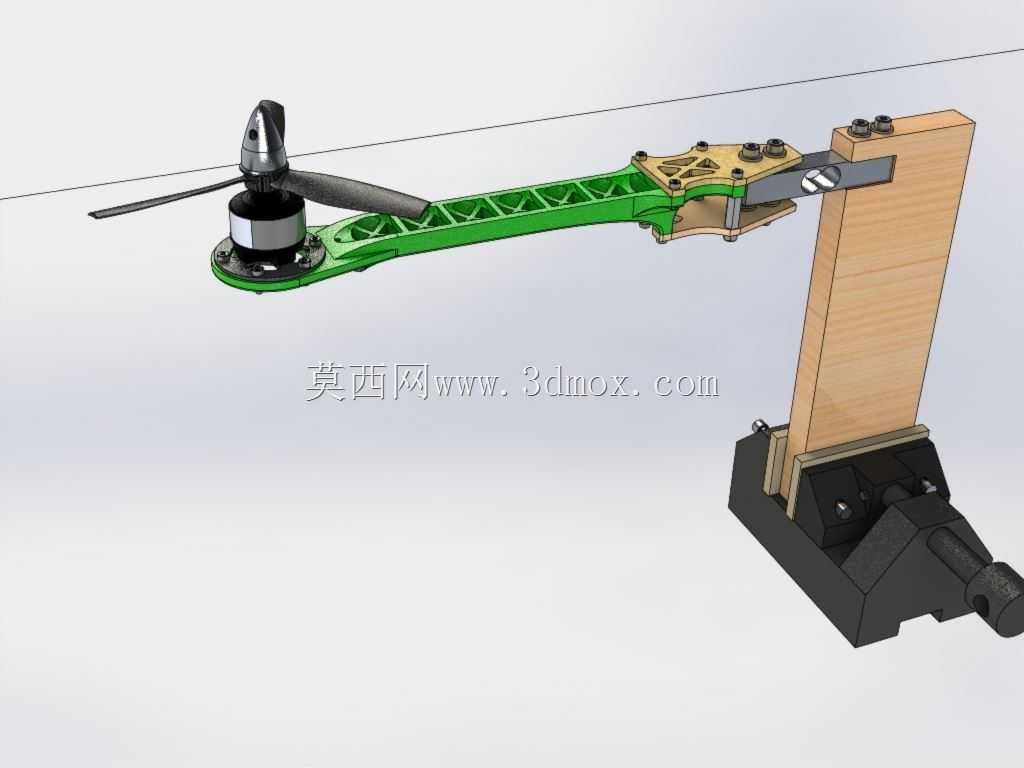

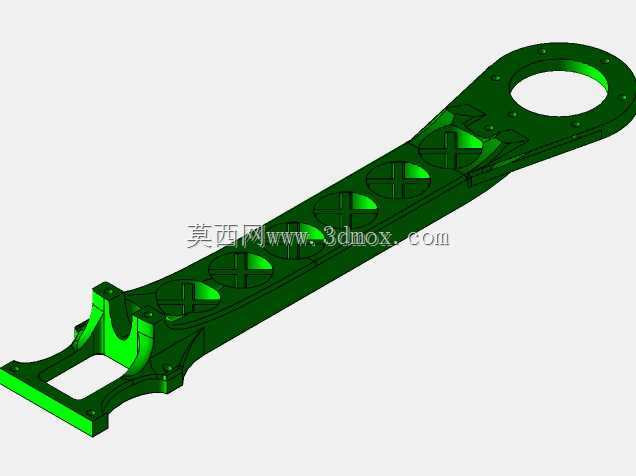

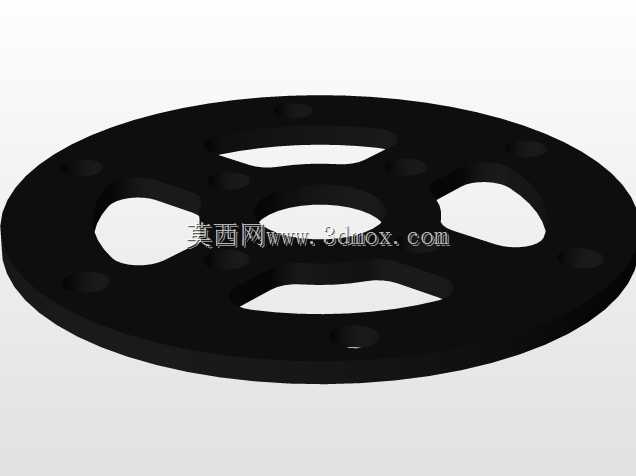

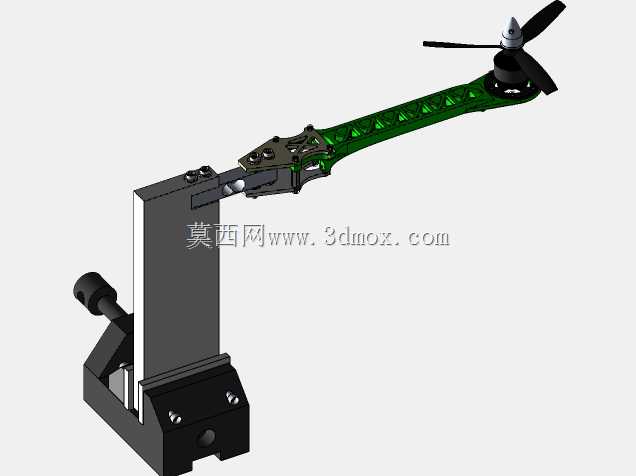

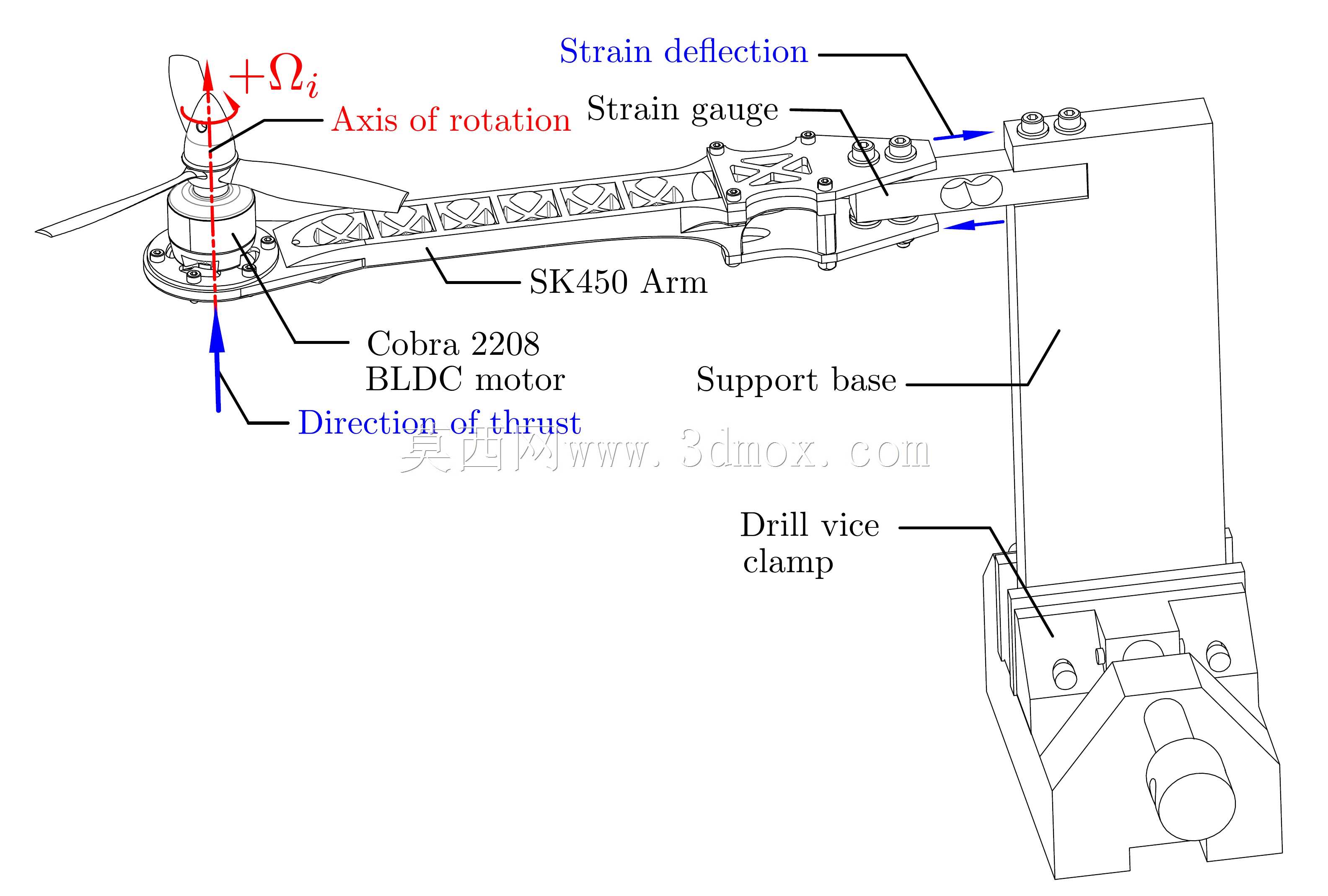

这款推力测试台架主要面向小型多旋翼无人机动力系统的研发调试、性能核验场景，可完成无刷直流电机搭配螺旋桨组合的静态推力输出特性测试，为无人机动力匹配、桨效优化、续航测算提供可靠的实测数据支撑，是航模研发、小型无人机生产调校环节中不可或缺的辅助测试工装。台架的核心功能是在固定动力组件的前提下，精准传递螺旋桨旋转产生的轴向推力，配合外置的应变测量模块即可完成推力数值的实时采集，可适配对应规格的外转子无刷电机与三叶螺旋桨组合，测试过程中可稳定约束动力组件的位置，避免高速旋转时的振动偏移影响测量精度。设计过程中充分考虑了测试场景的实用性需求，动力安装臂采用镂空桁架式结构，在保证结构刚性、降低自身形变对推力传递干扰的同时，大幅减轻了臂身自重，减少结构自重对推力测量结果的附加影响；臂身与立式固定支座采用快拆式铰接结构，可根据不同长度的电机安装座调整夹持位置，适配不同规格的动力组件测试需求。底部夹持结构借鉴了台虎钳的成熟夹持原理，可稳定夹持在不同厚度的木质工作台、实验台边缘，无需额外打孔固定，可快速完成台架的部署与收纳，适合实验室调试、外场实测等多种使用场景。安装边界方面，立式支座采用层压木质基材搭配金属加固件，整体垂直高度可适配常规桌面操作高度，动力臂水平延伸长度可覆盖常规小型无人机机臂的安装尺寸，夹持底座的开合范围可适配常规实验台的台板厚度，安装时无需额外改造工作台面，仅需拧紧夹持旋钮即可完成台架的固定；动力安装端预留了对应规格电机的标准安装孔位，可直接固定对应型号的外转子无刷电机，无需额外制作转接件。台架整体结构兼顾了测试精度与使用便捷性，所有受力部位均做了加强处理，可承受对应动力系统满油门运行时的最大推力与振动载荷，长期使用也不会出现结构形变导致的测量偏差；同时结构设计简洁，零部件数量少，加工制作难度低，使用者可根据自身测试需求调整安装臂长度、夹持范围，适配更多规格的动力组件测试需求，既可以用于专业研发环节的性能测试，也适合航模爱好者日常调试动力系统时使用，能够有效帮助使用者掌握不同电机、螺旋桨组合的实际推力表现，优化无人机的动力配置方案，避免动力匹配不合理导致的续航不足、动力冗余等问题。
