航模无刷电机转速传感器校准试验台

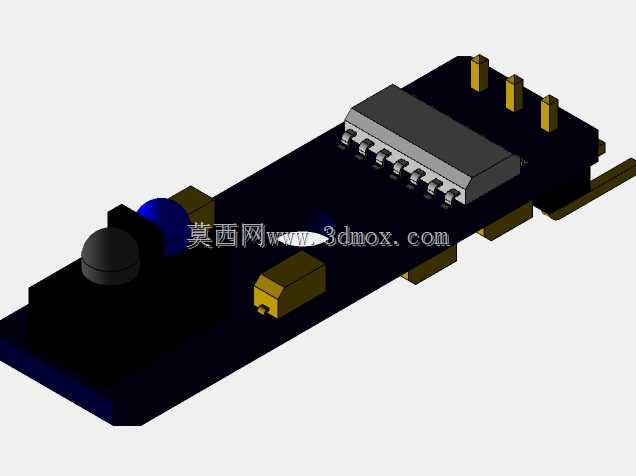

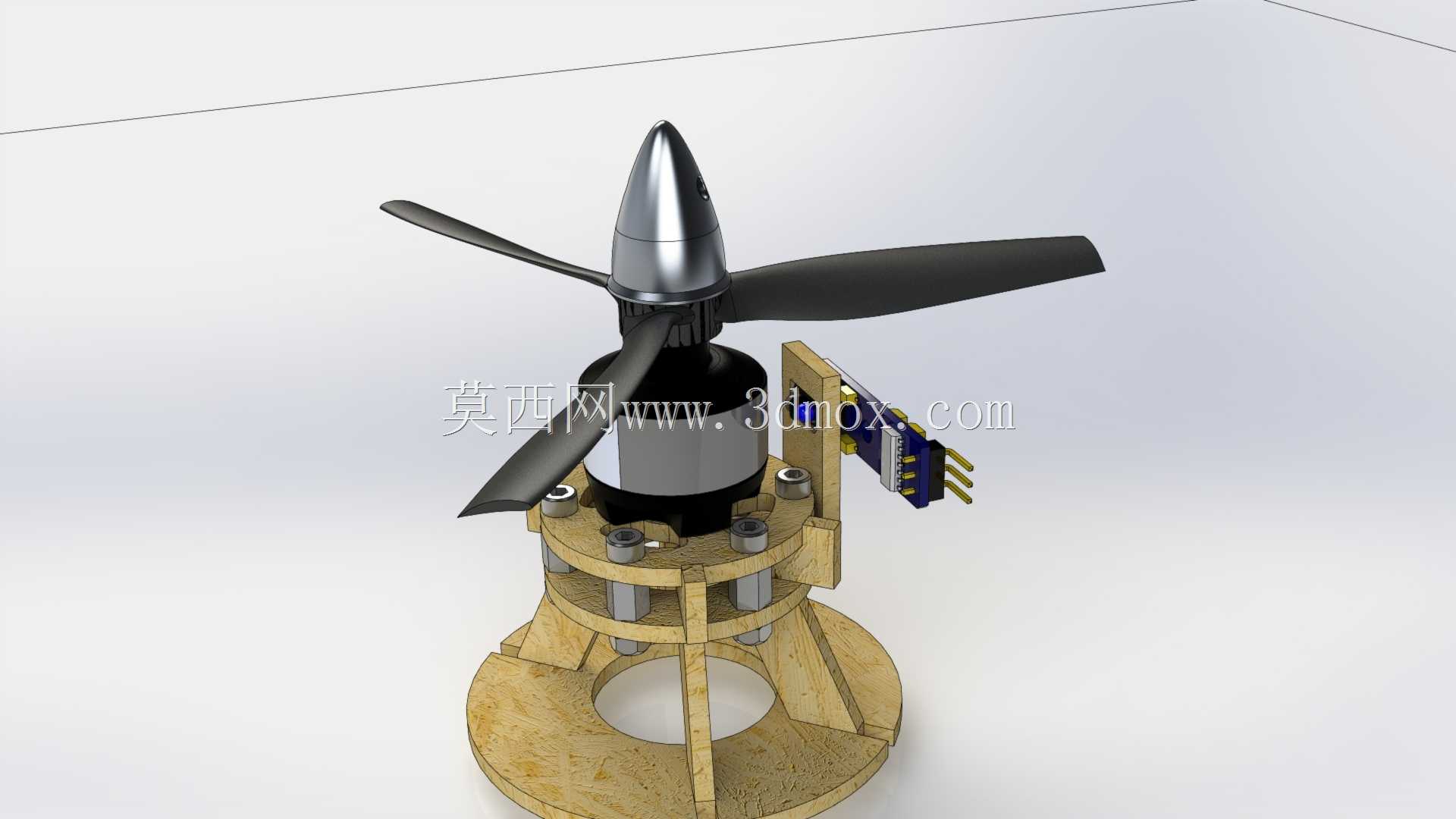

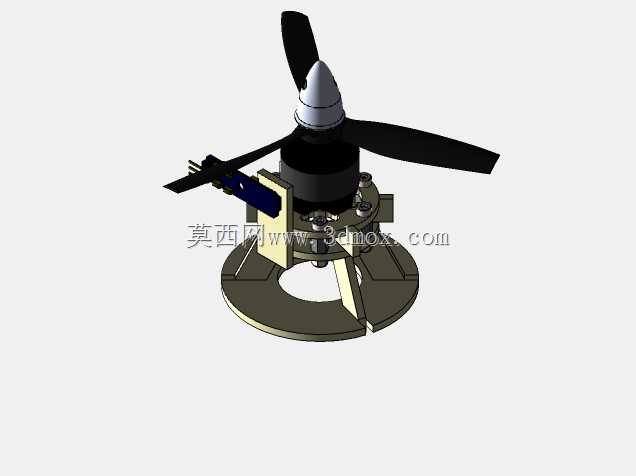

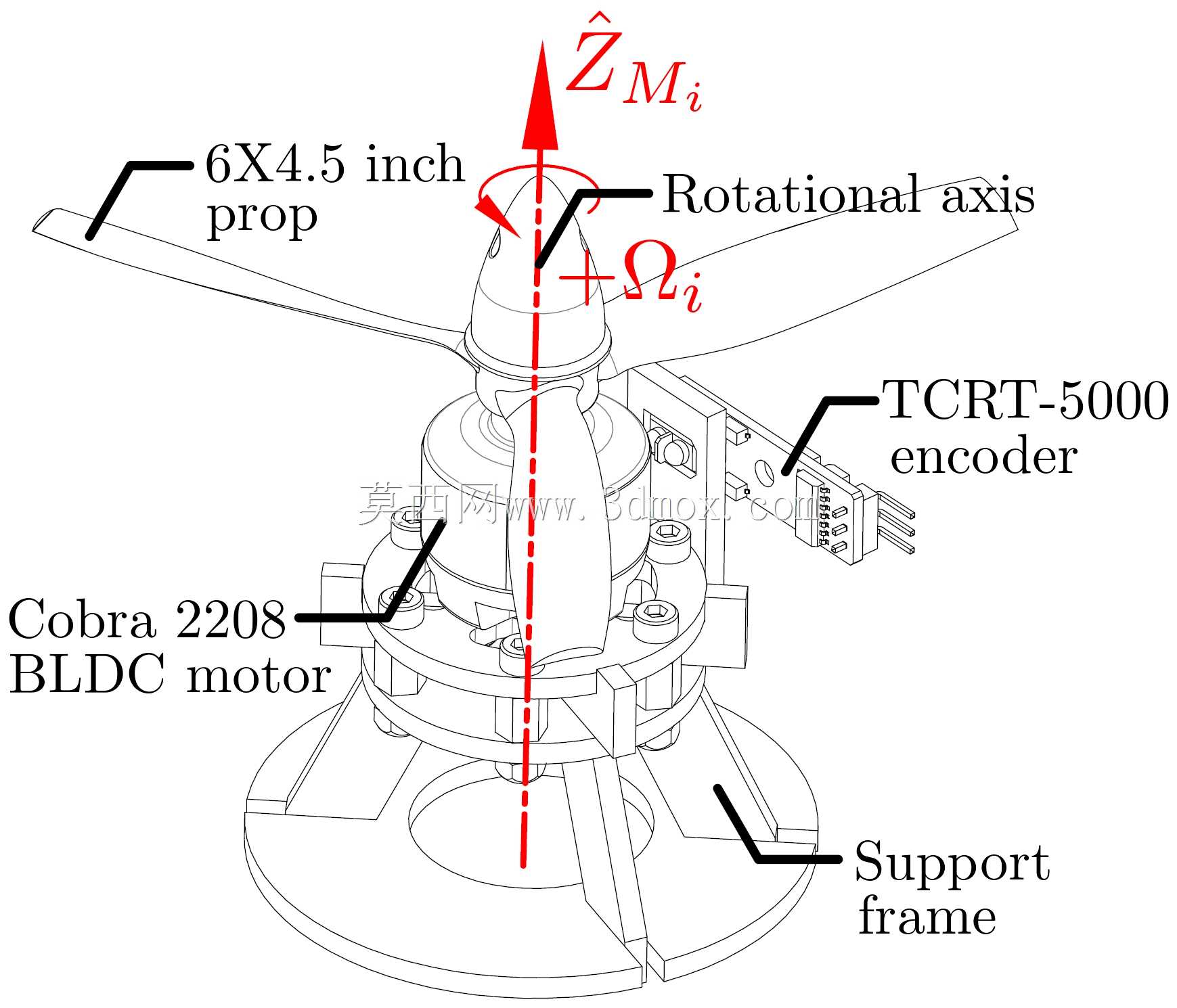

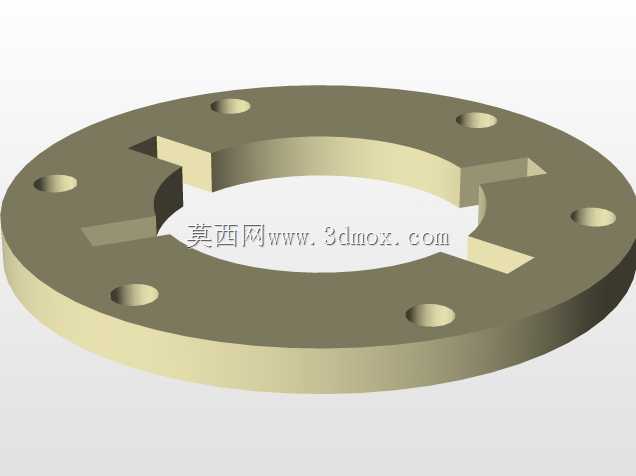

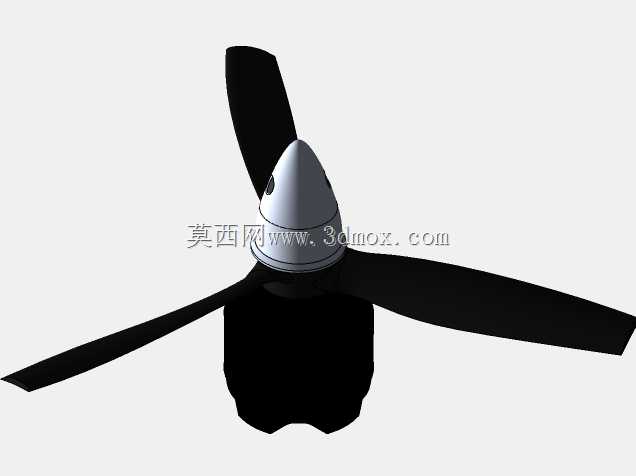

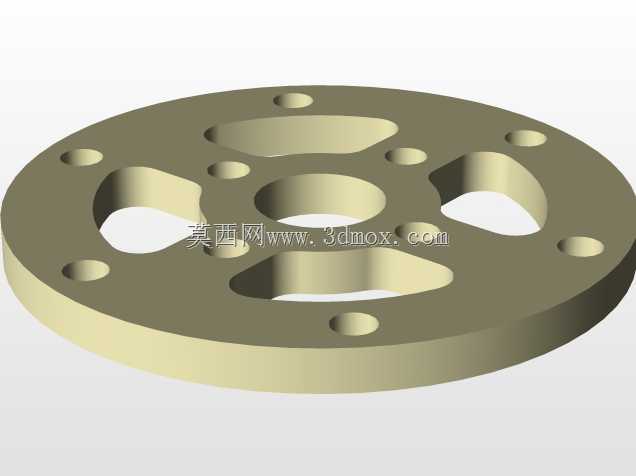

该试验台主要面向航模动力系统调试、小型直流驱动部件性能校验场景，可完成无刷电机配套转速传感器的精度校准、输出信号匹配验证工作，解决航模动力调试中转速读数偏差、电调信号匹配度不足的实际问题，适配小型外转子无刷电机的台架测试需求，为航模动力参数整定、转速闭环控制调试提供可靠的硬件支撑。台架主体采用层叠式支撑结构设计，底部为带中心镂空的圆形安装基座，可通过螺栓固定在水平测试台面上，基座向上通过多根等高支撑柱连接上层电机安装板，安装板预留对应电机的固定孔位，可直接适配常见22系列外转子无刷电机的安装尺寸，电机输出轴端可直接安装标准航模螺旋桨，模拟实际飞行时的带载转动状态。传感器安装支架采用侧置悬臂结构，固定在电机安装板的侧边位置，支架上预留多组调节长槽，可根据不同传感器的检测距离、检测角度需求，灵活调整传感器的安装高度、水平位置以及探测倾角，保证光学类转速传感器的探测端能够精准对准螺旋桨的转动区域，避免因安装位置偏差导致的转速漏检、读数跳变问题。整体台架的安装边界紧凑，底部基座直径控制在120mm范围内，整体高度不超过150mm，不会占用过多测试台面空间，支撑结构采用对称式布局，可抵消电机高速转动时产生的径向振动，保证测试过程中台架的稳定性，避免振动传导影响传感器的检测精度。在功能设计上，该台架可同时适配光学式、磁电式两类常见的小型转速传感器，既可以完成传感器本身的测量精度校准，对比传感器读数与实际转速的偏差值，也可以模拟航模实际运行状态，验证转速传感器与电调、飞控之间的信号传输稳定性，排查转速信号干扰、丢步等实际问题。台架的结构设计充分考虑了测试操作的便捷性，所有安装位置都预留了足够的操作空间，无需复杂工具即可完成电机、传感器的装拆与位置调整，螺旋桨上方无遮挡结构，既不会影响螺旋桨的正常转动，也方便测试人员观察螺旋桨的转动状态，配合转速检测设备完成校准工作。
