二次旋转模块扭矩响应测试中环试验台

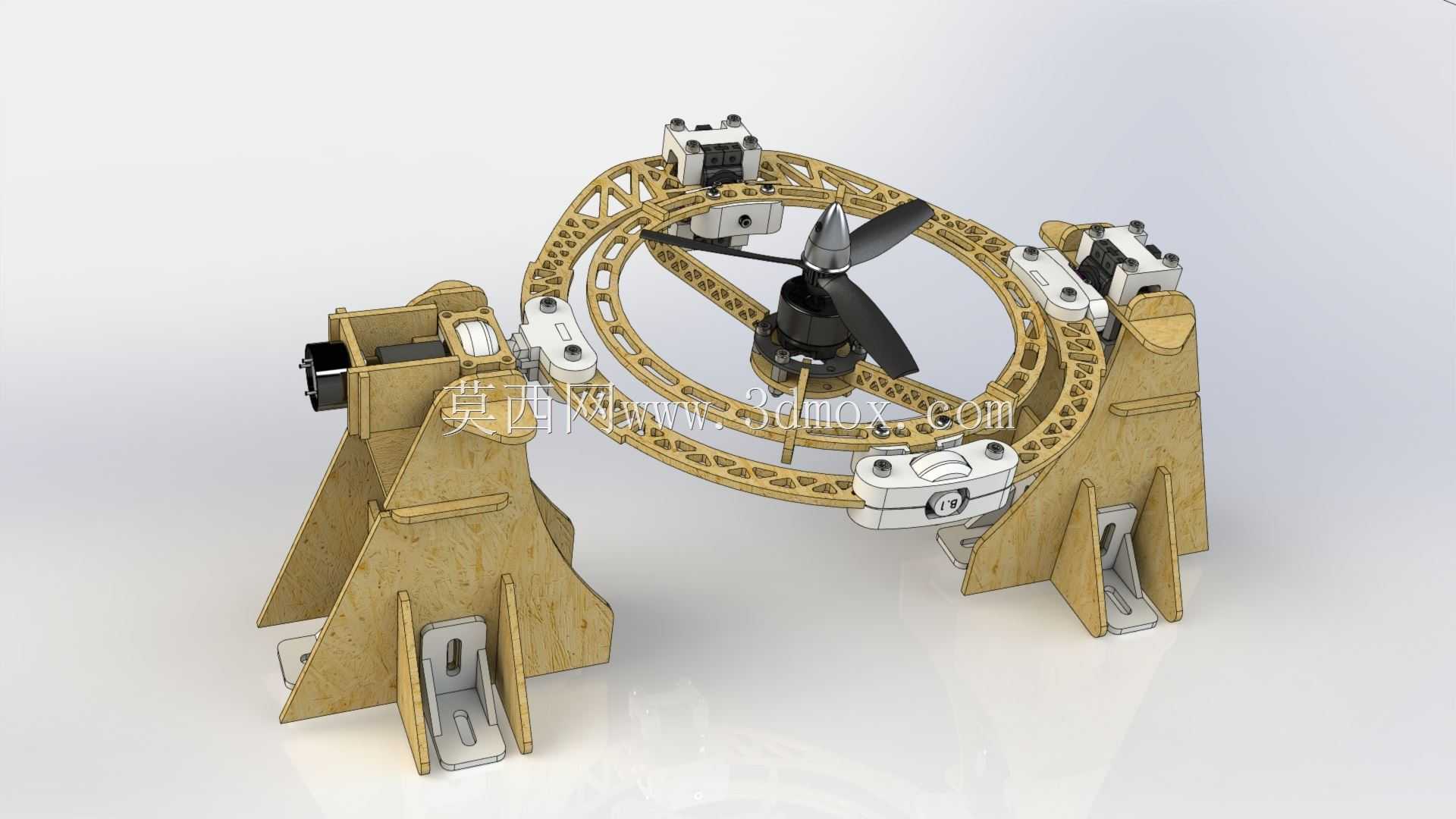

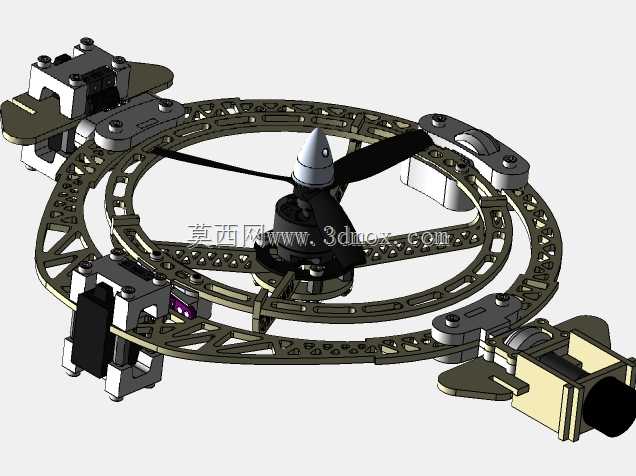

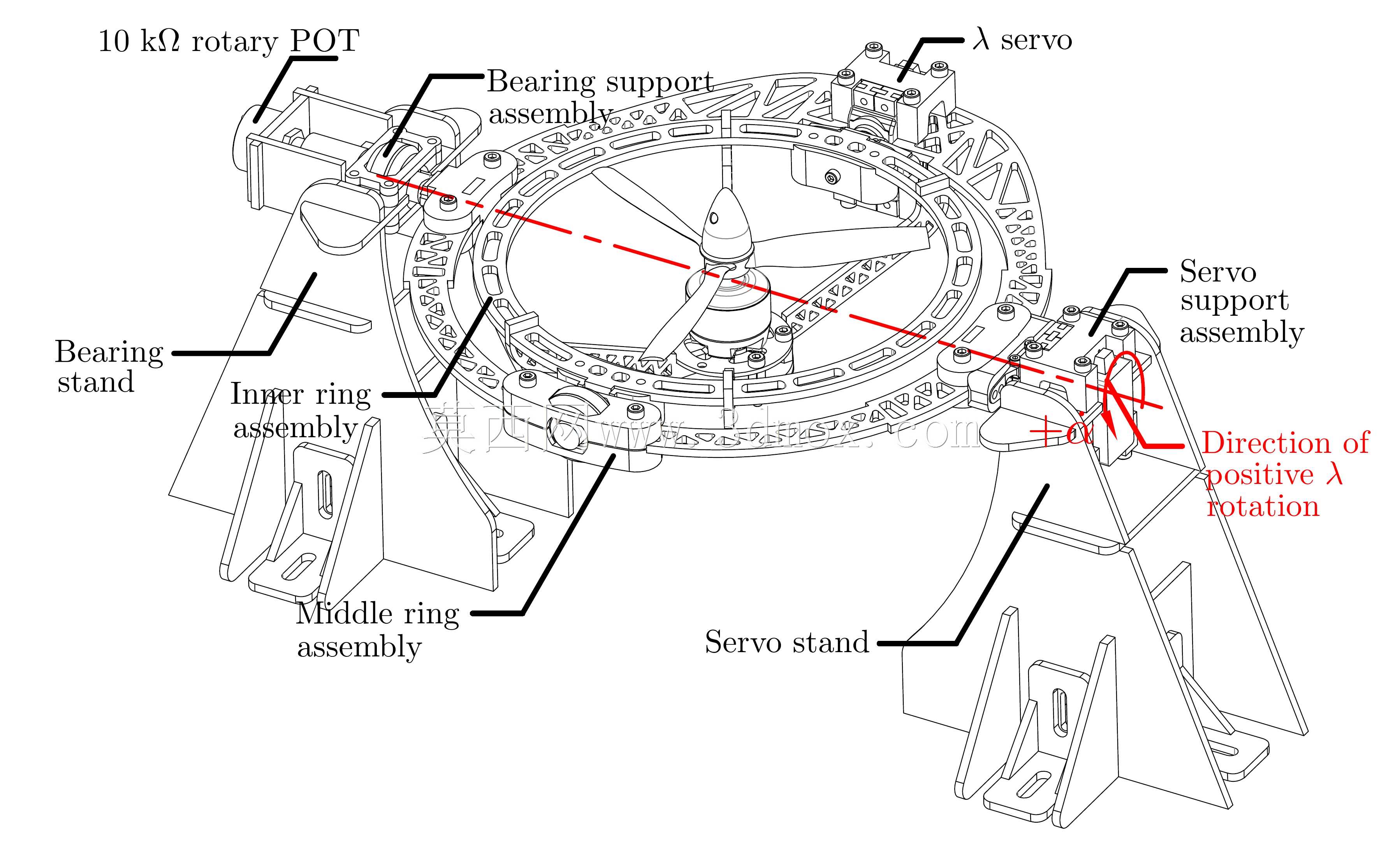

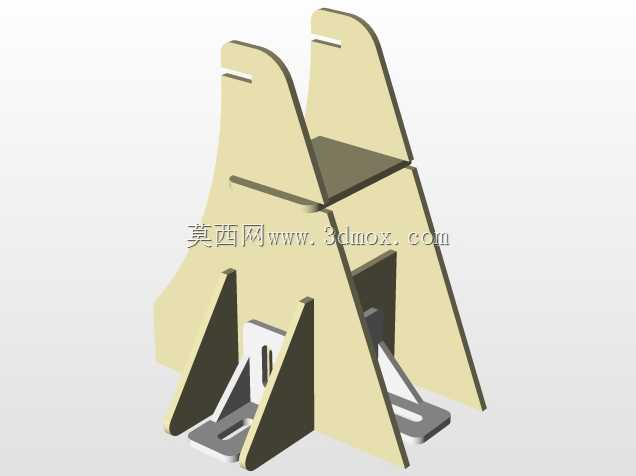

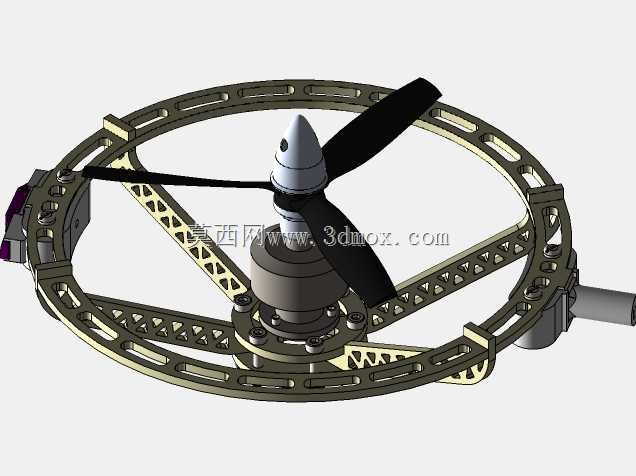

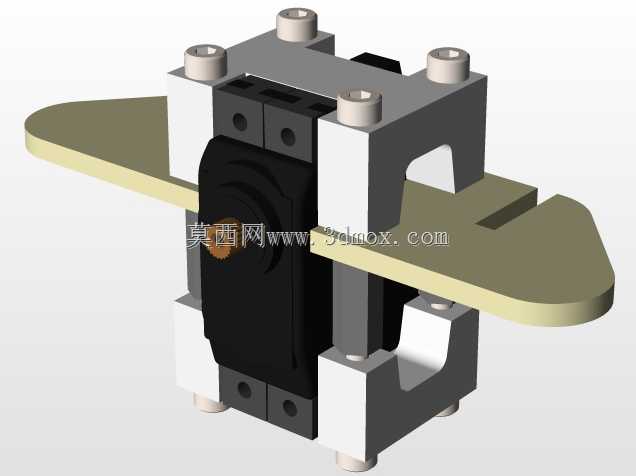

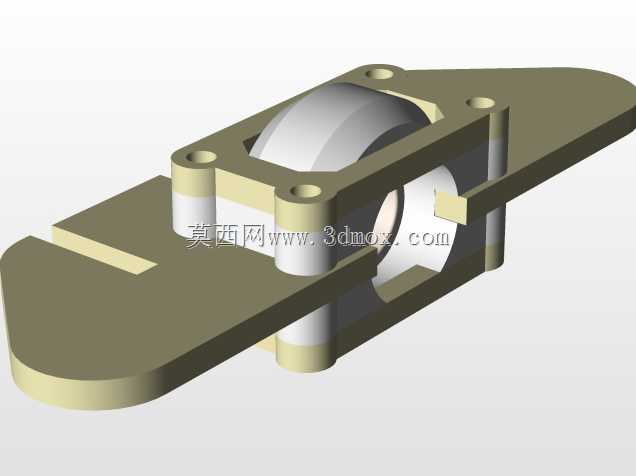

该中环试验台主要面向小型动力部件的性能验证场景，可完成二次旋转模块的传递函数估计测试，也可拓展用于扭矩响应特性测试，适配小型无刷直流动力系统的研发、调试与性能校验环节，覆盖微型无人机动力组、小型电动工具动力单元、精密伺服驱动组件的测试需求，为动力系统的参数匹配、控制逻辑优化提供可靠的实测数据支撑。设备核心测试单元采用双支撑环形框架结构，两侧的立式支撑座采用层叠式三角加强结构设计，可有效抵消测试过程中动力部件运转产生的振动与反扭矩，保证测试过程中框架的稳定性，避免结构晃动带来的测试数据偏差。环形中环组件采用镂空轻量化设计，在保证结构刚度的前提下尽可能降低自身重量对测试结果的干扰，环体上均匀分布多组可调安装位，可适配不同尺寸规格的被测动力部件，安装位采用快拆式锁紧结构，无需额外复杂工装即可完成被测件的装夹固定，大幅提升测试准备阶段的效率。动力适配层面，试验台可兼容cobra2208规格无刷直流电机的安装测试，配套支持20A规格电调的信号接入与负载模拟，同时可搭载两组ds339mg规格伺服电机完成环体角度的精准调节，可实现内环组件与中环组件的独立旋转控制，模拟不同姿态角度下动力部件的实际工作状态，还原真实应用场景中的负载与姿态变化条件。安装边界方面，两侧支撑座底部设置有标准化安装定位槽，可直接固定在通用光学测试平台或专用试验工作台面上，整体结构的外接尺寸适配常规实验室测试工位的空间要求，无需额外改造工位即可完成设备部署；环形框架的有效安装内径可覆盖多数小型旋翼动力、微型伺服驱动组件的尺寸需求，支撑座的高度设计预留了足够的动力部件运转空间，可避免螺旋桨等旋转部件在测试过程中与支撑结构发生干涉。设备的走线结构集成在支撑座与环形框架的内部空腔中，可避免测试过程中旋转部件剐蹭线路，同时减少外露线路对动力部件气流场的干扰，保证动力性能测试数据的准确性。整个试验台的结构设计兼顾了测试精度、装夹效率与拓展兼容性，可通过更换不同的安装转接件适配更多规格的小型动力部件测试需求，为小型旋转动力系统的研发验证提供稳定可靠的硬件载体。
